经纬仪的使用方法

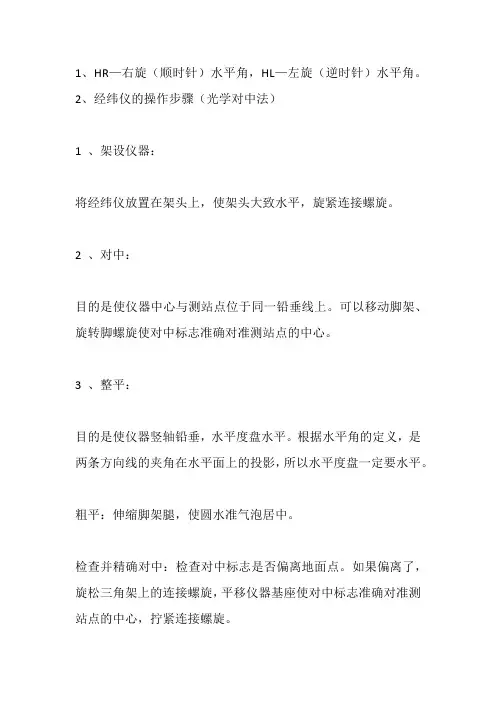

1、HR—右旋（顺时针）水平角，HL—左旋（逆时针）水平角。

2、经纬仪的操作步骤（光学对中法）

1 、架设仪器：

将经纬仪放置在架头上，使架头大致水平，旋紧连接螺旋。

2 、对中：

目的是使仪器中心与测站点位于同一铅垂线上。可以移动脚架、旋转脚螺旋使对中标志准确对准测站点的中心。

3 、整平：

目的是使仪器竖轴铅垂，水平度盘水平。根据水平角的定义，是两条方向线的夹角在水平面上的投影，所以水平度盘一定要水平。

粗平：伸缩脚架腿，使圆水准气泡居中。

检查并精确对中：检查对中标志是否偏离地面点。如果偏离了，旋松三角架上的连接螺旋，平移仪器基座使对中标志准确对准测站点的中心，拧紧连接螺旋。

精平：旋转脚螺旋，使管水准气泡居中。

4 、瞄准与读数：

① 目镜对光：目镜调焦使十字丝清晰。

② 瞄准和物镜对光：粗瞄目标，物镜调焦使目标清晰。注意消除视差。精瞄目标。

③ 读数：

调整照明反光镜，使读数窗亮度适中，旋转读数显微镜的目镜使刻划线清晰，然后读数。

现在很多都是使用全站仪，全站仪的使用（以拓普康全站仪为例进行介绍）介绍:

（1）测量前的准备工作

1）电池的安装（注意：测量前电池需充足电）

①把电池盒底部的导块插入装电池的导孔。 ②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

2）仪器的安置。

①在实验场地上选择一点，作为测站，另外两点作为观测点。

②将全站仪安置于点，对中、整平。

③在两点分别安置棱镜。

3）竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。随即一声鸣响，同时显示水平角。至此，竖直度盘和水平度盘指标已设置完毕。注意：每当打开仪器电源时，必须重新设置和的指标。

4）调焦与照准目标。

操作步骤与一般经纬仪相同，注意消除视差。

（2）角度测量

1）首先从显示屏上确定是否处于角度测量模式，如果不是，则按操作转换为距离模式。

2）盘左瞄准左目标A，按置零键，使水平度盘读数显示为0°00′00〃，顺时针旋转照准部，瞄准右目标B，读取显示读数。

3）同样方法可以进行盘右观测。

4）如果测竖直角，可在读取水平度盘的同时读取竖盘的显示读数。

（3）距离测量

1）首先从显示屏上确定是否处于距离测量模式，如果不是，则按操作键转换为坐标模式。

2）照准棱镜中心，这时显示屏上能显示箭头前进的动画，前进结束则完成坐标测量，得出距离，HD为水平距离，VD为倾斜距离。

（4）坐标测量

1）首先从显示屏上确定是否处于坐标测量模式，如果不是，则按操作键转换为坐标模式。

2）输入本站点O点及后视点坐标，以及仪器高、棱镜高。 3）瞄准棱镜中心，这时显示屏上能显示箭头前进的动画，前进结束则完成坐标测量，得出点的坐标。

四、注意事项

1）运输仪器时，应采用原装的包装箱运输、搬动。

2）近距离将仪器和脚架一起搬动时，应保持仪器竖直向上。

3）拔出插头之前应先关机。在测量过程中，若拔出插头，则可能丢失数据。

4）换电池前必须关机。

5）仪器只能存放在干燥的室。充电时，周围温度应在10~30℃之间。

6）全站仪是精密贵重的测量仪器，要防日晒、防雨淋、防碰撞震动。严禁仪器直接照准太阳。

经纬仪的基本操作为：对中、整平、瞄准和读数。

（一）对中

对中的目的是使仪器度盘中心与测站点标志中心位于同一铅垂线上。操作步骤为：

开脚架，调节脚架腿，使其高度适宜，并通过目估使架头水平、架头中心大致对准测站点。

从箱中取出经纬仪安置于架头上，旋紧连接螺旋，并挂上锤球。如锤球尖偏离测站点较远，则需移动三脚架，使锤球尖大致对准测站点，然后将脚架尖踩实。

略微松开连接螺旋，在架头上移动仪器，直至锤球尖准确对准测站点，最后再旋紧连接螺旋。

（二）整平

整平的目的是调节脚螺旋使水准管气泡居中，从而使经纬仪的竖轴竖直，水平度盘处于水平位置。其操作步骤如下：

1．旋转照准部，使水准管平行于任一对脚螺旋[如图 3-7A ]。转动这两个脚螺旋，使水准管气泡居中。

2．将照准部旋转90°，转动第三个脚螺旋，使水准管气泡居中[如图3-7B]

图3-7 整平

3．按以上步骤重复操作，直至水准管在这两个位置上气泡都居中为止。使用光学对中器进行对中、整平时，首先通过目估初步对中（也可利用锤球），旋转对中器目镜看清分划板上的刻划圆圈，再拉伸对中器的目镜筒，使地面标志点成像清晰。转动脚螺旋使标志点的影像移至刻划圆圈中心。然后，通过伸缩三脚架腿，调节三脚架的长度，使经纬仪圆水准器气泡居中，再调节脚螺旋精确整平仪器。接着通过对中器观察地面标志点，如偏刻划圆圈中心，可稍微松开连接螺旋，在架头移动仪器，使其精确对中，此时，如水准管气泡偏移，则再整平仪器，如此反复进行，直至对中、整平同时完成。

瞄准

瞄准目标的步骤如下：

1．目镜对光：将望远镜对向明亮背景，转动目镜对光螺旋，使十字丝成像清晰。

2．粗略瞄准：松开照准部制动螺旋与望远镜制动螺旋，转动照准部与望远镜，通过望远镜上的瞄准器对准目标，然后旋紧制动螺旋。

3．物镜对光：转动位于镜筒上的物镜对光螺旋，使目标成像清晰并检查有无视差存在，如果发现有视差存在，应重新进行对光，直至消除视差。

4．精确瞄准：旋转微动螺旋，使十字丝准确对准目标。观测水平角时，应尽量瞄准目标的基部，当目标宽于十字丝双丝距时，宜用单丝平分；目标窄于双丝距时，宜用双丝夹住；观测竖直角时，用十字丝横丝的中心部分对准目标位，

读数 读数前应调整反光镜的位置与开合角度，使读数显微镜视场亮度适当，然后转动读数显微镜目镜进行对光，使读数窗成像清晰，再按上节所述方法进行读数。

[推荐]全站仪高程测量法介绍

首页>>业界动态>>技术中心>>[推荐]全站仪高程测量法介绍 我要投稿

时间：2009-10-15 8:31:04 文章来自于：(测量仪器网)

在工程的施工过程中，常常涉及到高程测量。传统的测量方法是水准测量、三角高程测量。两种方法虽然各有特

色，但都存在着不足。水准测量是一种直接测高法，测定高差的精度是较高的，但水准测量受地形起伏的限制，

外业工作量大，施测速度较慢。三角高程测量是一种间接测高法，它不受地形起伏的限制，且施测速度较快。在

大比例地形图测绘、线型工程、管网工程等工程测量中广泛应用。但精度较低，且每次测量都得量取仪器高，棱

镜高。麻烦而且增加了误差来源。

随着全站仪的广泛使用，使用跟踪杆配合全站仪测量高程的方法越来越普及，使用传统的三角高程测量方法已经

显示出了他的局限性。经过长期摸索，总结出一种新的方法进行三角高程测量。这种方法既结合了水准测量的任

一置站的特点，又减少了三角高程的误差来源，同时每次测量时还不必量取仪器高、棱镜高。使三角高程测量精

度进一步提高，施测速度更快。

一、三角高程测量的传统方法

如图一所示，设A，B为地面上高度不同的两点。已知A点高程HA，只要知道A点对B点的高差HAB即可由HB=HA+HAB

得到B点的高程HB。图中：D为A、B两点间的水平距离

а为在A点观测B点时的垂直角

i为测站点的仪器高，t为棱镜高

HA为A点高程，HB为B点高程。 图一

V为全站仪望远镜和棱镜之间的高差（V=Dtan а）

首先我们假设A，B两点相距不太远，可以将水准面看成水准面，也不考虑大气折光的影响。为了确定高差hAB，

可在A点架设全站仪，在B点竖立跟踪杆，观测垂直角а，并直接量取仪器高i和棱镜高t，若A，B两点间的水平距

离为D，则hAB=V+i-t

故 HB=HA+Dtan а+i-t （1）

这就是三角高程测量的基本公式，但它是以水平面为基准面和视线成直线为前提的。因此，只有当A，B两点间的

距离很短时，才比较准确。当A，B两点距离较远时，就必须考虑地球弯曲和大气折光的影响了。这里不叙述如何

进行球差和气差的改正，只就三角高程测量新法的一般原理进行阐述。我们从传统的三角高程测量方法中我们可

以看出，它具备以下两个特点：

1、 全站仪必须架设在已知高程点上

2、 要测出待测点的高程，必须量取仪器高和棱镜高。

二、三角高程测量的新方法

如果我们能将全站仪象水准仪一样任意置点，而不是将它置在已知高程点上，同时又在不量取仪器高和棱镜高的

情况下，利用三角高程测量原理测出待测点的高程，那么施测的速度将更快。如图一，假设B点的高程已知，A点

的高程为未知，这里要通过全站仪测定其它待测点的高程。首先由（1）式可知:

HA=HB-(Dtan а+i-t) （2）

上式除了Dtanа即V的值可以用仪器直接测出外，i,t都是未知的。但有一点可以确定即仪器一旦置好，i值也将

随之不变，同时选取跟踪杆作为反射棱镜，假定t值也固定不变。从（2）可知：

HA+i-t=HB-Dtan а=W （3）

由(3)可知，基于上面的假设，HA+i-t在任一测站上也是固定不变的.而且可以计算出它的值W。

这一新方法的操作过程如下:

1、 仪器任一置点，但所选点位要求能和已知高程点 通视。

2、 用仪器照准已知高程点，测出V的值，并算出W的值。（此时与仪器高程测定有关的常数如测站点高程，仪器

高，棱镜高均为任一值。施测前不必设定。）

3、 将仪器测站点高程重新设定为W，仪器高和棱镜高设为0即可。

4、 照准待测点测出其高程。

下面从理论上分析一下这种方法是否正确。
