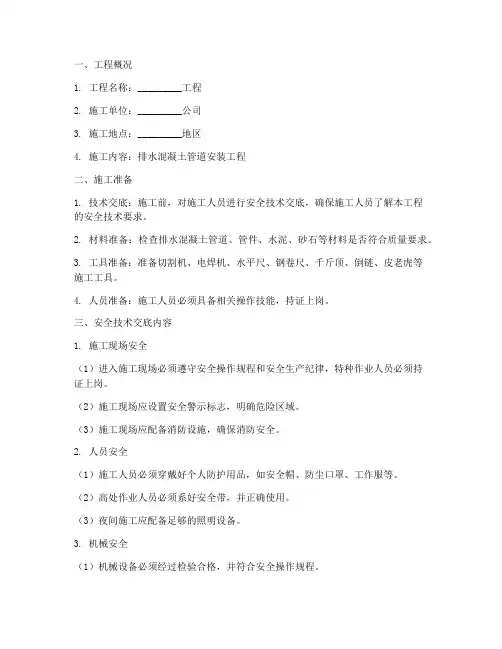

一、工程概况1. 工程名称：_________工程2. 施工单位：_________公司3. 施工地点：_________地区4. 施工内容：排水混凝土管道安装工程二、施工准备1. 技术交底：施工前，对施工人员进行安全技术交底，确保施工人员了解本工程的安全技术要求。
2. 材料准备：检查排水混凝土管道、管件、水泥、砂石等材料是否符合质量要求。
3. 工具准备：准备切割机、电焊机、水平尺、钢卷尺、千斤顶、倒链、皮老虎等施工工具。
4. 人员准备：施工人员必须具备相关操作技能，持证上岗。
三、安全技术交底内容1. 施工现场安全（1）进入施工现场必须遵守安全操作规程和安全生产纪律，特种作业人员必须持证上岗。
（2）施工现场应设置安全警示标志，明确危险区域。
（3）施工现场应配备消防设施，确保消防安全。
2. 人员安全（1）施工人员必须穿戴好个人防护用品，如安全帽、防尘口罩、工作服等。
（2）高处作业人员必须系好安全带，并正确使用。
（3）夜间施工应配备足够的照明设备。
3. 机械安全（1）机械设备必须经过检验合格，并符合安全操作规程。
（2）操作机械设备的人员必须具备相关操作技能，持证上岗。
（3）机械设备应定期进行保养和维护，确保其正常运行。
4. 施工工艺安全（1）沟槽开挖：按设计要求开挖沟槽，确保沟槽尺寸、标高符合要求。
（2）管道安装：管道安装前，应检查管道及管件的质量，确保符合要求。
（3）管道连接：管道连接时，应确保连接牢固，无渗漏。
（4）管道回填：管道回填前，应检查管道是否安装到位，确保无遗漏。
四、应急措施1. 发生安全事故时，应立即停止施工，及时上报，并采取相应的应急措施。
2. 对受伤人员进行救治，并通知家属。
3. 对事故原因进行调查，制定整改措施，防止类似事故再次发生。
五、交底要求1. 施工单位应将本安全技术交底内容通知所有施工人员。
2. 施工人员应认真学习本安全技术交底内容，确保了解并遵守。
3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识。
工程名称XXXXXXXXXXXXXX工程工程地址廊坊市广阳区分部名称排水工程分项名称管道安装施工单位XXXXXXXXXXXXXXXXXXXXXXX公司交底日期2024年月日鼓、接口掉角等缺陷，应修补并经验证合格后方可使用。
（具体基础厚度见下图）3.2.2、用经纬仪放出管道中心线，管道挂线安装，挂线位置与管中平齐距管外壁0.3—0.5m；3.2.3、在一般情况下插口插入方面应与水流方向一致，由低点向高点依次安装。
3.2.4、管节安装前应将管内外清扫干净，安装时应使管道中心及内底高程符合设计要求，稳管时必须采取措施防止管道发生滚动。
3.2.5、安装时，承口内工作面、插口外工作面应清洗干净；套在插口上的橡胶圈应平直、无扭曲，应正确就位；橡胶圈表面和承口工作面应涂刷无腐蚀性的润滑剂；安装后放松外力，管节回弹不得大于10mm,且橡胶圈应在承、插口工作面上。
3.2.6、由于管道承口为进水方向，管道安装从下游开始安装，朝上游连续铺设。
先将设计井段第一节管按检查井井位稳好，回填管道两侧砂基础，以提高此节管道稳定性，同时增大管道安装过程中的摩阻力。
事先在该节管管体上套好两根棉纱绳，留作以后管节撞口时用。
采用水准仪、经纬仪现场全过程对管到中心线和高程控制校核。
管道安装前挖工作坑，工作坑满足安装要求，且使双管身与砂垫层基础均匀接触。
四、季节性施工1）如遇雨天时，沟槽边坡进行防护，沟槽顶部设置截水沟，底部设集水井。
五、质量标准工程名称XXXXXXXXXXXXXX工程工程地址廊坊市广阳区分部名称排水工程分项名称管道安装施工单位XXXXXXXXXXXXXXXXXXXXXXX公司交底日期2024年月日5.1主控项目：5.1.1管道基础1）原状地基的承载力符合设计要求；检查方法：观察，检查地基处理强度或承载力检验报告、复合地基承载力检验报告。
2）砂石基础的压实度符合设计要求或本规范的规定；（压实度要求见下图）检查方法：检查砂石材料的质量保证资料、压实度试验报告。
一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 分项工程名称：排水管道安装4. 施工地点：____________________5. 施工期限：____________________二、安全技术交底目的为确保排水管道安装施工过程中的安全，降低事故发生率，提高施工质量，特进行安全技术交底。
三、安全技术交底内容1. 工作场所及岗位的不安全因素（1）高空作业：施工过程中可能存在高空作业，如管道吊装、管道安装等，应注意防止坠落。
（2）有限空间作业：施工过程中可能进入管道井、检查井等有限空间，应做好通风、照明、防护措施。
（3）机械设备：施工过程中使用电焊机、切割机、砂轮机等机械设备，应注意防止触电、火灾、机械伤害等。
（4）材料堆放：施工过程中材料堆放应整齐，防止倾倒伤人。
2. 安全设施、用具和劳动防护用品的正确使用（1）高空作业：佩戴安全帽、安全带、安全绳等防护用品，并正确使用。
（2）有限空间作业：进入有限空间前，检查通风、照明设施，佩戴防毒面具、安全绳等防护用品。
（3）机械设备：操作机械设备前，熟悉操作规程，正确佩戴防护用品。
（4）材料堆放：材料堆放时，注意堆放稳定性，防止倾倒伤人。
3. 施工工艺及安全技术操作规程（1）管道安装：按照设计图纸、施工方案及规范要求进行安装，确保管道位置、标高、坡度符合设计要求。
（2）管道焊接：焊接过程中，注意通风、防火、防毒，防止烫伤、触电。
（3）管道防腐：采用涂料防腐时，注意通风、防火，防止中毒。
（4）管道试压：试压前，检查设备、管道、阀门等，确保无泄漏，试压过程中注意安全。
4. 安全注意事项（1）加强施工人员安全教育培训，提高安全意识。
（2）施工过程中，严格遵守操作规程，确保安全。
（3）做好施工现场安全管理，消除安全隐患。
（4）加强现场巡查，发现问题及时整改。
（5）加强施工人员健康管理，确保施工人员身体健康。
肥皂液，套上锁母及U型橡胶圈，插入到记号处为至。
5、为了使立管连接支管处移位最小，伸缩节应尽量设置在靠近水流汇合管处，为了控制管道的膨胀方向，两个伸缩节之间必须设置一个固定支架。
6、立管底部支托架应牢固，防止立管下坠。
7、全部立管与横管管段接口粘合完成管道要直，并测量顶板三通口中心是否符合要求。
8、接口处不得产生拱、塌、曲扭和歪斜现象，坡度保持一致，严禁管道倒坡。
发现歪扭及时调正。
9、排水管坡度要均匀, 干管留口较多各留口要正确,管端留口要做临时封堵。
10、排水管道的灌水试漏、通球和通水试验
（1）排水管道灌水试漏试验
管道灌水试漏采用球囊法；根据不同的卫生器具，确定灌水高度及水面位置；将胶囊由检查口慢慢放入预定深度；由检查口注水于管道中，直至符合规范要求水位为止。
如试验过程中发现有漏点存在，须处理漏点，直至试验合格为止。
灌水试验见下图：
灌水试验图
（2）管道通球试验
通球试验程序由上而下进行，以不堵为合格。
胶球从排水管立管顶端投入，并注入。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
5.1.2排水管道上设置检查口和清扫口按设计要求。
5.1.3管道支、吊架固定在承重结构上。
固定间距：横管不大于2m；立管不大于3m。
立管底部的弯管处应设支墩或采取固定措施。
埋地管道支座（墩）严禁铺设在冻土和未经处理的松土上。
5.1.4通向室外的排水管道，穿过墙壁或基础必须下返时，应采用45°三通和45°弯头连接，并应在垂直管段顶部设置清扫口。
5.1.5由室内通向室外排水检查井的排水管，井内引入管应高于排出管或两管顶相平，并有不小于90°的水流转角，如跌落差大于300mm可不受角度限制。
5.1.6用于室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45°三通或45°四通和90°斜三通或90°斜四通。
立管与排出管端的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。
5.1.7管道灌水试验：其满水高度应不低于底层卫生器具的上边缘或底层地面高度，满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏。
5.1.8水平干管及立管通球试验：通球球径不小于排水管管径的2/3,通球率100%。
5.2一般项目5.2.1排水铸铁管道安装每1m允许偏差才1mm,全长25m以上允许偏差才25mm,立管垂直度每1m允许偏差3mm，全长5m以上允许偏差才15mm。
六、成品保护：1）预留管口的临时封堵不得随意打开，以防掉进杂物造成管道堵塞。
七安全文明施工7.1要严格执行限额领料制度，不丢失浪费，精细打算，长材不短用，多余材料退回材料部门，活完场地清。
7.2安装过程中注意安全，清除障碍，进入施工现场带安全帽，高空作业系安全带，任何人不得违章指挥，违章作业。
排水管施工技术交底一、工程概述本次排水管施工工程位于_____，旨在构建高效、稳定的排水系统，以满足区域内雨水和污水的排放需求。
施工范围包括_____等路段，总长度约为_____米。
二、施工准备1、技术准备施工前，熟悉施工图纸和相关规范，明确排水管道的走向、管径、坡度等设计要求。
进行技术交底，确保施工人员了解施工工艺和质量标准。
2、材料准备选用符合国家标准的排水管材，如 PVC 管、铸铁管等，确保管材质量合格，无裂缝、破损等缺陷。
准备好所需的管件，如弯头、三通、检查井等。
采购配套的密封材料、胶粘剂等。
3、现场准备清理施工现场，拆除障碍物，保证施工场地平整。
按照设计要求进行测量放线，确定管道中心线和检查井位置，并设置好控制桩。
做好临时排水设施，防止施工过程中积水。
三、施工工艺流程1、沟槽开挖采用机械开挖为主，人工配合为辅的方式。
按照设计要求的坡度和深度进行开挖，避免超挖和欠挖。
在开挖过程中，及时测量槽底高程和宽度，确保符合设计要求。
如遇地下管线或其他障碍物，应及时报告，并采取相应的保护措施。
2、基础处理根据地质情况和设计要求，选择合适的基础形式，如砂基础、混凝土基础等。
基础施工时，要保证基础的平整度和密实度。
3、管道安装下管前，对管材和管件进行检查，确保无损坏和质量缺陷。
采用吊车或人工将管材平稳地放入沟槽内，注意保持管道的直线度和坡度。
管道连接时，按照相应的连接方式（如承插连接、热熔连接等）进行操作，确保连接牢固、密封良好。
4、检查井施工按照设计图纸要求，在管道交汇处、转弯处等位置设置检查井。
检查井的砌筑要保证井壁垂直、灰缝饱满、井底平整。
5、闭水试验在管道安装完毕且检查井砌筑完成后，进行闭水试验。
试验段长度一般不超过 1000 米，将试验段两端封堵严密，向管内注水，达到规定水头高度后，观察一定时间内的渗水量，判断管道是否合格。
6、沟槽回填闭水试验合格后，及时进行沟槽回填。
回填材料应选用符合要求的土料，并分层回填、夯实，每层厚度不宜超过 300mm。
给排水安装技术交底一、工程概述本次给排水安装工程涵盖了_____项目的室内外给排水系统。
室内部分包括生活给水、排水管道的铺设与连接；室外部分包含雨水、污水管道的敷设及相关附属设施的安装。
本工程旨在为建筑物提供安全、稳定、高效的给排水服务，确保其正常使用功能。
二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸，理解设计意图，明确施工要求和技术标准。
进行技术交底，使施工人员了解施工工艺、质量要求和安全注意事项。
2、材料准备按照设计要求，采购符合国家标准的给排水管材、管件、阀门等材料。
材料进场时，应进行质量检验，检查材料的规格、型号、外观质量及质量证明文件，确保材料质量合格。
3、施工机具准备准备好电焊机、切割机、套丝机、试压泵等施工机具，并确保其性能良好，能正常使用。
4、作业条件准备室内管道安装前，应先清理施工现场，确保施工场地干净、平整。
与给排水管道安装相关的土建工程已完成，且验收合格。
三、给排水管道安装1、生活给水管道安装管材选用：生活给水管道一般采用 PPR 管或不锈钢管。
管道连接：PPR 管采用热熔连接，连接时应注意控制加热时间和温度，确保连接质量；不锈钢管采用卡压式连接或焊接连接。
管道敷设：给水管道应尽量沿墙、梁、柱敷设，避免穿越卧室、书房等房间。
管道敷设时应保持横平竖直，坡度符合设计要求。
管道试压：管道安装完成后，应进行水压试验，试验压力为工作压力的 15 倍，但不得小于 06MPa。
试压时应缓慢升压，稳压 1 小时，压力降不得超过 005MPa，然后在工作压力的 115 倍状态下稳压 2 小时，压力降不得超过 003MPa，同时检查各连接处不得渗漏。
2、生活排水管道安装管材选用：生活排水管道一般采用 UPVC 管或铸铁管。
管道连接：UPVC 管采用承插粘接，粘接前应将管材和管件的承插口清理干净；铸铁管采用承插连接或法兰连接。
管道敷设：排水管道应按设计要求设置坡度，一般坡度为2%～5%。
