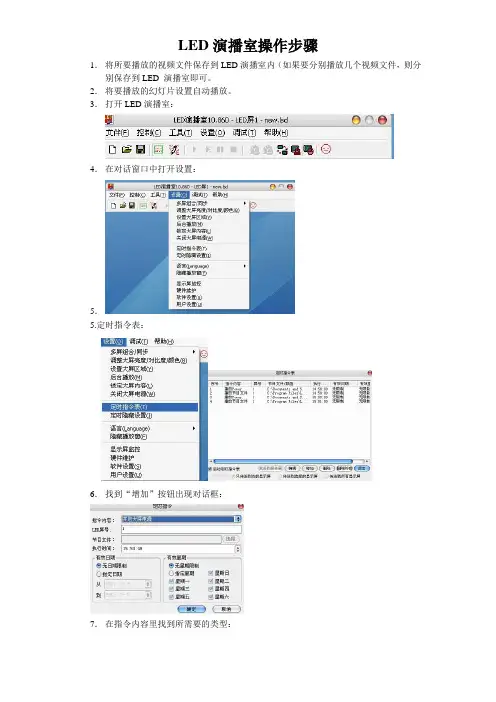

LED演播室操作步骤

LED演播室操作步骤
1．将所要播放的视频文件保存到LED演播室内（如果要分别播放几个视频文件，则分别保存到LED 演播室即可。

2．将要播放的幻灯片设置自动播放。

3．打开LED演播室：
4．在对话窗口中打开设置：
5．
5.定时指令表：
6．找到“增加”按钮出现对话框：
7．在指令内容里找到所需要的类型：
9.把LED屏号设置成屏一：
10．节目文件：（选中要播放的文件））
11.设置执行时间：（所选中播放文件的起时时间）
12．有效日期及有效星期根据实际情况设定：
13.点“确定”按钮，退出对话框。

14．选中“启动定时指令表”和“只传送到当前显示屏”两项：。

LED 屏幕使用说明1.LED 演播室软件一、播放窗大小设置(第一次设置好以后就不用设)1、在【开始】/【程序】里将出现“LED 软件”程序组，然后进入该程序组下的“LED 演播室”,单击即可运行，如图2-3所示，同时，桌面上也出现“LED 演播室”快捷方式：如右图所示，双击它同样可以启动程序。

图2-32、《LED 演播室》软件的运行界面如图3-1所示：共有两个窗口组成：播放窗和控制窗。

3、播放窗大小一定要设置正确，否则节目制作完播放时可能只显示一部分或不够大。

设置方法：菜单—〉设置—〉软件设置—〉播放窗，可启动软件设置窗，在软件设置窗中可选择锁定到LED 大屏（最好选择此选项，播放窗与显示屏大小位置完全相同），也可选择多屏组合/同步，任意位置。

我们这里选择任意位置，屏数设置1，单击“更新屏数”按钮（如图3-16）。

启点（X ，Y ）分别设为（0，0）这个XY 是播放窗在你液晶显示器上的坐标，宽度、高度根据你屏的大小来设置，如南通的显示屏为屏宽、高是192x128点则设置为（宽度输入192，高度输入128）这个192和128是屏的大小，不可以设错,允许鼠标改变大小和位置去掉勾，播放窗总在最前面打上勾,最后保存设置。

图3-11图3-16选择设置－〉软件设置－〉网络设置即可进入设置对话框如图3-17，本地显示屏和远程实时显示屏管理选择打钩，单击“保存设置”退出。

图3-17二、节目制作流程1、第一步:新建节目页点击新建文件按钮，节目页是节目的基本元素。

如图3-17节目工具条，点击新建节目页按钮即可。

（提示：如见不到节目页工具条，请点击工具条上的允许编辑按钮）。

图3-172节目页有两种正常节目页和全局节目页，正常节目页按一个个顺序播放，全局节目页就是没有时间限制全部节目一起播放（比如时间显示）。

一般都选正常节目，看你节目怎么编辑,就选那个。

2、第二步:设定节目页选项当新建节目页项或选中节目页项，即可设置节目页选项，见下图所示，节目页选项有节目页名称、节目页播放时间、背景颜色、背景图片、背景图片绘制方式以及背景音乐。

LED演播室使用说明目录目录 (I)第一章概述 (1)1.1 概述 (1)1.2 运行环境 (1)1.2.1操作系统 (1)1.2.2硬件配置 (1)1.2.3相关软件及相关设置 (1)第二章关于软件 (3)2.1 界面 (3)2.1.1播放窗 (3)2.1.2控制窗 (3)2.2 菜单 (4)2.2.1文件 (4)2.2.2控制 (5)2.2.3设置 (6)2.2.4语言 (11)2.2.5工具 (11)2.2.6调试 (11)2.2.7帮助 (11)2.3 工具条 (12)2.4 节目编辑工具条 (12)第三章节目编辑 (13)3.1 节目组成 (13)3.2 节目页 (13)3.2.1 节目页添加 (13)3.2.2 节目页删除 (14)3.2.3节目页属性设置 (15)3.3 显示窗 (15)3.3.1显示窗添加 (16)3.3.2显示窗删除 (16)3.3.3显示窗编辑 (16)3.4 显示项 (18)3.4.1视频 (18)3.4.2图片 (19)3.4.3单行文本窗 (19)3.4.4多行文本 (20)3.4.5表格 (21)3.4.6时钟 (22)3.4.7计时 (24)3.4.8隐藏显示 (25)第四章硬件设置 (26)4.1 接收卡设置 (26)4.1.1 性能属性 (27)4.1.2 数据走向 (28)4.2 接收卡连接 (29)4.3 智能设置 (30)4.4 多网卡设置 (32)第五章测试功能 (35)5.1 灰度测试1 (35)5.2 灰度测试2 (35)5.3 网格测试 (36)5.4 花点测试 (37)5.5色条测试 (37)5.6箱体位置 (37)5.7查看位置 (38)修订记录Revision record第一章概述1.1 概述LED 演播室是专为LED显示屏设计的一套功能强大的软件。

软件支持节目制作、播放控制、LED显示屏模组相关设置和像素校正等功能，简单易学,使用方便。

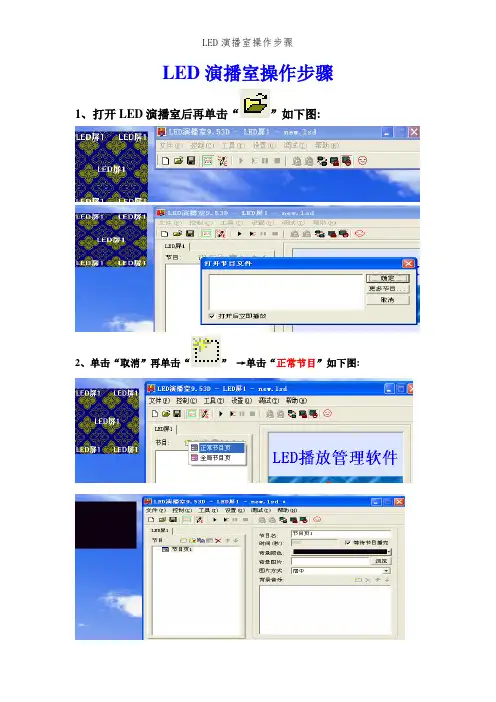

LED演播室操作步骤1、打开LED演播室后再单击“”如下图:2、单击“取消”再单击“”→单击“正常节目”如下图:3、单击“”图标→单击“文件窗”,如下图;4、根据实际情况设置下图下面的参数,如下图:5、添加素材,如下图:单击此按钮6、弹出如下对话框,然后找到素材所存放的文件夹后再单击“打开”,如下图:7、再单击“保存”按钮,关闭后重新启动LED软件即可。

8、播放文字;单击“控制”→“通知管理”如下图:9、在编辑方框里输入要播放的文件,然后“循环次数”勾选“透明”方框、更改“左边缘”与“右边缘”可改变字体的左右位置,更改“下边缘”可更改字体的上下位置,更改“背景”可更改字体的背景颜色(一般为默认);更改“速度”可更改字体跑动的速度;更改“停留”可更改字体的停留时间,更改“特技”可更改字体的出现的效果,更改“效果”可更改字体的“悬浮、立体、套色、碑刻”等效果;更改“字体”可更改字体的书法与字体的大小号以及颜色等。

如下图:常见问题的排查方法1、L ED显示屏不能出现播放窗的内容,但显示桌面的画面。

出现这种情况一般为:如下图,X轴与Y轴设置的坐标不一至造成的,更改一至即可。

2、L ED显示屏无显示。

造成这种情况的原因有:(1)、发射卡网线与接收卡之间的连线掉了。

(2)、显卡没有设置成“复制模式”如下图:英伟达显卡设置操作步骤一:在桌面单击右键—选择“NVIDIA控制面板”如图二:单击“更改分辨率”---选择1024×768,刷新频率选择60HZ,然后单击“保存”—“确定”。

三:单击“设置多个显示器”—选择“在两个显示器上相同(复制模式)”---然后单击“应用”退出。

如图:。
