BECS能耗计算失败常见原因分析BECS在调用doe.2进行动态能耗分析时，经常会因碰到命令行提示语法错误，能耗分析失败的情况，现将引起能耗失败的常见原因总结如下：一、因工程规模、构造厚度超过doe.2的限值导致能耗计算失败doe.2对工程的规模、构造的材料层数、厚度及工程材料的总数有要求，超过这些限值时能耗计算容易提示语法错误。
1、doe.2对构件数量限制：●一幢建筑的总房间数不能超过1024个●外墙屋顶及挑空楼板个数之和不能超过4096个●内墙及楼板个数之和不能超过3048个●构造的材料层数目不能超过9●同一个系统中的房间数不能超过256个●系统个数不能超过256个●地下墙和地面不能超过256个对于体量较大的模型，可以“规模统计（sx5_gmtj)”命令来查询模型的构件数。
当构件数超过doe.2的限制后，应尽量合并房间功能相同的房间或标准层。
高层建筑的标准层以“,”来分隔奇偶层时，通常情况下容易出现构件数超标，这是因为以“,”分隔标准层在计算时会逐层展开统计构件数。
在建楼层框时，用“~”代替“, ”，将模型中的奇数层集中在一起，偶数层集中在一起，这样计算时能大大减少构件数。
2、doe.2对材料层数、总数的限制：●工程材料中的总数不能超过1024个●构造的材料层不能超过9层3、doe.2对构造厚度的限值在调用doe.2计算时，软件对超过一定厚度或doe.2模拟不了的材料自动根据构造的K、D值进行替换。
如果构造的K、D值找不到对应的替换材料，进行能耗计算时doe.2会提示错误。
当有种植屋面或地面做法中有夯实粘土，能耗计算提示语法错误时，需要把土壤层的厚度适当减少再进行计算。
二、因模型中窗（含玻璃幕墙）与墙关系错误导致能耗计算失败在模型处理的过程中经常会碰到窗横跨隔墙或柱子，这会导致在计算过程中外墙面积扣减外窗面积后出现负值，导致语法错误。
在能耗计算前，请用【模型检查】命令对模型进行全面的检查。
1-1 窗跨隔墙1-2 窗跨柱子遇到上述情况，可用“门窗打断（mcdd）”命令，将门窗在隔墙处断开，或用“满墙插窗”的方法重新插外窗。
问题：想问问关于2008新版的一些实际建模问题：在一幢建筑中------1，首层是公建，二层以上是居建，虽然节能分析需要分别进行，但在建模中公建模型和居建模型需要分开建模吗还是可以在同一个模型分别设置呢？2，首层有一部份为架空为停车位，那么这部份平楼板需要在首层设置"上边界绝热"还是在二层设置"下边界绝热"还是不用设置呢？答案：分开建模，然后，在计算公建时，设置“上边界绝热”，计算居建时设置“下边界绝热”如果公建与居建不是正好上下对齐的，通常是公建的屋顶要大一些，大出的这部分要单建平屋顶。
问题：我的材料库里没有我想要的材料...请问我在那里可以导入我想要的材料？比如某个网站.....等。
谢谢你！答案：材料来源：1、软件自带（来自节能标准和材料手册）2、厂家3、图集4、手册。
总之，不能造出一套材料数据来。
问题：建筑为局部三层，多为坡屋顶。
中间有个三层通高大厅，大厅的坡屋面上设有天窗，请问怎么建出此天窗，并且使天窗和坡屋面联系起来？坡屋面是否另外开洞？答案：天窗：用闭合PL线画，再“定义天窗”，天窗画到屋顶下一层，按水平轮廓画，自动投影到坡面上。
问题：我做的一间办公楼，大堂屋顶是采光雨棚，怎么定义这采光雨棚啊？怎么选择玻璃的种类？答案：这个采光雨棚就是天窗。
1、BECS天窗定义：在屋顶下层的房间内画一个边界与天窗水平投影一直的闭合PL，用【定义天窗】命令定义成天窗。
2、天窗的而构造：在【工程构造】的“窗”中设置一个天窗构造，选中天窗对象，打开特性表（Ctrl+1），将构造换成天窗构造。
3、玻璃种类：从节能角度讲，满足标准中的限值要求就可以了。
表中有，主要是K值。
天窗的面积比例也有要求。
如果不能满足就要按权衡计算了。
采光注意玻璃的透光性。
问题：坡地建筑带地下室的，一边完全在地下，一边1/3埋在地下，请问怎么计算地下室？答案：楼层框从首层开始，即你说的地下室算作地上首层，然后选中首层被土掩埋的外墙，打开特性表（Ctrl+1），如下设置：这个设置确保获得准确的体形系数。
斯维尔节能软件BECS技术交底剪力墙在BECS中的处理方法1剪力墙——热桥柱1）剪力墙是由闭合的PL线围合的，可以通过菜单栏中的【墙柱——异形柱】命令，将闭合的多段线转成钢筋混凝土的柱子，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件2）剪力墙是由加粗的PL线绘制而成的，可以通过菜单栏中的【2D条件图——柱子转换】，进行图层识别转换成同尺寸的异形柱，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件2剪力墙——外墙结构图中所提供的剪力墙是填充而没有PL线，可以通过菜单栏中的【墙柱——墙体分段】命令进行设置处理，然后在【工程构造——外墙】中给剪力墙创建构造做法，最后通过特性表将剪力墙的构造做法赋给剪力墙构件常见热桥在BECS中的处理方法1）外保温外保温的特点是保温材料可连续铺设而不被切断，因此外墙和梁柱的构造外层均要设置保温材料。
1、需要软件自动计算热桥，首先要在图中插入柱子、设置梁，并在【工程设置】中勾选［热桥自动计算］选项。
2、墙内的梁柱热桥建模柱：图中插入柱子梁：梁是选中外墙，打开特特性（Ctrl+1），设置梁高，注意梁构造默认为空，只有将构造赋给梁，梁才能生效，生效后的梁在图中显示为绿色窗过梁：窗过梁是选中门窗，打开特特性（Ctrl+1），设置过梁构造，过梁高和过梁超出窗两端的广度3、设置外墙的构造，按实际构造设置。
4、设置梁柱的构造，注意梁柱的厚度超出墙厚时，则梁柱的钢筋砼厚度=外墙砌块厚。
5、外墙外保温时，由于不存在热桥楼板，则在设置梁高时实际梁高=梁高+板厚，那么在外保温的情况下，可不用设置板厚和板构造，直接在梁中设置实际梁高就可以2）内保温内保温的特殊之处在于外墙的保温层被楼板和内墙切断，形成热桥，因此需要对切断处的局部构造做一些简化处理。
A、楼板与梁处的处理：1、梁分为梁、板两部分处理。
精心整理斯维尔节能软件BECS技术交底剪力墙在BECS中的处理方法1剪力墙——热桥柱1）剪力墙是由闭合的PL线围合的，可以通过菜单栏中的【墙2）21）外保温外保温的特点是保温材料可连续铺设而不被切断，因此外墙和梁柱的构造外层均要设置保温材料。
1、需要软件自动计算热桥，首先要在图中插入柱子、设置梁，并在【工程设置】中勾选［热桥自动计算］选项。
2、墙内的梁柱热桥建模柱：图中插入柱子梁：梁是选中外墙，打开特特性（Ctrl+1），设置梁高，注意梁345高=2A、楼板与梁处的处理：1、梁分为梁、板两部分处理。
板的高度按楼板厚度设置梁的高度=实际梁高-楼板厚度，2、板的构造不设保温3、梁的构造设置与外墙同样的内保温材料B、外墙与内墙交点处的处理：1、思路：在交点处设置一虚拟的柱子，该柱子的构造设置为外墙减掉保温层，以此模拟热桥。
2、用【T墙热桥】命令创建这个虚拟柱子。
3、在【工程构造】的“梁柱”中设置一个构造=外墙减掉保温层，4C1、2“那考虑，周边地面由于离室外比较近，所以需要考虑保温，两种不同的地面在北方的规范要求中是有区别的，对于南方建筑而言周边地面与非周边地面的要求是一样的依山建筑体型系数的计算（地下埋墙的处理）将外墙设置为地下墙后，产生的能耗与接触室外空气的外墙所产生的能耗是不一样的。
能耗是平摊在每平米上，设置地下墙后建筑物总能耗下降，但是建筑面积不变，能耗值是降低的。
问题描述：建筑依山而建，首层层高3000，其中1800在地下，1200部分为地上处理方法：选中首层的外墙，Ctrl+1打开【特性表】，将所选中外墙的边界条件改为【地下墙】，并设置地下比例（实例中首层层高为3000，地下部分为1800，地下比例设置为0.6）地下室的模型处理地下室在节能软件中的模型处理是根据其具体功能来解决的1．23．错层模型的处理1、搭建错层模型的手段就是在竖向抬高或降低墙体、楼板和屋顶的标高；2、墙体的标高和高度用【改高度】（GGD）设置；3、楼板的标高编辑在〖特性表〗中进行；4、屋顶标高用〖特性表〗和【Z向编辑】都可以。
斯维尔节能软件BECS常见问题处理斯维尔节能软件BECS技术交底剪力墙在BECS中的处理方法1剪力墙——热桥柱1）剪力墙是由闭合的PL线围合的，能够经过菜单栏中的【墙柱——异形柱】命令，将闭合的多段线转成钢筋混凝土的柱子，然后在【工程构造——梁柱】中创立剪力墙的构造做法，最后经过特性表将剪力墙的构造做法赋给转化后的柱构件2）剪力墙是由加粗的PL线绘制而成的，能够经过菜单栏中的【2D条件图——柱子转换】，进行图层识别转换成同尺寸的异形柱，然后在【工程构造——梁柱】中创立剪力墙的构造做法，最后经过特性表将剪力墙的构造做法赋给转化后的柱构件2剪力墙——外墙结构图中所提供的剪力墙是填充而没有PL线，能够经过菜单栏中的【墙柱——墙体分段】命令进行设置处理，然后在【工程构造——外墙】中给剪力墙创立构造做法，最后经过特性表将剪力墙的构造做法赋给剪力墙构件常见热桥在BECS中的处理方法1）外保温外保温的特点是保温材料可连续铺设而不被切断，因另外墙和梁柱的构造外层均要设置保温材料。
1、需要软件自动计算热桥，首先要在图中插入柱子、设置梁，并在【工程设置】中勾选［热桥自动计算］选项。
2、墙内的梁柱热桥建模柱：图中插入柱子梁：梁是选中外墙，打开特特性（Ctrl+1），设置梁高，注意梁构造默认为空，只有将构造赋给梁，梁才能生效，生效后的梁在图中显示为绿色窗过梁：窗过梁是选中门窗，打开特特性（Ctrl+1），设置过梁构造，过梁高和过梁超出窗两端的广度3、设置外墙的构造，按实际构造设置。
4、设置梁柱的构造，注意梁柱的厚度超出墙厚时，则梁柱的钢筋砼厚度=外墙砌块厚。
5、外墙外保温时，由于不存在热桥楼板，则在设置梁高时实际梁高=梁高+板厚，那么在外保温的情况下，可不用设置板厚和板构造，直接在梁中设置实际梁高就能够2）内保温内保温的特殊之处在于外墙的保温层被楼板和内墙切断，形成热桥，因此需要对切断处的局部构造做一些简化处理。
A、楼板与梁处的处理：1、梁分为梁、板两部分处理。
斯维尔软件常见问题解答21. 附录本章内容包括:常见问题解答是用户在使用三维算量软件过程中遇到的一些常见问题的解答～掌握这些内容～可以进一步提高您的三维算量软件应用水平。
21.1 附录一常见问题解答1. 导入的CAD图纸的暗柱编号全都移动了一个柱子的位置(原来用AutoCAD打开图纸编号位置是正确的，就是导入自动变位置了)。
答先把图纸用AutoCAD打开，然后在命令栏输入w按回车键将图纸写成块，然后在三维算量里导入图纸进行分解。
2. 切每个楼层时，命令栏都是替提示:正在重生成模型; 错误参数类型错误: numberp: n答这可能是电脑中了CAD病毒，需要杀病毒，这类病毒在三维算量2010增强版里会自动蔽，因为三维算量增强版里自带了一个便捷简单查杀常见CAD病毒文的工具。
3. 如何布置天棚才可以同斜板调整,答斜板的天棚可以直接布置，只不过在三维显示状态下观看仍是平的天棚，但是软件中会自动搜斜板计算其斜面积，选中天棚右键构件核对】就可以看出天棚的工程量实际上已经参照斜板进行算了4. 布置梁钢筋时提示跨号不对应答选中该梁点击右键【跨段重组】，将梁跨号顺序调整为正确的排序，或者在该梁的【构件查询里直接修改梁的每跨跨号。
5. 屋面既出贴地砖又要出防水工程量么办,或者说墙面既要出摸灰又要出涂料工程量怎么办,或者说外墙既要出摸灰又要出贴砖工程量怎么办答可在地面套面砖定额，同时套防水定额，只不过程量计算式改成防水+上翻量就行。
墙面要输出不同的工程，亦可采用一种构件套不同定额做法的方法最重要的是选择相应的计算式。
6. 如果柱的截面一样但下层柱钢比上层柱钢筋多，用柱平法软件是可以自动识别的，下柱多出的柱筋锚入上柱1.2LAE，我的问题是1.2LAE这个值在设置中哪里可以修改，我好像在钢筋维里找不到这个修改的地方，还是件只能默然为1.2LAE不能修改的,答【钢筋】?【钢筋选项】?【钢筋设置】?【钢筋变量】?【柱筋】DYZJ(多余主筋)，将变量组合1.2La-H改为需要的值7. 三维算量中侧壁如何能把砼、砌块、条板墙的墙面装修分开,现在好像只有砼和非砼墙面之分答先用布置间，布置房间时把【分解侧壁】勾选上，然后把条板墙单独定义编号，选择需要修改的墙面，用构件查询换其构件编号成条板墙就可以了8. 剪力墙构件如何绘制，结构类型选什么，比如说约束边缘翼柱，约束边缘转角柱，构造边缘端柱等答比如03G101-1图集的第12页中束边缘端柱，约束边缘翼柱，束边缘转角柱，构造边缘端柱，构造边缘翼柱，扶壁柱都可用“暗柱”来布置。
斯维尔节能软件BECS技术交底剪力墙在BECS中的处理方法1剪力墙——热桥柱1）剪力墙是由闭合的PL线围合的，可以通过菜单栏中的【墙柱——异形柱】命令，将闭合的多段线转成钢筋混凝土的柱子，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件2）剪力墙是由加粗的PL线绘制而成的，可以通过菜单栏中的【2D条件图——柱子转换】，进行图层识别转换成同尺寸的异形柱，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件2剪力墙——外墙结构图中所提供的剪力墙是填充而没有PL线，可以通过菜单栏中的【墙柱——墙体分段】命令进行设置处理，然后在【工程构造——外墙】中给剪力墙创建构造做法，最后通过特性表将剪力墙的构造做法赋给剪力墙构件常见热桥在BECS中的处理方法1）外保温外保温的特点是保温材料可连续铺设而不被切断，因此外墙和梁柱的构造外层均要设置保温材料。
1、需要软件自动计算热桥，首先要在图中插入柱子、设置梁，并在【工程设置】中勾选［热桥自动计算］选项。
2、墙内的梁柱热桥建模柱：图中插入柱子梁：梁是选中外墙，打开特特性（Ctrl+1），设置梁高，注意梁构造默认为空，只有将构造赋给梁，梁才能生效，生效后的梁在图中显示为绿色窗过梁：窗过梁是选中门窗，打开特特性（Ctrl+1），设置过梁构造，过梁高和过梁超出窗两端的广度3、设置外墙的构造，按实际构造设置。
4、设置梁柱的构造，注意梁柱的厚度超出墙厚时，则梁柱的钢筋砼厚度=外墙砌块厚。
5、外墙外保温时，由于不存在热桥楼板，则在设置梁高时实际梁高=梁高+板厚，那么在外保温的情况下，可不用设置板厚和板构造，直接在梁中设置实际梁高就可以2）内保温内保温的特殊之处在于外墙的保温层被楼板和内墙切断，形成热桥，因此需要对切断处的局部构造做一些简化处理。
A、楼板与梁处的处理：1、梁分为梁、板两部分处理。
节能软件常见问题目录1、BECS屏幕菜单不能加载的问题 (3)2、swr_workset.ws工程设置文件的用途和意义 (3)3、房间的分割和合并 (3)4、天窗和屋顶的建模方法 (3)5、天窗的问题 (4)6、地下室与室外大气相接触的顶板 (4)7、修剪后的墙体恢复矩形立面 (5)8、柱墙检查 (5)9、墙基检查 (6)10、外遮阳考虑的两个因素 (6)11、回形房间的处理 (6)12、公共建筑与居住建筑混建的问题 (7)13、错层建筑的建模问题 (7)14、线性热桥的设置 (8)15、周边地面与非周边地面的定义 (9)16、多种外墙构造的设置 (9)17、设置地下墙比例 (9)18、创建坡屋顶的问题 (10)19、设置天井 (10)20、工程能耗计算语法错误问题 (11)21、封闭阳台的设置 (11)22、半地下室建模问题 (11)23、如何输出平面简图到计算书 (12)24、结露检查如何生成独立报告书 (12)25、开间窗墙比的计算 (13)26、【节能检查】中限值要求≤0.0 (13)27、【门窗整理】中的弧窗尺寸与节能专篇中弧窗尺寸不一致 (13)28、夏热冬暖地区公建，建筑的能耗值不一定与外窗的K值成正比 (13)29、窗朝向手动检查方法 (14)30、当坡屋顶角度＞45°（深圳地区＞75°）时，外墙热工中出现屋顶构造 (14)31、黑龙江居建，外墙没进行冷凝受潮验算 (15)32、【有效通风开启面积】检查项计算方法： (15)33、北京《公共建筑节能设计标准》DB11/687-2015注意事项： (15)34、天正导出的玻璃幕墙在绿建软件中不识别 (15)35、报告中材料参数输出为‘—’ (16)36、同一层房间，一部楼板分为地面，一部分为挑空楼板，如下图： (16)37、【数据提取】时‘建筑面积’为负 (18)38、【数据提取】时‘地上体积’为负 (19)39、能耗计算不考虑附加热阻 (20)40、报告输出时提示‘不能执行Microsoft Word’ (20)41、模型观察时出现模型很小的情况，如图： (20)问题：1、BECS屏幕菜单不能加载的问题方法1：在命令行输入：JZCD（加载菜单），等同于手动执行内部命令“S55_LoadMenuSys”加载菜单。

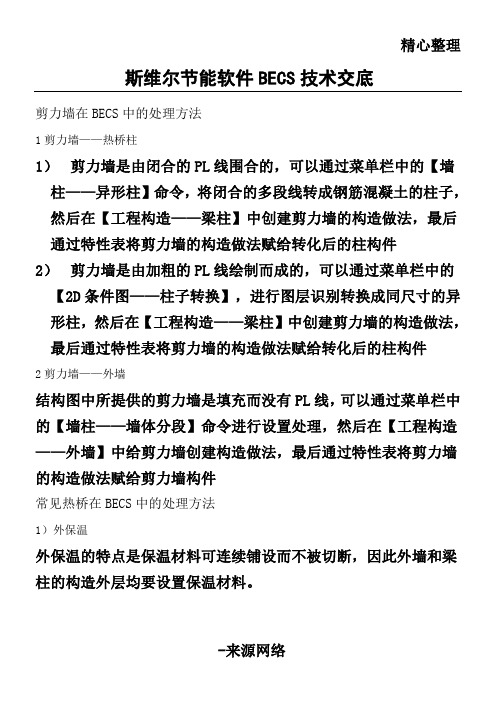

斯维尔节能软件BECS技术交底
剪力墙在BECS中的处理方法
1剪力墙——热桥柱
1）剪力墙是由闭合的PL线围合的，可以通过菜单栏中的【墙柱——异形柱】命令，将闭合的多段线转成钢筋混凝土的柱子，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件
2）剪力墙是由加粗的PL线绘制而成的，可以通过菜单栏中的【2D条件图——柱子转换】，进行图层识别转换成同尺寸的异形柱，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件
2剪力墙——外墙
结构图中所提供的剪力墙是填充而没有PL线，可以通过菜单栏中的【墙柱——墙体分段】命令进行设置处理，然后在【工程构造——外墙】中给剪力墙创建构造做法，最后通过特性表将剪力墙的构造做法赋给剪力墙构件
常见热桥在BECS中的处理方法
1）外保温
外保温的特点是保温材料可连续铺设而不被切断，因此外墙和梁柱的构造外层均要设置保温
材料。
1、需要软件自动计算热桥，首先要在图中插入柱子、设置梁，并在【工程设置】中勾选［热桥自动计算］选项。
2、墙内的梁柱热桥建模
柱：图中插入柱子
梁：梁是选中外墙，打开特特性（Ctrl+1），设置梁高，注意梁构造默认为空，只有将构造赋给梁，梁才能生效，生效后的梁在图中显示为绿色
窗过梁：窗过梁是选中门窗，打开特特性（Ctrl+1），设置过梁构造，过梁高和过梁超出窗两端的广度
3、设置外墙的构造，按实际构造设置。
4、设置梁柱的构造，注意梁柱的厚度超出墙厚时，则梁柱的钢筋砼厚度=外墙砌块厚。
5、外墙外保温时，由于不存在热桥楼板，则在设置梁高时实际梁高=梁高+板厚，那么在外保温的情况下，可不用设置板厚和板构造，直接在梁中设置实际梁高就可以
2）内保温
内保温的特殊之处在于外墙的保温层被楼板和内墙切断，形成热桥，因此需要对切断处的局部构造做一些简化处理。
A、楼板与梁处的处理：
1、梁分为梁、板两部分处理。
板的高度按楼板厚度设置梁的高度=实际梁高-楼板厚度，
2、板的构造不设保温
3、梁的构造设置与外墙同样的内保温材料
B、外墙与内墙交点处的处理：
1、思路：在交点处设置一虚拟的柱子，该柱子的构造设置为外墙减掉保温层，以此模拟热桥。
2、用【T墙热桥】命令创建这个虚拟柱子。
3、在【工程构造】的“梁柱”中设置一个构造=外墙减掉保温层，赋给该柱。
4、本处理方式生效的前提是，必须在【工程设置】中勾选［热桥自动计算］选项。
C、柱子的处理
1、内保温时由于存在T墙，柱子主要分为有内保温的热桥柱和无内保温的热桥柱两种情况
2、在【工程构造】的“梁柱”中设置两种不同的柱构造，可以命名为有内保温的热桥柱和无内保温的热桥柱，然后通过特性表将构造赋给不同的构件
“周边地面”和“非周边地面”的定义
BECS将一块完整的地面分成两部分，一部分是周边地面，另一部分是非周边地面，周边地面系指距外墙内表面2m以内的地面，那么剩下的就是非周边地面，一般只有北方的建筑需要就地面区分考虑，周边地面由于离室外比较近，所以需要考虑保温，两种不同的地面在北方的规范要求中是有区别的，对于南方建筑而言周边地面与非周边地面的要求是一样的
依山建筑体型系数的计算（地下埋墙的处理）
将外墙设置为地下墙后，产生的能耗与接触室外空气的外墙所产生的能耗是不一样的。
能耗是平摊在每平米上，设置地下墙后建筑物总能耗下降，但是建筑面积不变，能耗值是降低的。
问题描述：建筑依山而建，首层层高3000，其中1800在地下，1200部分为地上处理方法：选中首层的外墙，Ctrl+1打开【特性表】，将所选中外墙的边界条件改为【地下墙】，并设置地下比例（实例中首层层高为3000，地下部分为1800，地下比例设置为0.6）
地下室的模型处理
地下室在节能软件中的模型处理是根据其具体功能来解决的
1．地下室作为商场和其他需要空调采暖的功能房间，需要正常建模和进行功能房间的定义2．地下室作为车库与室外大气相接触，可以不用建模,但是地下室的顶板需要按挑空楼板来处理，可以在实际一层的下面建一个空的楼层框，将楼层设置为一层，高度为0，此处唯一的缺陷是在报告书中将实际楼层增加一层，但是对节能计算没有任何影响
3．地下室作为车库但不与室外大气相接触，需要正常建模且需将地下室定义为空房间
天井的设置
通过屏幕菜单房间楼层——设置天井命令来完成天井空间的划分和设置，一定要在【搜索房间】后再操作本设置，否则天井的边界墙体内外属性不对。
搜索房间时天井内会生成一个房间对象，同时删除改区域内已有房间和天井对象。
错层模型的处理
1、搭建错层模型的手段就是在竖向抬高或降低墙体、楼板和屋顶的标高；
2、墙体的标高和高度用【改高度】（GGD）设置；
3、楼板的标高编辑在〖特性表〗中进行；
4、屋顶标高用〖特性表〗和【Z向编辑】都可以。
BECS自动封的平屋顶位置由楼
层框高度决定，也就是，在本实例中，右侧的屋顶将自动封在+9.0m标高处，这与实际的+7.0m不符，必须人工建一个屋顶，通过编辑标高放到=7.0位置处，软件约定，一旦有屋顶对象存在将替代自动封顶。
5、作错层时别急于下手，先分析一下模型，选择一个区域作为搭建主体，非主体部
分的墙体和楼板的标高随楼层变化。
本实例是以左侧房间为主体进行搭建，右侧房间随楼层不同进行标高的设置，也可以右侧为主体进行搭建
6、最后，你可以用【模型观察】看看2楼标高不同的楼板。
天窗的设置
按天窗外轮廓画一闭合的PL线，然后用【定义天窗】转成天窗。
天窗画到屋顶下面的图中，不管标高，在坡面上的天窗自动投影到坡面上。
中庭模型的处理
中庭与天井的区别在于顶部是否有盖，设置中庭需要将闭合墙体围合成房间的楼板设置为无楼板，那么就可以形成下上贯通的又有盖的中庭，选中同一位置不同楼层的房间，然后打开特性表将【有无楼板】设置为无
阳台等外挑构件的遮阳设置
阳台建模方式灵活，具体的需看工程所在地的要求，大概可以总结如下：
1)不封闭阳台不用建模，但得考虑其对下层窗的遮阳效果，在【遮阳类型】对下层门窗设置遮阳。
2)封闭阳台在夏热冬冷，夏热冬暖地区正常建模，阳台窗参与窗墙比的计算；
在采暖区中封闭阳台还要考虑采暖和不采暖，采暖阳台正常建模，不采暖的封闭阳台则需看当地节能规范的具体规定。
规范规定不采暖封闭阳台窗参与窗墙比计算，则应建模，并将阳台所形成的房间的【房间功能】设置为“空房间”，如果不采暖封闭阳台窗不参与窗墙比计算，则可以不建模，但是阳台里面所对应的外墙的边界属性应该设置为“不采暖封闭阳台”。
修整系数的取值
同一种材料在不同的地方修整系数的取值可能是不一样的，目前BECS湖南省构造库中材料的修整系数已经是按照当地的要求进行调整录进软件的，如果设计师所取的材料来源于其他省库，那就需要根据《湖南省居住建筑节能设计标准-2004》参P33~34来取值
公建与居建混建的模型处理
当一幢建筑物的下部是公共建筑上部是居住建筑时，因为适用不同的节能标准，必须分别单独进行节能分析。
同时，因为二者的结合部不与大气接触，计算中可以视公共建筑的屋顶和居住建筑的地面为绝缘构造。
在进行公共建筑节能分析时设置“上边界绝缘”，进行居住建筑节能分析时设置“下边界绝缘”。
其他类似的建筑可参照这个原理进行设置。
组合屋顶建模方法：
1、分析屋顶的组成，确定组合方案，即屋顶单元的个数和类型。
2、按顶层外墙的外皮，用闭合PL线描出屋顶的轮廓。
节能标准中规定，屋顶边界按外墙的外皮以里计算。
对称的屋顶可镜像拷贝。
3、生成屋顶。
选中闭合的PL线，点击右键生成需要的屋顶
4、修改坡度。
5、Z向对齐。
6、最后用【墙齐屋顶】命令自动修剪屋顶下的墙体，比如山墙等。
透光门的处理
建筑节能设计中，要把透光的外门当作窗来计算。
对于玻璃门，整个转为窗即可,在新建和描图时甚至可以直接插入窗或转换成窗。
对于部分透光的门（如阳台门），要把透光的部分当作窗，即门的上部分要转成窗。
本命令可以完成门部分或全部转成窗。
如果部分转换，则上部分转换为上层窗。
尤其需要注意一些建筑条件图为满足图面表达而混淆了门窗的情况。
所以在进行门窗转化之前，先弄清图纸中所表达门窗的属性
外窗传热系数、遮阳系数和可见光透射比的确定
BECS窗户的构造做法录入的是《湖南省居住建筑节能设计标准-2004》附表D-0.1的热工参数，由于时间久远此参数已经很难满足设计人员的需求，由于同一类型的窗户不同的玻璃生产商所检测的热工参数差异较大，所以没有得到当地权威部门认可的玻璃参数，软件公司是很难添加新的构造做法，目前BECS在外窗构造栏中提供许多参数可供设计人员参考使用。
