用热转印法制作PCB电路板
在网上看到一组用热转印法制作PCB电路板的图片素材，勾起了满满的回忆。

当年在学校实验室就是这样快速制作PCB的。

虽说当今互联网时代，在网上下单制作PCB，非常便宜，质量又好，但哪怕是加急制版也还要两三天才能拿到手。

热转印制作PCB电路板的方法，对于制作不是非常复杂的PCB，可以快速做出来验证当下的想法，大大缩短等待时间，非常有意义。

下面欣赏一下热转印法制板的具体过程。

1、绘制PCB电路板：
2、以单面板为例，设置只打印TOP LAYER层和过孔层：
记得要设置为“镜像”打印哦，不然转印到覆铜板上，方向是反的。

3、用打印机打印到热转印纸上：
打印出来的效果：
注意线宽不能太细，这个电路板设置的最细的线宽为10mil：
4、将热转印纸贴在覆铜板上，用热转印机转印电路：
5、将转印好电路的覆铜板放入腐蚀槽，腐蚀槽内装有盐酸和双氧水的混合腐蚀液，然后晃啊晃，加速铜和腐蚀液的反应。

腐蚀液也可以使用三氯化铁。

6、很快就腐蚀好了。

注意不要触碰高浓度的腐蚀液，加水冲洗后再接触人手：
7、使用丙酮，将黑色的墨粉擦除：
8、在电路板表面涂抹助焊剂
9、上锡。

方便焊接，同时保护铜皮不被腐蚀：
10、焊接元器件：
11、焊接完毕，用洗板水洗过的电路板：
12、电路板有多处“跳线”，用0603、0805、1206封装的0欧姆电阻实现：
13、制作好咯，开始调试：
最后，希望大家和我一样享受电子制作带来的快乐，再见！。

PCB设计原则与注意事项一、PCB设计原则：1.尽量缩短信号线长度：信号线越短，抗干扰能力越强，同时可以降低信号传输的延迟，提高信号传输速率。

因此，在进行PCB布局时，应尽量缩短信号线的长度。

2.保持信号完整性：在高速信号传输时，需要考虑信号的传输带宽、阻抗匹配等问题，以减少信号损耗和反射。

应尽量避免信号线的突变和长距离平行走线，采用较大的走线宽度和间距，以降低串扰和母线阻抗不匹配等问题。

3.合理划分电源与地线：电源和地线是PCB设计中的关键因素。

一方面，为了降低电源线和信号线之间的干扰，应将它们相互分隔，避免交叉走线。

另一方面，为了保持电源和地线的低阻抗，应采用够粗的金属层和走线宽度，并合理布局电源与地线。

4.规避高频干扰：高频信号很容易产生干扰，可通过以下方法来规避：(1)合理布局和分配信号线与地线，尽量减少信号走线的面积。

(2)在PCB板上增加电源和信号屏蔽，尽量避开信号线和输入/输出端口。

(3)采用地面屏蔽和绕线封装，以减少漏磁和辐射。

5.考虑散热问题：在进行高功耗电路的设计时，应合理布局散热元件，以保证其有效散热。

尽量将散热元件如散热片与大地层紧密接触，并增加足够的散热通道，以提高散热效果。

此外，还应根据安装环境和工作条件，选择合适的散热材料和散热方式。

6.设计可靠性：设计时应考虑PCB板的可靠性，包括电路连接的牢固性、电子元件的固定可靠性和抗振性、PCB板的抗冲击性等。

为了保证可靠性，应合理布局和固定电子元件，并留足够的可靠连接头用于焊接，避免对电子元件造成损害。

二、PCB设计注意事项：1.保持走线的一致性：尽量保持走线的宽度、间距和走向一致，以提高走线的美观性和可维护性。

2.合理分配电源与地线：根据电路的要求，合理分配电源和地线，避免电源过于集中或不均匀，以减少电源线的压降和供电不稳定等问题。

3.考虑EMC问题：电磁兼容性(EMC)是一个重要的问题，应根据产品的要求，选用合适的屏蔽和过滤技术，以降低电磁干扰或受到的干扰。

热转印制作PCB板的详细过程热转印制作PCB板的详细过程2010-05-21 15:52用热转印方法制作PCB板的详细过程第1步：利用一个能生成图像的软件生成一些图像文件，比如用低版本PROTEL组织SCH，再利用网络表生成相应PCB图（不会PROTEL的话，甚至是WINDOWS的画笔程序也行），以备打印。

第2步：将PCB图打印到热转印纸上（JS所说的热转印纸就是不干胶纸的**底衬！）。

第3步：将打印好PCB的转印纸平铺在覆铜板上，准备转印。

第4步：用电熨斗加温（要很热）将转印纸上黑色塑料粉压在覆铜板上形成高精度的抗腐层。

第5步：电熨斗加温加压成功转印后的效果！若你经常搞，熟练了，很容易成功。

第6步：准备好三氯化铁溶液进行腐蚀。

第7步：效果还不错吧！注意不要腐蚀过度，腐蚀结束，准备焊接。

第8步：清理出焊盘部分，剩下的部分用于阻焊。

最后，关于热转印纸的来源问题的问与答第1步：利用一个能生成图像的软件生成一些图像文件，比如用低版本PROTEL组织SCH，再利用网络表生成相应PCB图（不会PROTEL的话，甚至是WINDOWS的画笔程序也行），以备打印：第2步：将PCB图打印到热转印纸上（JS所说的热转印纸就是不干胶纸的**底衬！）第3步：将打印好PCB的转印纸平铺在覆铜板上，准备转印第4步：用电熨斗加温（要很热）将转印纸上黑色塑料粉压在覆铜板上形成高精度的抗腐层第5步：电熨斗加温加压成功转印后的效果！若你经常搞，熟练了，很容易成功！第6步：准备好三氯化铁溶液进行腐蚀。

第7步：效果还不错吧！注意不要腐蚀过度，腐蚀结束，准备焊接。

第8步：清理出焊盘部分，剩下的部分用于阻焊。

热转印纸的来源问题的问与答请问哪儿有卖热转印纸？请仔细看第二步说明：JS所说的热转印纸就是不干胶纸的**底衬！具体一些：可以说是随处可见，你只要去买一些不干胶贴，揭去上面的不干胶贴剩下的**底衬就是所谓的热转印纸了！再说一遍：郑州东明的热转印纸就是不干胶纸**底衬，只不过是从不干胶纸厂家订的货。

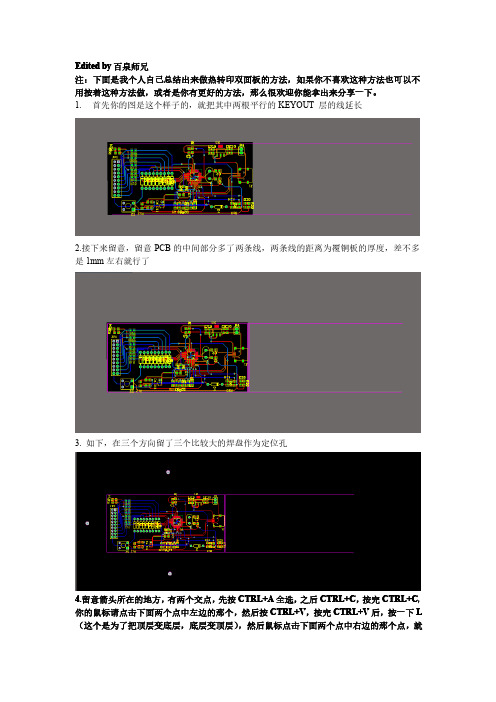

Edited by百泉师兄注：下面是我个人自己总结出来做热转印双面板的方法，如果你不喜欢这种方法也可以不用按着这种方法做，或者是你有更好的方法，那么很欢迎你能拿出来分享一下。

1.首先你的图是这个样子的，就把其中两根平行的KEYOUT层的线延长2.接下来留意，留意PCB的中间部分多了两条线，两条线的距离为覆铜板的厚度，差不多是1mm左右就行了3.如下，在三个方向留了三个比较大的焊盘作为定位孔4.留意箭头所在的地方，有两个交点，先按CTRL+A全选，之后CTRL+C，按完CTRL+C，你的鼠标请点击下面两个点中左边的那个，然后按CTRL+V，按完CTRL+V后，按一下L （这个是为了把顶层变底层，底层变顶层），然后鼠标点击下面两个点中右边的那个点，就完成了粘贴。

效果如图5.5.6记得打印时只打印底层就可以了，记得是打印底层，不用再打印顶层了。

（注：世博超市一楼或图书馆楼下都有得打印PCB纸）。

到时候打印出来就沿着粉红色箭头指向的那根线对折，对折的时候主要看下面红色和蓝色箭头所指的这两对孔（称之为1和2号定位孔）有没有对准，折好后再把板放进去。

7.放板进去后再看第三对定位孔（绿色箭头所指）有没有对准，对准了之后，左手小心拿着纸和板，不要让那第三个孔歪掉，然后右手拿剪刀把这一边是最外沿先剪平整，然后贴上胶纸，这样就可以保证整块板的过孔都对准而且不会移位了，然后再用剪刀把这一个边上超出覆铜板的纸沿着覆铜板平整的剪掉一半后，先用胶纸贴住这一半，然后再沿着板剪掉另一半，也贴上胶纸，其他的两个个面也是按这样的方法剪掉和贴上。

到最后三个面都贴上了，就可以去热转印了，顺利的话，一般半小时就能完成这整个流程，不过热转印的成功还需要你有一台好的热转印机或电熨斗，要不然。

呵呵。

自己看着办吧。

8．好吧，最后来两张张热转印后的图吧。

热转印与感光PCB板制作流程热转印制板：优点：快速、方便、安全、直观、成功率高缺点：需要价格昂贵的激光打印机感光板制板：优点：无需价格昂贵的激光打印机缺点：速度慢、有点麻烦、不安全、不直观、失败率高热转印制板基本流程：1、用protel 画出您所需要的印刷电路板图2、将上图打印到热转印纸(注意不要打印顶层丝印图)3、将热转印纸上的碳粉通过热转印机转印到敷铜板上4、将敷铜板放入三氯化铁腐蚀液进行腐蚀，腐蚀后如图所示5、用汽油清洗电路板上的黑色碳粉则出现如图所示6、用电路板打孔机进行打印，则出现如下图所示1、准备好你的电路图：第一次做不要把线画的太细，最好就是用一点碎料板来做做，自己估计好感光时间。

以下我用我以前的PCB来做实验：2、用你的打印机打印出来吧：打印的图纸一定要是你认为最漂亮的，如果用喷墨，请用贵点的薄的那种照片纸（当然不要象照片那么厚，呵呵）我的纸就是很薄的了。

打印出来后仔细观察，有时候有断线。

没错，只要你眼睛观察的出的断线，感光板就跟你照做不误。

即使有一点问题，都要重新印过。

损失一张纸比损失一个板要来的好，另外有人喜欢用半透明的硫酸纸，其实不好，硫酸纸主要的打印效果不好，墨水有时候?散开来，本来1MM 的线就变成1.2MM，你就麻烦了。

当然，如果你的线距是2-3MM这么宽，就没问题。

如果你有台很贵的激光打印机。

那上面的当我没说过3、感光板。

很多人问我价格，其实在广州，9元就可以买到10*15CM的板了，很够用了，我现在做过的最大的板也就是10*15CM的，上面可以弄很多元件了，而且我现在开始用贴片了。

4.准备感光设备。

这就是我的感光设备了，很普通，用高功率的日光灯就可以了，不过用日光灯请选择祖国品牌：佛山照明。

如果你资金充足，可以多买几个，并排照，这样成功率会比较高。

如果你象我这么穷，只能买一个佛山照明，那感光过程中就要定时把灯移动一下，保证感光均匀。

做感光板还有有玻璃，用来压着板和打印纸，玻璃我是从街上捡回来的，也可以买。

热转印制作PCB方法一、基本流程二、基本原则制作PCB的目的是要做出电路，更根本的目的是解放生产力，让电路代替我们做些繁复的工作。

所以，我们设计电路、设计PCB应当考虑电路板的加工以及成品使用操作的便利性。

制作一个电路需要消耗各种元件、敷铜板、腐蚀液，这些材料不一定很贵，但是我们仍然应该尽量节省不必要的开销。

布局布线时应当注意，板上一般不应有大片的空地，走线能直不弯、能短不长。

三、工艺要求目前实验室的条件只适合加工单面PCB，所以应将PCB设计成单面板，应将插装元件放置在顶层，贴片元件放置在底层，并且在底层完成布线。

如果单层实在无法完成布线，可在顶层布少量线，最后当飞线处理。

飞线尽量短而直。

因过孔不能被打印出来，所以在设计结束时应把过孔改成自由焊盘（先选择所有过孔，然后Tools => Convert => Convert Selected Vias to Free Pads）。

1. 最小线径0.3mm，电源线、地线一般需加粗，1A电流负荷1mm以上。

2. 最小线距0.2mm。

3. 最小孔径1mm。

4. 最小孔环0.4mm(过孔、焊盘的内外半径差)。

5. 最小板长50mm。

6. 最大板宽300mm。

7. 最大板厚2mm。

四、打印进行转印的PCB图要打印在转印纸上（不干胶打印纸底层光滑面）。

1.打印设置（参照下图）①"File"->"Page Setup"；②选择竖向A4纸张；③比例打印(Scale Print)，比例设为1；④调整页边距(Margin)，使待打印的PCB图分别距上边右边约1厘米；⑤设置颜色为单色(Mono)；⑥进入高级设置(Advanced)，把不需要打印的层删除，打印选项勾选Holes，TT Fonts，如下图；⑦OK；2.打印预览，仔细观察设置是否合适，如不合适需再次设置。

3.先用普通打印纸打印一张看看打印效果，如不合适需返回设置打印选项。

热转印法制作PCB板的决窍一、热转印纸的打印：热转印纸是一种将纸和高分子膜复合制成的双面特殊纸，这种纸可以耐受很高的温度而不变形受损,热转印正是利用这种纸的特性进行工作的，热转印制作PCB板的第一步是用黑白激光打印机把PCB图打印到热转印纸上。

打印时要注意打印面必须是热转印纸的光膜面，特别要说明的是:激光打印机的质量要好,打印到热转印纸上的图形要精细没有底灰和断线,整个图形的对比度要一致,打印后的图形要注意保护，因为光膜面上的图形轻轻一划就能划掉，只要能满足以上要求的黑白激光打印机都可以使用。

二、转印前敷铜板的处理：对敷铜板的要求是平整、铜面没有划伤、上面和下面要干净清洁。

如果敷铜板的四边有毛边，则必须用锯条等工具清去毛边，不清洁的要用汽油或酒精进行清洁，因为毛边和不清洁都严重影响转印效果。

处理后的敷铜板用手摸时正反面都应该平整光洁，能达到这个要求就可以进行下一步了.三、热转印纸图形转印到敷铜板上：将热转印纸的图形面和敷铜板的铜面对和，认真仔细对好图形在敷铜板上的准确位置,对好后铜板在下热转印纸在上，然后用电熨斗对热转印纸进行熨压,熨压时先用均匀的力轻压全部的板面，使全部的板面都均匀受热受压,热压到图形上的色粉全部都粘到铜板上时,就要加一点压力,同时电熨斗移动的速度相对放慢一些,便色粉的温度进一点升高，因为电熨斗工作面的温度在不同点有较大的不同,所以电熨斗必须换不同的方位进行操作，线条粗的地方温度和压力都要加强一些，热压的时间要长一些,否则转印后有粗线条的地方转印效果就不好，热压到转印纸上的图形能清楚的看见并有点黑的时候，再轻轻的均匀对整个版面压一遍就可以了,热压时间大约在一分钟左右，宁长勿短,最后等板子完全冷却后将热转印纸轻轻撕下，热转印工作就结束了.电熨斗的工作温度是影响转印效果最重要的因素，经多次实验工作面温度控制在190—200度是最理想的，过低色粉不能完全熔化转印效果不好，过高将把纸和色粉都烧坏，所以最好有一个温度控制器对电熨斗的工作温度进行控制.如果转印后的PCB板有轻微的缺损，可以用油性细记号笔对缺损的部位进行修整,修整后的板子就可以进行腐蚀了。
