可寻址有线电视收费管理系统的开题报告一、研究背景随着有线电视行业的快速发展，有线电视网络的规模和用户数量不断扩大，有线电视收费管理系统成为有线电视运营商管理运营和提高经济效益的重要手段。
目前，有线电视收费管理系统广泛应用于有线电视行业，主要应用于用户管理、付费方案制定、收费管理、费用核算等方面，取得了较好的效果，为有线电视行业的健康发展提供了有力保障。
然而，现有的有线电视收费管理系统还存在不足，如缺乏实时更新功能、缺乏个性化服务等，不够满足用户不断增长的需求。
因此，如何开发一款更加智能、便捷、高效的有线电视收费管理系统，成为当前有线电视行业发展的重要问题。
二、研究目的本研究旨在开发一款可寻址有线电视收费管理系统，提高有线电视运营商管理运营和提高经济效益的能力，满足用户不断增长的需求，提升有线电视行业竞争力。
三、研究内容1. 系统需求分析：通过对实际需要进行需求分析，确定系统功能和性能要求，评估系统开发成本和最终推广效果。
2. 系统设计：开发系统的模块化设计框架，采用先进的技术手段，包括前后端分离、微服务架构、数据仓库、大数据分析等，确保系统的稳定性、安全性和扩展性。
3. 系统开发：按照设计方案进行系统开发，将开发的功能组织成可靠、可扩展、高效的软件，建立数据仓库和数据分析系统，实现对有线电视收费管理系统的实时更新和分析。
4. 系统测试：进行系统集成测试、性能测试、可靠性测试、安全性测试和用户体验测试，发现和解决系统开发中存在的问题，确保系统的质量和稳定性。
5. 系统上线和推广：系统上线后，根据用户的反馈和市场的需求分析，逐步扩大系统的应用范围，满足更多用户的需求，提高系统的经济效益和市场竞争力。
四、预期成果本研究预期开发出一款功能齐全、性能稳定、易用性高、可扩展性好的可寻址有线电视收费管理系统，更好地满足用户的需求，提高有线电视运营商管理运营和提高经济效益的能力，为有线电视行业的健康发展提供有力支持。
关于有线电视可寻址管理收费系统综述
张金平
【期刊名称】《有线电视技术》
【年(卷),期】2001(008)008
【摘要】@@ 由于长期以来中国的广播电视事业一贯以"公益事业"自诩,因而他在人们的思想上就形成了"广播电视就是服务,就是公益事业,因此,不应当收费"的概念.在向市场经济转型的今天,这种思想严重的阻碍着广电事业,特别是有线电视事业的发展."收费难"已成为当前各有线电视网(台)共同面临的问题,它严重的制约着有线电视事业的发展.面对这种情况,各有线电视经营者们都迫切希望利用先进的技术手段来解决收费问题.因此,当前市场上各种各样的"有线电视可寻址收费管理系统"应运而生,并得到迅速推广.
【总页数】9页(P45-53)
【作者】张金平
【作者单位】新疆乌鲁木齐有线电视台
【正文语种】中文
【中图分类】TN94
【相关文献】
1.有线电视可寻址收费管理系统 [J], 黄树波;戈玉民;隋小民
2.一种可寻址有线电视收费管理系统的开发与实现 [J], 郑利君
3.一种新颖的有线电视收费管理模式--射频可寻址群加/解有线电视收费管理系统
在我台的应用 [J], 李栓明
4.可寻址有线电视收费管理系统浅谈 [J], 于燕
5.关于有线电视可寻址收费管理系统分析 [J], 胡晓雪
因版权原因，仅展示原文概要，查看原文内容请购买。

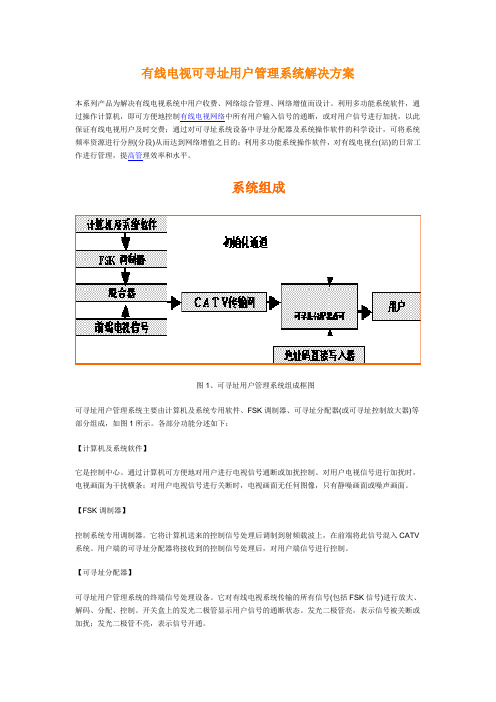

有线电视可寻址用户管理系统解决方案本系列产品为解决有线电视系统中用户收费、网络综合管理、网络增值而设计。
利用多功能系统软件，通过操作计算机，即可方便地控制有线电视网络中所有用户输入信号的通断，或对用户信号进行加扰，以此保证有线电视用户及时交费；通过对可寻址系统设备中寻址分配器及系统操作软件的科学设计，可将系统频率资源进行分割(分段)从而达到网络增值之目的；利用多功能系统操作软件，对有线电视台(站)的日常工作进行管理，提高管理效率和水平。
系统组成图1、可寻址用户管理系统组成框图可寻址用户管理系统主要由计算机及系统专用软件、FSK调制器、可寻址分配器(或可寻址控制放大器)等部分组成，如图1所示。
各部分功能分述如下：【计算机及系统软件】它是控制中心。
通过计算机可方便地对用户进行电视信号通断或加扰控制。
对用户电视信号进行加扰时，电视画面为干扰横条；对用户电视信号进行关断时，电视画面无任何图像，只有静噪画面或噪声画面。
【FSK调制器】控制系统专用调制器。
它将计算机送来的控制信号处理后调制到射频载波上，在前端将此信号混入CATV 系统。
用户端的可寻址分配器将接收到的控制信号处理后，对用户端信号进行控制。
【可寻址分配器】可寻址用户管理系统的终端信号处理设备。
它对有线电视系统传输的所有信号(包括FSK信号)进行放大、解码、分配、控制。
开关盒上的发光二极管显示用户信号的通断状态。
发光二极管亮，表示信号被关断或加扰；发光二极管不亮，表示信号开通。
【可寻址控制放大器】集体用户信号处理设备。
它对有线电视系统传输的所有信号(包括FSK信号)进行放大、解码、控制。
对集体用户有线电视信号的通断或加扰进行控制。
【地址码直接写入器】可对寻址分配器及可寻址控制放大器进行地址码直接写入，并可对写入结果进行检验。
主要用于系统维护过程。
特点* 多样化的控制特性：(1)自动或手动控制用户信号通道。
(2)免费时段通断控制。
(3)应急全通。
(4)同一套软、硬件系统中，具有关断或闪断或加扰多种控制方式。
有线电视用户寻址收费管理系统简介
一、系统原理：
可寻址用户管理系统利用计算机技术，吸取电信管理经验，并根据有线电视发展的现况和未来的需要而研制、生产。
该系统由于户均成本低，安全性、可靠性高，面向未来发展规范化，而深受有线电视管理者欢迎。
寻址系统由管理计算机、数据加密调制器、用户集线器三大部分组成。
如图（一）所示，网络管理者通过用计算机主机管理，指令经数据调制器和传输系统送到用户集线器，集线器中的数据解调器恢复管理信号指令到单片机，单片机控制用户信号分配矩阵，从而达到控制用户信息通道的目。
这样，各用户集线器的输出端口受控于管理者的主机，只须在控制主机配以应用软件，管理者就可以象程控管理宽带信息网的现有用户，这样就实现了以通道控制为核心的“路权控制”问题。
用户端口的信号电平是否正常取决于该用户是否合法。
图一： 系统原理
控制过程是对用户端口进行切断或接通，对信号不造成损坏，不论是模拟信号或数字信号，由于开关状态的无方向性，就使得将来双向传输无淘汰之忧。
配有应用软件的计算机、打印机等，构成桌面管理系统，管理者通过软件对用户的计时、收费状况进行管理，自动控制操作，实现对用户的逐户管理。
而数据加密调制器完成计算机输出的控制信号加密处理并载送到一指定频率，将控制信号从收费管理厅载送到前端机房，经干线传送到各个集线器。
集线器是集用户放大器、分支/分配器为一体的集中分配设备，内置了标准的数据解调器，完整的单片（单板）计算机系统，译码控制矩阵，无触点双向高频电子开关矩阵，执行寻址控制信号对用户集线器的各个端口的独立控制。
值得重点指出的是，寻址系统对干线、支干线无特殊要求，网络改造可逐步进行，非常方便。
二、可寻址集线器：
集线器的输入信号（如同用户放大器）约70db，经内置750M放大器、信号分配和开关矩阵而输出到各个的对应端口。
考虑到工程实际，端口输出信号的电平则按实际分为2--3群组，每组中的各端口信号按1dB电平梯度递减，一般有4--3级电平值。
以满足规范标准的安装要求，并简化了检测方法（仅需检测任一端口）。
集线器内置放大器统一按750MHZ设计、生产，它处于网络的最后一级，对信号的平坦度基本上无影响。
集线器的每个输出端口都设有编号，安装前对集线器进行初始化，初始化完成后，每个端口便有了明确的地址号码，随集线器包装附有不干胶号码记录纸，将用户姓名、号码、具体楼层房号等记录在上，并贴于集线器，以方便日后巡查。
由于调制信号是窄带传送，本身就有极强的抗干扰性，加之寻址编码采用逐级识别的方式，指令控制的主命令为84Bit,分六级逐级进行，在控制过程中，任何一级命令若不符合约定格式都将停止处理，并重新待机，保证不误控。
主机对集线器的控制指令是自动重复三遍，也不可能漏控。
寻址集线器能保存已记忆的地址和状态，是永久保存（没有专用软件将无法更改），没有断电记忆的问题，非常可靠！同时，为防止非法用户在支线上偷窃信号，集线器采用信号电平检验的办法，如遇非正常状态，单片机将切断现有输入信号，致使合法用户呼救而现场处理抓窃。
一旦电平正常后，集线器将自动恢复。
其电性能指标如下：
输入电平 68~80dBμV输入电平可调衰减
下行增益 0+1dB 以750MHZ条件，基准端口测试
上行增益 0+1dB 订制双向时，以用户输入上行信号为基准
带内平坦度 +1 dB750M 系统
相互隔离度 ≥30dB 通状态时
关断度 ≥43dB 750M状态
输出工作电平 68dBμV0dB基准口测试
电源范围 AC150~220V 市内供电方式
电源范围 AC30~65V 内馈电方式
考虑实际上有许多工厂、学校机关部门属于统一由工会福利交费，为了减少投入，寻址系列产品有一类可寻址放大器，直接替换位置的放大器，用一个地址控制众多的集体户。
三、寻址系统前端：
前端系统由一台计算机、票据打印机、数据加密调制器等组成其系统硬件。
主机的构成如图（二）
图二：寻址前端的构成
主机与数据加密调制器构成应答运算加密方式，控制信号加密处理后采用抗干扰最好的FSK调制。
占用带宽约0.6M，包括保护带占用1M带宽。
FSK输出信号与电视信号一道馈入干线。
由于计算机运算速度极高，系统（单机）可容纳（控制）170万户，可在30分钟内完成寻址控制，10万户系统则在3分钟内全部寻址一遍。
随机配置的票据打印机是专门用于收费员打印标准格式的收费收据，只有由受权收费员输入了收费金额后，方可打印出对应收据，不会因人为操作失误，也确保了收费员责任权。
主机通过加密调制器兼作集线器的初始化工作，由机器通过人机对话完成，防止了集线器地址的错（漏）编号，也防止了非法改变地址的现象。
经FSK调制的信号馈入干线的电平，建议以相对于电视RF电平一6dBμV为宜。
馈入方式可从前端，也可从干线甚至某片区的支干线，非常灵活。
“从馈入信号点到下行信号覆盖区都可以成为有效管理区”，意味着收费管理及服务可实行小区制。
在旧网络升级改造时，可逐步改造按规划进行。
四、关于实际应用说明
1、关于电缆长度 目前已有众多的有线电视台选用了寻址系统，摸索了许
多成功的有益经验。
究竟入户线比传统方式增加多少？现以楼房结构为
例，设某单元为7层结构，每层3户，则共21户。
楼高21米。
（层高3
米）。
按传统方式，穿楼层线共20米，每户穿楼层线上分支信号后每户
进户线10米，21户共需—5电缆230米。
按集中分配方式，每户从四楼
引信号，则
7楼3户 （3米×３（层）＋１０）×３＝１９米×３＝５７米
６楼３户 （３×２＋１０）×３＝４８米
５楼３户 （３×１＋１０）×３＝３９米
４楼３户 （３×０＋１０）×３＝３０米
３楼同５楼 （３×１＋１０）×３＝３９米
２楼同６楼 （３×２＋１０）×３＝４８米
１楼同７楼 （3米×３（层）＋１０）×３＝１９米×３＝５７米
共需３１８米
可见，由于穿楼层电缆数增加（21户情况），比传统方式多88米-5电缆，户均增加4米（进用户室内的那段不变化）。
对于每层楼有12户的高层建筑，建议用12户型的集线器，每层1台，电缆户均增加约为4.5米。
2、关于入户电平的考虑：人们早就发现在信号密度高的邻频接收条件下，用户端口低于65dBμV，高于55 dBμV以上为最佳。
究其原因，就是国内外的电视机至今的接收标准仍是隔频接收的标准（从选择性指标可知），所以，笔者建议对用户的电平设置为63~65dB为宜。
考虑到最远可能超过50米，则端口为0dB标志的是基准口（基准口电平应为70 dBμV）。
倾斜型输出，对于750M系统基准口电平可按750M处为70 dBμV，50M处为65 dBμV，来调整均衡，以保证各户室内电平相接近。
在安装时，按高电平口接最远户，最低电平口接最近户，这样，可使实际安装时，各户电平相差+1dＢ。
﹤
3、关于放大器在网络中的数量和安排：由于网络传送的节目已多达40余路，而采用750M系统，原来用户放大器分配给百余户用户的现象早在550M系统就不再存在。
现在的750M系统中的用户放大器，一般限在30户以内为最佳，网络的放大器总数明显增加。
采用集线器作用户放大器，支线放大器就承担了对集经器提供激励信号的作用。
所以，适当安放支线放大器，如何减少支线的开口数量（也意味着减少防水过流分配器数量），宁可多走10米线，多用分配器，减少分信号的开口数，尽量少用分支器！
4、寻址主机的安放位置：寻址主机可远离前端机房，因为它与节目播出无关。
其安放位置应在便于接侍交费用户的收费室并且靠近维护人员的工作室，因为集线器的初始化地址应该用同一主机完成并自动记录在案。
寻址主机输出的信号可用有一定强度的-7以上的同轴线馈入干线，从数据加密调制器的输入频率在VHF 段，损耗不大，一般传300米以内不需加装放大器（也不考虑均衡）。
