2013年毕业班科学电学专题复习(八)

龙文教育学科老师个性化教案教师刘赛华学生姓名上课日期4-6 学科科学年级初三教材版本浙教版学案主题电学复习课时数量（全程或具体时间）第（ 1 ）课时授课时段19:00-21:00教学目标教学内容电学相关的知识点与应用个性化学习问题解决结合相关知识点，尤其是应用！达到触类旁通！教学重点、难点中考科学的重难点内容！教学过程物理专题《电学》题型一电路计算例一、（2010•南京）如如图所示，电源电压恒定．闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R l和R2的阻值分别是（）A、6Ω，2ΩB、6Ω，3ΩC、4Ω，2ΩD、4Ω，3Ω解题思路：第一步：仔细审题，弄清四个问题。

弄清电路结构（串联、并联）；弄清各表（电流表、电压表）测量对象；弄清滑动变阻器接入电路部分（一上一下）；弄清题目已知条件和物理过程（开关通断和滑片移动）。

第二步；画出等效电路。

首先将因短路或开路等不工作的用电器删除；进一步方便判断，可以将电压表看做开路，电流表看做导线；明确电路结构后，将对面的电表还原到位置，确定其测量对象。

第三步：进行电路分析：根据相应电路结构特点进行分析（串联电路电流处处相等、并联各支路电压相等）；利用欧姆定律计算已知量和未知量的关系。

例二、 如图所示，当开关S 闭合后，滑动变阻器的滑片在b 端时，电压表示数为9V ，电流表示数为0.15A ；滑片P 在中点c 时电压表的示数为6V 。

求：（1）滑动变阻器R1的最大阻值； （2）电源电压和R2的阻值。

例三、某同学做电学实验时，实验电路如图所示，已知他所用的电流表量程为0至0.6A ，电压表的量程为0至3V ，电源电压为6V 保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，S 闭合后，在实验操作无误的情况下，正确的说法是： A 、电流表最大示数0.6A B 、滑动变阻器消耗的最小功率为0C 、电压表的最小示数为1VD 、电阻R0消耗的最大功率为1.8W思路：电学计算题中常常遇到一些电路保护问题，这类问题往往涉及到电流表、电压表、滑动变阻器、灯泡等的保护。

参考答案1．B【解析】试题分析：AC、电路中有电流，通电导体或线圈受到磁场力的作用发生运动，不符合题意；B、在外力作用下使导体左右移动，切割磁感应线，如果灯泡发光，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，符合题意．D、是奥斯特实验，小磁针发生偏转说明通电导体周围有磁场，不符合题意；所以选B考点：电流的磁效应、电动机的原理和发电机的原理点评：本题涉及的内容有电流的磁效应、电动机的原理和发电机的原理．注意电磁感应和通电导体在磁场中受力运动的装置的不同，前者外部没有电源，后者外部有电源．2．C【解析】试题分析：本装置中导体棒放置在磁场中，当开关向右侧闭合时，导体中通以电流时，导体会在磁场中受力而运动，说明通电导体在磁场中受到了力的作用；开关向左侧闭合时，当导体做切割磁感线运动，导体中就会产生感应电流，使灵敏电流计指针偏转，研究的是电磁感应．故选C。

考点：电磁感应；磁场对通电导线的作用．点评：关键是掌握电磁感应和磁场对电流的作用力和原理，由原理可掌握实验的装置及实验的意义等，特别注意单刀双掷开关的作用．3．C【解析】试题分析：观察图可知，当磁性物体到达电磁铁AB的正下方时，立即闭合开关S时，由安培定则可知，电磁铁的B端为N极，因磁性物体上面为N极，所以当磁性物体经过电磁铁正下方时，会受到较大的排斥力，使磁性物体对桌面的压力增大，在接触面粗糙程度不变的情况下，摩擦力也跟着增大．而磁性物体在水平面上做匀速直线运动，拉力不变，小于摩擦力，所以立即减速．所以选C．考点：安培定则，摩擦力点评：此题应从两个方面进行分析，一是立即闭合开关S，则电磁铁产生磁性要吸引或排斥磁性物体；二是电磁铁对磁性物体的吸引或排斥会改变磁性物体对桌面的压力，进而改变摩擦力的大小．然后再根据拉力和摩擦力的关系分析其运动状态．4．B【解析】试题分析：根据题意，手压电筒为机械能转化为电能，使小灯泡发光。

A现象磁场对通电导体的作用力；B现象导体在外力作用下运动可以产生电流，为电磁感应现象；C现象为电磁铁，是电流的磁效应；D现象为奥斯特实验，通电导线周围可以产生磁场，电流的磁效应。

八年级上册科学电学专题训练（二）一．选择题（共23小题）1．（2014•抚顺）下列关于电流、电压、电阻的关系说法正确的是（）A．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关2．（2014•福州）如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：3，此时灯L1，L2的电阻之比是（）A．2：1 B．1：2 C．3：2 D．2：33．（2014•遵义）如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R：R2为（）A．3：2 B．3：3 C．7：5 D．5：74．（2014•贵阳）甲和乙两灯泡的额定电压均为6V，若甲、乙两灯泡的电流随其两端电压变化的图象如图所示．现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，则电源电压最大为（）A．6V B．8V C．10V D．12V5．（2014•吉林）如图所示，R1的电阻是30Ω，R2的电阻是20Ω，闭合开关S，断开开关S1时电流表的示数是0.3A，再闭合开关S1时电流表的示数是（）A．B．C．D．6．（2014•呼伦贝尔）酒驾易造成交通事故，利用图示的电路可以检测司机是否酒驾．图中的R1为定值电阻，R2是一个“气敏传感器”，它的电阻值会随着其周围酒精气体浓度的增大而减小．检测时，喝了酒的司机对着“气敏传感器”吹气，则（）A．电路的总电阻减小，电压表的示数减小B．电路的总电阻减小，电压表的示数增大C．电路的总电阻增大，电压表的示数增大D．电路的总电阻增大，电压表的示数减小7．（2014•大庆）如图所示电源电压恒定且U=12V，R1=12Ω．R2=6Ω，R3=4Ω，闭合开关S后，电流表A1和A2的示数分别为（）A．3A 1A B．3A 3A C．5A 1A D ．5A 3A8．（2014•本溪）某同学在只有电流表或电压表的情况下想测量未知电阻R x的阻值，其中电源电压未知，定值电阻和滑动变阻器的最大阻值均已知，下列电路中，可以测出R x阻值的是（）A．B．C．D．9．（2014•泉州）如图所示的电路中，电源电压不变，只闭合开关S1时，电压表V1与V2的示数之比为3：2；只闭合开关S2时，电压表V1与V2的示数之比为5：3，则R1与R2的电阻之比为（）A．3：5 B．2：3 C．4：3 D．5：310．（2014•滨州）如图所示的电路，电源电压恒定，开关S1闭合，S2断开．要使电压表和电流表的示数均增大，下列操作一定可行的是（）A．滑动变阻器的滑片P向右移B．滑动变阻器的滑片P向左移C．滑动变阻器的滑片P不动，S1由闭合到断开D．滑动变阻器的滑片P不动，S 2由断开到闭合11．（2014•常德）如图是一个环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．闭合开关S，则下列说法正确的是（）A．若环境温度升高，R的阻值变大B．若环境温度升高，电压表示数变大C．若环境温度降低，通过R电流变大D．若环境温度降低，通过R 0电流变大12．（2014•咸宁）请根据下表给出的多组电压表和电流表的数据，判断分析，该电路可能是电路图中的（）U/VI/AA．B．C．D．13．（2014•镇江）图示电路中（R0阻值已知，表示电阻值），不能测出R x阻值的是（）A．B．C．D．14．（2013•达州）如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4：1；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．4：3 B．3：2 C．3：4 D．3：115．（2013•泉州）如图所示的电路中，电源电压不变，闭合开关S 1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1：U2=5：3，则电阻R1和R2的阻值之比是（）A．1：2 B．2：3 C．3：2 D．5：316．（2013•铁岭）如图所示的电路图中，电源电压一定，闭合开关，滑动变阻器的滑片P从中点向上移动的过程中，以下说法正确的是（）A．电流表示数变大，电压表示数不变 B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数变大 D．电流表示数变小，电压表示数变大17．（2013•衡阳）如图所示，小宇运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，杆cd和MP的电阻不计．当被测身高增加时，电压表的示数（）A．变大B．变小C．不变D．无法确定18．（2013•安徽）酒驾易造成交通事故，利用图示的电路可以检测司机是否酒驾．图中的R1为定值电阻，R2是一个“气敏传感器”，它的电阻值会随着其周围酒精蒸气的浓度增大而减小．检测时，喝了酒的司机对着气敏传感器吹气，则（）A．电路的总电阻减小，电流表的示数减小B．电路的总电阻减小，电流表的示数增大C．电路的总电阻增大，电流表的示数增大D．电路的总电阻增大，电流表的示数减小19．（2013•巴中）如图所示电路，电源电压不变，闭合开关S后，P从a滑至b的过程中，有关电压表、电流表的示数变化情况，正确的是（）A．、示数都增大B．、示数都减小C．示数增大，示数减小D．示数减小，示数增大20．（2013•宿迁）如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（）A．将变阻器滑片P向左移动，保持电压表示数不变B．将变阻器滑片P向左移动，保持电流表示数不变C．将变阻器滑片P向右移动，保持电压表示数不变D．将变阻器滑片P向右移动，保持电流表示数不变21．（2013•锦州）下列四个图中，电阻R0的阻值已知，电源电压未知且保持不变，以下四个图中能测出R x阻值的是（）A．B．C．D．22．（2013•广西）从2011年5月1日起，驾驶员醉驾要负刑事责任．酒精测试仪是可检测驾驶员是否酒后驾车，如图所示是一种酒精测试仪的原理图，R1为一个定值电阻，为酒精气体传感器，它的阻值随酒精气体浓度的增大而增大，检测时，如果驾驶员呼出的酒精气体浓度越大，那么（）A．电压表示数越大B．电压表示数不变C．电压表示数越小D．电流表示数越大23．（2014•淄博）如图所示的电路，电源电压恒定，当开关S闭合时（）A．A示数变小，V示数变大B．A示数变大，V示数不变C．A示数不变，V示数变小D．A示数不变，V示数变大二．填空题（共1小题）24．（2013•建邺区一模）小敏用图甲电路研究导体中的电流与电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器的滑片，保持R两端的电压不变，记下四组电流I与对应的电阻R的数据，并用黑点描在乙图中．（1）实验过程中，移动变阻器的滑片时，眼睛应注视（选填序号）．A．变阻器的滑片B．电压表示数C．电流表示数（2）本实验中，所用滑动变阻器的最大电阻不得低于Ω．（3）分析图乙的数据，可得实验结论：_________ ．（4）乙图中“涂黑”部分面积表示的物理含义是：_________．三．解答题（共6小题）25．（2014•绵阳）亮亮设计了一个用电压表的示数变化反映环境温度变化的电路．其电路原理图如图（a）所示．其中，电源两端电压U=4V（恒定不变）．是电压表．量程为0～3V，R0是定值电阻，R0=300Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图（b）所示．闭合开关S后．求：①当环境温度为40℃时，热敏电阻R1的阻值是多少？②当环境温度为40℃时，电压表的示数是多少？③电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？26．（2013•烟台）图甲为某型号电子秤，其原理结构如图乙所示，R0为定值电阻；R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示．改写电压表（量程为3V）的表盘数值后可直接读出所称量物体的质量，设踏板的质量为5kg，电源电压保持9V不变，g取10N/Kg．（1）空载时，电压表的示数为1V，求R0的阻值．（2）该电子秤的量程是多大？（3）如果保持电子秤结构和电压表量程不变，只在电路中增加一个电阻，使电子秤的量程变为110kg，计算说明应使用多大的电阻？如何连接？27．（2013•株洲）如图甲所示，是研究小组的同学自制的简易电子秤原理图，它利用电压表的示数来测物体的质量，托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，弹簧置于绝缘底座上．不计摩擦，弹簧始终在弹性限度内，电源电压恒定．当盘中没有放物体时，滑片P在滑动变阻器的最上端，电压表的示数为0．当称量物体的质量时，滑片P在物体对电子秤的压力作用下向下端滑动，此过程中：（1）变阻器连入电路的电阻_________，电流表的示数_________，电压表的示数_________（填“变大”“变小”或“不变”）；（2）经研究分析得出被测物体的质量与电压表的示数满足如乙图所示的关系，这样把电压对应的质量刻在电压表的刻度盘上，就可以直接读出被测物体的质量．若电压表的示数为1V，则被测物体的质量是_________kg．28．如图示数的电路中，电源电压为8V，电阻R1：R2=1：2，（1）若滑动变阻器的滑片P移至a端，当S1闭合，S2断开时，电流表示数为0.8A，再将S2闭合，此时电流表的示数为1.2A，求滑动变阻器的最大阻值．（2）若滑片P移至b端，且S1，S2均闭合时，此时电路中电流表的示数为多大？29．如图所示，当S断开时，电压表示数为4V，电流表示数约为0.4A；当S闭合时，电流表示数变化了0.2A，求：（1）电源电压．（2）R1、R2的阻值．30．如图所示的电路，R1=30Ω，R2=20Ω，开关S闭合后，电流表A的示数为0.4A．求：（1）电源的电压；（2）通过R2的电流；（3）干路中的电流．。

浙教版科学八年级(上)电学专题测试卷（时间：60分钟 满分100分） 第I 卷（选择题 共30分）一、选择题（每小题2分，共30分）1.如图所示的电路图中，要使灯泡L 1和L 2组成并联电路，应该是（▲）A.只闭合S 3B.同时闭合S 1和S 3,断开S 2C.同时闭合S 1和S 2,断开S 3D.只闭合S 22.你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，它就停止吵闹。

从物理学的角度分析，香蕉的作用相当于电路中的（▲）A.开关B.导线C.电源D.发声器3.摩擦起电跟物质的种类有很大关系，严格说来，与物质的结构和化学成分有关。

各种物质中的电子脱离原子所需要的能量是不同的，因此，不同物质的起电顺序是不同的。

见下列起电顺序表：根据你所学的摩擦起电知识和起电顺序表，判断下列说法中，正确的是（▲） A.跟纸摩擦过的硬橡胶棒带正电 B.跟纸摩擦过的玻璃棒带负电 C.跟涤纶摩擦过的硬橡胶棒带正电 D.跟涤纶摩擦过的玻璃棒带负电4.某种电脑键盘清洁器有两个开关，开关S 1只控制照明用的小灯泡L,开关S 2只控制吸尘用的电动机M 。

在如图所示的四个电路图中，符合上述要求的是（▲）起电顺序（正→负）有机玻璃玻 璃毛 皮 丝 绸纸 金 属硬橡胶棒石 蜡 涤 纶硬塑料聚乙烯聚丙烯5.如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路。

已知通过R1和R2的电流分别为4mA和10mA,则通过R3的电流可能是（▲）A.4mAB.8mAC.10mAD.14mA6.新交通法规定驾驶员必须系安全带，汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。

当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。

图中符合上述要求的电路图是（▲）7.市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售，矿泉水中含有人体所需的多种矿物质，导电能力较强，纯净水含矿物质较少，导电能力较差。

毕业班历史学科专题复习（八）国际关系格局（三次格局变化）及中外关系发展史第一课时【专题要点回放】本专题重在梳理在世界近现代史的发展中，世界政治格局和经济格局的演变。

近代以来，伴随着大国之间的角逐和国际关系的变化，世界政治和经济格局也在不断的变化中，世界政治格局经历了一战后的凡尔赛—华盛顿体系，到二战后的美苏争霸的两极格局，再到苏联解体后的“一超多强”多极化发展趋势；经济格局经历了英国成为世界工厂----美国确立霸主地位----美、日、西欧的三足鼎立----经济多极化趋势的过程。

和平与发展是当今时代的两大主题，全球化问题突出，需要世界各国人民加强合作、同舟共济。

【专题考情前瞻】从近几年中考来看，本专题知识是历年来中考的必考点，考查的热点知识较多，分值大，出现的题型有选择题，也有非选择题。

知识点分布广、时间跨度大、国际关系错综复杂，复习时要理清线索，认识国际关系的实质，通过对世界格局演变的把握，认识当前世界发展的总趋势及中国在世界格局中的地位和作用。

【专题考查重点】1、世界近现代政治格局的演变：一战后的凡尔赛----华盛顿体系、二战后的美苏冷战格局及冷战结束后世界向多极化方向发展等相关史实。

2、世界近现代经济格局的演变：新航路的开辟、二战后由于第三次科技革命、欧洲走向联合及日本的崛起导致的经济全球化发展趋势等相关史实。

【专题考查热点】1、世界近现代政治格局的演变：该内容集中体现了现代历史教学凸现的全球史观，是历年来各地中考考查的热点之一。

2、二战后经济全球化：经济全球化的内容时代性强，与社会热点联系密切，一直以来都是各地中考的命题热点。

【专题知识网络】【专题知识整合】一、近现代世界政治格局的演变二、近现代世界经济格局的演变纪初欧国家的早期殖民扩张世界各地的商品在欧洲市场出现世界开始连成一个整体起步19世纪中期工业革命和资本主义国家的殖民扩张倾销商品，掠夺原料机器生产方式的确立和推广，资本主义世界市场扩大资本主义世界体系初步形成；中国近代企业开始出现加强19世纪末20世纪初第二次工业革命；帝国主义瓜分世界资本输出资本主义国家完全控制落后国家和地区的经济命脉资本主义世界体系最终形成；中国民族资本主义发展深入发展20世纪90年代初第三次科技革命的推动；美苏冷战的结束；跨国公司的推动经济体制的趋同区域经济集团化和经济全球化世界经济迅速增长；中国面临巨大的机遇和挑战【专题关联拓展】1、国际关系的主要表现方式：战争、和平，和平时期主要进行国际会议、经济合作等。

2013年中考物理电学专题一、选择题1．在电和磁漫长的发展历史中，许多科学家做出了卓越贡献，其中发现电磁感应现象的科学家是A ．法拉第B ．沈括C ．安培D ．焦耳 2．下列各电路元件中，阻值最大的是 A ．实验室用的短铜导线 B ．实验室用的小灯泡C ．家用普通白炽灯泡D ．试电笔中和氖管串联的电阻3．如图所示的四种用电器中，利用电流热效应工作的是4.关于磁感线的概念，下面说法中错误．．的是 A.磁感线是磁场中确实存在的B.磁体周围越接近磁极的地方磁感线越密C.磁感线是一种假想的曲线，在磁体外部是从N 极到S 极D.磁针北极在某点所受的磁力方向跟该点磁感线的方向一致 5.如图所示的各情景中，符合安全用电原则的是电器失火时先切断电源 湿衣服晾在电线上 用湿布擦抹电器 用电器未加接地保护A B C D 6．把两种不同的金属片插入柠檬，制成“水果电池”．用电压表测量水果电池的电压， 如图所示．下列说法正确的是A ．金属片B 是水果电池的正极 B ．水果电池把化学能转化为电能C ．水果电池把内能转化为电能D ．水果电池把电能转化为化学能A.电饭锅B.抽油烟机C.电视机D. 家用微波炉7.如图所示，电源电压不变，滑动变阻器滑片P 向b 端滑动时，A 表与V 表的示数变化情况是（ ）A ．A 表示数变小，V 表示数不变B ．A 表示数变大，V 表示数变大C ．A 表示数变小，V 表示数变大D ．A 表示数不变，V 表示数变小8.重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（ ）A ．称重表相当于一个电压表B ．电路中的R 1是没有作用的C ．当车辆越重时，称重表的示数越小D ．当车辆越重时，称重表的示数越大9.如图所示，电源电压不变，闭合开关S 后，滑动变阻器滑片自a 向b 移动的过程中（ ）A ．电压表1V 示数变大，2V 示数变大，电流表A 示数变大 B ．电压表1V 示数不变，2V 示数变大，电流表A 示数变小 C ．电压表1V 示数不变，2V 示数变小，电流表A 示数变大 D ．电压表1V 示数变小，2V 示数变大，电流表A 示数变小10.如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P 逐渐向右移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力Ａ.逐渐增大，方向向右Ｂ.逐渐减小，方向向右 Ｃ.逐渐增大，方向向左 Ｄ.逐渐减小，方向向左11．将额定电压相同的两个灯泡L 1、L 2串联后接入电路中，如图所示。

2013高考物理分类解析专题八、静电场1. （2013全国新课标理综II 第18题）如图，在光滑绝缘水平面上。

三个带电小球a 、b 和c 分别位于边长为l 的正三角形的三个顶点上；a 、b 带正电，电荷量均为q ，c 带负电。

整个系统置于方向水平的匀强电场中。

已知静电力常量为k 。

若三个小球均处于静止状态，则匀强电场场强的大小为 A ．233l kq B ．23l kq C ．23lkqD ．232l kq 1.B【命题意图】本题考查库仑定律、电场力、平衡条件及其相关知识点，意在考查考生综合运用知识解决问题的能力。

【解题思路】设小球c 带电量Q ，由库仑定律可知小球a 对小球c 的库伦引力为F=k 2qQl ，小球b 对小球c 的库伦引力为F=k2qQl，二力合力为2Fcos30°。

设水平匀强电场的大小为E ，对c 球，由平衡条件可得：QE=2Fcos30°。

解得：E=23kql ，选项B 正确。

【误区警示】错选研究对象，分析小球a 受力或分析小球b 受力，陷入误区。

2. （2013全国新课标理综1第15题）如图，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、 b 、d 三个点，a 和b 、b 和c 、 c 和d 间的距离均为R ，在a 点处有一电荷量为q (q>O)的固定点电荷.已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)A. k 23R qB. k 2910R qC. k 29R q Q +D. k 299R q Q +【命题意图】本题考查电场叠加、点电荷电场强度公式等基础知识点，意在考查考生应用相关知识定量分析物理问题，解决问题的能力。

答案：B解析：根据题述b 点处的场强为零，可知a 点处电荷量为q 的固定点电荷在b 点产生的电场的场强与圆盘在b 点产生的电场的场强大小相等方向相反，即圆盘在b 点产生的电场的场强大小E Q =k 2R q 。

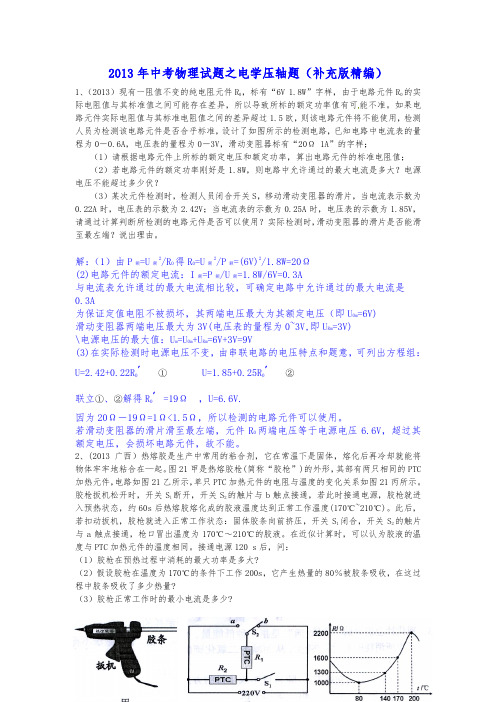

2013年中考物理试题之电学压轴题（补充版精编）1、（2013）现有一阻值不变的纯电阻元件R0，标有“6V 1.8W”字样，由于电路元件R0的实际电阻值与其标准值之间可能存在差异，所以导致所标的额定功率值有可能不准。

如果电路元件实际电阻值与其标准电阻值之间的差异超过1.5欧，则该电路元件将不能使用，检测人员为检测该电路元件是否合乎标准，设计了如图所示的检测电路，已知电路中电流表的量程为0－0.6A，电压表的量程为0－3V，滑动变阻器标有“20Ω 1A”的字样；（1）请根据电路元件上所标的额定电压和额定功率，算出电路元件的标准电阻值；（2）若电路元件的额定功率刚好是1.8W，则电路中允许通过的最大电流是多大？电源电压不能超过多少伏？（3）某次元件检测时，检测人员闭合开关S，移动滑动变阻器的滑片，当电流表示数为0.22A时，电压表的示数为2.42V；当电流表的示数为0.25A时，电压表的示数为1.85V，请通过计算判断所检测的电路元件是否可以使用？实际检测时，滑动变阻器的滑片是否能滑至最左端？说出理由。

解：（1）由P额=U额2/R得R=U额2/P额=(6V)2/1.8W=20Ω(2)电路元件的额定电流：I额=P额/U额=1.8W/6V=0.3A与电流表允许通过的最大电流相比较，可确定电路中允许通过的最大电流是0.3A为保证定值电阻不被损坏，其两端电压最大为其额定电压（即U0m=6V)滑动变阻器两端电压最大为3V(电压表的量程为0~3V,即URm=3V)\电源电压的最大值：Um =U0m+URm=6V+3V=9V(3)在实际检测时电源电压不变，由串联电路的电压特点和题意，可列出方程组：U=2.42+0.22R0′① U=1.85+0.25R0′②联立①、②解得R′ =19Ω，U=6.6V.因为20Ω－19Ω=1Ω<1.5Ω，所以检测的电路元件可以使用。

若滑动变阻器的滑片滑至最左端，元件R两端电压等于电源电压6.6V，超过其额定电压，会损坏电路元件，故不能。

2013年科学中考复习—电学、电功、电功率(3.23)一、选择题( )1.（2012包头）如图7所示，电源电压恒为12V 不变，R L 、R 1及滑动变阻器的最大阻值分别是10Ω、40Ω、50Ω，灯的额定电压为12V ，忽略温度对灯丝电阻的影响，则下列说法正确A.当S 闭合，S 1断开，滑片P 在b 端时，灯泡的功率为0.4JB.当S 闭合，S 1断开，滑片P 在b 端时，电流表的示数为0.2AC.当S 闭合，S 1断开，滑片P 在a 端时，灯每秒钟消耗的电能为14.4WD.当S 、S 1均闭合，滑片P 在a 端时，电路总功率为14.4W( )2.（2012达州）如图5所示，电源电压和灯L 的电阻不变，灯L 上标有“6V 3W ”字样。

当开关S 闭合，滑片P 移至a 端时，电流表的示数为1.0A ，灯L 正常发光；当开关S断开，滑片P 移至b 端时，电源电压U 和灯L 消耗的电功率P 为A ． 6V 1.5W B. 6V 0.75W C. 3V 1.5W D. 3V 0.75W( )3.（2012达州）两定值电阻甲、乙中的电流与电压关系如图7所示，现将甲和乙并联后接在电压为6V 的电源两端，下列分析正确的是A ．乙消耗的电功率为3．6 WB ．甲消耗的电功率为3.6WC ．甲中的电流小于乙中的电流D ．甲的电阻值小于乙的电阻值4.(2012哈尔滨)某同学利用如图所示电路，测量额定电压为2.5V 小灯泡的额定功率，下列说法错误．．的是( ) A ．闭合开关前，滑片P 应滑到B 端 B ．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C ．当电压表示数为2.5V 时，测出通过小灯泡的电流，可算出小灯泡的额定功率D ．实验还可得知，小灯泡的实际功率越大，小灯泡越亮5.(2012哈尔滨)某同学设计了如图所示的双向开关电路，电源电压保持不变，灯L l 标有“3V 3W ”字样，灯L 2标有“9V 4.5W ”字样.当开关拨至2位置且滑片滑到A 端时，灯L 2恰好正常发光．下列说法正确的是（不计灯丝电阻随温度的变化）( ）A ．电源电压为12VB ．L 2正常发光时，电路中的电流为2AC ．要使L 1正常发光，滑动变阻器接入电路的阻值应为6ΩD ．当灯L 1、L 2分别正常发光时，两次电路的总功率之比为2:36.（2012玉林）如图6所示的电路，电源电压为3V 且保持不变，滑动变阻器R 1标有“1A 10Ω”的字样。

中考电学复习(二)1．在探究串联电路电压规律的实验中：⑴按如图1所示的电路图连接电路；闭合开关，用电压表测出L1两端的电压；在测L2两端的电压时，小理为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接在C接点上；他用上面方法能否测出L2两端的电压？为什么？⑵方法改进后，小理测出AB、BC、AC间的电压记录在上表中，分析这一组实验数据得出的结论是：⑶这个实验在设计方案上还存在的不足是。

⑷实验发现电源是用两节新干电池串联的，为什么AC间的电压不是3V？原来实际的电源都有一定的电阻，如干电池，我们需要用它的电压U和电阻ｒ两个物理量来描述它。

实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为ｒ的电阻串联而成，如图2甲所示：在图2乙中R1= 14Ω，R2= 9Ω。

当只闭合S1时，电流表读数I1=0.2A ；当只闭合S2时，电流表读数I2=0.3A，把电源按图2甲中的等效方法处理。

求电源的电压U 和电阻ｒ。

2．利用如图3甲所示的电路探究电流跟电阻的关系。

已知电源电压为6V，且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

⑴实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下相应电流表的示数，得到如图3乙所示的电流I随电阻R变化的图像。

①分析图像可以得出结论：。

②上述实验过程中，R两端的电压保持为V不变。

③若用5Ω的电阻做完实验后，仅将10Ω的电阻替换后接入电路，闭合开关，接下来的操作应是向(选填“左”或“右”)移动滑片，使电压表的示数保持不变，然后读出电流表的示数。

⑵为完成整个实验，应该选取最大阻值不小于Ω的滑动变阻器。

⑶若实验时滑动变阻器的规格为“50Ω1A”，能否用“40Ω”的电阻替换后接入电路进行实验？为什么？。

图1图2甲图3 乙甲乙丙3．图4甲所示是“测量小灯泡的电功率”的实物连接图。

其中电源电压6V保持不变，小灯泡的额定电压为2.5V，电阻约为10Ω。

专题八 恒定电流1．[2013·安徽理综，19]用图示的电路可以测量电阻的阻值．图中R x 是待测电阻，R 0是定值电阻，○G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝．闭合开关，改变滑动头P 的位置，当通过电流表○G 的电流为零时，测得MP ＝l 1，PN ＝l 2，则R x 的阻值为( )A.l 1l 2R 0 B.l 1l 1＋l 2R 0 C.l 2l 1R 0 D.l 2l 1＋l 2R 0 2．[2013·江苏单科，4]在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示．M 是贴在针口处的传感器，接触到药液时其电阻R M 发生变化，导致S 两端电压U 增大，装置发出警报，此时( )A ．R M 变大，且R 越大，U 增大越明显B．R M变大，且R越小，U增大越明显C．R M变小，且R越大，U增大越明显D．R M变小，且R越小，U增大越明显3．[2013·上海单科，12]在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光．能实现此功能的电路是()4．[2013·上海单科，24]如图，电路中三个电阻R1、R2和R3的阻值分别为R、2R和4R.当电键S1断开、S2闭合时，电源输出功率为P0；当S1闭合、S2断开时，电源输出功率也为P0.则电源电动势为________；当S1、S2都断开时，电源的总功率为________．5．[2013·浙江理综，25]为了降低潜艇噪音，提高其前进速度，可用电磁推进器替代螺旋桨．潜艇下方有左、右两组推进器，每组由6个相同的、用绝缘材料制成的直线通道推进器构成，其原理示意图如下．在直线通道内充满电阻率ρ＝0.2 Ω·m的海水，通道中a×b×c ＝0.3 m×0.4 m×0.3 m的空间内，存在由超导线圈产生的匀强磁场，其磁感应强度B＝6.4 T、方向垂直通道侧面向外．磁场区域上、下方各有a×b＝0.3 m×0.4 m的金属板M、N，当其与推进器专用直流电源相连后，在两板之间的海水中产生了从N到M，大小恒为I ＝1.0×103 A的电流，设该电流只存在于磁场区域．不计电源内阻及导线电阻，海水密度ρm≈1.0×103 kg/m3.(1)求一个直线通道推进器内磁场对通电海水的作用力大小，并判断其方向；(2)在不改变潜艇结构的前提下，简述潜艇如何转弯？如何“倒车”？(3)当潜艇以恒定速度v0＝30 m/s前进时，海水在出口处相对于推进器的速度v＝34 m/s，思考专用直流电源所提供的电功率如何分配，求出相应功率的大小。

2007年高三物理实验总复习电学实验部分（二）教学目标1．通过对实验的复习，做到对电磁学中的学生实验明确实验目的，掌握实验原理，学会实验操作，正确处理实验数据。

2．进一步学习用实验处理问题的方法，体会实验在物理学中的重要地位。

3．掌握实验操作方法，培养动手操作的能力。

4．通过对电磁学中学生实验的比较，知道所涉及到实验的类型。

5．在掌握课本上所给学生实验的基础上，灵活应用所学知识解决其它问题。

教学重点、难点分析1．理解实验的设计思想，不但要知道怎样做实验，更应该知道为什么这样做实验。

2．掌握正确的实验操作，是完成实验的最基本要求，对学生来说也是难度较大的内容，一定要让学生亲自动手完成实验。

3．处理数据时，要有误差分析思想，要能够定性地分析在实验中影响实验误差的条件。

教学过程在电磁学中一共有八个实验知识点是高考中要求的实验，在做实验复习时，要明确实验目的，掌握实验原理，理解地记住实验步骤，处理好实验数据。

在实验复习中，实验操作是必不可少的。

按照《考试大纲》中的顺序，我们一起来复习电磁学中所涉及的实验。

4、用电流表和电压表测定电池的电动势和内电阻[实验目的]测定电池的电动势和内电阻。

[实验原理]如图1所示，改变R的阻值，从电压表和电流表中读出几组I、U值，利用闭合电路的欧姆定律求出几组、r值，最后分别算出它们的平均值。

此外，还可以用作图法来处理数据。

即在坐标纸上以I为横坐标，U为纵坐标，用测出的几组I、U值画出U－I图象（如图2）所得直线跟纵轴的交点即为电动势值，图线斜率的绝对值即为内电阻r的值。

[实验器材]待测电池，电压表（0－3V），电流表（0－0.6A），滑动变阻器（10Ω），电键，导线。

[实验步骤]1．电流表用0.6A量程，电压表用3V量程，按电路图连接好电路。

2．把变阻器的滑动片移到一端使阻值最大。

3．闭合电键，调节变阻器，使电流表有明显示数，记录一组数据（I1、U1），用同样方法测量几组I、U的值。

2013年九年级上学期物理《电流和电路》期末复习资料唐丽云寄语：勤奋努力，高效复习！一、电流和电路基础知识：1. 用绸子摩擦玻璃棒，玻璃棒带正电，这是由于（）A．摩擦起电创造了电荷 B．绸子上的正电荷转移到了玻璃棒上C．绸子上的电子转移到玻璃棒上 D．玻璃棒上的电子转移到绸子上2.关于电流的形成，下列说法中正确的是（）A．只有正电荷定向移动才能形成电流B．只有负电荷定向移动才能形成电流C．只要导体中有电荷就能形成电流 D．金属中的电流是自由电子定向移动形成的3. 如图所示，甲、乙两个验电器，甲不带电，乙带正电，用金属杆将甲、乙连接起来，下列说法正确的是（）A．电流方向是从乙到甲，自由电子运动方向是从乙到甲B．电流方向是从甲到乙，自由电子运动方向是从乙到甲C．电流方向是从甲到乙，自由电子运动方向是从甲到乙D．电流方向是从乙到甲，自由电子运动方向是从甲到乙4. 用丝绸摩擦过的玻璃棒接触一个原来不带电的验电器，金属箔张开，在这过程中，（） A．玻璃棒上的质子转移到金属箔上 B．玻璃棒上的电子转移到金属箔上C．金属箔上的质子转移到玻璃棒上 D．金属箔上的电子转移到玻璃棒上5.下列现象中，不能用静电知识解释的是（）A．晚上脱化纤毛衣时会有火花产生 B．油罐车尾部常拖一条铁链C．通信卫星采用硅光电池板提供电能 D．电视机屏幕上会吸附灰尘6.对原子结构的探究最早是从静电现象开始的．对静电现象的认识，下列说法中正确的是（）A．摩擦起电创造了电荷 B．同种电荷相互吸引，异种电荷相互排斥C．自然界只存在正、负两种电荷 D．从静电现象认识到原子核是可分的7. 电视机是靠显像管中的热灯丝发射电子到银光屏上，电子高速撞击荧光屏而形成图象的，则显像管内电流方向是从______到______。

（填“灯丝”或“荧光屏”）8.物体有了的性质，我们就说物体带了电，或者说带了电荷，也就是说：带电体的性质是 .9.自然界只有两种电荷．被丝绸摩擦过的玻璃棒带的电荷叫做_____电荷；被毛皮摩擦过的橡胶棒带的电荷叫做电荷．10.验电器是一种检验物体是否带电的仪器，原理是。

2013年浙江省初中毕业生学业考试复习初中科学 专题19 欧姆定律考点知识梳理考点一电流与电压、电阻的关系1．在电阻一定时，导体中的电流与导体两端的电压成 ； 在电压一定时，导体中的电流与导体的电阻成 。

2．在研究电流与电压、电阻的关系时，运用的是控制变量法，即：在研究电流与电压的关系时，应控制 不变，使 发生变化；在研究电流与电阻的关系时，应控制 不变，使 发生变化。

考点二欧姆定律 1．内容：导体中的电流，跟导体两端的电压成 ，跟导体的电阻成 。

公式：I ＝U R 。

2．电阻串联时相当于增加了导体的 ，因此总电阻比任何一个串联电阻都 。

电阻并联时相当于增大了导体的 ，因此总电阻比任何一个并联电阻都 。

3．串联电路分压：在串联电路中各电阻分得的电压与它们的电阻成 ，表达式： ； 并联电路分流：在并联电路中各支路分得的电流与它们的电阻成 ，表达式： 。

4．串、并联电路中电流、电压、电阻的特点：电 流 电 压 电 阻 分配规律 串联电路I ＝I 1＝I 2 U ＝U 1＋U 2 R ＝R 1＋R 2 分压：U 1U 2＝R 1R 2 并联电路 I ＝I 1＋I 2 U ＝U 1＝U 2 1R ＝1R 1＋1R 2分流：I 1I 2＝R 2R 1 考点三应 用1．伏安法测电阻：(1)原理： 。

(2)实验器材：电源、开关、 、 、待测电阻(小灯泡)、导线若干。

(3)电路图(如图所示)(4)实验注意事项：①连接电路时开关一定要 ；②闭合开关前，滑动变阻器的滑片一定要置于 处。

(5)滑动变阻器的作用：①改变电路中的电流大小；②保护电路。

2．安全用电(1)电压越高，通过人体的电流 ，大到一定程度就有危险了。

安全用电原则：不接触低压带电体，不靠近高压带电体。

(2)人体皮肤干燥的时候电阻 些，皮肤潮湿的时候电阻 些，发生触电事故时，如果带电体接触的是潮湿的皮肤，电流会很 ，就很危险。

(3)雷电是大气中一种剧烈的 现象，可利用 来防雷。

2013年某某省初中毕业生学业考试复习初中科学专题20家庭电路考点知识梳理考点一电热1．电流通过导体时电能转化为热能，这种现象叫做电流的。

2．焦耳定律：电流通过导体产生的热量，跟电流的成正比，跟导体的成正比，跟成正比。

公式Q＝。

3．在纯电阻电路中，电能全部转化为内能，电热Q＝W＝＝＝。

4．电热的利用：电热器是利用制成的加热设备。

如电炉子、电饭锅、电热毯等。

电热器的主要组成部分是发热体，是由、的合金丝绕在材料上做成的。

考点二家庭电路1．家庭电路主要由进户线、、、、用电器、插座、开关等部分组成。

(1)火线与零线之间的电压是V；(2)电能表装在家庭电路的上；(3)家庭电路中的用电器(包括插座)都是联的；开关应接在线上，且与被控制的用电器联。

2．使用测电笔时应使笔尖金属体与待测电路接触，手必须接触笔尾，当氖管发光时，表示待测部分是，否则就是。

3．触电事故分为触电和触电两种类型，如果发生了触电事故，要立即电源。

4．熔断器作用：避免电路中由于或造成电流过大。

其中作为熔断丝(保险丝)的材料熔点，且电阻率。

所选用保险丝额定电流应或电路中的最大正常工作电流。

5．断路器：当电路中电流达到额定值的一定倍数时可以电路，相当于闸刀开关和熔断器的组合。

6．三孔插座：如图所示三孔插座的三个插孔分布于等腰三角形的三个顶点上。

接法：左孔接线，右孔接线，上孔接线。

中考典型精析例1 (2012·某某)如图，电动机M的线圈电阻为0.5欧，当S断开时，电流表读数1安；当S闭合时，电流表读数3安。

问：(1)电阻R为多大？(2)电动机的机械功率为多大？(3)电动机工作2分钟，电动机线圈产生了多少热量？一只电烙铁的规格为“220 V110 W”，请回答下列问题：(1)该电烙铁正常工作的电流是多少？(2)该电烙铁的电阻为多少？(3)在额定电压下通电10 min产生多少热量？例2 (2012·某某)关于家庭电路与安全用电，下列做法中正确的是() A．雷雨天躲在大树底下避雨B．家用电器的金属外壳接地C．使用测电笔辨别火线时，手接触笔尖金属体D．发现有人触电后，立即用手把触电人拉离电线下列情况中，符合安全用电原则的是( )A．所有家用电器的外壳一定都要接地B．家用电器着火时，应该迅速用水来灭火C．多个大功率的用电器能接在一个插排上同时工作D．发现有人触电时应立即切断电源例3 (2012·义乌)有关测电笔的使用，下列说法正确的是() A．氖管发光时测电笔接触的是零线B．使用时手可以接触测电笔的任何部位C．测电笔不能用来辨别电池的正负极D．测电笔与手接触的部分都是绝缘体关于家庭电路中一些元件和工具的使用，说法正确的是( ) A．控制电路的开关应接在零线和用电器之间B．三脚插头中间较长的铜片应与用电器的金属外壳相连C．熔丝(保险丝)熔断后可以用铜丝替代D．在使用测电笔时，手不能接触笔尾金属体专题训练一、选择题(每小题3分，共27分)1．(2012·)下列用电器中，利用电流热效应工作的是()A．电视机 B．电热毯C．电风扇 D．电脑2．(2012·呼和浩特)下列说法符合安全用电原则的是()A．用湿手插电源插头B．高压警示牌提醒我们安全电压为220 VC．发现有人触电，须用干木棍迅速挑开人身上的电线D．为了安全，应尽可能选择较粗的保险丝3．(2012·某某)下列符合安全用电要求的是()A．用湿抹布擦正在发光的灯泡B．家庭照明电路中，开关要串联在火线和电灯之间C．为了方便，将洗衣机三脚插头改成两脚插头使用D．用电器起火时，要迅速泼水救火4．(2012·某某)在如图所示的几种情况中，符合安全用电要求的是()5．(2012·某某)将阻值为40 Ω的电阻丝接在电源两端，通电10 min ，电流产生的热量是1.5×103J ，若将阻值为10 Ω的电阻丝接入同一电源的两端，通电20 min ，电流产生的热量是( )A ．1.2×104J B ．3.75×102JC ．7.5×102J D ．6.0×103J6．(2012·某某)电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这主要是因为() A ．导线的绝缘皮隔热 B ．导线散热比电烙铁快C ．通过导线的电流小于通过电烙铁的电流D ．导线的电阻远小于电烙铁电热丝的电阻7．(2012·某某)某电热器有两根电阻丝，只给一根通电，煮沸一壶水用的时间为t 1；只给另一根通电，煮沸同样一壶水用的时间为t 2。

2013年浙江省初中毕业生学业考试复习初中科学专题21 电能和电功率考点知识梳理考点一电能1．电流做功时把电能转化为其他形式的能，电流做了多少功，就消耗了多少电能，就有多少电能转化为其他形式的能。

电能的基本单位是。

2．家庭电路中用测量消耗电能的多少，其单位是 ,1 kW·h＝ J。

考点二电功率1．用电器在内消耗的电能叫做电功率，它是表示用电器消耗电能的物理量，单位为。

2．计算公式：(1)根据定义：P＝；(2)用电器的电功率等于电压与电流的乘积，即P＝；(3)对于纯电阻电路，电能全部转化为内能，则结合欧姆定律，可以推得P＝＝。

3．电功的计算公式：W＝，W＝；对于纯电阻电路，W＝，W＝。

4．用电器时的电压叫额定电压，用电器在下的功率叫做额定功率。

当U实>U额时，P实P额；当U实＝U额时，P实P额；当U实<U额时，P实P额。

5．测量小灯泡的电功率：(1)实验原理：。

(2)实验电路图(如图所示)(3)实验中滑动变阻器的作用是：①；②。

连接电路时开关应，闭合开关前应把滑动变阻器的滑片调至处。

中考典型精析例1 (2012·衢州)甲同学发现家中接在电路中的电器不开机也不待机却还在耗电。

在家长的指导下，甲、乙、丙三位同学把一台家用电器插头插在计量插座(如图所示)上，使它处于不开机也不待机的状态，接入家庭电路的计量插座就能显示用电器该状态下的实际功率。

测量数据如下表所示(单位：瓦)：请回答下列问题：(1)家庭电路的电压是220 V，家庭电路中各用电器之间的连接方式是________。

(2)在上述测量过程中，通过丙同学家空调的电流是多少安？(3)同学们由此得到启发，电器使用后及时拔掉插头。

若一天按20小时计算，甲同学家(表中用电器各一台)每天至少可节约多少电能？小明用自己的零用钱为妈妈买了一个内置电动机的按摩棒，如图所示。

(1)用A型按摩头振动按摩时，小明妈妈说有些疼痛。

除了施力小些外，还可以换上型按摩头。
