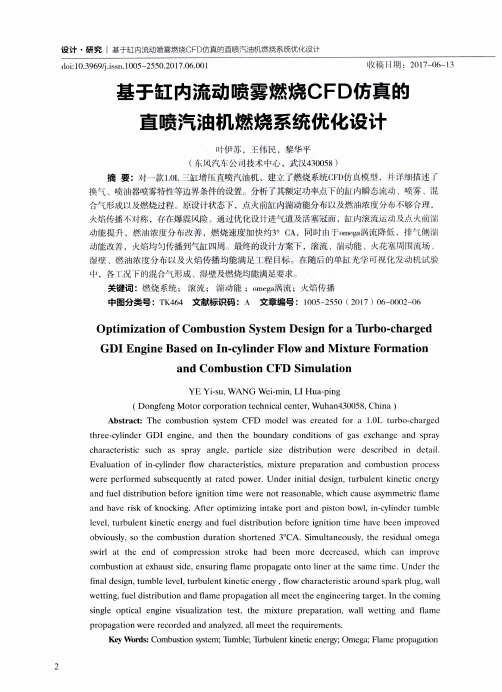

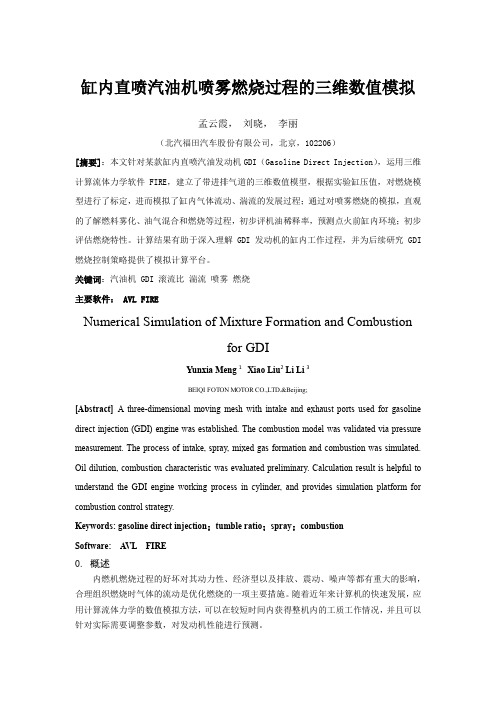

缸内直喷汽油机喷雾燃烧过程的三维数值模拟孟云霞，刘晓，李丽（北汽福田汽车股份有限公司，北京，102206）[摘要]：本文针对某款缸内直喷汽油发动机GDI（Gasoline Direct Injection），运用三维计算流体力学软件FIRE，建立了带进排气道的三维数值模型，根据实验缸压值，对燃烧模型进行了标定，进而模拟了缸内气体流动、湍流的发展过程；通过对喷雾燃烧的模拟，直观的了解燃料雾化、油气混合和燃烧等过程，初步评机油稀释率，预测点火前缸内环境；初步评估燃烧特性。
计算结果有助于深入理解GDI发动机的缸内工作过程，并为后续研究GDI 燃烧控制策略提供了模拟计算平台。
关键词：汽油机 GDI 滚流比湍流喷雾燃烧主要软件： AVL FIRENumerical Simulation of Mixture Formation and Combustionfor GDIYunxia Meng 1 Xiao Liu2 Li Li 3BEIQI FOTON MOTOR CO.,LTD.&Beijing;[Abstract]A three-dimensional moving mesh with intake and exhaust ports used for gasoline direct injection (GDI) engine was established. The combustion model was validated via pressure measurement. The process of intake, spray, mixed gas formation and combustion was simulated. Oil dilution, combustion characteristic was evaluated preliminary. Calculation result is helpful to understand the GDI engine working process in cylinder, and provides simulation platform for combustion control strategy.Keywords: gasoline direct injection；tumble ratio；spray；combustionSoftware: AVL FIRE0. 概述内燃机燃烧过程的好坏对其动力性、经济型以及排放、震动、噪声等都有重大的影响，合理组织燃烧时气体的流动是优化燃烧的一项主要措施。

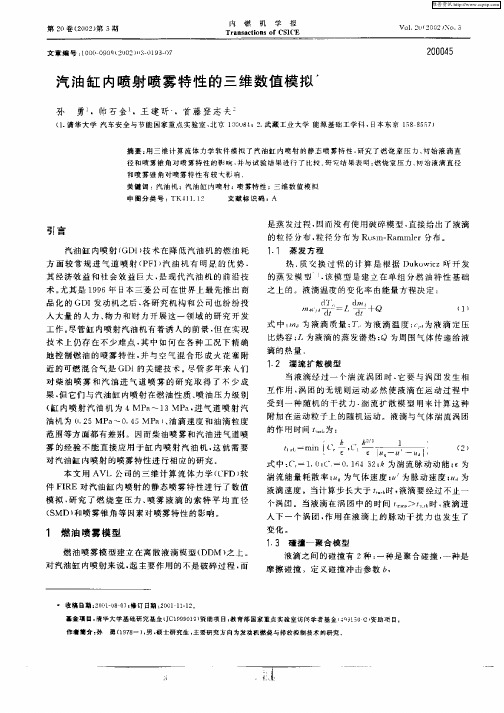

文章编号:100020909(2002)0320193207200045汽油缸内喷射喷雾特性的三维数值模拟Ξ孙 勇1,帅石金1,王建昕1,首藤登志夫2(1.清华大学汽车安全与节能国家重点实验室,北京100084;2.武藏工业大学能源基础工学科,日本东京15828557) 摘要:用三维计算流体力学软件模拟了汽油缸内喷射的静态喷雾特性,研究了燃烧室压力、初始液滴直径和喷雾锥角对喷雾特性的影响,并与试验结果进行了比较。
研究结果表明:燃烧室压力、初始液滴直径和喷雾锥角对喷雾特性有较大影响。
关键词:汽油机;汽油缸内喷射;喷雾特性;三维数值模拟中图分类号:T K411.12 文献标识码:A引言 汽油缸内喷射(GD I)技术在降低汽油机的燃油耗方面较常规进气道喷射(PF I)汽油机有明显的优势,其经济效益和社会效益巨大,是现代汽油机的前沿技术。
尤其是1996年日本三菱公司在世界上最先推出商品化的GD I发动机之后,各研究机构和公司也纷纷投入大量的人力、物力和财力开展这一领域的研究开发工作。
尽管缸内喷射汽油机有着诱人的前景,但在实现技术上仍存在不少难点,其中如何在各种工况下精确地控制燃油的喷雾特性,并与空气混合形成火花塞附近的可燃混合气是GD I的关键技术。
尽管多年来人们对柴油喷雾和汽油进气道喷雾的研究取得了不少成果,但它们与汽油缸内喷射在燃油性质、喷油压力级别(缸内喷射汽油机为4M Pa～13M Pa,进气道喷射汽油机为0.25M Pa～0.45M Pa)、油滴速度和油滴粒度范围等方面都有差别。
因而柴油喷雾和汽油进气道喷雾的经验不能直接应用于缸内喷射汽油机,这就需要对汽油缸内喷射的喷雾特性进行相应的研究。
本文用AVL公司的三维计算流体力学(CFD)软件F I R E对汽油缸内喷射的静态喷雾特性进行了数值模拟,研究了燃烧室压力、喷雾液滴的索特平均直径(S M D)和喷雾锥角等因素对喷雾特性的影响。
1 燃油喷雾模型 燃油喷雾模型建立在离散液滴模型(DDM)之上。
