全方面比较地下车库柱网选型经济性（值得收藏）工程项目简介：●地下车库：本工程为人防地下车库，人防抗力等级为乙类常6级及乙类常5级，顶板覆土厚度为1.5米，地下车库层高3.45米，地下车库上部非人防荷载：消防车道处为20kN/㎡、非消防车道处为5kN/㎡。

地下车库结构顶板设计方案对比说明：本方案针对地下车库顶板选型（梁板结构、无梁楼盖结构）布置进行方案比选，以利于建设单位有效进行成本控制。

比选内容包括：小柱网 5.5mx(5.5m+6.0m+5.5m)中柱网8.1mx(5.5m+6.0m+5.5m)大柱网(8.10mx8.10m)结构布置：●小柱网：（地下室顶板）(1.5米覆土)5.5mx(5.5m+6.0m+5.5m)◆楼盖结构形式：无梁楼盖◆层高：3.45m◆柱截面：450x450mm或400x500mm◆混凝土等级：C35◆板厚：300mm◆托板：350mm结构布置：●小柱网：（地下室顶板）(1.5米覆土)5.5mx(5.5m+6.0m+5.5m)◆楼盖结构形式：单向次梁◆层高：3.7m◆混凝土等级：C35◆主梁截面：350mmx650mm◆次梁截面：300x600mm◆板厚：250mm◆托板：350mm◆柱截面：450x450mm或400x500mm●以下为小柱网条件下采用无梁楼盖与梁板结构对比表：对比结果无梁楼盖体系大约节省6%左右。

结构布置：●中柱网：（地下室顶板）(1.5米覆土)8.1mx(5.5m+6.0m+5.5m)◆楼盖结构形式：无梁楼盖◆层高：3.5m◆柱截面：450x600m或500x550mm ◆混凝土等级：C35◆板厚：350mm◆托板：450mm结构布置：●中柱网：（地下室顶板）(1.5米覆土)8.1mx(5.5m+6.0m+5.5m)◆楼盖结构形式：单向次梁◆层高：3.75m◆混凝土等级：C35◆主梁截面：400mmx750mm(300mmx700mm)◆次梁截面：300mmx700mm◆板厚：250mm◆柱截面：450x600mm或500x550mm●以下为中柱网条件下采用无梁楼盖与梁板结构对比表：结构布置：●大柱网：（地下室顶板）(1.5米覆土)8.1mx8.1m◆楼盖结构形式：无梁楼盖◆层高：3.55m◆柱截面：500x700m或600x600mm◆混凝土等级：C35◆板厚：400mm◆托板：450mm结构布置：●大柱网：（地下室顶板）(1.5米覆土)8.1mx8.1m◆楼盖结构形式：单向次梁◆层高：3.8m◆混凝土等级：C35◆主梁截面：550mmx800mm(350mmx700mm)◆次梁截面：300mmx700mm◆板厚：250mm◆柱截面：500x700m或600x600mm●以下为大柱网条件下采用无梁楼盖与梁板结构对比表：对比结果无梁楼盖体系大约节省7%左右。

重要地下车库设计中常见的几种柱网分析Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】地下车库设计中，常见的几种柱网分析背景概述地下车库设计中，常见柱网形式分别为以下几种：1.大柱网 m；2.大小柱网 m；3.小柱网 m 。

本文就以上三种柱网结合梁板形式进行初步的成本分析：大柱网 m柱子截面550x550建筑面积：㎡车位数：72辆单车指标：㎡/辆注：柱子位置距车头1425mm，影响驾驶位车门开启单向双次梁顶板——主梁高1000，次梁高900，成本元/㎡负一层——主梁高600，次梁高500，成本元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/m2）；2.负一层楼板不考虑人防荷载。

井字梁顶板——主梁高900，次梁高700，成本622元/㎡负一层——主梁高550，次梁高450，成本元/㎡无梁楼盖顶板——板厚300，成本元/㎡负一层——板厚150，成本元/㎡大小柱网 m柱子截面500x500建筑面积：㎡车位数：72辆单车指标：㎡/辆单向梁顶板——主梁高850，次梁高800，成本元/㎡负一层——主梁高600，次梁高500，成本元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。

十字梁顶板——主梁高850，次梁高700，成本元/㎡负一层——主梁高500，次梁高400，成本元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。

无梁楼盖顶板——板厚270，成本408元/㎡负一层板厚150 成本元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。

小柱网 m柱子截面400x400建筑面积：㎡车位数：72辆单车指标：㎡/辆单向梁顶板——主梁高700，次梁高650，成本元/㎡负一层——主梁高500，次梁高400，成本元/㎡注：1.顶板考虑1.2m覆土及消防荷载（35kN/㎡）；2.负一层楼板不考虑人防荷载。

地下车库顶板结构方案经济性对比分析摘要：地下车库基础结构方案，往往由地基持力层和地下水位决定；墙、柱的布局由建筑平面及停车需求决定；在其他条件相同的情况下，影响车库结构造价的决定性因素是顶板结构体系，所以选择合适的地下车库顶板结构体系，对节约成本至关重要。

目前常用的地下车库顶板结构体系主要有钢筋混凝土梁板结构和无梁楼盖结构。

本文结合淮安市某地下车库工程实例，在满足安全、适用、合理的条件下，从经济性方面比选梁板结构和无梁楼盖两种结构体系。

关键词：地下车库梁板结构无梁楼盖经济性对比1.工程概况该工程位于江苏省淮安市，地下一层汽车库。

车库典型柱距为5.4~6.4mx8.3m，顶板覆土为1.0m，覆土上有地面绿化及停车位等。

2.荷载及计算参数地下车库顶板覆土荷载取值19 kN/m2，地面堆积及使用活荷载取值5kN/m2。

梁、板混凝土强度为C30，混凝土结构构件的裂缝控制等级：三级，梁、板最大裂缝宽度限值为0.2mm。

建筑抗震设防类别为丙类，抗震等级为三级。

抗震设防烈度7度（0.10g），设计地震分组第一组，建筑场地类别Ⅲ类。

3.地下车库顶板结构体系分析3.1梁板结构体系3.1.1计算方法该工程原设计采用梁板结构体系，梁板结构体系采用结构受力软件PKPM计算分析。

3.1.2计算配筋顶板恒载取值27kN/m2（考虑梁板自重），顶板活荷载取值5kN/m2。

长跨主梁截面为500mmx800mm，短跨主梁截面500mmx700mm，板厚为300m。

板通长配筋：上部配筋双向通长14@200，下部配筋双向通长12@130。

3.2无梁楼盖结构体系3.2.1计算方法无梁楼盖目前广泛采用的计算方式有：弹性楼板假定的有限元分析法、等代框架法、经验系数法，本文采用经验系数法进行计算分析。

无梁楼盖采用经验系数法（也称直接设计法）分析，需满足《混凝土升板结构技术标准》（GBT50130-2018）第4.3.2的要求：1）活荷载为均布荷载，且不应大于恒载的2倍；2）在使用阶段每个方向至少应有三个连续跨；3）任一区格内的长边和短边之比不应大于1.5；4）在同一方向上的最大跨度与最小跨度之比不应大于1.2。

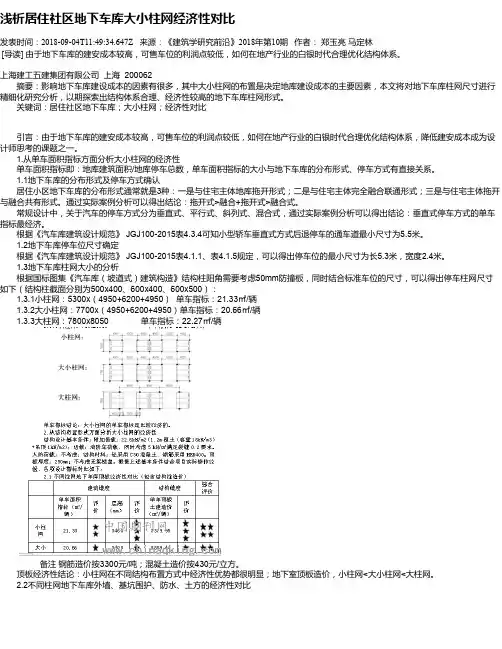

地下车库大、小柱网的研究分析（值得收藏）一、柱网形式简介1、大柱网作为常规尺寸，7.8m*8.0m的柱网尺寸已经被广泛的应用于地下车库。

三个2400mm*5300mm的标准停车位，加上600mm结构柱截面尺寸，造就了7800mm的极致柱距（净距为7200mm）。

5500mm的车道净宽和两侧各1250mm的车道退线，形成8000mm（8100mm）的柱网尺寸。

▲双向大柱网2、大小柱网在大柱网的基础上，合理降低柱网尺寸能够有效降低结构构件截面尺寸，提高地下车库的经济性。

大小柱网是在满足三个2400mm*5300mm的标准停车位的前提下，保持7800mm的柱距（净距为7200mm）及5500mm车道净宽不变，将原柱网进深更改为6000mm的车道进深和5050mm的车身进深。

▲大小柱网3、小柱网在大小柱网的基础上我们进一步改变双侧柱网尺寸，得出满足两个2400mm*5300mm 的标准停车位的小柱网形式。

小柱网采用5200mm的柱距（净距为4800mm），将原柱网进深更改为5900mm的车道进深和5100mm的车身进深。

▲小柱网4、改进型小柱网小柱网形式对停车提出较高要求，转弯半径受限，为了改善这一现实情况，在小柱网形式的基础上衍生出改进型小柱网形式，柱距保持5200mm不变，将车道进深加大至6900mm（每侧各推进500mm），车身进深缩减至4600mm（每侧各缩进500mm）。

▲改进型小柱网二、不同柱网形式的异同1.不同柱网形式对单车位建筑面积的影响单车位建筑面积是地下车库的敏感问题之一，在单车位的平面尺寸不变的情况下，大柱网形式采用600x600柱截面，小柱网形式因受荷面积减小采用400x400柱截面，因此不同柱网形式对单车位的建筑面积无差异性影响。

2.停车舒适性分析不同柱网形式柱子位置不同，对车辆的转弯半径有一定影响，大柱网的停车舒适性最好，小柱网的停车舒适性一般，改进型小柱网形式的停车舒适性比大小柱网和小柱网形式的停车舒适性有一定改善。

两种地下车库柱网的结构经济性分析摘要：本文对8m×8m和（4.7+6.6）m×8m两种不同柱网下地下车库的结构布置进行了经济性分析，从成本而言，（4.7+6.6）m×8m占优，从空间效果和建筑的灵活性而言稍欠缺。

关键词：地下车库柱网结构布置经济性1 前言随着社会经济的发展以及人民生活水平的逐步提高，汽车保有量越来越大，停车难的问题越来越突出。

现在新建的项目，不管是住宅小区还是商场写字楼，地下车库的面积越做越大，地下车库在整个项目投资中所占的比重也越来越高，地下车库的柱网及楼盖结构形式的选择就显得尤为重要。

现在房地产行业的竞争日趋激烈，业主从控制成本的角度考虑往往会要求设计方对多种结构布置方案进行比选，从而获得满足功能要求的最优方案。

本文结合某工程实例，对地下车库进行了两种柱网下的结构经济性分析。

2 工程概况及结构选型该工程地下车库面积8万多平米，大部分为一层地下室，局部两层，根据地质情况选用phc管桩基础。

本文仅选取一层地下室部分作为分析对象，地下室顶板根据园林和室外管网的要求，覆土1.2m，考虑施工及种植等因素活荷载取5kpa。

最初方案考虑的是现在普遍采用的8m×8m柱网，柱子尺寸500mm×500mm，停车方向柱间净宽7500mm，3个车位每车位宽2500mm，柱网及车位布置如图1所示（以下称方案1）。

根据文献[1] [2] [3]的研究，柱网越小结构成本越低，为了既节省造价又不影响停车效率，设计方向业主推荐采用（4.7+6.6）m×8m柱网的布置方案，柱网及车位布置如图2所示（以下称方案2），从图2可以看出，其停车效率和方案1一致。

图18m×8m柱网（方案1）车位及车道布置图2 （4.7+6.6）m×8m柱网（方案2）车位及车道布置3 两种柱网的结构经济性分析根据笔者设计的多个项目的验证，对于一般的覆土地下室顶板，采用普通梁板体系时单向肋梁体系是最优的结构布置方案。

地下室无梁楼盖大小柱网经济性对比分析摘要：近年来，国内各大房产商受制于工程成本的压力，地下室顶板愈发倾向于采用无梁楼盖这种结构形式。

相比梁板式楼盖，无梁楼盖有更好的经济性，还能显著提高施工速度。

然后无梁楼盖不同柱网的选择，经济性亦有优劣。

本文选取了大小不同的两种柱网进行分析比较，简单探讨两者之间的经济性。

关键词：无梁楼盖；大小柱网；经济性前言在地下车库的工程设计中，无梁楼盖结构体系的运用越来越广泛，无梁楼盖结构体系用于地下车库顶板，具有在保证使用净高要求的前提下，能有效增加房屋净高的优点；而且减小地下车库层高，可以减少基坑开挖深度，自然可降低深基坑围护造价和减少土方开挖量，因而可大大降低综合造价，具有较好的经济性。

在施工方面，采用无梁楼盖结构形式有省去框架梁模板，楼面钢筋绑扎方便，从而大大提高了施工速度。

同为无梁楼盖，工程中有采用大柱网（如柱距8.1米）及小柱网（柱距5.3米）等多种结构形式。

大小不同的两种柱网究竟哪一种工程建设成本更为经济呢？本文通过具体案例分析，以供大家参考。

1大小柱网案例分析1.1工程概况工程中地下室常使用8.1mx8.1m柱网，国内大型房地产企业万科曾用过5.3mx5.3m的小柱网（汽车通道柱网间距为6.5m），现分别建立5x5网格的8.1mx8.1m及5.3mx5.3m无梁楼盖地下室柱网模型来比较大小柱网间的经济性。

两者无梁楼盖地下室顶板覆土均为1.2m，活荷载为4.0KN/m2，顶板混凝土强度等级为C30。

其中8.1mx8.1m柱网地下室顶板厚度为400mm，5.3mx5.3m柱网地下室顶板厚度为250mm。

无梁楼盖地下室大小柱网其顶板局部结构布置图如下。

2、结语本次例举的大小柱网工程，在地下室净高相同的条件下，小柱网地下室层高可比大柱网地下室小100mm；则小柱网地下室外墙计算跨度小于大柱网地下室，对于地下室外墙的经济指标的减小有益处。

如地下室采用无梁底板，小柱网地下室底板厚度亦可以比大柱网地下室底板薄100mm。

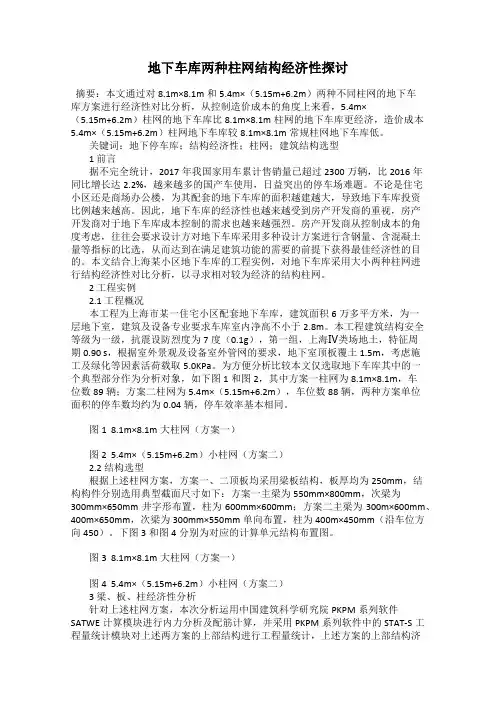

地下车库两种柱网结构经济性探讨摘要：本文通过对8.1m×8.1m和5.4m×（5.15m+6.2m）两种不同柱网的地下车库方案进行经济性对比分析，从控制造价成本的角度上来看，5.4m×（5.15m+6.2m）柱网的地下车库比8.1m×8.1m柱网的地下车库更经济，造价成本5.4m×（5.15m+6.2m）柱网地下车库较8.1m×8.1m常规柱网地下车库低。

关键词：地下停车库；结构经济性；柱网；建筑结构选型1 前言据不完全统计，2017年我国家用车累计售销量已超过2300万辆，比2016年同比增长达2.2%，越来越多的国产车使用，日益突出的停车场难题。

不论是住宅小区还是商场办公楼，为其配套的地下车库的面积越建越大，导致地下车库投资比例越来越高。

因此，地下车库的经济性也越来越受到房产开发商的重视，房产开发商对于地下车库成本控制的需求也越来越强烈。

房产开发商从控制成本的角度考虑，往往会要求设计方对地下车库采用多种设计方案进行含钢量、含混凝土量等指标的比选，从而达到在满足建筑功能的需要的前提下获得最佳经济性的目的。

本文结合上海某小区地下车库的工程实例，对地下车库采用大小两种柱网进行结构经济性对比分析，以寻求相对较为经济的结构柱网。

2 工程实例2.1 工程概况本工程为上海市某一住宅小区配套地下车库，建筑面积6万多平方米，为一层地下室，建筑及设备专业要求车库室内净高不小于2.8m。

本工程建筑结构安全等级为一级，抗震设防烈度为7度（0.1g），第一组，上海Ⅳ类场地土，特征周期0.90 s，根据室外景观及设备室外管网的要求，地下室顶板覆土1.5m，考虑施工及绿化等因素活荷载取5.0KPa。

为方便分析比较本文仅选取地下车库其中的一个典型部分作为分析对象，如下图1和图2，其中方案一柱网为8.1m×8.1m，车位数89辆；方案二柱网为5.4m×（5.15m+6.2m），车位数88辆，两种方案单位面积的停车数均约为0.04辆，停车效率基本相同。

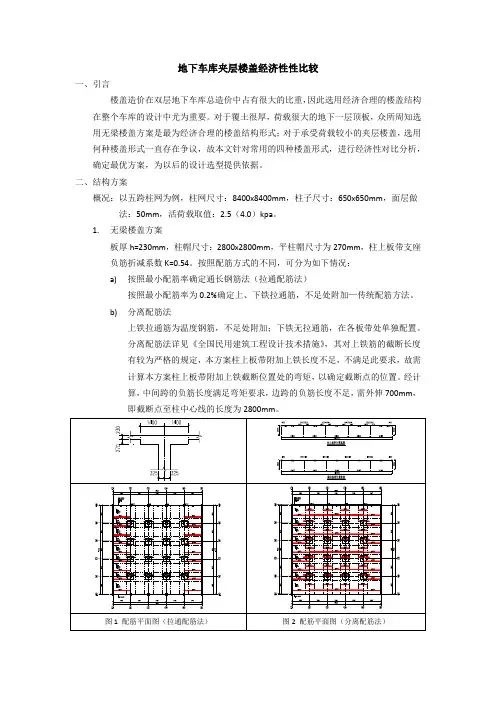

地下车库夹层楼盖经济性性比较一、引言楼盖造价在双层地下车库总造价中占有很大的比重，因此选用经济合理的楼盖结构在整个车库的设计中尤为重要。

对于覆土很厚，荷载很大的地下一层顶板，众所周知选用无梁楼盖方案是最为经济合理的楼盖结构形式；对于承受荷载较小的夹层楼盖，选用何种楼盖形式一直存在争议，故本文针对常用的四种楼盖形式，进行经济性对比分析，确定最优方案，为以后的设计选型提供依据。

二、结构方案概况：以五跨柱网为例，柱网尺寸：8400x8400mm，柱子尺寸：650x650mm，面层做法：50mm，活荷载取值：2.5（4.0）kpa。

1.无梁楼盖方案板厚h=230mm，柱帽尺寸：2800x2800mm，平柱帽尺寸为270mm，柱上板带支座负筋折减系数K=0.54。

按照配筋方式的不同，可分为如下情况：a)按照最小配筋率确定通长钢筋法（拉通配筋法）按照最小配筋率为0.2%确定上、下铁拉通筋，不足处附加—传统配筋方法。

b)分离配筋法上铁拉通筋为温度钢筋，不足处附加；下铁无拉通筋，在各板带处单独配置。

分离配筋法详见《全国民用建筑工程设计技术措施》，其对上铁筋的截断长度有较为严格的规定，本方案柱上板带附加上铁长度不足，不满足此要求，故需计算本方案柱上板带附加上铁截断位置处的弯矩，以确定截断点的位置。

经计算，中间跨的负筋长度满足弯矩要求，边跨的负筋长度不足，需外伸700mm，即截断点至柱中心线的长度为2800mm。

2.双次梁方案板厚h=100mm，主框架梁为300x750mm，次框架梁为300x600mm，次梁为250x600mm。

板内上铁分布钢筋为6@200。

梁板计算结果及配筋平面图如下。

图3 梁配筋结果图4 板配筋结果图5 配筋平面图3.十字梁方案板厚h=100mm，主框架梁为300x700mm，次梁为250x600mm。

板内上铁分布钢筋为6@200。

梁板计算结果及配筋平面图如下。

图6 梁配筋结果图7 板配筋结果图8 配筋平面图4.大板方案板厚h=210mm，框架梁断面：300x700mm。

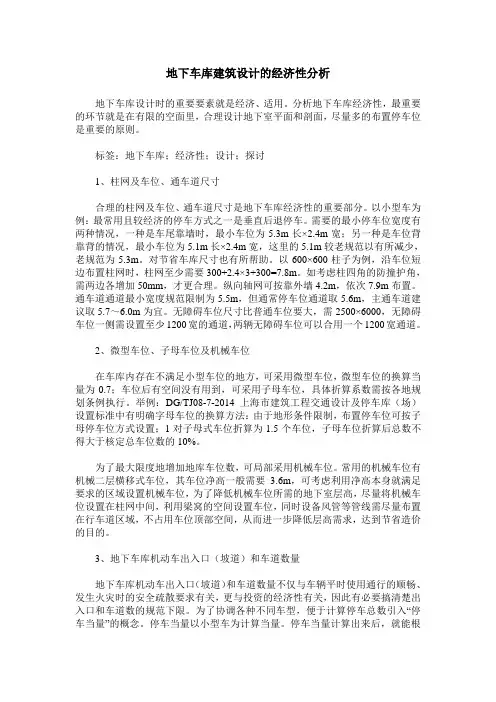

地下车库建筑设计的经济性分析地下车库设计时的重要要素就是经济、适用。

分析地下车库经济性，最重要的环节就是在有限的空面里，合理设计地下室平面和剖面，尽量多的布置停车位是重要的原则。

标签：地下车库；经济性；设计；探讨1、柱网及车位、通车道尺寸合理的柱网及车位、通车道尺寸是地下车库经济性的重要部分。

以小型车为例：最常用且较经济的停车方式之一是垂直后退停车。

需要的最小停车位宽度有两种情况，一种是车尾靠墙时，最小车位为5.3m长×2.4m宽；另一种是车位背靠背的情况，最小车位为5.1m长×2.4m宽，这里的5.1m较老规范以有所减少，老规范为5.3m。

对节省车库尺寸也有所帮助。

以600×600柱子为例，沿车位短边布置柱网时，柱网至少需要300+2.4×3+300=7.8m。

如考虑柱四角的防撞护角，需两边各增加50mm，才更合理。

纵向轴网可按靠外墙4.2m，依次7.9m布置。

通车道通道最小宽度规范限制为5.5m，但通常停车位通道取5.6m，主通车道建议取5.7～6.0m为宜。

无障碍车位尺寸比普通车位要大，需2500×6000，无障碍车位一侧需设置至少1200宽的通道，两辆无障碍车位可以合用一个1200宽通道。

2、微型车位、子母车位及机械车位在车库内存在不满足小型车位的地方，可采用微型车位，微型车位的换算当量为0.7；车位后有空间没有用到，可采用子母车位，具体折算系数需按各地规划条例执行。

举例：DG/TJ08-7-2014上海市建筑工程交通设计及停车库（场）设置标准中有明确字母车位的换算方法：由于地形条件限制，布置停车位可按子母停车位方式设置；1对子母式车位折算为1.5个车位，子母车位折算后总数不得大于核定总车位数的10%。

为了最大限度地增加地库车位数，可局部采用机械车位。

常用的机械车位有机械二层横移式车位，其车位净高一般需要 3.6m，可考虑利用净高本身就满足要求的区域设置机械车位，为了降低机械车位所需的地下室层高，尽量将机械车位设置在柱网中间，利用梁窝的空间设置车位，同时设备风管等管线需尽量布置在行车道区域，不占用车位顶部空间，从而进一步降低层高需求，达到节省造价的目的。
