全站仪悬高测量的方法概述全站仪是一种用于测量地面高度的仪器，常被用于工程测量、土地测量以及建筑测量等领域。
其中，全站仪悬高测量是一种常用的测量方法，它适用于需要精准测量地点高度的情况。
本文将介绍全站仪悬高测量的具体方法步骤。
步骤1. 设置全站仪首先，将全站仪设置在测量点附近平稳的位置。
确保全站仪的三脚架放置稳固，并调整仪器使其水平。
使用水平仪或仪器自带的水平调节功能来确保仪器水平。
2. 设置基准点在测量点附近选择一个基准点。
基准点应确定在测量点的下方，通常选择平坦且稳定的地面。
在基准点上使用一个金属板或其他标志物，以便后续操作中能够准确对齐。
3. 初始测量测量员站在测量点上，携带全站仪测量棒。
将测量棒与全站仪对准，初次测量测得基准点的高度。
4. 悬高测量接下来，需要找到两个合适的参考点A和B，它们分别位于基准点下方和测量点上方。
参考点A可以是地面上的一个固定点，而参考点B可以是测量点附近的一个物体的顶点。
1.先通过全站仪测量棒在参考点A上测得一个高度值X。
2.然后，将全站仪调整到参考点B的位置，并使用测量棒测得高度值Y。
5. 计算悬高差完成测量之后，需要计算测得的高度值X和Y之间的悬高差。
悬高差（H） = Y - X6. 高度测量现在，已经得到了基准点和测量点之间的悬高差。
为了得到准确的测量结果，需要将悬高差添加到初始测量值上。
最终的高度测量值 = 初始测量值 + 悬高差注意事项•在进行全站仪悬高测量之前，应确保仪器及其附件的准确性和稳定性。
•在选择基准点时，应注意选择平稳平整的地面，以确保测量的准确性。
•选择参考点A和B时，应注意选择明显、稳定且易于测量的点。
•在进行测量过程中，要避免触摸或扰动全站仪，以免影响测量结果。
•测量完成后，应及时对测量数据进行记录和处理，确保数据的安全和可靠。
结论全站仪悬高测量是一种常用的测量方法，适用于需要精确测量地面高度的场景。
通过依次测量测点和参考点的高度，并计算悬高差，可以得到准确的地面高度测量值。
全站仪悬高测量注意事项1. 概述全站仪悬高测量是一种常见的测量方法，用于测量建筑物、桥梁、电信塔等高度。
在进行全站仪悬高测量时，需要特别注意以下事项，以确保测量结果的准确性和可靠性。
2. 测量前的准备工作在进行全站仪悬高测量之前，需要进行一些准备工作，以确保测量的顺利进行：•选择合适数量和类型的参考点：在进行悬高测量时，需要选择适当数量和类型的参考点，以提供基准高度。
参考点应该稳定、坚固，并且能够与全站仪进行有效的通信。
•检查全站仪和相关设备的准确性：在开始测量之前，必须确保全站仪和相关设备的准确性。
可以通过进行校准和比较测量结果进行检查。
如果设备存在问题，应及时修复或更换。
•设置测量站点：在选择测量站点时，应考虑以下因素：地形、遮挡物、安全性等。
选取合适的站点能够提供稳定的测量平台，并且可以保证测量时的可视性。
3. 悬高测量的步骤进行全站仪悬高测量时，需要按照以下步骤进行：•建立基准线：在选择测量站点后，首先需要建立一个基准线，以确定全站仪和参考点之间的距离。
•设置全站仪并开启测量模式：在悬高测量开始之前，需要将全站仪设置在测量模式，并进行相关设置，如测量单位、测量频率等。
•进行观测：利用全站仪观测参考点和目标点之间的垂直角度，同时控制全站仪在水平平面上的回转角度。
•记录观测结果：在观测过程中，需要准确记录测量结果。
可以使用表格或电脑软件来记录和分析数据。
•计算测量结果：根据观测结果和基准线的长度，可以计算出目标点的高度。
4. 注意事项在进行全站仪悬高测量时，需要特别注意以下事项：•避免测量误差：在进行观测时，应尽量避免误差的产生。
可以通过多次观测并取平均值，以降低测量误差。
•注意测量环境：在选择测量站点时，应注意周围环境的变化，如温度、湿度、风力等因素的变化可能会对测量结果产生影响。
•保护设备：全站仪是一种精密的测量设备，应注意保护和维护。
在使用后，应妥善存放和清洁设备，以延长设备的使用寿命。

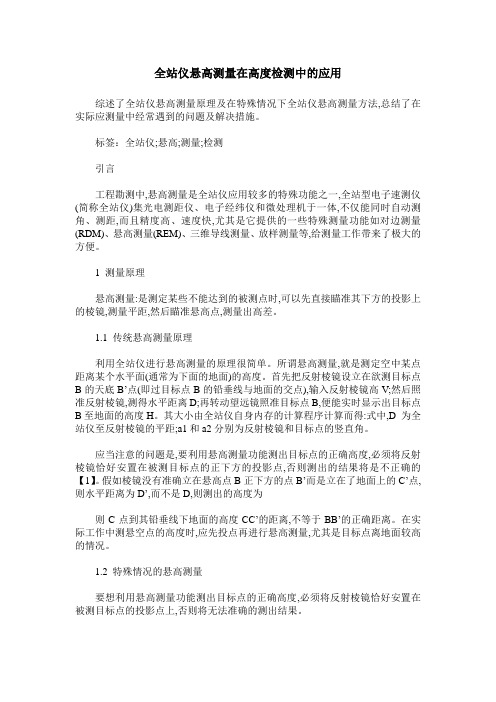

全站仪悬高测量在高度检测中的应用综述了全站仪悬高测量原理及在特殊情况下全站仪悬高测量方法,总结了在实际应测量中经常遇到的问题及解决措施。
标签：全站仪;悬高;测量;检测引言工程勘测中,悬高测量是全站仪应用较多的特殊功能之一,全站型电子速测仪(简称全站仪)集光电测距仪、电子经纬仪和微处理机于一体,不仅能同时自动测角、测距,而且精度高、速度快,尤其是它提供的一些特殊测量功能如对边测量(RDM)、悬高测量(REM)、三维导线测量、放样测量等,给测量工作带来了极大的方便。
1 测量原理悬高测量:是测定某些不能达到的被测点时,可以先直接瞄准其下方的投影上的棱镜,测量平距,然后瞄准悬高点,测量出高差。
1.1 传统悬高测量原理利用全站仪进行悬高测量的原理很简单。
所谓悬高测量,就是测定空中某点距离某个水平面(通常为下面的地面)的高度。
首先把反射棱镜设立在欲测目标点B的天底B’点(即过目标点B的铅垂线与地面的交点),输入反射棱镜高V;然后照准反射棱镜,测得水平距离D;再转动望远镜照准目标点B,便能实时显示出目标点B至地面的高度H。
其大小由全站仪自身内存的计算程序计算而得:式中,D 为全站仪至反射棱镜的平距;a1和a2分别为反射棱镜和目标点的竖直角。
应当注意的问题是,要利用悬高测量功能测出目标点的正确高度,必须将反射棱镜恰好安置在被测目标点的正下方的投影点,否则测出的结果将是不正确的【1】。
假如棱镜没有准确立在悬高点B正下方的点B’而是立在了地面上的C’点,则水平距离为D’,而不是D,则测出的高度为则C点到其铅垂线下地面的高度CC’的距离,不等于BB’的正确距离。
在实际工作中测悬空点的高度时,应先投点再进行悬高测量,尤其是目标点离地面较高的情况。
1.2 特殊情况的悬高测量要想利用悬高测量功能测出目标点的正确高度,必须将反射棱镜恰好安置在被测目标点的投影点上,否则将无法准确的测出结果。
(1)偏置法当测量点不能直接放棱镜或者不能直接照准目标点,就应该通过设置偏置值的方法间接的测量出悬高点投影点坐标再根据悬高测量原理测出悬高点的高度,如图2所示。
全站仪悬高测量误差有多大全站仪是一种现代化的测量仪器，广泛应用于工程测量、建筑测量等领域。
悬高测量是全站仪的常见应用之一，用于测量物体或地点的垂直高度。
然而，任何测量仪器都存在一定的误差，全站仪悬高测量也不例外。
本文将探讨全站仪悬高测量误差的源头和可能的影响因素。
悬高测量误差的源头全站仪悬高测量误差主要来源于以下几个方面：仪器误差全站仪本身存在一定的测量误差，如仪器的定位误差、仪器的角度误差等。
这些误差会直接影响到悬高测量结果的准确性。
在购买和使用全站仪时，应注意选择具有较高准确度和稳定性的仪器，以减小仪器误差对测量结果的影响。
环境条件环境条件也是造成悬高测量误差的一个重要因素。
例如，天气条件的变化会导致大气折射率的变化，从而影响到光线的传播和全站仪的测量精度。
同时，气温、大气湿度等也会对仪器的性能产生影响。
因此，在进行悬高测量时，需尽量选择气候稳定、光线良好的环境，并注意根据环境条件进行适当的修正。
操作人员误差操作人员误差是全站仪悬高测量误差的另一重要源头。
操作人员的操作技巧、经验以及操作中的不规范动作都可能引起测量误差。
为了减小操作人员误差对测量结果的影响，应加强操作人员的培训和规范操作流程。
悬高测量误差的影响因素悬高测量误差的大小受到多个因素的综合影响，下面是几个可能的影响因素：测站条件悬高测量需要选择合适的测站点，测站点的稳定性对测量结果具有一定的影响。
如果测站点地面不平整、不稳定，或者存在较大的振动等因素，都会导致悬高测量误差的增大。
因此，在选择测站点时，应尽量选择平整、稳定的地面，并采取必要的措施以减小振动等因素的影响。
测量距离悬高测量的精度还与测量距离有关。
通常情况下，全站仪的测量范围是有限的，超过一定距离后，测量精度会逐渐降低。
因此，在进行悬高测量时，应注意控制测量距离，确保在合理范围内进行测量。
仪器校准全站仪作为一种精密仪器，在使用之前需要进行校准。
仪器校准的准确性直接影响到悬高测量结果的准确性。
建筑施工中测量工作常见的问题和解决方式建筑施工中的测量工作是非常重要的环节，它直接影响到施工的质量和进度。
在测量工作中常常会遇到一些问题，如果不及时解决，就会影响到整个施工过程。
下面我们将介绍一些常见的问题和解决方式。
问题一：测量精度不高在实际的施工中，由于各种原因，测量精度可能会下降。
这可能是由于测量仪器的精度问题，也可能是由于操作人员的问题。
为了解决这个问题，我们可以采取以下措施：1. 使用精度高的测量仪器：选择合适的测量仪器非常重要，应尽量选择质量好、精度高的测量仪器。
2. 培训操作人员：对于测量工作，操作人员的技术水平非常关键。
我们应该对操作人员进行培训，提高他们的技术水平。
问题二：测量资料丢失或损坏在测量过程中，有时候会因为各种原因导致测量资料丢失或损坏。
这可能会给后续的施工带来很大的困扰。
为了避免这个问题，我们可以采取以下措施：1. 做好测量数据备份：在测量工作完成后，及时将测量数据进行备份，以备后用。
2. 做好测量数据保护：在测量工作过程中，要加强对测量数据的保护，避免数据的丢失或损坏。
问题三：施工现场条件复杂在一些特殊的施工现场，例如山区或者垂直施工等地方，由于现场条件的复杂性，会给测量工作带来很大的困难。
为了解决这个问题，我们可以采取以下措施：1. 检查现场条件：在进行测量前，首先要检查现场条件，了解施工现场的特点和困难，然后根据实际情况采取相应的措施。
2. 使用合适的测量仪器：针对不同的施工现场，选择合适的测量仪器和设备，提高测量的精度和效率。
问题四：测量工作与施工工序之间的协调问题在施工过程中，测量工作需要与施工工序进行协调，以保证施工的顺利进行。
由于不同工序之间的协调不畅，测量工作可能会被拖延或者出现错误。
为了解决这个问题，我们可以采取以下措施：1. 做好施工计划：在施工前，制定合理的施工计划，并将测量工作与施工工序进行合理的安排。
2. 加强沟通：在施工过程中，及时与相关工序的负责人进行沟通，了解施工的进展情况，并根据实际情况进行调整。
