计算机的并行接口,计算机的并行接口大全IEEE1284信号及脚序IEEE-1284定义了一对一的异步双向并行接口。
其中PC机使用A型接头，DB-25孔型插座，包括17条信号线和8条地线，信号线又分为3组，控制线4条，状态线5条，数据线8条。
打印机使用B型接头，为36PIN 0.085inch间距的Champ连接器，称Centronics连接器36PIN Centronics连接器的各脚信号的含义C型：新的Mini-Centronics 36PIN连接器，0.050inch间距，既可用于主机，也可用于外设D型25针和36针Centronics的针脚定义对照：A型、B型、C型连接器的针脚定义对照：4. IEEE1284接口的对接：PC机DB-25与打印机Centronics 36PIN连接器的信号对应关系：PC机边A型（DB-25）与打印机边B 型（Centronics 36PIN）连接器的对接：PC机边A型（DB-25）与打印机边C 型（Mini-Centronics 36PIN）连接器的对接：PC机边C型（Mini-Centronics 36PIN）与打印机边B 型（Centronics 36PIN）连接器的对接：5. IEEE1284硬件接口IEEE-1284定义了2种级别的接口兼容性，Level I 用于产品不需要高速模式，但需要利用反向通道能力的场合；Level II用于长电缆和高速传输率场合。
并行接口输出的是TTL标准的逻辑电平，输入信号也要符合TTL标准。
这种特性可以使接口容易应用在电子设计中。
大部分的PC并行接口能吸收和输出12mA左右的电流，如应用时小于或大于这个值，应使用缓冲电路。
为了保持与早期的Centronics 接口兼容，使用OC（open collector）驱动器，使用上拉电阻（pull-up resisto r）标准电阻值为2.2k欧或4.7k欧。
控制线与状态线仅要求上拉电阻Rp，数据线和Strobe线还要求串联电阻Rs来匹配线路阻抗，调整串联电阻值使其与驱动器的输出阻抗之和等于45欧到55欧的线路阻抗。

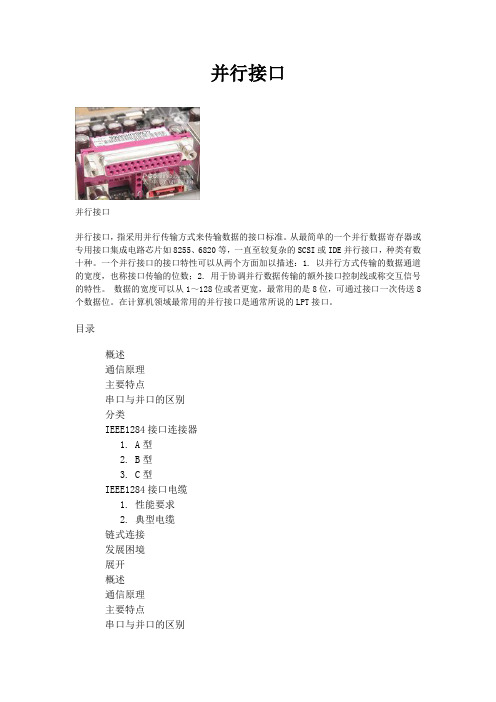

并行接口并行接口并行接口，指采用并行传输方式来传输数据的接口标准。
从最简单的一个并行数据寄存器或专用接口集成电路芯片如8255、6820等，一直至较复杂的SCSI或IDE并行接口，种类有数十种。
一个并行接口的接口特性可以从两个方面加以描述：1. 以并行方式传输的数据通道的宽度，也称接口传输的位数；2. 用于协调并行数据传输的额外接口控制线或称交互信号的特性。
数据的宽度可以从1～128位或者更宽，最常用的是8位，可通过接口一次传送8个数据位。
在计算机领域最常用的并行接口是通常所说的LPT接口。
目录概述通信原理主要特点串口与并口的区别分类IEEE1284接口连接器1.A型2.B型3.C型IEEE1284接口电缆1.性能要求2.典型电缆链式连接发展困境展开概述通信原理主要特点串口与并口的区别分类IEEE1284接口连接器1.A型2.B型3.C型IEEE1284接口电缆1.性能要求2.典型电缆链式连接发展困境展开概述通常所说的并行接口一般称为Centronics接口，也称IEEE1284，最早由Centronics Data Computer Corporation公司在20世纪60年代中期制定。
Centronics公司当初是为点阵行式打印机设计的并行接口，1981年被IBM公司采用，后来成为IBM PC计算机的标准配置。
它采用了当时已成为主流的TTL电平，每次单向并行传输1字节（8-bit）数据，速度高于当时的串行接口（每次只能传输1bit），获得广泛应用，成为打印机的接口标准。
1991年，Lexmark、 IBM、Texas instruments等公司为扩大其应用范围而与其他接口竞争，改进了Centronics接口，使它实现更高速的双向通信，以便能连接磁盘机、磁带机、光盘机、网络设备等计算机外部设备（简称外设），最终形成了IEEE1284-1994标准，全称为"Standard Signaling Method for a Bi-directional Parallel Peripheral Interface for Personal Computers"，数据率从10KB/s提高到可达2MB/s（16Mbit/s）。

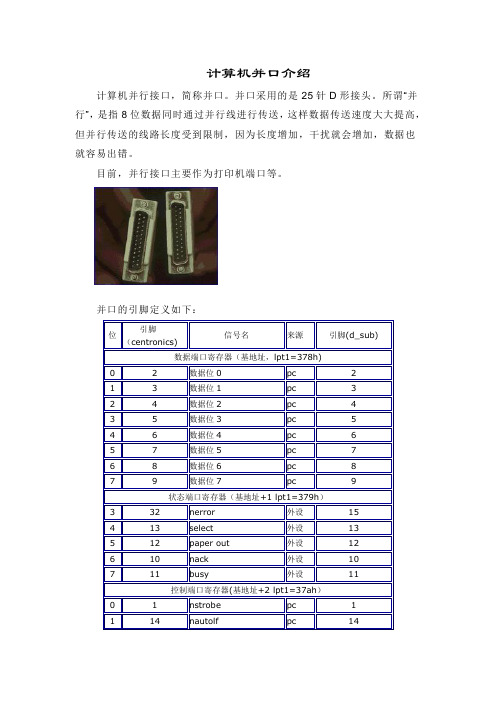

计算机并口介绍计算机并行接口，简称并口。
并口采用的是25针D形接头。
所谓“并行”，是指8位数据同时通过并行线进行传送，这样数据传送速度大大提高，但并行传送的线路长度受到限制，因为长度增加，干扰就会增加，数据也就容易出错。
目前，并行接口主要作为打印机端口等。
并口的引脚定义如下：并口中有3个可访问的寄存器:数据端口、状态端口和控制端口口偏移地址分别为：00h、01h和02h，基地址由FDC37C935的配置寄存器选定，ISA兼容的I/O地址为:378h(278h) ,379h(279h),37Ah(27Ah)。
数据端口寄存器CPU通过这个寄存器与外部设备传送并行数据。
寄存器数据在系统初始化过程中被清除。
当CPU对该寄存器进行写访问时，该寄存器在IOW#信号的上升沿处锁存CPU的写数据,然后把锁存的写数据输出到D[0:7]数据线上。
当CPU对该寄存器进行读访问时，D[O:7]数据线上的内容经并行接口缓冲(不被锁存）后送入CPU。
状态端口寄存器CPU通过这个只读寄存器输入外部设备的状态信息，当CPU对该寄存器进行读访问时，各对应状态信号线上的现行状态信息锁存于这个寄存器中并送至CPU。
状态寄存器各位如下所示。
位7锁存的是Busy输入引脚电平的反码，该位为0表示打印机为忙状态不能接受新的字符数据:为1，表示打印机已准备好接受下一字符数据。
位6锁存的是ACK#输入引脚的状态,该位为0意思是打印机已经收到个字符数据并且可以接受下一个数据了;为1意思是打印机还正在处理上一个字符数据或尚未收到数据。
位5锁存的是PE输入引脚的状态，该位为1表示打印纸已用完:为0表示还有打印纸。
位4锁存的是SLCT输入引脚的状态，该位为1表示打印机巳经联机;为0表示打印机末被主机选择。
位3锁存的是ERROR#输入引脚的状态，该位为0表示一个打印机错误巳被检测到:为0表示没有检测到错误。
控制端口寄存器并行接口对打印机输出的各控制信号是通过CPU写该寄存器来形成的，即由软件实现控制。
计算机接口大全范文1.串口接口（Serial Port）串口接口是一种通过串行通信传输数据的接口，它可用于连接串口设备，如调制解调器、鼠标、键盘等。
常见的串口接口有RS-232C和RS-4852.并口接口（Parallel Port）并口接口是一种通过并行通信传输数据的接口，它可用于连接打印机、扫描仪等设备。
常见的并口接口有IEEE1284B接口（Universal Serial Bus）USB接口是一种高速串行总线接口，它可以连接多种外部设备，如打印机、摄像头、移动存储设备等。
USB接口已经成为目前最为常用的接口标准。
4.PS/2接口PS/2接口是用于连接鼠标和键盘的接口，它有两种类型，分别是PS/2键盘接口和PS/2鼠标接口。
5.扩展卡接口（Expansion Card Slot）扩展卡接口是一种用于连接扩展卡的接口，扩展卡可以增加计算机的功能，如显卡、声卡等。
常见的扩展卡接口有PCI、PCI Express等。
6.显卡接口（Display Interface）显卡接口是用于连接显示器的接口，它可以传输图像信号和控制信号。
常见的显卡接口有VGA、DVI、HDMI、DisplayPort等。
7.音频接口（Audio Interface）音频接口是用于连接音频设备的接口，它可以传输音频信号。
常见的音频接口有耳机插孔、麦克风插孔、音频线接口等。
8.网卡接口（Network Interface）网卡接口是用于连接计算机与局域网或广域网的接口，它可以传输网络数据。
常见的网卡接口有以太网接口和无线网络接口。
9.存储设备接口存储设备接口是用于连接硬盘、光驱等存储设备的接口，它可以传输数据和控制信号。
常见的存储设备接口有SATA、IDE、SCSI等。
10.蓝牙接口（Bluetooth Interface）蓝牙接口是一种用于无线通信的接口，它可以连接蓝牙设备，如手机、耳机等。
蓝牙接口可以传输数据和音频信号。
以上是计算机接口的大部分种类，每一种接口都有自己的特点和应用场景。
并行接口有哪些并行接口是计算机领域中常用的一种数据传输方式，它允许多个数据位同时传输，提高数据传输的速率和效率。
在计算机硬件中存在多种不同类型的并行接口，本文将介绍并行接口的几种常见类型。
1. 并口接口（Parallel Port）并口接口是最早出现的一种并行接口，也被称为打印机接口。
它是计算机与外部设备之间进行并行数据传输的接口，通常用于连接打印机。
并口接口一般采用DB-25接插口，支持传输8位数据，同时提供了一些控制和状态引脚。
2. SCSI接口（Small Computer System Interface）SCSI接口是一种用于连接计算机与外部设备之间的并行接口标准。
它支持多种设备类型的连接，包括磁盘驱动器、光盘驱动器、扫描仪等。
SCSI接口速度较快，同时支持多个设备的连接，并且可通过链路控制器进行设备的管理。
3. 并行ATA接口（Parallel ATA）并行ATA接口，又称为IDE（Integrated Drive Electronics）接口，是一种用于连接计算机与硬盘驱动器之间的标准接口。
该接口采用了IDE线缆进行数据传输，支持传输16位数据，并提供了控制和状态引脚。
并行ATA接口的速度较慢，并且在连接的设备数量上有限制。
4. 并行SCSI接口（Parallel SCSI）并行SCSI接口是一种用于连接计算机与外部设备之间的高性能并行接口。
它是SCSI接口的一种变体，采用了高性能并行电缆进行数据传输，支持高速数据传输和多设备连接。
并行SCSI接口通常用于连接需要较高数据传输速率的设备，如磁带机、光盘库等。
5. 并行通用串行总线（Parallel Universal Serial Bus）并行通用串行总线是一种用于连接计算机与外部设备之间的接口标准。
它是通用串行总线（USB）的一种变体，采用了并行数据传输的方式，提供了更高的数据传输速率。
并行通用串行总线可以同时传输多个数据位，支持高速数据传输和多设备连接。
计算机中的串口和并口COM是串口的意思而LPT(不是LTP)是并口的意思,串口是计算机总线提供的用于数据传输的一个端口,在串口中数据是按位成流传输的,而LPT是传输的另一种端口,在这里一般是按字节成流传输,也就是说串口好比每位排队排一排传输,并口是8位并排排一起传输,虽然感觉LPT这样是串口的8倍,但是由于波特率的原因,所以串口不一定比并口慢,波特率是指每秒传输多少位数据,这里的波特是bit,而不是BYTE(1BYTE=7bit+1bit校验),如果存在这样一个串口它的波特率是100bit/s而1个并口它的珀特率是80bit/s这说明这个串口1秒传100bit,每次传1个,并口传80bit每秒,传10次就可以了但是10次的时间是1秒.为什么会慢,是因为串口实现简单,相同设备下串口可以达到更高的理论传输平率串行接口串行接口，简称串口，也就是COM接口，是采用串行通信协议的扩展接口。
串口的出现是在1980年前后，数据传输率是115kbps～230kbps，串口一般用来连接鼠标和外置Modem以及老式摄像头和写字板等设备，目前部分新主板已开始取消该接口。
并行接口并行接口，简称并口，也就是LPT接口，是采用并行通信协议的扩展接口。
并口的数据传输率比串口快8倍，标准并口的数据传输率为1Mbps，一般用来连接打印机、扫描仪等。
所以并口又被称为打印口。
另外，串口和并口都能通过直接电缆连接的方式实现双机互连，在此方式下数据只能低速传输。
多年来PC的串口与并口的功能和结构并没有什么变化。
在使用串并口时，原则上每一个外设必须插在一个接口上，如果所有的接口均被用上了就只能通过添加插卡来追加接口。
串、并口不仅速度有限，而且在使用上很不方便，例如不支持热插拔等。
随着USB接口的普及，目前都已经很少使用了，而且随着BTX规范的推广，是必然会被淘汰的。
计算机上有串口和并口的地方应该有：硬盘、主板、还有打印机等。
串口一般用于接一些特殊的外接设备。
计算机的并行接口,计算机的并行接口大全IEEE1284信号及脚序IEEE-1284定义了一对一的异步双向并行接口。
其中PC机使用A型接头，DB-25孔型插座，包括17条信号线和8条地线，信号线又分为3组，控制线4条，状态线5条，数据线8条。
打印机使用B型接头，为36PIN 0.085inch间距的Champ连接器，称Centronics连接器36PIN Centronics连接器的各脚信号的含义C型：新的Mini-Centronics 36PIN连接器，0.050inch间距，既可用于主机，也可用于外设D型25针和36针Centronics的针脚定义对照：A型、B型、C型连接器的针脚定义对照：4. IEEE1284接口的对接：PC机DB-25与打印机Centronics 36PIN连接器的信号对应关系：PC机边A型（DB-25）与打印机边B 型（Centronics 36PIN）连接器的对接：PC机边A型（DB-25）与打印机边C 型（Mini-Centronics 36PIN）连接器的对接：PC机边C型（Mini-Centronics 36PIN）与打印机边B 型（Centronics 36PIN）连接器的对接：5. IEEE1284硬件接口IEEE-1284定义了2种级别的接口兼容性，Level I 用于产品不需要高速模式，但需要利用反向通道能力的场合；Level II用于长电缆和高速传输率场合。
并行接口输出的是TTL标准的逻辑电平，输入信号也要符合TTL标准。
这种特性可以使接口容易应用在电子设计中。
大部分的PC并行接口能吸收和输出12mA左右的电流，如应用时小于或大于这个值，应使用缓冲电路。
为了保持与早期的Centronics 接口兼容，使用OC（open collector）驱动器，使用上拉电阻（pull-up resist or）标准电阻值为2.2k欧或4.7k欧。
控制线与状态线仅要求上拉电阻Rp，数据线和Strobe线还要求串联电阻Rs来匹配线路阻抗，调整串联电阻值使其与驱动器的输出阻抗之和等于45欧到55欧的线路阻抗。
比如驱动IC输出阻抗为15欧，则需要33欧的串联电阻。
IEEE-1284接口芯片：因为最小输出驱动电压为2.4V, 标准TTL的+5V或低压TTL 的+3.3V的芯片都可以使用。
Fairchild、ST、TI公司都有类似芯片，如74ACT1284、74LVC161284、74LV161284等，还有专用的ESD芯片74F1071等。
6. IEEE1284信号规格表本文参考了以下资料，表示感谢：温正伟原载电子报的资料/Design_Connector_1284.html /ieee1284.html/1284int.htm/devzone/cda/tut/p/id/3466/系统分类:接口电路|用户分类:信号接口|标签:并行接口IEEE-1284 打印机Centronics D25 |来源:整理|点击查看原文发表评论阅读全文(2165) | 回复(0)发表于2007/12/30 1:45:502计算机的并行接口（2）2. IEEE1284定义的5种工作模式为了提高Centronics接口的性能，也要兼容过去的标准，IEEE1284定义了5种工作模式：SPP模式：Standard Parallel Port标准并行接口，也称为Compatibility mode兼容模式，Nibble模式：从PC机到外设8-bit数据线，反向4-bit数据线Byte模式：8-bit双向传输，速率在50KB/s 到150KB/s之间EPP模式：Enhanced Parallel Port增强并行接口，允许任一方向的高速字节传输ECP模式：Extended Capabilities Port扩展功能并行接口，允许PC机发送数据块符合IEEE 1284标准的并口，使用设备ID（Device identification sequence）来实现即插即用（Plug and Pl ay）配置，使并口更易于使用。
各种模式都可以使用相同的连接器和电缆连接方式，因硬件和编程方式的不同，传输速度可以从50K Bits/秒到2MB/秒不等。
2.1）SPP模式：即传统的Centronics并行接口，所以也称Centronics mode提供基本的信号，包括8-bit数据线，4条控制线（Strobe、Initialize Printer、Select Printer、Auto Feed lin e）和5条状态线（Busy、Acknowledge、Select、Paper Empty、Fault），需要三个不同的寄存器来进行数据的读写操作。
SPP模式是最基本的工作模式，异步、字节单向传输，数据率在50KB/s 到150KB/s之间。
使用AB-cable 电缆可传6米，而使用新的CC-cable 电缆可达10米。
基本的SPP 模式的时序如图：当打印机准备好接收数据，设BUSY为低，主机发出有效的数据到数据线，等待至少500ns然后发出STR OBE负脉冲持续至少500ns，有效的数据在STROBE上升沿后至少要维持500 ns 。
打印机接收数据并设BUSY有效以指示处理数据，当打印机完成数据接收，发出ACK脉冲至少500ns，然后清除BUSY以指示准备好接收下一个字节数据。
Centronics标准的握手信号略有不同，nStrobe为最小宽度大于1us的负脉冲，nAck为宽度大于5us的响应负脉冲，由于nAck信号的负脉冲较短，一般不会查询它，而是查询Busy。
主机软件通过4步来完成1字节数据通过并口的传输：1. 把有效数据写入数据寄存器2. 检查BUSY状态线，等待其无效（0）3. 写控制寄存器，使STROBE有效（0）4. 写控制寄存器，使STROBE失效（1）SPP模式要求的最小的建立时间、保持时间和脉冲宽度限制了其性能，考虑到软件的等待时间，IEEE1284最大的数据传输率为150 kbytes/s，而Centronics典型为10 kbytes/s，这对于点阵行式打印机已经足够了，但对于高速的激光打印机就显露出不足。
SPP模式下的信号定义：为操作并行口，SPP定义了寄存器，并映射到PC机的I/O空间。
寄存器包括了以并口地址为基址的3块连续的寄存器，并口地址常见为3BCH、378H和278H，其中都包括数据、状态和控制寄存器，分别对应数据、状态和控制信号线操作，通常称为数据端口、状态端口和控制端口。
打印机卡1的地址常为378H，其中数据口0378H、状态口0379H、控制口037AH；打印机卡2的地址常为278H，其中数据口0278H、状态口0279H、控制口027AH。
支持新的IEEE 1284标准的并口，使用8到16个寄存器，地址为378H or 27 8H，即插即用（Plug and Play）兼容的的并口适配器也可以重新加载。
并口的寄存器定义：数据寄存器：所占用的地址是并行接口的基地址，对应于于接口的2－9针状态寄存器：占用的地址是基地址加1，对应于接口的10,11,12,13,15针，是只读寄存器，其中包含一个I RQ中断位(由Ack相反后形成)，当有中断发生这个数据位为“0”。
Bit7（引脚11）在输入+5V电平时，数据值为”0”，有反转的特性。
控制寄存器：占用的地址是基地址加2，对应于接口的1,14,16,17针，其中Bit0,Bit1,Bit3有反转的特性。
Bit4为IRQ应用，当向Bit4写入“1”时，将使ACK（引脚10）信号反相后成为中断请求IRQ信号，通常为IRQ5或IRQ7。
并口使用的3BCH、378H和278H三个基地址几乎都支持SPP、ECP和EPP模式（3BCH这个地址在早期的并口打印机适配器上不支持EPP和ECP模式）。
三个不同基地址的地址段如下：一些集成的1284 I/O控制器使用FIFO buffer传输数据称为Fast Centronics或Parallel Port FIFO Mode，也使用SPP协议，但用硬件产生strobe信号来实现控制信号握手，使数据率能超过500KB/s。
然而，这不是IEEE 1284定义的标准模式。
2.2）Nibble模式：用于从打印机或外部设备得到反向数据的常用方式，Nibble模式利用4条状态线把数据从外设传回电脑。
标准的并行口提供5条外设到PC机的信号线，用于指示外设的状态，利用这些信号线，外设可以分2次发送1字节(8-bit)数据，每次发半字节(nibble:4-bit)信息。
因为nACK信号一般用来提供外设中断，所以难以把传输的nibble(半字节)信息通过状态寄存器（Stat us register）合成1字节，需要软件读状态信号并作相应操作来得到正确的字节信息。
Nibble模式的数据率为50kbps（6米电缆），使用新型10米CC-cable电缆的数据率为150 kbps。
Nibble模式的优势在于具有并口的PC机都可以执行这种方式，但只能用于反向通道为低速率的场合。
下表定义了Nibble模式的信号:下图描述了Nibble模式的基本时序Nibble模式数据传输步骤：1. 主机通过设置HostBusy为低表明可以接收数据2. 外设把第一个半字节（nibble）输出到状态线3. 外设设置PtrClk为低指示nibble数据有效4. 主机设置HostBusy为高指示接收到nibble数据，而正在处理5. 外设设置PtrClk为高应答主机6. 重复步骤1到5来接收第二个半字节（nibble）Nibble模式与SPP模式相似，需要软件通过设置和读取并口的控制信号线来实现协议。
Nibble模式与SPP 模式结合建立完整的双向通道，形成最简单的双向传输方式。
从PC机到外设8-bit数据线，反向4-bit数据线，支持单向打印机接口，提供了全速率的前向传输和半速率的反向传输，速率在50KB/s 到150KB/s之间。
2.3）Byte模式：在数据线上实现反向传输的方式Byte模式利用数据线把8-bit数据从外设传输到主机。
标准并行口的8-bit数据线只能从主机向外设单向传输，需要抑制住控制数据线的驱动器，使数据可以从打印机传到电脑。
Byte模式数据传送，一次传送一个字节，与nibble模式下需要的两数据周期不同，速度和由电脑到打印机的一样，在50KB/s 到150KB/s之间，使用新型CC-cable可在10米电缆上达到500kbps。
下表定义了Byte模式的信号：Byte模式数据传输步骤：1. 主机通过设置HostBusy为低表明可以接收数据2. 外设把第一个字节（byte）数据输出到数据线3. 外设设置PtrClk为低指示byte数据有效4. 主机设置HostBusy为高指示接收到byte数据，而正在处理5. 外设设置PtrClk为高应答主机6. 重复步骤1到5来接收其他字节（byte）数据下图描述了Byte模式的基本时序制造商首先在IBM PS/2并口上增加了对8-bit数据线的读取能力，实现Byte模式，使之成为双向口，称为扩展并口的Type 1。
