HTRS-V变压器容量及空载负载测试仪液晶界面介绍

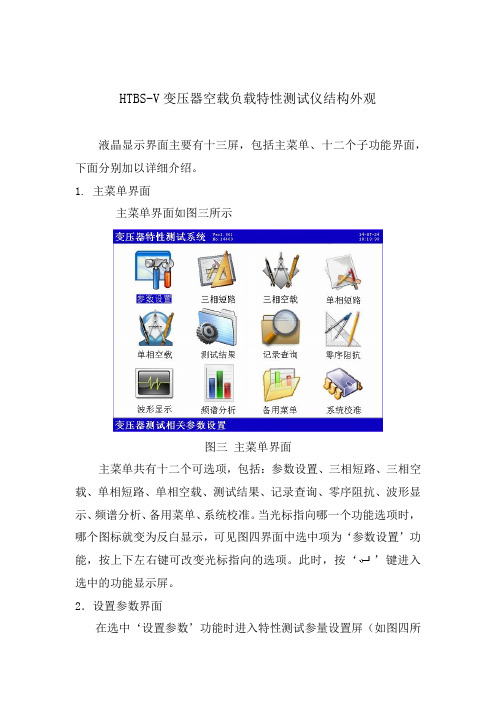

HTBS-V变压器空载负载特性测试仪结构外观液晶显示界面主要有十三屏，包括主菜单、十二个子功能界面，下面分别加以详细介绍。

1. 主菜单界面主菜单界面如图三所示图三主菜单界面主菜单共有十二个可选项，包括：参数设置、三相短路、三相空载、单相短路、单相空载、测试结果、记录查询、零序阻抗、波形显示、频谱分析、备用菜单、系统校准。

当光标指向哪一个功能选项时，哪个图标就变为反白显示，可见图四界面中选中项为‘参数设置’功能，按上下左右键可改变光标指向的选项。

此时，按‘’键进入选中的功能显示屏。

2．设置参数界面在选中‘设置参数’功能时进入特性测试参量设置屏（如图四所示），在此屏中可对变压器特性测试的必要的参数进行设置，包括：试品编号、PT变比、CT变比、设置容量、高额电压、低额电压、高压直阻、低压直阻、当前温度、校正温度、校正指数、校正方式、设置日期、设置时间。

共十二个项目。

图四设置参数屏各项参数的含义和作用如下：试品编号：为了区分所测试的变压器，人为的为其编号（共6位数），以便在查阅时不会将几组结果混淆。

电压变比，电流变比：当采用外接电压、电流互感器进行扩展量程试验时，需要将参数设置为相应的数值。

例如：采用10KV/400V 时，应将电压变比设置为25。

设置容量：被测变压器的额定容量值，用于确定被测变压器的额定电流等参数。

高额定电压：指被试变压器高压侧的额定电压值，用于区别不同输入电压等级的变压器。

低额定电压：指被试变压器低压侧的额定电压值，用于区别不同输出电压等级的变压器。

高压直阻：被测变压器的高压侧绕组的直流电阻值，在这里取3个线电阻平均值。

低压直阻：被测变压器的低压侧绕组的直流电阻值，在这里取3个线电阻平均值。

当前温度：输入当前的被测变压器的本体温度，用于对测试结果自动做温度校正，校正温度：短路试验数据折算的标准温度；因国标给定的短路试验数据都是在规定的标准温度的情况下测试得出，不同类型的变压器的标准温度也不同，例如：油浸式变压器的标准温度为75℃。

变压器综合测试仪快速操作指南一、安全说明 (2)1.1操作者注意事项 (2)1.2一般安全说明 (2)二、仪器检查 (3)三、仪器简要介绍 (3)3.1前面板说明 (4)3.2后面板说明 (7)四、扫描盒简要介绍 (9)4.120PIN/24PIN扫描盒说明 (10)4.248PIN/50PIN扫描盒说明 (12)4.396PIN扫描盒说明 (14)4.4多脚位扫描盒说明： (16)五、变压器单组测试操作指南 (18)六、变压器扫描测试操作指南 (22)七、联系我们 (31)-1-公司声明本说明书所描述的可能并非仪器所有内容，常州市优策电子科技有限公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可通过封面的地址与我公司进行联系。

一、安全说明1.1操作者注意事项尊敬的用户，本产品的设计和制造采用世界最先进的技术和生产工艺，全面保证产品的质量和可靠性。

但是，特别是非专业人士的操作或者非常规使用会存在潜在的危险。

特别声明：只有经过常州市优策电子科技有限公司授权的人员才能执行维修操作。

1.2一般安全说明●本产品电源线须要国家认可。

●本产品使用电源须接地可靠，否则会对测试产生影响。

●本产品电源开关处于“ON”状态时，请勿直接插拔电源线。

●若被测件带电，须进行可靠放电后再使用本仪器测试。

●请勿私自开盖操作。

●怀疑本产品出现故障时，请勿盲目操作，可联系本公司维修人员。

●使用本产品有问题时，可联系本公司技术支持（须提供产品序列号）。

●保持产品的清洁与干燥，请勿在潮湿环境下或易燃易爆环境下操作本产品，并保持适当的通风。

-2-二、仪器检查●收到产品如发现包装严重损坏，请先保留，直到产品整机和附件测试正常。

●检查整机，若发现仪器损坏，请与负责此业务的经销商或本公司联系。

●检查附件，请根据装箱单检查附件，若发现附件缺失或损坏，请与负责此业务的经销商或本公司联系。

VIC-1.0变压器特性测试分析仪使用手册2006年4月目录1．概述电力变压器作为一类重要的静止电气设备，对电力系统和电气设备的安全运行具有极其重要的意义。

例如，电力变压器在空载情况下，高压绕组的电压U1与低压绕组电压U2之比称为电压比，而电压变比试验就是为了检查变压器绕组匝数是否正确，检查变压器的分接头状况，检查绕组有无层（匝）间金属性短路等，为变压器能否投入运行以及能否进行并联运行提供依据。

同时，电力变压器在更换绕组后或特殊情况要求下均要进行空载试验，以测量额定电压下的空载电流和空载损耗，其目的就是检查变压器绕组是否存在匝间短路故障情况，检查变压器铁芯叠片间的绝缘情况，以及变压器穿芯螺杆和压板的绝缘情况，当变压器发生上述故障时，其空载损耗和空载电流都会增大。

电力变压器在更换绕组后还要进行短路阻抗和负载损耗的试验，以检查变压器绕组有无变形或存在股间短路等，当短路阻抗变化2％以上时，变压器绕组一定存在明显变形。

对于变压器由多股绕制的线圈，在出现股间短路后，其股间环流将会造成损耗增加，这些故障情况均能从负载损耗数值中可反映出来。

总之，为保障电力变压器的安全可靠运行，必须定期或不定期地对电力变压器进行各种性能试验，以保证变压器性能参数能满足安全运行的需要。

VIC-1.0变压器特性测试分析仪是采用虚拟仪器技术和软测量技术的设计思想，能满足多种变压器电压变比测试、三相或单相空载特性测试、三相或单相阻抗测试、零序阻抗测试分析等要求，具有高精度、多参数、功能完备、操作简单、维护量少等优点，可计算变压器空载损耗、负载损耗、短路阻抗等。

2．系统安装VIC-1.0变压器特性测试分析仪具有的主要技术特点有：1.具有对三相或单相电力变压器进行电压变比测试分析的功能；2.具有对三相或单相电力变压器进行空载特性测试分析的功能；3.具有对三相或单相电力变压器进行阻抗特性测试分析的功能；4.具有对三相电力变压器进行零序阻抗测试分析的功能；5.对三相交流电压及交流电流的测量精度均满足0.2级表计精度要求；6.基于Windows 9x/NT/2000操作平台的全中文仿真仪表3D图形界面，人机交互接口友好，直观清晰，操作简单，使用灵活；7.软件功能完备，具有实时采集、动态显示、记录保存、追忆回放、报告整理、输出打印等功能；8.实时性强，同步性好；9.各通道具有动态标度变换与非线性补偿功能；10.信号输入通道均具有完善的隔离与保护措施；11.具有高精度、高可靠性，抗电磁干扰能力强；12.采用自锁紧端子设计，使用方便、连接牢固，安全可靠；13.装置体积小，便于携带，外形美观，性价比高；14.硬软件系统具有相对独立性，延扩性好,升级方便，可接受用户定制；3．试验准备3.1 交流电压接线1）在电压变比试验中，应将变压器高压绕组中A、B、C三相交流电压直接接入本测试分析仪的交流电压输入通道端子的1、2、3中，将变压器低压绕组中a、b、c三相交流电压直接接入本测试分析仪的交流电压输入通道端子的4、5、6中。

GDBR-V变压器容量及空负载测试仪前言我国电力系统实行两部制电价：除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费；对于较大用户在投运变压器时还要一次性交纳增容费。

随着电力行业的发展，用电量的增大，自有变压器和个人承包变压器已渐渐占据了配变中相当的份额，随之而来的就是个人为了达到少交费、多用电的目的而采取的各种弄虚作假的手段（主要是改、换变压器铭牌）；有些用户年偷电费额达数十万之多，电力部门苦于没有有效的控制手段。

有源变压器特性-容量综合测试仪是我公司针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。

它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

容量测试结果准确率达100%。

它一种设备相当于四种设备：有源变压器容量测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。

它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。

该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。

它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

DBR-V变压器容量及空负载测试仪一、功能特点1、可精确测量各种配电变压器的容量，无源测量，方便、准确。

2、内部自带电源、自动产生三相大功率测试电源。

变压器容量测试仪操作指南一、概述二、仪器配置1.变压器容量测试仪主机：包括仪器控制面板、显示屏、操作按钮等。

2.测试连接线：用于连接被测变压器和仪器主机。

3.夹具夹：用于连接测试连接线和变压器端子。

4.电源线：用于给仪器主机供电。

三、操作步骤1.连接测试线a.将主机的测试连接线插头接入主机的测试接口上。

b.将另一端的测试连接线插头接入夹具夹的测试接口上。

c.将夹具夹的另一端接入被测变压器的端子上。

2.参数设置a.打开仪器主机，进入仪器主界面。

b.通过操作按钮或触摸屏选择“参数设置”选项，进入参数设置界面。

c.按照被测变压器的额定容量设置测试仪的参数。

参数包括电压、电流、功率因数等。

d.设置好参数后，保存设置并退出参数设置界面。

3.开始测试a.在主界面选择“开始测试”选项，进入测试界面。

b.确认被测变压器的连接正确无误后，开始进行测试。

c.仪器主机会根据设置的参数自动控制测试电压和电流，并实时显示变压器的容量数据。

d.测试完成后，仪器主机会自动停止，并显示测试结果。

四、注意事项1.在进行测试之前，需仔细检查测试连接线、夹具夹等设备的连接是否牢固。

2.在设置测试参数时，应根据被测变压器的额定容量合理设置电压、电流、功率因数等参数。

3.在测试过程中，应密切观察仪器主机上的显示数值，确保测试数据的准确性。

4.测试过程中发现异常情况，应立即停止测试并检查设备的连接和工作状态。

5.完成测试后，应将仪器主机关闭，并拔掉电源线。

五、维护保养1.定期检查测试连接线、夹具夹等设备的外观是否损坏，如有损坏应及时更换。

2.保持仪器主机的干燥清洁，避免水和灰尘进入仪器内部。

3.定期校准仪器主机的显示准确性，确保测试数据的准确性。

4.不使用时，应将仪器主机存放在干燥通风的地方，避免受潮或受热。

六、故障排除1.当仪器主机无法正常开机时，可以尝试检查电源线是否接好，并尝试更换电源插座。

2.如果测试结果不准确或显示异常，请检查测试连接线和夹具夹的连接是否正常。

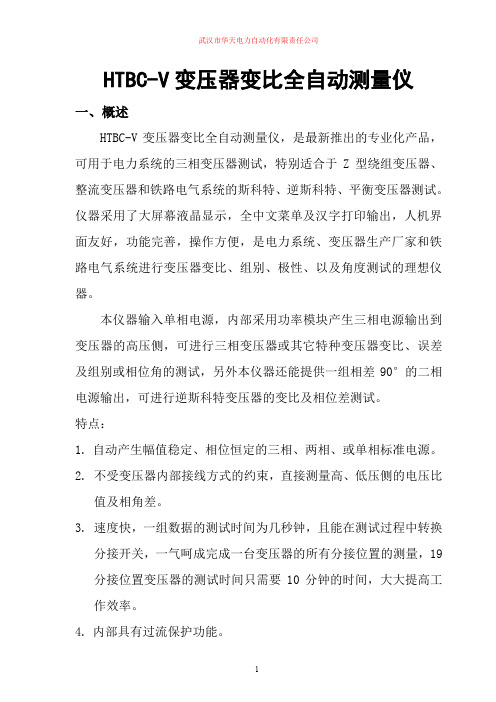

HTBC-V变压器变比全自动测量仪一、概述HTBC-V变压器变比全自动测量仪，是最新推出的专业化产品，可用于电力系统的三相变压器测试，特别适合于Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试。

仪器采用了大屏幕液晶显示，全中文菜单及汉字打印输出，人机界面友好，功能完善，操作方便，是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想仪器。

本仪器输入单相电源，内部采用功率模块产生三相电源输出到变压器的高压侧，可进行三相变压器或其它特种变压器变比、误差及组别或相位角的测试，另外本仪器还能提供一组相差90°的二相电源输出，可进行逆斯科特变压器的变比及相位差测试。

特点：1. 自动产生幅值稳定、相位恒定的三相、两相、或单相标准电源。

2. 不受变压器内部接线方式的约束，直接测量高、低压侧的电压比值及相角差。

3. 速度快，一组数据的测试时间为几秒钟，且能在测试过程中转换分接开关，一气呵成完成一台变压器的所有分接位置的测量，19分接位置变压器的测试时间只需要10分钟的时间，大大提高工作效率。

4. 内部具有过流保护功能。

5. 测试结果不受工频电源频率及幅值波动的影响。

6. 尤其适用于特种变压器的变比及相位差测试。

7. 真正意义上的三相同时测量。

8. 具备RS232接口，方便生产厂家的测试自动化要求。

具备数据存储功能，可以保存2048组测试数据，并能通过RS232接口上传到计算机。

二、技术指标1.变比测试范围： 1～50002.组别测试范围： 1～123.变比测试准确度：±0.2%4.相位差测试范围：0～360°5.相位差测试准确度：0.2°6.仪器电源输入：220V±22V 、50Hz±1Hz三、仪器外观及面板介绍图 1图 2四、仪器使用接线（注意：高/低压侧不能接反）三相电力变压器或者整流变压器的接线图如图３所示。

HTRL-V变压器容量测试仪HTRL-V变压器容量测试仪操作方法1.液晶显示屏分为两部分，上部显示菜单及测量数据；下面两行为反白字体，显示下一步操作提示。

2.将被测变压器分接开关置于额定分接位置（10kV/400V），接好线路，打开电源后进入状态（1）。

该状态下可按“▲”，“▼”键调节液晶显示对比度，仪器自动存储调节最后的对比度值。

按确定键进入主菜单状态（2）。

进入状态（2）以后除关机之外不能再回到状态（1）。

状态（2）菜单为功能选择菜单，对于复合功能型号，在该菜单下选择所需功能，按“确定”或直接按数字键进入选择功能子菜单（3）。

之后应该看所选择功能对应的专用说明书，根据说明书继续后续操作。

HTRL-V变压器容量测试仪3. 设置辅助参数在启动测量之前请确认输入正确的辅助参数，在状态（3），将光标指向“设置辅助参数”，按“确定”键或直接按数字键“3”进入状态（4）,显示当前辅助参数值。

每次开机或仪器功能切换后，辅助参数设定值可记忆，关机不丢失，只有改变仪器主功能时，辅助参数值才会设定为默认值，可根据需要重新输入。

各参数说明如下：设备编号：可输入最多九位数字或英文字符（如出厂编号），用于标识被测设备。

电压等级：按国标测量时选择和被测变压器一致的额定电压，按非标变压器测量时设置为“非标”。

额定高压：高压侧额定电压，电压等级选择国标时，从列表中选择设置。

电压等级选择非标时，需手动输入高压侧额定电压。

额定低压：低压侧额定电压，电压等级选择国标时，从列表中选择设置。

电压等级选择非标时，需手动输入低压侧额定电压。

额定温度：变压器绕组额定温度，用于温度换算，初始值75.0℃。

当前温度：变压器绕组当前温度，用于温度换算，初始值20.0℃。

阻抗电压：变压器的阻抗电压，用于按非标测量时计算实测容量。

HTRL-V变压器容量测试仪辅线电阻：应输入低压侧短路线每相平均电阻（换算到额定温度），测量时仪器内部自动消除附加电阻的影响。

无源测量变压器容量测试仪使用说明变压器容量测试仪一、功能特点及用途：目前，我国电力系统缴纳电费时除了缴纳计量装置所计量的费用外，还要根据变压器容量缴付军功损耗电量和不克损耗电量的补贴。

对于很大用户在投运变压器时还要一次性缴纳增容费。

因此，对变压器的容量展开测试就是保护供用双方经济利益必不可少的重要环节。

由于能源紧缺，电价飙升，有些用户受到利益诱惑更改变压器铭牌，以大容量变压器充小容量变压器，逃漏电量补回费用。

该变压器容量测试仪是专门用于在低电压、小电流情况下测试标准配电电力变压器容量的仪器。

该仪器电路设计精巧，思路独特，性能优越，功能强大，完全满足现场配电电力变压器容量测试的要求。

该仪器内部使用一流的a/d同步交流取样及数字信号处理技术，操作方式直观，接线便利，数据精确可信，化解了配电变压器容量测试的难题，并可以表明、列印用户关心的测量数据。

采用该仪器可以大大提高工作效率，减低劳动强度。

该仪器主要用于配电变压器的容量检测，在不外接电压、电流互感器的情况下，单机可直完成1000kva以下的配电变压器在全电压、全电流条件下容量试验。

该设备采用了单相试验电源方式和三相试验电源方式测量变压器容量的方式。

单相电源试验方式尤其实用在现场没有电源的情况下使用，只需要带一个单相发电机和该设备即可以完成试验。

该设备为了更能实用于现场，尽量减小试验电源的容量；在变压器10%的额定电流下就可以测出该变压器的容量，也就是说很小的发电机可以完成大容量变压器容量的检测。

该仪器的人机接口使用蓝屏（240*128）全中文的汉字图形显示器，菜单严苛分级，逐步鼓励您顺利完成实验，您只须要开机，按下任意键，仪器提供更多的菜单就可以鼓励您顺利完成你所须要的实验。

二、主要技术参数：测量范围：10v~500v误差范围：全量程范围内0.2级测量范围：0.1a~60a误差范围：全量程范围内0.2级测量范围：10kva~40000kva误差范围：变压器容量测量10%测量范围：45hz~65hz误差范围：全量程范围内±0.05hz表明：外接电压互感器和电流互感器可以拓宽仪器的测量范围。

HTBC-V多功能变比测试仪HTBC-V多功能变比测试仪基本概述一、概述该变比是针对电力系统的三相变压器、特别是Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器设计的。

仪器输入单相电源，由内部功率模块产生三相电源或二相电源，输出到变压器的高压侧，然后高压低压同时采样，最后计算出组别、变比、误差、相位差。

仪器采用大屏幕液晶显示，全中文菜单及汉字打印输出。

仪器内置使用说明书，可随时查阅。

仪器可以通过USB口直接由上位机进行控制,完成设置测量上传数据保存打印等操作。

仪器操作十分方便，是电力系统、变压器生产厂家和铁路电气系统理想的变压器变比组别极性测试仪。

二、安全措施1．使用本仪器前一定要认真阅读本手册。

2．仪器的操作者应具备一般电气设备或仪器的使用常识。

3．本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过 HTBC-V多功能变比测试仪浓、高温、阳光直射等场所使用。

4．仪表应避免剧烈振动。

5．对仪器的维修、护理和调整应由专业人员进行。

6．测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。

7．高、低压电缆不要接反。

8．测单相变压器时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。

9．测试试验变压器时，不可从低压加电，测仪表线圈的电压比，以免发生危险。

10．变压器外壳和仪器的的接地端要良好接地。

但三相变器的中性点不要接地。

单相试验变压器的高压尾不要接地。

三、性能特点1．特别适合特种变压器的变比及相位差测试。

2．特别适合测量带移相的整流变压器的测量，很直观的显示移相的角度3．自动产生幅值稳定、相位恒定的三相(120°)或两相(90°)电源。

4．不受变压器内部接线方式的约束，直接测量高、低压侧的电压比值及相角差。

5．真正意义上的三相同时测量。

HTBC-V多功能变比测试仪6．测试参数一次性设定，转换分接开关后直接测试，自动判断分接位置及转换后的标准变比。

7．速度快，一组数据的测试时间为8秒钟。
