2007注册电气(供配电)专业基础真题

  • 格式：pdf
  • 大小：973.27 KB
  • 文档页数：13

2007年度全国勘察设计注册电气工程师（发输变电、供配电）执业资格考试试卷基础考试（下）二〇〇七年九月单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意。

）1. 图示电路中电流I为下列哪项数值？（）（A）-1A （B）2A （C）-2A （D）3A2. 若电路中，时恰好有，则此时频率为（）kHz。

（A）15.92 （B）16 （C）24 （D）363. 电阻为300Ω的信号源通过特性阻抗为36Ω的传输线向25Ω的电阻性负载馈电，为达到匹配的目的，在传输线与负载间插入一段的无损耗传输线，该线的特性阻抗应为（）。

（A）30Ω （B）150Ω （C）20Ω （D）70Ω4. 图示电路中，，，从0变到8H时，谐振角频率的变化范围是：（）。

（A）（B）（C）（D）不能确定题4图题5图5. 图示电路，，，当时闭合开关S后，应为（）。

（以上各式中）（A）（B）（C）（D）6. 图示电路输入电压U中含有三次和五次谐波分量，基波角频率为。

若要求电阻R上的电压中没有三次谐波分量，R两端电压与U的五次谐波分量完全相同，则L应为下列哪项?（）（A）（B）（C）（D）7. R、L、C串联电路中，在电容C上再并联一个电阻，则电路的谐振频率将：（）。

（A）升高（B）降低（C）不变（D）不确定8. 图示电路中电压是：（）。

（A）48V （B）24V （C）4.8V （D）8V9. 已知正弦电流的初相角为60°，在时的瞬时值为17.32A，经过秒后电流第一次下降为零，则其频率为（）。

（A）50Hz （B）100Hz （C）314Hz （D）628Hz10. 在一个圆柱形电容器中，置有两层同轴的圆柱体，其内导体的半径为2cm，外导体的内半径为8cm，内、外两绝缘层的厚度分别为2cm和4cm。

内、外导体间的电压为150V（以外导体为电位参考点）。

设有一根薄的金属圆柱片放在两层绝缘体之间，为了使两层绝缘体内的最大场强相等，金属圆柱片的电位应为：（）。

（A）100V （B）250V （C）667V （D）360V11. 列写节点方程时，图示部分电路中B点的自导为：（）。

（A）7S （B）-14S（C）5S （D）4S12. 在、，三个元件串联的电路中，电路的暂态属于下列哪种类型？（）（A）振荡（B）非振荡（C）临界振荡（D）不能确定13. 终端短路的无损耗传输线长度为波长的倍数为（）时，其入端阻抗的绝对值不等于特性阻抗。

（A）1/8 （B）3/8 （C）1/2 （D）5/814. 图示图中，在电阻上的有功功率为，则总电路功率因数为：（）。

（A）0.6 （B）0.5（C）0.3 （D）不能确定15. 图示电路中，闭合开关S，且，则等于：（）。

（A）6V （B）18V （C）4V （D）0题15图题16图16. 图示电路电压，，，，，则有效值为：（）。

（A）1.5A （B）0.64A （C）2.5A （D）1.9A17. 图示对称三相电路中，线电压为380V，线电流为3A，功率因素为0.8，则功率表读数为：（）。

（A）208W （B）684W （C）173W （D）0题17图题18图18. 图示电路的戴维南等效电路参数和为：（）。

（A），（B），（C），（D），19. 一高压同轴圆柱电缆，外导体的内半径为b，内导体的半径为a，其值可以自由选定。

若b固定，要使半径为a的内导体表面上场强最小，b与a的比值应该是：（）。

（A）e （B）2 （C）3 （D）420. 正弦电流通过电感元件时，下列关系正确的是：（）。

（A）（B）（C）（D）21. 在，，三个元件的串联的电路中，电路的暂态属于下列哪种类型？（）（A）振荡（B）不能确定（C）临界振荡（D）非振荡22. 图示电路原已稳定，时断开开关S，则等于：（）。

（A）5V （B）25V （C）10V （D）20V23. 图示电路电压含有基波和三次谐波，基波角频率为。

若要求中不含基波分量而将中的三次谐波分量全部取出，则C等于：（）。

（A）（B）（C）（D）24. 若含有R、L的线圈与电容串联，线圈电压，，总电压与电流同相，则总电压为：（）。

（A）20V （B）40V （C）80V （D）58.3V25. 一半球形接地系统，已知其接地电阻为，土壤电导率，设有短路电流500A从该接地体流入地中，有人正以0.6米的步距向此接地系统前进，前足距接地体中心2m，则跨步电压为（）。

（A）512V （B）624V （C）728V （D）918V26. 在某放大电路中，测得晶体管各电极对“地”的电压分别为6V/9.8V/10V，由此可判断该晶体管为（）。

（A）NPN硅管（B）NPN锗管（C）PNP硅管（D）PNP锗管27. 图示桥式整流电路电容滤波电路中，若二极管具有理想的特性，那么，当，，时，约为：（）。

（A）9V （B）10V （C）12V （D）14.14V28. 文氏电桥式正弦波发生器电路如图所示，电路的振荡频率约为：（）。

（A）（B）（C）159Hz （D）题28图题29图29. 一放大电路如图所示，当逐渐增大输入电压的幅度时，输出电压波形首先出现顶部被削尖的现象，为了消除这种失真应采取的措施是（）。

（A）减小（B）减小（C）减小（D）换用小的管子30. 如图所示的理想运放电路，已知，，电源电压15V，，则应为（）V。

（A）20 （B）15 （C）10 （D）5题30图题31图31. 某负反馈放大电路的组成框图如图所示，则电路的总闭环增益等于：（）。

（A）（B）（C）（D）32. 用卡诺图简化具有无关项的逻辑函数时，若用圈“1”法，在包围圈内的×和包围圈外的×分别按（）处理。

（A）1,1 （B）1,0 （C）0,0 （D）无法确定33. 若干个三态逻辑门的输出端连接在一起，能实现的逻辑功能是（）。

（A）线与（B）无法确定（C）数据驱动（D）分时传送数据34. n位寄存器组成的环形移位寄存器可以构成（）计数器。

（A）n （B）（C）（D）无法确定35. 要用256×4的RAM扩展成4K×8RAM，需选用此种256×4RAM的片数为（）。

（A）8 （B）16 （C）32 （D）6436. 由555定时器构成的多谐振荡器如图所示，已知，，，。

电路的振荡频率约为（）Hz。

（A）286 （B）200 （C）127 （D）14037. 时序电路如图所示，其中、和均为8位移位寄存器，其余电路分别为全加器和D 触发器，那么，该电路又具有何种功能？（）（A）实现两组8位二进制串行乘法功能（B）实现两组8位二进制串行除法功能（C）实现两组8位二进制串行加法功能（D）实现两组8位二进制串行减法功能38. 一台变压器，额定功率为50Hz，如果将其接到60Hz的电源上，电压的大小仍与原值相等，那么此时变压器铁心中的磁通与原来相比将怎样变化？（）（A）为零（B）不变（C）减少（D）增加39. 一台三相变压器，，，，Yd接线，已知空载试验（低压侧），，；短路试验（高压侧）时，，。

当变压器在（滞后）时的最大效率为下列何值？（）（A）0.9932 （B）0.9897 （C）0.9722 （D）0.840. 一台并联在电网上运行的同步发电机，若要在保持其输出的有功功率不变的前提下，增大其感性无功功率的输出，可以采用下列哪种办法？（）（A）保持励磁电流不变，增大原动机输入，使功角增加（B）保持励磁电流不变，减小原动机输入，使功角减小（C）保持原动机输入不变，增大励磁电流（D）保持原动机输入不变，减小励磁电流41. 一台隐极同步发电机，分别在、、（滞后）和、、（滞后）两种情况下运行，其中、大小保持不变，而＞，那么两种情况所需的励磁电流相比为下列那种情况？（）（A）（B）（C）（D）无法相比42. 一台三相绕线转子异步电动机，额定频率，额定转速，当定子接到额定电压，转子不转且开路时的每相感应电动势为110V，那么电动机在额定运行时转子每相感应电动势为（）V。

（A）0 （B）2.2 （C）38.13 （D）11043. 一台并励直流电动机，，，，电枢回路总电阻为，拖动额定的恒转矩负载运行时，电枢回路串入的电阻，忽略电枢反应的影响，稳定后电动机的转速为（）r/min。

（A）1295 （B）2812 （C）3000 （D）394744. 我国35kV及容性电流大的电力系统中性点常采用（）。

（A）直接接地（B）不接地（C）经消弧线圈接地（D）经小电阻接地45. 衡量电能质量的指标有（）。

（A）电压（B）频率（C）波形（D）以上三种都有46. 电力系统的部分接线如图所示，各地电网的额定电压示于图中，设变压器工作于接+2.5%的抽头，工作于主抽头，工作于-5%抽头，这些变压器的实际变比为：（）。

（A）T1:10.5/124.025kV，T2:110/38.5kV，T3:33.25/11kV（B）T1:10.5/121kV，T2:110/38.5kV，T3:36.575/10kV（C）T1:10.5/112.75kV，T2:110/35kV，T3:37.5/11kV（D）T1:10.5/115.5kV，T2:110/35kV，T3:37.5/11kV47. 某三相三绕组自耦变压器，为，额定电压为，容量比，实测的短路试验数据如下：，，（1、2、3分别代表高、中、低压绕组，上标“′”表示未归算到额定容量），三绕组变压器归算到低压侧等值电路中的、、分别为：（）。

（A）、、（B）、、（C）、、（D）、、48. 某变电所有2台变压器并联运行，每台变压器的额定容量为，短路损耗，短路电压百分比，空载损耗，空载电流。

变压器运行在额定电压下，变比为，两台变压器流过的总功率为，则两台变压器的总功率损耗为：（）。

（A）（B）（C）（D）49. 一条空载运行的220kV单回输电线，长200km，导线型号为LGJ-300，，，，线路受端电压为205kV，则线路送端电压为（）kV。

（A）200.35 （B）205 （C）220 （D）209.6550. 一条的供电线路，输送有功为，功率因数为0.74。

现装设串联电容器以使末端电压从提高到，为达到此目的选用标准单相电容器，其，为，需装电容器的总容量为：（）。

（A）（B）（C）(D)51. 当高压电网发生三相短路故障时，其短路电流周期分量出现最大瞬时值的条件是（）。

（A）短路前负载，电压初相位为0°（B）短路前负载，电压初相位为90°（C）短路前空载，电压初相位为0°（D）短路前空载，电压初相位为90°52. 系统如图所示，原来出线1的断路器容量是按一台发电机考虑的，现在又装设一台同样的发电机，电抗器应选择（）欧姆，使点发生三相短路时，短路容量不变。

合集下载

2007年度全国注册电气工程师(供配电)上午试题答案

2007年度全国注册电气工程师(供配电)上午试题答案

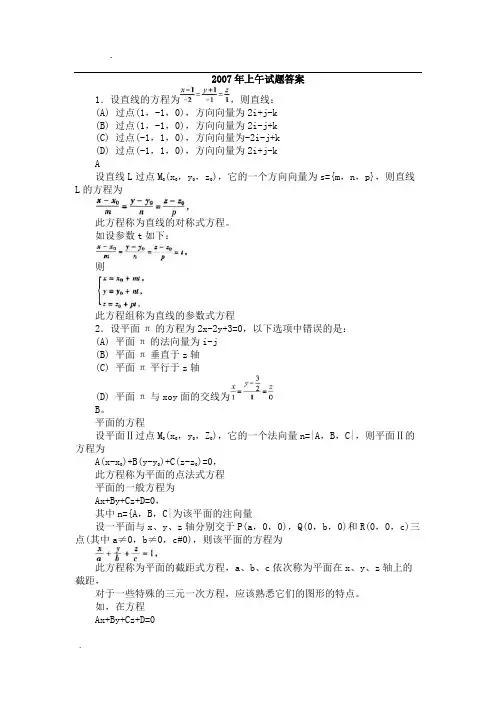

2007年上午试题答案1．设直线的方程为，则直线：(A) 过点(1，-1，0)，方向向量为2i+j-k(B) 过点(1，-1，0)，方向向量为2i-j+k(C) 过点(-1，1，0)，方向向量为-2i-j+k(D) 过点(-1，1，0)，方向向量为2i+j-kA设直线L过点M0(x，y，z)，它的一个方向向量为s={m，n，p}，则直线L的方程为此方程称为直线的对称式方程。

如设参数t如下：则此方程组称为直线的参数式方程2．设平面π的方程为2x-2y+3=0，以下选项中错误的是：(A) 平面π的法向量为i-j(B) 平面π垂直于z轴(C) 平面π平行于z轴(D) 平面π与xoy面的交线为B。

平面的方程设平面Ⅱ过点M0(x，y，Z)，它的一个法向量n=|A，B，C|，则平面Ⅱ的方程为A(x-x0)+B(y-y)+C(z-z)=0，此方程称为平面的点法式方程平面的一般方程为Ax+By+Cz+D=0，其中n={A，B，C|为该平面的注向量设一平面与x、y、z轴分别交于P(a，0，0)，Q(0，b，0)和R(0，0，c)三点(其中a≠0，b≠0，c#0)，则该平面的方程为此方程称为平面的截距式方程，a、b、c依次称为平面在x、y、z轴上的截距，对于一些特殊的三元一次方程，应该熟悉它们的图形的特点。

如，在方程Ax+By+Cz+D=0中，当D=0时，方程表示一个通过原点的平面；当A=0时，方程表示一个平行于x轴的平面；当A=B=0时，方程表示一个平行于xOy面的平面，类似地，可得其他情形的结论。

3．下列方程中代表单叶双曲面的是A。

4．若有，则当x→0时，f(x)是：(A) 有极限的函数(B) 有界函数(C) 无穷小量(D) 比(x-a)高阶的无穷小D。

①若，就称β是比α高阶的无穷小，记作β=0(α)，并称α是比β低阶的无穷小。

②若，就称β是与α同阶的无穷小。

③若，就称β是与α等价的无穷小，记作α～β。

关于等价无穷小。

07注册电气工程师专业基础真题详解

07注册电气工程师专业基础真题详解


（3） τ = RC = R (C1 / / C2 ) = 1× (6 / /3) = 2 μ s ； 由三要素法， uC1 (t ) = uC1 (∞ ) + (uC1 (0 + ) − uC1 (∞ ))e − t /τ = 3.33 + 6.67e − t /τ V 。 若要求 6. 图示电路输入电压 u 中含有三次和五次谐波分量，基波角频率为 1000rad / s 。 电阻 R 上的电压中没有三次谐波分量，R 两端电压与 u 的五次谐波分量完全相同，则 L 应 为下列哪项？
2.
(A) 15.92kHz (C) 24kHz 解：选 A。 由公式可得：
ω=
1 = LC
1 4 × 25 × 10−12
ω 105 = = 15.92kHz 。 = 10 rad / s ， f = 2π 2 × 3.14
5
3. 电阻为 300Ω 的信号源通过特性阻抗为 36Ω 的传输线向 25Ω 的电阻性负载馈电，为达 到匹配的目的，在传输线与负载间插入一段 λ/4 的无损耗传输线，该线的特性阻抗应为： （A）30Ω （B）150Ω （C）20Ω （D）70Ω 解：选 A。 由公式可得：
1 1 − 2 < LC L R12
1 。 LC
8.
图示电路中电压 u 是：
（A）48V （B）24V （C）4.8V 解：选 C。 对 2Ω 左右的电路化解成戴维南等效电路： （1）求开路电压
（D）8V
2007 年度全国注册电气工程师（供配电）执业资格考试基础试卷（下午）答案第 4 页 共 33 页
Z = R + jω L + R1 / /(− j
− jR1 ω 2 L2 R1 ω 2 ( LCR12 − L2 ) − R12 1 ) = R + jω L + = R+ 2 + j ωC ωCR1 − j R1 + ω 2 L2 ωC ( R12 + ω 2 L2 )
2006、2007注册电气工程师【供配电】专业知识真题解析-精

2006、2007注册电气工程师【供配电】专业知识真题解析-精

11．“防间接电击保护”是针对人接触下面哪一部分的防护措施？(A)电气装置的带电部分(B)在故障情况下电气装置的外露可导电部分(C)电气装置外（外部）可导电部分(D)电气装置的接地导体答案：【B】出处：《建筑物电气装置》GB16895.21－2004(第4－41部分：安全防护-电击防护) 413.1.1.1(汇编P259)当回路或设备中发生带电部分与外露可导电部分或保护导体之间的故障时，间接接触防护用电器应自动切断该回路或设备的电源。

电气装置的带电部分：这是直接接触防护的内容，A错；在故障情况下电气装置的外露可导电部分：外露而且在故障情况下的防护，B对；电气装置外（外部）可导电部分：在正常情况下是不发生电击的，C错；电气装置的接地导体：接地导体分工作接地，保护接地等，不够明确，D错。

点评：直接接触防护和间接接触防护容易混淆，学习时注意对比分析。

12．在爆炸性危险环境的2区内，不能选用下列哪一种防爆结构的绕线型感应电动机？(A) 隔爆型(B) 正压型(C) 增安型(D) 无火花型答案【D】出处：《爆炸和火灾危险环境电力装置设计规范》GB50058－1992 2.5.3表2.5.3－1(P21)，表中按各类电机和1区、2区选择防爆结构。

13．某栋25层普通住宅，建筑高度为73m，根据当地航空部门要求需设置航空障碍标志灯，该楼内消防设备用电按一级负荷供电，客梯、生活水泵电力及楼梯照明按二级负荷供电，除航空障碍标志灯外的其余用电设备按三级负荷供电。

该楼的航空障碍标志灯按下列哪一项要求供电？(A) 一级负荷 (B) 二级负荷(C) 三级负荷 (D) 一级负荷中特别重要负荷答案【A】分析：照明部分在《民规》和《照明手册》中有专门的介绍。

出处：《民用建筑电气设计规范》JGJ/T16-2008 10.3.5.6(P125)航空障碍标志灯电源应按主体建筑中最高负荷等级要求供电，本题中最高等级为一级，所以选A。

14．连续或短时工作制电动机的设备功率，当采用需要系数法计算负荷时，应将额定功率统一换算到下列哪一项负载持续率的有功功率？(A) ε=25%(B)ε=50%(C)ε=75% (D)ε=100%答案【A】分析：负荷计算主要集中在配电手册第一章，很重要，年年考。

注册电气工程师专业考试(供配电专业)专业知识下午真题2007年

注册电气工程师专业考试(供配电专业)专业知识下午真题2007年

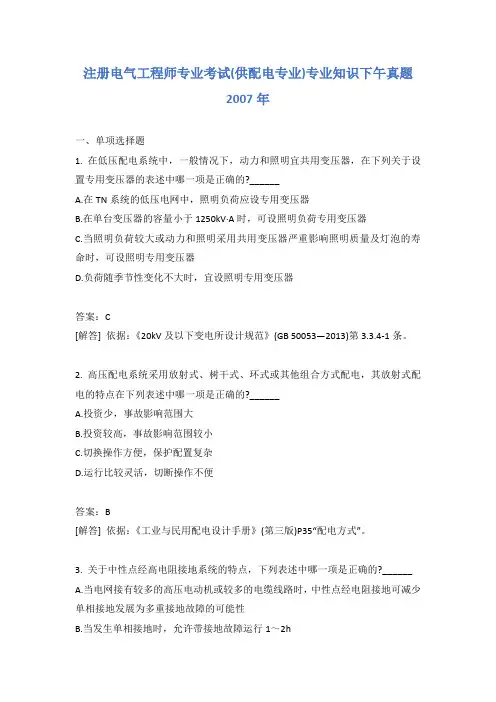

注册电气工程师专业考试(供配电专业)专业知识下午真题2007年一、单项选择题1. 在低压配电系统中，一般情况下，动力和照明宜共用变压器，在下列关于设置专用变压器的表述中哪一项是正确的?______A.在TN系统的低压电网中，照明负荷应设专用变压器B.在单台变压器的容量小于1250kV·A时，可设照明负荷专用变压器C.当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡的寿命时，可设照明专用变压器D.负荷随季节性变化不大时，宜设照明专用变压器答案：C[解答] 依据：《20kV及以下变电所设计规范》(GB 50053—2013)第3.3.4-1条。
