现场用-消防水管安装规范

消防管道装置规范之勘阻及广创作1.范围本工艺尺度适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备装置工程。

2施工准备2.1资料要求：2.1.1消防喷洒管材应根据设计要求选用，一般采取镀锌碳素钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度禁绝等现象。

2.1.2消火栓系统管材应根据设计要求选用，一般采取碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不服等现象。

2.1.3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，概况光洁，无裂纹，启闭灵活，有产品出厂合格证。

2.1.4喷洒头的规格、类型、动作温度应符合设计要求，外型规矩，丝扣完整，感温包无破碎和松动，易熔片无脱落和松动。

有产品出厂合格证。

2.1.5消火栓箱体的规格类型应符合设计要求，箱体概况平整、光洁。

金属箱体无锈蚀，划伤，箱门开启灵活。

箱体方正，箱内配件齐全。

栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。

2.2主要机具：2.2.1套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。

2.2.2套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊等工具。

2.3作业条件：2.3.1主体结构已验收，现场已清理干净。

2.3.2管道装置所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。

2.3.3设备基础经检验符合设计要求，达到装置条件。

2.3.4装置管道所需要的操纵架应由专业人员搭设完毕。

2.3.5检查管道支架、预留孔洞的位置、尺寸是否正确。

2.3.6喷洒头装置按建筑装修图确定位置，吊顶龙骨装置完按吊顶资料厚度确定喷洒头的标高。

封吊顶时按喷洒头预留口位置在顶板上开孔。

3操纵工艺3.1工艺流程：装置准备→干管装置→报警阀装置→立管装置→喷洒分层干支管、消火栓及支管装置→管道试压→管道冲洗→喷洒头支管装置（系统综合试压及冲洗）→节流装置装置→报警阀配件、消火栓配件、喷洒头装置→系统通水试调3.2装置准备：3.2.1认真熟悉图纸，根据施工方案、技术、平安交底的具体措施选用资料，丈量尺寸，绘制草图，预制加工。

消防管道安装规范1.范围本工艺标准合用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。

2施工准备资料要求：消防喷洒管材应依据设计要求采纳，一般采纳镀锌碳素钢管及管件，管壁内外镀锌平均，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度禁止等现象。

消火栓系统管材应依据设计要求采纳，一般采纳碳素钢管或无缝钢管，管材不得有曲折、锈蚀、重皮及凹凸不一样等现象。

消防喷洒系统的报警阀、作用阀、控制阀、延缓器、水流指示器、水泵联合器等主要组件的规格型号应切合设计要求，配件齐备，锻造规矩，表面光洁，无裂纹，启闭灵巧，有产品出厂合格证。

喷洒头的规格、种类、动作温度应切合设计要求，外型规矩，丝扣完好，感温包无破裂和松动，易熔片无零落和松动。

有产品出厂合格证。

消火栓箱体的规格种类应切合设计要求，箱体表面平坦、光洁。

金属箱体无锈蚀，划伤，箱门开启灵巧。

箱体方正，箱内配件齐备。

栓阀外型规矩，无裂纹，启闭灵巧，封闭严实，密封填料完满，有产品出厂合格证。

主要机具：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。

套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊等工具。

作业条件：主体构造已查收，现场已清理洁净。

管道安装所需要的基准线应测定并注明，如吊顶标高、地面标高、内隔墙地点线等。

设备基础经查验切合设计要求，达到安装条件。

安装管道所需要的操作架应由专业人员搭设完成。

检查管道支架、预留孔洞的地点、尺寸能否正确。

喷洒头安装按建筑装饰图确立地点，吊顶龙骨安装完按吊顶资料厚度确立喷洒头的标高。

封吊顶时按喷洒头预留口地点在顶板上开孔。

3操作工艺工艺流程：安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→管道试压→管道冲刷→喷洒头支管安装（系统综合试压及冲刷）→节流装置安装→报警阀配件、消火栓配件、喷洒头安装→系统通水试调安装准备：仔细熟习图纸，依据施工方案、技术、安全交底的详细举措采纳资料，丈量尺寸，绘制草图，预制加工。

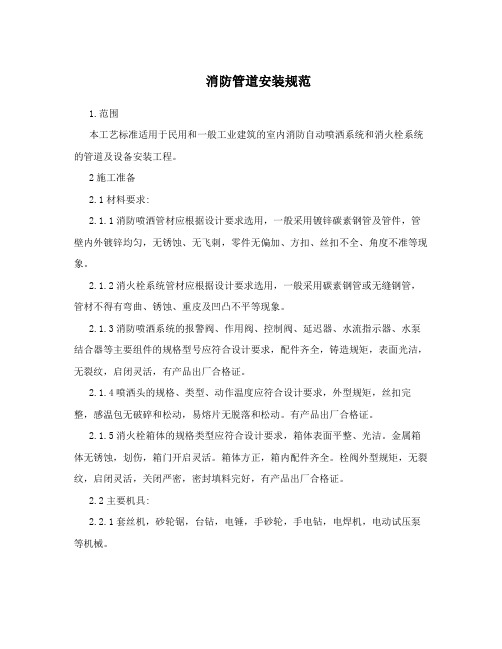

消防管道安装规范1.范围本工艺标准适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。

2施工准备2.1材料要求:2.1.1消防喷洒管材应根据设计要求选用，一般采用镀锌碳素钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。

2.1.2消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。

2.1.3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。

2.1.4喷洒头的规格、类型、动作温度应符合设计要求，外型规矩，丝扣完整，感温包无破碎和松动，易熔片无脱落和松动。

有产品出厂合格证。

2.1.5消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。

金属箱体无锈蚀，划伤，箱门开启灵活。

箱体方正，箱内配件齐全。

栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。

2.2主要机具:2.2.1套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。

2.2.2套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊等工具。

2.3作业条件:2.3.1主体结构已验收，现场已清理干净。

2.3.2管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。

2.3.3设备基础经检验符合设计要求，达到安装条件。

2.3.4安装管道所需要的操作架应由专业人员搭设完毕。

2.3.5检查管道支架、预留孔洞的位置、尺寸是否正确。

2.3.6喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。

封吊顶时按喷洒头预留口位置在顶板上开孔。

3操作工艺3.1工艺流程:安装准备——干管安装——报警阀安装——立管安装——喷洒分层干支管、消火栓及支管安装——管道试压——管道冲洗——喷洒头支管安装(系统综合试压及冲洗)——节流装置安装——报警阀配件、消火栓配件、喷洒头安装——系统通水试调3.2安装准备:3.2.1认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。

消防管道安装规范消防管道安装注意事项消防管道是指用于消防方面，连接消防设备、器材，输送消防灭火用水，气体或者其他介质的管道材料。

由于消防管道常处于静止状态，也因此对管道要求较为严格，管道需要耐压力，耐腐蚀，耐高温性能好。

下面装修界小编就给大家介绍一下消防管道的安装规范，希望能帮助到大家。

消防管道安装规范1、消防管道螺纹连接管道变径时，丝扣连接应采用异径管零件，避免采用补芯。

如需补芯时，弯头上下不得使用，三通零件上只允许用一个，四通零件上不超过两个。

螺纹连接的密封填料应均匀附在管道的螺纹部分。

拧紧螺纹时，不得将密封的材料挤入管内，连接后应将外部清理干净。

2、消防管道焊接连接焊接时，异径管道的管径二者相差不应大于50mm，如大于50mm时，应采用大小头焊接，表面不允许有裂缝、气孔、夹渣、溶合性飞溅、咬边、凹陷、接头坡口错位等。

3、套管(1)管道穿墙，过楼板应加套管、管道焊缝不应置于套管内，穿墙套管长度不得小于墙的厚度。

(2)穿楼板套管应高出楼板或地面50mm。

4、管路加固管道固定采用管道吊架和防晃支架，也需要满足以下要求：(1)在管径为50mm或50mm以上的配水干管或配水管上于少应设置一个防晃支架，管道过长或改变方向时必须增设防晃支架。

(2)相邻两喷头间的管段上至少应设一个吊架。

当喷头间距小于1.8m时，可隔段设置。

(3)吊架、防晃支架宜直接固定于建筑物上，安装位置应符合规范要求。

5、消防管道安装(1)报警阀以后的管路上不应有其他用水设施，并应采用镀锌钢管或镀锌无缝钢管。

(2)自动喷水灭火的管道应设有坡度，并坡向排水管或辅助排水管。

湿式系统干管的坡度不应小于0.002°，配水管、配水支管的坡度不小于0.005°。

(3)所有配水管或配水支管的直径不应小于25mm。

6、减压孔板和节流装置(1)应设在直径为50mm或50mm以上的水平管段上。

(2)孔板应安装在水流转弯下游一侧自管段上，与弯管的距离不能小于设置管段直径的两倍。

消防管道安装要求尺寸规范1. 引言消防管道是建筑物中重要的消防设施之一，负责输送灭火水源。

为确保消防管道系统的正常运行，需要按照一定的尺寸规范进行安装。

本文将介绍消防管道安装的要求和相关的尺寸规范。

2. 排水管道尺寸规范排水管道是消防管道系统的一部分，用于排出消火栓系统中的消防水。

根据消防规范，排水管道应符合以下尺寸规范：•主干排水管道：直径不小于125mm；•支管排水管道：直径不小于100mm；•出口排水管道：直径不小于75mm。

此外，排水管道应保证有足够的坡度，确保水能够自由流动。

3. 消防水池尺寸规范消防水池是储存大量灭火水源的地下水池，常用于高层建筑物和大型商业建筑中。

根据消防规范，消防水池的尺寸应符合以下要求：•水池容量应满足建筑物最高楼层所需的消防水量，并考虑储水量的适度储备；•水池应有足够的空间容纳消防泵和其他设备，方便安装和维护；•水池进出口管道的尺寸应能够满足消防系统的需求，一般为150mm 以上的直径。

4. 管道支架尺寸规范管道支架是支撑和固定消防管道的重要部件，其尺寸规范有助于保证管道的稳定性和安全性。

根据消防规范，管道支架的尺寸应符合以下要求：•支架的间距不应超过管道的最大跨度，一般要求不大于2m；•支架的材质应符合建筑物的耐火等级要求，并具备足够的强度和稳定性；•支架的安装位置应符合设计要求，远离其他建筑物构件和障碍物。

5. 管道弯头尺寸规范消防管道中常用的弯头包括90度弯头和45度弯头，其尺寸规范对消防系统的正常运行至关重要。

根据消防规范，管道弯头的尺寸应符合以下要求：•弯头的半径应满足消防规范中的最小曲率要求，一般不小于1.5倍管道直径；•弯头的圆心角应符合设计要求，一般为90度或45度。

6. 管道连接件尺寸规范消防管道安装中常用的连接件包括法兰、弯头接头、螺纹接头等，其尺寸规范对管道系统的密封性和连接稳定性具有重要影响。

根据消防规范，管道连接件的尺寸应符合以下要求：•连接件的材质应与管道材质相匹配，并具备足够的耐压能力；•连接件的尺寸应符合管道系统的设计要求，确保连接的紧密性和可靠性；•连接件的安装应符合相关的标准和操作规程，保证连接过程的安全性。

施工消防水管规范要求1. 概述消防水管是建筑中重要的安全设施之一，负责供应消防水源以应对火灾等紧急情况。

为了确保施工消防水管的安全可靠运行，需要严格遵守相关规范要求。

本文将介绍施工消防水管的规范要求，并给出相应的实施建议。

2. 选择材料2.1 管道材质施工消防水管的材料应选用耐腐蚀、耐高温的材料，常见的材料包括钢管、铜管和不锈钢管。

根据实际需求和消防水系统的规模，选择适当的管材。

2.2 阀门材料阀门是消防水管系统中的重要组成部分，负责控制水流。

阀门的材料应选用耐腐蚀、密封性能好的材料，常见的材料有不锈钢、铜合金等。

3. 设计要求3.1 管道布置施工消防水管的布置应合理，保证消防水源能够覆盖建筑内的每个区域。

在设计过程中，需要考虑建筑物的结构特点、使用功能和消防水系统的容量等因素。

3.2 管道直径管道直径的选择应根据消防水系统的流量需求进行设计。

一般情况下，消防水系统的管道直径不应小于50mm，以确保足够的水流量。

3.3 管道施工间距施工消防水管的最小间距应符合相关规范要求，以保证管道之间有足够的空间进行维护和检修。

3.4 阀门设置阀门的设置应考虑到消防水系统的使用需求，确保在火灾发生时能够迅速切断或开启水源。

阀门的安装位置和数量应符合相关规范要求。

4. 安装要求4.1 管道连接管道的连接应采用可靠的方法，确保连接处不泄漏。

常见的连接方式有螺纹连接、焊接和卡套连接等，具体选择应根据管道材料和工程要求来确定。

4.2 阀门安装阀门的安装应牢固可靠，确保阀门能正常运行。

在安装过程中，应注意阀门的方向和操作方式，方便使用者进行操作。

4.3 管道支架管道应采用合适的支架进行固定，以防止管道发生位移或下沉。

支架的材料应选用耐腐蚀、耐高温的材料，并按照相关要求进行安装。

5. 检测与验收5.1 施工过程检测在施工过程中，应定期进行管道的检测，确保管道的连接处没有泄漏或其他损坏情况。

检测方法可以采用压力测试等。

5.2 施工质量验收施工完毕后，应进行质量验收，以确保施工消防水管符合相关规范要求。

消防管道安装规范1。

范围本工艺标准适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。

2施工准备2。

1材料要求：2。

1。

1消防喷洒管材应根据设计要求选用，一般采用镀锌碳素钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象.2。

1。

2消火栓系统管材应根据设计要求选用,一般采用碳素钢管或无缝钢管,管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。

2。

1.3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求,配件齐全，铸造规矩，表面光洁,无裂纹，启闭灵活，有产品出厂合格证。

2.1。

4喷洒头的规格、类型、动作温度应符合设计要求,外型规矩，丝扣完整，感温包无破碎和松动,易熔片无脱落和松动。

有产品出厂合格证。

2.1.5消火栓箱体的规格类型应符合设计要求,箱体表面平整、光洁.金属箱体无锈蚀,划伤，箱门开启灵活.箱体方正，箱内配件齐全.栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。

2.2主要机具：2.2。

1套丝机，砂轮锯，台钻,电锤，手砂轮,手电钻，电焊机，电动试压泵等机械。

2。

2.2套丝板，管钳、台钳，压力钳,链钳，手锤,钢锯,扳手，射钉枪，倒链、电气焊等工具。

2.3作业条件:2.3.1主体结构已验收，现场已清理干净。

2.3.2管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。

2。

3.3设备基础经检验符合设计要求，达到安装条件。

2。

3。

4安装管道所需要的操作架应由专业人员搭设完毕。

2。

3.5检查管道支架、预留孔洞的位置、尺寸是否正确。

2。

3.6喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。

封吊顶时按喷洒头预留口位置在顶板上开孔.3操作工艺3.1工艺流程：安装准备——干管安装——报警阀安装--立管安装——喷洒分层干支管、消火栓及支管安装-—管道试压——管道冲洗——喷洒头支管安装（系统综合试压及冲洗)—-节流装置安装——报警阀配件、消火栓配件、喷洒头安装—-系统通水试调3。

消防水管安装规范消防水管安装规范是为了确保消防设施的正常运行和有效应对火灾等紧急情况，保障人们的生命财产安全而制定的一系列标准和要求。

下面是关于消防水管安装规范的详细内容。

1. 消防水管的选择和材质（1）消防水管应选用抗压、耐腐蚀、耐高温等特点的管材，如无缝钢管、不锈钢管等。

（2）消防水管的直径应根据消防水系统的设计要求进行选择，一般应满足系统流量和压力的需要。

（3）消防水管的接头应采用可靠的连接方式，如焊接、螺纹连接等。

2. 消防水管的布置和安装（1）消防水管的布置应符合设计要求，保证供水可靠、分布合理。

（2）消防水管应距离其他管道和电气设备一定的距离，以防止发生交叉干扰或发生意外事故。

（3）消防水管应设置分支管、阀门和消防用水取水设备，以便于维修和使用。

（4）消防水管的安装应牢固可靠，保证不会出现水力冲击、漏水、断裂等问题。

3. 消防水管的施工和验收（1）消防水管的施工要按照相关标准和规范进行，保证施工质量和安全。

同时，注意施工现场的消防安全，防止火灾和意外事故的发生。

（2）消防水管的施工过程应做好记录，包括施工图纸、工程进度、施工质量检验等内容，以备验收时的查验。

（3）消防水管的验收应由消防设施专业机构进行，对水管的布局、连接、压力测试、泄漏检测等进行检验，确保消防系统的正常运行和有效性。

4. 消防水管的维护和保养（1）定期对消防水管进行检查，防止管道老化、腐蚀和堵塞等问题的发生。

如发现问题应及时修复或更换。

（2）定期保养消防水管的阀门、分支管等设备，确保其正常使用和灵活性。

（3）组织定期的消防演练和培训，提高员工对消防设施的了解和操作能力。

通过遵守消防水管安装规范，可以确保消防水系统的可靠性、实用性和安全性。

只有在火灾发生的紧急情况下，才能提供立即的消防用水，有效地控制火势的蔓延，保护人们的生命财产安全。

因此，所有建筑和场所都应严格按照消防水管安装规范进行设计、施工和验收，并加强维护和保养工作，以确保消防水系统的正常运行和应急处置能力。

-#消防管道安装规范1.范围本工艺标准合用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。

2施工准备2.1 资料要求：2.1.1 消防喷洒管材应依据设计要求采纳，一般采纳镀锌碳素钢管及管件，管壁内外镀锌平均，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度禁止等现象。

2.1.2 消火栓系统管材应依据设计要求采纳，一般采纳碳素钢管或无缝钢管，管材不得有曲折、锈蚀、重皮及凹凸不一样等现象。

2.1.3 消防喷洒系统的报警阀、作用阀、控制阀、延缓器、水流指示器、水泵联合器等主要组件的规格型号应切合设计要求，配件齐备，锻造规矩，表面光洁，无裂纹，启闭灵巧，有产品出厂合格证。

2.1.4 喷洒头的规格、种类、动作温度应切合设计要求，外型规矩，丝扣完好，感温包无破裂和松动，易熔片无零落和松动。

有产品出厂合格证。

2.1.5 消火栓箱体的规格种类应切合设计要求，箱体表面平坦、光洁。

金属箱体无锈蚀，划伤，箱门开启灵巧。

箱体方正，箱内配件齐备。

栓阀外型规矩，无裂纹，启闭灵巧，封闭严实，密封填料完满，有产品出厂合格证。

2.2 主要机具：2.2.1 套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。

2.2.2 套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊等工具。

2.3 作业条件：2.3.1 主体构造已查收，现场已清理洁净。

2.3.2 管道安装所需要的基准线应测定并注明，如吊顶标高、地面标高、内隔墙地点线等。

2.3.3 设备基础经查验切合设计要求，达到安装条件。

2.3.4 安装管道所需要的操作架应由专业人员搭设完成。

-#2.3.5 检查管道支架、预留孔洞的地点、尺寸能否正确。

2.3.6 喷洒头安装按建筑装饰图确立地点，吊顶龙骨安装完按吊顶资料厚度确立喷洒头的标高。

封吊顶时按喷洒头预留口地点在顶板上开孔。

3操作工艺3.1 工艺流程：安装准备→ 干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→管道试压→管道冲刷→喷洒头支管安装（系统综合试压及冲刷）→节流装置安装→报警阀配件、消火栓配件、喷洒头安装→ 系统通水试调3.2 安装准备：3.2.1 仔细熟习图纸，依据施工方案、技术、安全交底的详细举措采纳资料，丈量尺寸，绘制草图，预制加工。

消防水管安装规范消防水管是指为了预防、控制和扑灭火灾，保护人民生命财产安全而安装的一种管道设施。

消防水管的安装规范是保证其正常运行和有效灭火的重要保障。

下面是消防水管安装规范的主要内容：1. 管道选材：消防水管一般采用无毒无味的铸铁管、钢管或塑料管材。

选材时应考虑管道的耐压性、耐腐蚀性和易于施工等因素。

2. 管道设计：根据建筑物的布局、平面图和消防需求，合理确定管道的布置和管径。

水源管道应保证足够的流量和压力；消防水管应直径不小于100mm，并按照建筑消防水系统设计规范进行管道设计。

3. 安装位置：消防水管应布设在建筑物的主要通道和防火分区内，并且应尽量避免与电力线、燃气管道等有害物质交叉，以确保消防通道的畅通。

4. 安装高度：消防水管应根据建筑物的高度合理设置，一般地面以下1.5m至2m的高度。

在悬挂或埋设时，应保持水管的标高设置，并且设置阀门和消防接头，以备消防车辆连接。

5. 固定支架：消防水管应采用合适的固定支架进行固定，以确保管道的稳定和牢固。

支架材料应耐腐蚀、防锈，且符合相关标准要求。

6. 弯头和接头：消防水管安装时，应使用合适的弯头和接头连接，以减少压力损失和水流速度变化。

接头处应密封良好，确保不漏水。

7. 阀门和阀门操作装置：消防水管应根据需要设置合适的阀门和阀门操作装置，便于消防人员操作和随时切断供水管道。

8. 标识和识别：消防水管应标有明显的标识和识别，以便消防人员可以快速地辨别和操作。

9. 日常维护：消防水管的维护是确保其正常运行的关键。

应定期进行巡视，检查是否有漏水、堵塞、老化等问题，及时进行修复和更换。

10. 灭火装置：消防水管应连接消防水泵或消防栓，保证有足够的水压和流量，满足消防灭火的要求。

总之，消防水管的安装规范是建筑消防系统中的重要环节，只有按照规范进行安装和维护，才能保证消防水管的正常运行，有效灭火，确保人员的生命财产安全。
