第十一章 轴及轴毂联接
11-1 答：Ⅰ轴为传动轴，Ⅱ轴、Ⅲ轴、Ⅳ轴为转轴，Ⅴ轴为心轴。

11-2 答：见表11-2。

11-3 答： 由左到右：1）键槽位置错误，2）动静件之间应有间隙，3）轴承盖处应设密封装置，4）应有调整垫片，5）轴承内圈定位过高，6）与轮毂相配的轴段长度应短于轮毂长度，7）轴段过长，不利于轴承安装，应设计为阶梯轴，8）轴承内圈无定位。

改进后输出轴的结构如题11-3解图：
题11-3解图
11-4 解：1．作计算简图并求轴的支反力（图b ）
水平面的支反力
N 1242N 25027375725072t AH =×=×=
F R 垂直面的支反力
2．计算弯矩并作弯矩图（图c ）
水平面弯矩图
M H =R AH ×178=2124×178N·mm =378N·m
垂直面弯矩图
M V1=R A V ×178=－190×178N·mm=－33800N·mm
M V2=R BV ×72=2910×72N·mm=210000N·mm
合成弯矩图（图d ） 3．计算转矩并作转矩图(图e)
T =F t d/2=7375×400/2=1475000N·mm
N 901N 250272720/2004217125072/2r a AV
=×−×=⋅−⋅=F d F R mm
N 380000mm N 37800033800222H 2v11⋅=⋅+=+=M M M mm
N 320004mm N 378000210000222H 2v22⋅=⋅+=+=M M M N 5251N 250
1783757250178t BH =×==F R ×N 2910N 2501782720/20042171250178/2r a BV =×+×=⋅+⋅=d F R F
计算截面C 的当量弯矩
mm
N 963133mm N )1475000(0.6380000)(22221d1⋅=⋅×+=+=T αM M M d2=M 2=432000N·mm
按弯扭合成应力校核轴的强度
根据轴的材料为45钢，调质处理，由表11－2查得[σ－1]=60MPa 。

由轴的结构简图及当量弯矩图可知截面C 处当量弯矩最大，是轴的危险截面，考虑C 处有一键槽，由式（11－3）可得
MPa 6.20MPa )03.180(0.19631333d1d ≈÷×==z
W M σ 前面已查得[σ－1]=60MPa 。

因此σe ＜[σ－1]，故安全。

11-5 解: 因此平键联接处于轴端，故选用C 型平键，轮毂宽度L ′=120mm ，齿轮、轴、
键都采用钢材，查表11-8[σp ]=110 MPa 。

查机械设计手册得 b =22mm ，h =14mm ，取L =110mm ， l =L －b /2=110－22/2=99mm ，k ≈h /2=7mm ，
由式（11-5a ）可得所选平键传递的最大转矩为
mm
N 30492002/809971102][p ⋅=×××==kld/σT 所选平键的标记为：键22×110 GB/T1097—2003
11-6 解：１．选择轴的材料，确定许用应力
选择轴的材料为45钢。

调质处理，由表11-2查得[σ－1]=60MPa
２．求从动轴上的功率P 2和转矩T 2
若取齿轮传动的效率（包括轴承效率在内） =0.97，则 齿
ηkW
88.30.97kW 42=×==齿P ηP mm N 285000mm N 1303.88109.55109.5562262⋅=⋅××=×=n P T
３．求作用在大齿轮2上的力
齿轮2的受力情况如图b 所示，则
N 1900N 3002850002222t =×==d T F
707N N cos12tan201900cos tan n t r =×==°°βαF F
404N
N tan121900tan t a =×==°βF F 圆周力F t 、径向力F r 及轴向力F a 的方向如图所示。

４．估算轴的最小直径，选取联轴器型号
根据表11－5，取A =110，并由式（11－2）得
mm 1.34mm 130
88.3110n P A d 3322=×=≥输出轴的最小直径d min 显然是安装联轴器处轴的直径 (图a)。

考虑轴上有一键槽，将轴
径增大3%，即d min =34.1×1.03≈35mm
为使d min 与联轴器孔径相适应，应同时选联轴器型号，并确定半联轴器的孔径及与轴配合的毂孔长度（此题略）。

５．轴的结构设计
（1）拟定轴上零件的装配方案 装配方案和轴的结构简图如图a 所示。

（2）因轴同时承受径向力和轴径向力，故初选一对7308C 型轴承，轴承内径d =40mm ，轴承宽度B =23mm 。

（3）根据轴的结构设计要求，确定轴的各段直径和长度如图a 所示。

（4）齿轮、联轴器与轴采用键周向固定，滚动轴承与轴的周向固定借过渡配合来保证（略）。

（5）确定轴上圆角和倒角尺寸（略）
６．求轴上载荷
（1） 定跨距 L =71.5+71.5=143mm
（2） 根据轴的结构简图（图a ），作出轴的计算简图（图b ）。

水平面的支反力
R AH =R BH = F t /2=1900/2=950N
垂直面的支反力
R BV =F r －R A V =（707－777）N ＝－70N
（3）作弯矩图及转矩图
水平面弯矩图如图c 所示
M H =R AH ×71.5=950×71.5N·mm =67925N·mm
垂直面弯矩图如图d 所示
M V1=R A V ×71.5=777×71.5N·mm=55556N·mm
M V2=R BV ×71.5=－70×71.5N·mm=－5005N·mm
合成弯矩图如图e 所示
N 777N 143
5.17707/20034045.71/2r 2a AV =×+×=×+⋅=L F d F R mm N 87751mm N 5555667925222H 2v11⋅=⋅+=+=M M M mm
N 81096mm N 500567925222H 2v22⋅=⋅+=+=M M M 转矩图如图f 所示
T =285000N·mm
当量弯矩图如图所示
M e1=M 1=87751N·mm
mm
N 181420mm N )285000(0.668109)T (22222e2⋅=⋅×+=+=αM M
７．按弯扭合成应力校核轴的强度
由轴的结构简图及当量弯矩图可知截面C 处当量弯矩最大，是轴的危险截面。

MPa 20MPa 5
40.11814203e2e ≈×==W M σ 前面已查得[σ－1]=60MPa 。

因此σe ＜[σ－1]，故安全。

８．绘制轴的工作图（略）。

合集下载

轴和轴毂连接课件

轴和轴毂连接课件


四、 轴毂联接
五、 轴的使用与维护
2013-1-2
3
任务八轴和轴毂联接
一、轴的功用、分类与选材
1、轴的含义：轴是组成机器的重要零件之一，作回 转运动的零件都要装在轴上来实现其回转运动，大 多数轴还起着传递转矩的作用。轴要用滑动轴承和 滚动轴承来支承。常见的轴有直轴和曲轴，曲轴主 要用于作往复运动的机械中。 2、轴的功用：1）支承回转零件（齿轮、涡轮、带 轮、凸轮等）；2）传递运动和动力。
2013-1-2
52
轴上零件的轴向定位方法
轴肩或轴环定位
特点：结构简单，定位可靠，可承受较大的轴向力。 应用：齿轮、带轮、联轴器、轴承等的轴向定位。
2013-1-2
53
注意：①为了保证轴上零件紧靠定位轴肩。 应使： r轴<R孔 或 r轴<C孔！ 且： h轴>C孔或 h轴 >R孔 正 确
错 误
2013-1-2
2013-1-2
50
轴向定位和固定——
①
轴肩和轴环
轴肩与轴环——由定位面和过度圆角组成。 为保证零件端面能靠紧定位面，轴肩(环)圆角半径r必须 小于零件毂孔的圆角半径R或倒角高度C1; 轴肩(环)高度 h应大于C1和R，为了有足够的强度来承受轴向力，通常 取h=(0.07~0.1)d。轴环宽度b≥1.4h。
机车车轴为转动心轴
2013-1-2
17
4、轴的分类：
第一种分类方法是按承载情况分： (3) 心轴——这种轴在回转工作时主要只承受弯矩的 轴称为心轴，如机车车轴， 如自行车的前轴。
机车车轴为转动心轴
2013-1-2
18
(3) 心轴——这 种轴在回转工 作时主要承受 弯矩的轴称为 心轴，如机车 车轴， 如自行 车的前轴。
轴和轴毂连接

轴和轴毂连接


≤100 ~187
149
520
用于不重要或 载荷不大的轴 有较好的塑性 和适当的强度， 可用于一般曲 轴、转轴。
作者： 潘存云教授
§14-4
轴的设计
a
设计：潘存云
P231
举例：计算某减速器输出轴危 d 险截面的直径。已知作用在齿 轮上的圆周力Ft=17400N, 径向 1 力， Fr=6140N, 轴向力 Fa=2860N,齿轮分度圆直径 F1v d2=146 mm,作用在轴右端带 轮上外力F=4500N（方向未 定）, L=193 mm, K=206 mm 解：1) 求垂直面的支反力和轴向力
130 70
[σ-1b]
40
碳素钢
脉动循环状态下的 500 170 许用弯曲应力
600 700 200 230
75 95
110
45 Байду номын сангаас5
65
800
270
300
130
140
75
80
合金钢 铸钢
长沙航空职院专用
900
1000 400 500
330 100 120
150 50 70
90 30 40
作者： 潘存云教授
§14-1
分类： 按承受载荷分有 类 型 按轴的形状分有
概述
功用：用来支撑旋转的机械零件，如齿轮、带轮、 链轮、凸轮等。
转轴——传递扭矩又承受弯矩 传动轴——只传递扭矩 心轴——只承受弯矩 直轴
长沙航空职院专用
作者： 潘存云教授
§14-1
分类： 按承受载荷分有 类 型 按轴的形状分有
概述
功用：用来支撑旋转的机械零件，如齿轮、带轮、 链轮、凸轮等。

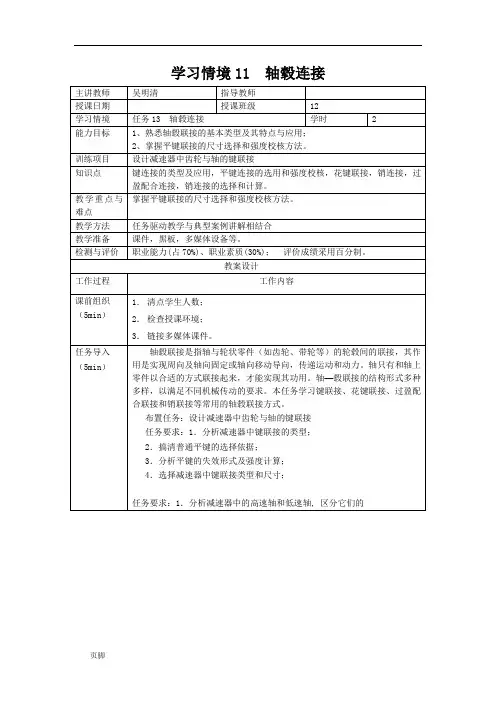

学习情境11 轴毂连接
