风冷热泵冷热水机组的选型与工程设计

风冷热泵系统设计
1.风冷热泵系统（冷/热水系统）介绍：输送介质为水，通过室外主机产生出空调冷/热水，
舒适性空调冷水供回水温度为7/12℃，热水供回水温度为45/40℃，由管路系统输送至室内的各末端装置（风机盘管），在末端装置处冷/热水与室内空气进行热量交换，产生出冷/热风，从而消除房间空调负荷。

2.风机盘管的选型：根据房间的总负荷和所确定的空气处理过程计算得到的风量，在相应
的产品样本中选择相应型号，选择时应注意运行工况与样本给定工况的差异，并应进行相应的修正，一般设计时按中档转速的冷量与风量选用。

3.风机盘管的调节方式：
1)风量调节：通过三速开关调节电机输入电压，以调节风机转速，调节风机盘管的冷
热量；该方式调节简单方便，初投资小，同时避免了安装二通调节阀的漏水隐患。

2)水量调节：通过温度敏感原件、调节器和装在水管上的小型电动二通或三通阀调节
水量，一般与风量调节结合使用，该方式初投资较高，且安装调节阀有一定的漏水
隐患。

4.冷热源（外机）的选型：一般内外机超配比 1.4～1.5，因为考虑同开可能，家用系统
大多为部分负荷运行，如果配备外机偏大将会导致大部分时间在部分负荷下低效率运行，造成了很大的投资和能源浪费；外机余量过大也会造成水泵等其他输送动力的容量过大，整个管路特性远离最佳工作点，以至于总体能耗过大。

热泵设计选型指导首先，设计热泵时需要考虑的一个重要因素是热负荷。

热负荷是指制冷或供暖过程中需要转移的热量。

要确定正确的热负荷，需要考虑房屋或建筑物的面积、绝缘等级、气候条件以及所需的温度调节范围。

可以通过进行热负荷计算来确定正确的热负荷。

其次，热泵的能效比也是设计选型的重要考虑因素。

能效比是指热泵输出的热能与输入的电能之间的比例。

较高的能效比意味着更高的能源利用率和更低的运行成本。

因此，在选型过程中，应选择具有较高能效比的热泵。

此外，热泵的类型和工作原理也需要考虑。

常见的热泵类型包括空气源热泵、地源热泵和水源热泵。

每种类型都有其优缺点和适用场景。

例如，空气源热泵适用于所有地区，成本较低，但其性能会受到气温变化的影响。

地源热泵适用于需要大量热能的建筑物，但需要较大的土地空间。

水源热泵适用于靠近水源的地区，但对水质和流量有一定要求。

此外，还需要考虑热泵的综合成本和可靠性。

综合成本包括热泵本身的购买和安装成本，以及日常运行和维护费用。

可靠性是指热泵的寿命和运行稳定性。

在选型过程中，应选择具有较低综合成本和良好可靠性的热泵。

最后，还应考虑热泵的环境影响。

热泵是一种环保的供暖和制冷解决方案，其排放的二氧化碳减少了对环境的负担。

然而，热泵的制造和安装过程也会产生一定的环境影响。

因此，在选型过程中应选择具有较低环境影响的热泵，并合理安排其制造和安装过程。

总之，热泵的设计选型是一个复杂的过程，需要综合考虑多个因素。

在选择合适的热泵时，需要考虑热负荷、能效比、类型和工作原理、综合成本和可靠性以及环境影响等因素。

通过合理权衡这些因素，可以选择最适合需求的热泵，并在实际应用中实现高效节能的效果。

风冷热泵的选型要点分享根据风冷热泵的性能和系统分析各种泵的优缺点和适用范围，帮助我们很好选型。

一、根据风冷热泵的性能分析来选型:1、风冷热泵的冷热量：这两个参数是决定风冷热泵正常使用的最关键参数，它是指风冷热泵的进风温度、进出水温度在设计工况下时其所具备的制冷量或制热量。

它可从有关厂家提供的产品样本中查得。

但目前在设计中也发现这样的情况，那就是有的厂商所提供的样本参数并未经过测试而是抄自其它厂家的相关样本。

这给设计人员的正确选型带来了一定困难。

因此笔者建议在有条件的情况下设计人员可根据有关厂家的风冷热泵所配置的压缩机型号，从压缩机生产厂家处获得该压缩机的变工况性能曲线，根据热泵的设计工况查得该压缩机在热泵设计工况下的制冷量和制热量，从而判断该样本所提供参数的真伪。

2、风冷热泵的COP值：该值是确定风冷热泵性能好坏的重要参数，其值的高低直接影响到风冷热泵使用中的耗电量，因此，应尽量选择COP值高的机组。

目前我国国家标准是COP值为2.57，多数进口或合资品牌的COP在3左右，个别进口品牌的高效型机组其值可达到3.8。

3、噪声：噪声也是衡量一台风冷热泵机组的重要参数，它直接关系到热泵运行时对周围环境的影响。

国内有关专家曾根据工程实测对各类进口热泵的噪声划分为三档，第一档在85dB以上、第二档在75～85dB之间、第三档在75dB以下。

我们在进行工程设计选型中应优先选择噪声在80dB以下的机组。

4、外型尺寸：风冷热泵机组大多布置在室外屋顶，它在进行设备布置时对设备与周围墙面的间距、设备之间的间距都有明确要求，因此我们在进行设备选型时必须考虑所选设备尺寸是否符合设备布置的尺寸要求。

在性能相同的前提下应优先选用尺寸较小的机组，以减小设备的占地面积。

5、运行重量：由于风冷热泵机组大多布置在屋面，因此在选型时必须考虑屋面的承重能力，必要时应与结构专业协商，增强屋面的承重能力。

但在设备选型时我们应优先选择运行重量较轻的机组。

风冷热泵冷热水机组的选型与工程设计...能量调节方式目前在风冷热泵机组中常用的能量调节方式有压缩机台数控制、压缩机间隙运行、气缸卸载调节（活塞式）、变频调速（涡旋式）、滑阀无级调节（螺杆式）。

从能量调节方式中我们可以看出台数控制、压缩机间隙运行、气缸卸载调节都是属于有级调从这点也可看出涡旋式和螺杆式压缩机的优热。

除霜方式各生产厂生产的机组其除霜方法基本相同，大多采用热汽除霜法；所不同是除霜的控制技术。

常见的有压差控制法、温差控制法、温度时间控制法，其中以温度时间控制法最为普遍。

这种控制技术中除霜参数的设置最为关键。

除霜参数包括除霜温度、除霜时间、除霜间隔。

除霜温度是由通过位于膨胀阀后的感温元件来感应节流后的液体温度，一般设定值为-5℃，除霜时间隔是计时器控制，一般定为4min.除霜时间也是由计时器控制，一般不超过10min.热泵发温度下降到-5℃，并且距上一次除霜时间间隔够40min，机组就进入除霜模式。

如果除霜时间超过1010min 而盘管内的液体温度仍未上升到+5℃，机组也要停止化霜恢复制热。

在上述三个参数中除霜时间间隔是直接受环境影响的，但目前多数厂家的除霜时间隔仍采用固定值，这种做法导致在低温高湿地区结霜严重的情况下，由于没有到设定时间而不能进行除霜，从而造成霜层过厚甚至冻结，机组低压保护而停机的现象。

这个问题应在机组调试中加以注意。

因此笔者建议一方面在热泵的除霜参数设置上应该因地制宜，不能一概而论。

另一方面就是前面曾提到的在低温高湿的地区不宜使用热泵机组。

安全保护与控制目前国内风冷热泵机组的保护与控制多采用计算机控制，其又包括可编程控制和微电脑控制，两者的控制原理大致相同。

一台风冷热泵的安全保护系统至少要包括以下几个方面：1）吸气压力过低保护2）排气压力过高保护3）油压保护4）冷水温度过低保护5）水侧换热器断水保护6）压缩机启动时间间隔保护7）压缩机内藏电机过热保护8）电机过载保护9）电源电压过低保护10）三相电缺相保护11）油温控制?风冷热泵控制至少要包括：1）除霜控制2）多台压缩机顺序控制3）能量调节4）故障停机与显示5）远程控制接口（用于远程设置运行参数以及控制机组启停、将机组运行参数和故障内容显示于控制终端）风冷热泵的工程设计风冷热泵的布置：风冷热泵冷热水机组在使用中不同程度的都存在这样一种现象，即夏季制冷量不足，冬季制热量不足的现象。

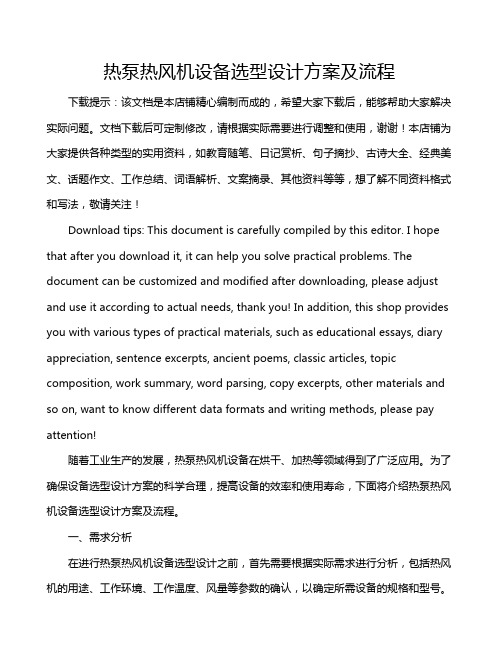

热泵热风机设备选型设计方案及流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着工业生产的发展，热泵热风机设备在烘干、加热等领域得到了广泛应用。

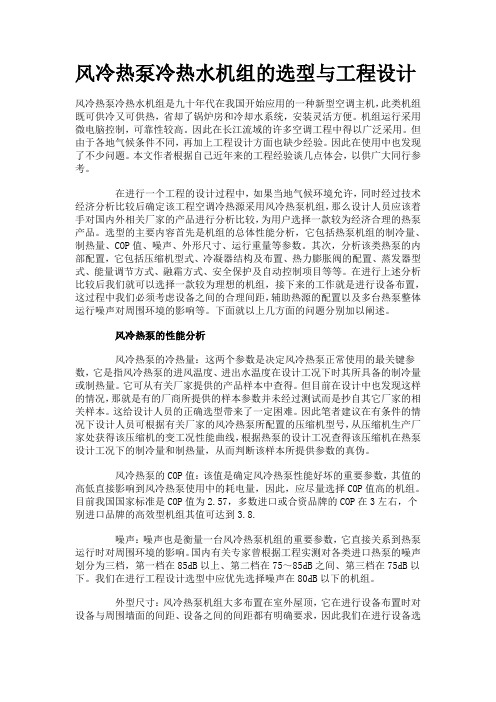

风冷热泵冷热水机组的选型与工程设计风冷热泵冷热水机组是九十年代在我国开始应用的一种新型空调主机，此类机组既可供冷又可供热，省却了锅炉房和冷却水系统，安装灵活方便。

机组运行采用微电脑控制，可靠性较高。

因此在长江流域的许多空调工程中得以广泛采用。

但由于各地气候条件不同，再加上工程设计方面也缺少经验。

因此在使用中也发现了不少问题。

本文作者根据自己近年来的工程经验谈几点体会，以供广大同行参考。

在进行一个工程的设计过程中，如果当地气候环境允许，同时经过技术经济分析比较后确定该工程空调冷热源采用风冷热泵机组，那么设计人员应该着手对国内外相关厂家的产品进行分析比较，为用户选择一款较为经济合理的热泵产品。

选型的主要内容首先是机组的总体性能分析，它包括热泵机组的制冷量、制热量、COP值、噪声、外形尺寸、运行重量等参数。

其次，分析该类热泵的内部配置，它包括压缩机型式、冷凝器结构及布置、热力膨胀阀的配置、蒸发器型式、能量调节方式、融霜方式、安全保护及自动控制项目等等。

在进行上述分析比较后我们就可以选择一款较为理想的机组，接下来的工作就是进行设备布置，这过程中我们必须考虑设备之间的合理间距，辅助热源的配置以及多台热泵整体运行噪声对周围环境的影响等。

下面就以上几方面的问题分别加以阐述。

风冷热泵的性能分析风冷热泵的冷热量：这两个参数是决定风冷热泵正常使用的最关键参数，它是指风冷热泵的进风温度、进出水温度在设计工况下时其所具备的制冷量或制热量。

它可从有关厂家提供的产品样本中查得。

但目前在设计中也发现这样的情况，那就是有的厂商所提供的样本参数并未经过测试而是抄自其它厂家的相关样本。

这给设计人员的正确选型带来了一定困难。

因此笔者建议在有条件的情况下设计人员可根据有关厂家的风冷热泵所配置的压缩机型号，从压缩机生产厂家处获得该压缩机的变工况性能曲线，根据热泵的设计工况查得该压缩机在热泵设计工况下的制冷量和制热量，从而判断该样本所提供参数的真伪。

风冷热泵机组的原理、选型、设计来源：暖通空调在线版权归原作者所有，侵权请联系删除一、风冷热泵机组是什么？风冷热泵机组是由压缩机——换热器——节流器——吸热器——压缩机等装置构成的一个循环系统。

风冷热泵的基本原理是基于压缩式制冷循环，利用冷媒作为载体，通过风机的强制换热，从大气中吸取热量或排放热量，以达到制冷或制热的需求。

风冷热泵机组是中央空调机组的一部分，它主要区别于风冷冷水机组，风冷热泵在机组内部至少增加了一个四通换向阀，作为制冷或制热的功能切换，除具备风冷冷水机组制取冷水的功能外，风冷热泵机组还能切换到制热工况制取热水，通过强制换热，来满足室内温度的需要。

和大型中央空调采用水冷热泵机组不同，风冷热泵主要用于家用中央空调领域以及一些轻型工业、商用领域。

二、风冷热泵工作原理风冷热泵机组是空调系统中的主机，由于采用风冷冷凝器不需要冷却塔，而蒸发器是水冷的，夏天制冷时提供冷水，冬季制热时提供热水，风机盘管是空调系统的末端装置，装在室内如同把水从低处提升到高处而采用水泵那样，采用热泵可以把热量从低温抽吸到高温。

所以热泵实质上是一种热量提升装置，热泵的作用是从周围环境中吸取热量，并把它传递给被加热的对象（温度较高的物体），其工作原理与制冷机相同，都是按照逆卡诺循环工作的、风冷热泵相对于空气源热泵来说它的能力要低一点，进出水温差是5℃左右（大部分公司的设置参数），而空气源的进出水温差能达到40℃。

风冷热泵机组与风机盘管共同使用，前者提供冷水或热水，后者将冷水或热水通过热交换，吸出冷风或热风。

我们可以形象的把风冷热泵机组比作是中央空调的大脑，如果大脑不工作了，那中央空调将丧失全部功能，系统也将停止运行。

三、风冷热泵机组的特点风冷热泵机组的特点介绍，我们对比水冷热泵机组和变频多联机(VRV系统)一起来讲。

风冷热泵机组 VS 水冷热泵机组一、水冷热泵机组的特点：1、应用范围广，造价较低。

2、技术最成熟，也是目前应用最广的空调系统。

风冷热泵选型及管网流程应用调整摘要：通过对风冷热泵机组的研究，了解其构造及基本选型，并根据工程需要对管网系统进行相应改进。

关键词：模块式风冷热泵、螺杆式风冷热泵、管网流程、蓄水箱一、引言最近几年，随着科技的发展，国内的生物医药领域的研发实验室的建设越来越多，尤其是单克隆抗体或疫苗类型的研发实验室。

二、风冷热泵系统概况及选型目前国内这些医药研发中心通常由办公室、普通实验室、净化实验室三个部分组成，总面积一般都不会太大，基本都控制在6000平方以内。

对于办公区和普通实验区来说，中央空调一般都主要用来提供新风，能耗并不大。

这两个区域的室内温度调节会通过风机盘管或多联机来满足要求。

主要的能耗其实还是集中于净化实验区。

通常来说，在上海、北京、杭州这些国内中心城市，城市发展率较高，空间利用率要求也较高。

作为研发性质的生物医药实验室来说，受空间和市政配套限制，不会单独考虑设置冷冻站和锅炉房来作为空调的冷热源，而会选择采用风冷热泵机组。

因为风冷型热泵机组有其特点：1、不需要冷却塔、冷却水泵及冷却水系统；2、无需专用机房，可直接安装于屋顶或室外合适的空间。

3、智能控制：采用微电脑控制，具有故障诊断、能量管理、防冻监测等多项自动控制功能，确保机组高效运转，操作方便。

机组自带485转换接口程序，机组可由上位计算机控制。

各台机组的运行可由上位计算机根据负荷需求及运转时间来控制其启停。

4、重量轻、体积小，安装组合简单。

对此，有人可能会提出来一个问题，虽然说是选择风冷热泵，但是具体是选择哪一种风冷热泵呢？是选择模块式的风冷热泵机组、螺杆式风冷热泵机组、离心式风冷热泵机组中的哪一种呢？具体来说，对于目前这种6000平方米以内规模的生物医药实验室来说，采用较多的是螺杆式风冷热泵机组或模块式风冷热泵机组这两种。

至于说，具体采用这两种的哪一种，应该说都是可行的，只不过根据业主的考量的方向不一样，也就会有不一样的选择。

下面我来简单介绍一下这两种风冷热泵的特点：模块式风冷热泵机组螺杆式风冷热泵机组螺杆式风冷热泵：采用半封闭螺杆式高效压缩机，单机压缩，靠压缩机内的滑阀进行能量调节，结构紧凑，维护方便，运行稳定。

设备选型
1、机组每天额定供水量(额定工作时间≤14小时)
【公式】⑴、额定小时供水量×额定工作时间=每天额定供水量
⑵、额定小时制热量×电能热值860千卡/度×额定工作时间=额定生产热量
2、每天总热负荷计算 (加热1升水温升1度需要1千卡热量)
【公式】总用水量×需提温度=每天总热负
3、设备选用
每天热水总用量≤每天额定供水量
每天总热负≤机组每天额定生产热量
实例
某工厂员工宿舍楼共住200人,每天每人需要55℃淋浴热水40L
【冷水进水温度15℃、热水出水温度55℃、即需温升40℃】
每天总用水量即200人×40L=8000L=8吨
每天总热负荷即8000L每天总用水量×40℃=320000千卡
设备选型: 威德斯WAS050A热水机组2台
额定额定小时供水量420L 额定小时制热量16.5KW
2台机额定供水量:420L×2台×14小时=11760L
2台机额定总热负荷: 16.5KW×2台×14小时×860千卡/度=397320千卡
每天总用水量8000L＜2台机组每天额定供水量11760L
每天总热负荷320000千卡＜2台机组每天额定总热负荷397320千卡。

风冷热泵冷热水机组的选型及工程设计
一、选型
1.热泵功率：根据实际需要供暖或供冷的面积大小和热负荷来确定热泵的功率大小，一般以一天最大负荷为基础进行选型。

2.冷热水流量：根据需要供应的冷热水流量来选择合适的机组型号，确保满足正常使用的需求。

3.COP（能效比）：COP是热泵的性能指标，表示单位供能情况下能够产生的热量。

选择具有高COP的机组有助于节能减排。

二、工程设计
1.热源和冷源选择：根据现场条件和环保要求，选择适合的热源和冷源，可能是大气、地表水、排污水等。

同时需要考虑热源和冷源的温度和水质变化。

2.管道设计：确定热交换器、水泵、阀门等设备的位置和管道布局，合理确定管道尺寸和材料，保证系统的稳定运行。

3.控制系统设计：设计自动控制系统，可以根据不同的使用需求，实现温度的调节、防冻保护等功能，提高运行效率。

4.节能设计：通过设计合理的换热器和加装设备来提高能源利用率和系统效果，减少能源浪费。

5.安装及调试：根据设计图纸和安装要求进行设备安装和管道连接，进行设备调试，确保系统正常运行。

6.运行维护：对设备进行定期的检查和维护，保持设备的正常运行，
延长设备的使用寿命。

总之，风冷热泵冷热水机组的选型和工程设计需要综合考虑使用需求、能源利用和环境要求等方面，合理选择设备型号和参数，设计合理的管道
布局和控制系统，确保系统的高效稳定运行。

这样可以实现节能减排，降
低使用成本，提高设备的可靠性和使用寿命。
