济源某法院审判庭玻璃幕墙工程施工组织设计

玻璃幕墙工程施工组织设计[1].doc（新）玻璃幕墙工程施工组织设计一、概况：本工程包括玻璃幕墙、铝塑板外墙面工程。

二、幕墙构造（1）玻璃幕墙采用140系列铝型材；（2）幕墙铝合金选用“栋梁”牌铝型材；（3）幕墙玻璃采用6mm厚镀膜钢化玻璃；（4）结构胶与耐候胶采用广东“新展”牌。

（5）幕墙立柱与主体结构(钢筋砼框架)的连接由后置埋在砼中实现。

埋件位移或遗漏应采取用M12化学罗栓加固。

为了使角码与立柱之间达到柔性联结，起到减震作用，所以在两者之间垫上防震橡胶垫圈，在施工时，幕墙单元位置校正后，M12螺栓固定，然后将角码与予埋件焊牢。

（6）幕墙横梁与立柱采用4mm厚镀锌钢板连接。

（7）铝框在镀膜玻璃的后面，用结构硅胶进行铝材与玻璃间的粘结结合。

三、幕墙构件的制作1、铝型材的加工制作 (一)生产条件及加工准备①铝型材加工在公司幕墙加工车间内进行。

②加工设备采用SS106-3700铝双角锯床、DZX01-100单轴仿形铣床、LZJ01铝门窗组角机，以及配套的手提式电动工具。

③铝型材下料前，应对建筑图进行认真的核对，并对建筑物进行复测，按实际尺寸对铝型材下料尺寸进行调整。

④对进场的铝型材必须查验其出厂合格证和产地证书，认真核对其型号，检查化学成分和力学性能报告。

⑤必须认真检查铝型材表面的氧化膜是否完好无损伤，剔除有过深刻痕和大面积擦伤的原材、有扭曲、弯曲、变形的型材，应先校正，再下料。

(二)加工精度要求(1)截料尺寸精度应符合下列要求：a、玻璃幕墙结构杆件截面之前应进行校直调整，其横梁的允许偏差为±0.5MM，立柱的允许偏差为±1.0MM，端头斜度的允许偏差为α=－15�@。

b、截料端头不应有加工变形，毛刺不应大于0.2MM。

c、孔位允许偏差±0.5MM，孔距允许偏差±0.5MM，累计偏差不大于±1.0MM。

d、铆钉用通孔应符合GB1521的规定。

e、沉头螺钉用沉孔应符合GB1522的规定。

玻璃幕墙施工组织设计一、工程概况本工程包括玻璃幕墙，玻璃雨篷两个施工项目。

玻璃幕墙采用福特蓝镀膜中空玻璃，横竖框全部采用隐形玻璃幕墙结构方式设计。

玻璃雨篷采用双钢夹胶玻璃，外包铝塑板装饰。

二、施工组织方案（一）、施工准备1、主体结构完工，现场清理干净；2、检查幕墙与主体结构的预埋件是否齐全，位置是否符合设计要求，预埋件遗漏、位置偏差过大，倾斜时，及时会同设计部门采取补救措施；3、材料、构件按施工组织设计分类，按使用地点存放，玻璃应运入相对应房间内，并做好保护措施。

（二）、放线1、熟悉本工程玻璃幕墙的特点，其中包括骨架设计特点，玻璃安装的特点及构造方面的特点。

然后根据其特点，具体研究施工方案。

2、对照玻璃幕墙的骨架设计，复检主体结构质量，因为主体结构质量如何。

对骨架的影响较大，特别是墙面的垂直度、平整度偏差，将影响整个幕墙的水平位置。

所以，放线前，要检查主体结构的施工质量，特别是钢筋混凝土结构。

主体结构与玻璃幕墙之间一般留出一定尺寸的间隙，因为主体结构施工，现场浇筑混凝土，存在一定的误差，为了解决安装玻璃幕墙精度尺寸允许偏差很小的情况，让玻璃幕墙离开立体结构，以便保证安装工作顺利进行。

脱开的距离，可通过连接件调节，设计一般都有具体规定。

在施工现场，根据主体结构的质量情况再做适当调整。

3、放线工作应根据中心线及标高点进行。

因为玻璃幕墙的设计一般是以建筑物的轴线为依据的，玻璃幕墙的布置应与轴线有一定的关系。

所以，放线应首先弄清楚建筑物的轴线，对于标高控制点，应进行复核。

4、对由横杆件组成的幕墙，一般先弹出竖向杆件的位置，然后再确定竖向杆件的锚固点。

横向杆件一般固定在竖向杆件上，与主体结构不发生直接关系，待竖向杆件通长布置完毕，横向杆件再弹到竖向杆件上。

（三）、骨架安装骨架安装：预埋铁件的作用就是将连接件固定，使幕墙结果与主体砼结构连接起来。

故安装连接件时首先寻找原预埋件、，只有寻准了预埋件才能准确地安装连接件。

施工组织设计方案目录第一章编制说明第二章主要分部分项工程施工方法第一节施工总体安排第二节预埋件安装第三节测量放线第四节玻璃幕墙的施工方法第五节幕墙防雷防火施工第三章拟投入的主要物质计划第四章确保工程质量的技术组织措施第一节工程质量管理第二节工程质量保证措施第五章成品及半成品保护措施第六章确保安全生产的技术组织措施第一节安全管理原则第二节安全保障体系表第三节保证安全生产总体措施第四节施工安全保证措施第五节保证安全的具体规定及技术措施第六节防火安全措施第七节防大风措施第七章确保文明施工的技术组织措施第一节文明施工管理网络图第二节文明施工内容第三节文明施工的保障措施第八章确保工期的技术组织措施第一节施工进度管理流程图第二节幕墙施工进度安排第三节工期保证措施第九章确保工期的技术组织措施第一节减少现场扬尘、扰民噪音、环境污染技术措施第二节环保设计第十章检查、测试及验收的方法和措施第一节原材料检验第二节验收的方法及措施第十一章先进的工艺、设备和技术应用第十二章幕墙清洗、维护第一章编制说明第一节工程概况工程名称：郑州1站广场外立面装修工程工程概况：幕墙的施工安装项目范围：B&C馆（富田太阳城55、57、58及59号楼一至四层,详见施工图纸）外墙施工第二节施工组织设计说明本施工组织设计是为郑州1站广场外立面装修工程而编制的，是规范和指导该工程的从施工准备到竣工验收全过程的综合性纲要。

为了在该工程的施工全过程中按科学规律组织施工，建立正常的施工秩序，有计划地开展各分部分项工程的施工，及时地做好各项施工准备工作，保证劳动力和各种材料、机具的及时供应及使用，协调及土建单位之间、各工种之间、各种资源之间的空间布置及时间安排的关系，保证施工的顺利进行及按时按质完成该项目的施工任务，特制定本施工组织设计。

第三节本施工组织设计编制依据及原则一、本施工组织设计编制的依据是：1、严格依据招标文件、设计方案图内容，完全响应招标文件要求和规定；2、我司针对本工程的详细现场踏勘以及针对本工程幕墙设计施工的可行性及重点难点研究；3、我公司自身设计、加工及施工实力；4、参考我公司完成的类似工程资料；5、技术规范、文件以及答疑文件。

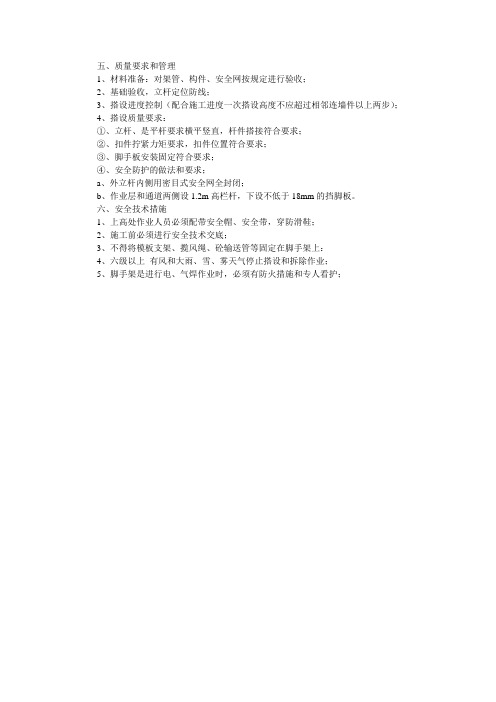

五、质量要求和管理
1、材料准备：对架管、构件、安全网按规定进行验收；
2、基础验收，立杆定位防线；
3、搭设进度控制（配合施工进度一次搭设高度不应超过相邻连墙件以上两步）；
4、搭设质量要求：
①、立杆、是平杆要求横平竖直，杆件搭接符合要求；
②、扣件拧紧力矩要求，扣件位置符合要求；
③、脚手板安装固定符合要求；
④、安全防护的做法和要求；
a、外立杆内侧用密目式安全网全封闭；
b、作业层和通道两侧设1.2m高栏杆，下设不低于18mm的挡脚板。

六、安全技术措施
1、上高处作业人员必须配带安全帽、安全带，穿防滑鞋；
2、施工前必须进行安全技术交底；
3、不得将模板支架、揽风绳、砼输送管等固定在脚手架上：
4、六级以上有风和大雨、雪、雾天气停止搭设和拆除作业；
5、脚手架是进行电、气焊作业时，必须有防火措施和专人看护；。

玻璃幕墙工程施工组织设计第一章主要分部分项工程施工方案第一节施工总体安排整个工程施工原则为：幕墙龙骨施工为先下后上, 板块施工则先上后下。

充分利用平面、空间和时间, 组织平面立体流水交叉作业, 为及早竣工创造条件, 做到科学管理均衡施工。

整个大楼分东、西、南、北四个立面区域进行独立施工。

每一立面区域分两个施工队, 每队分两个施工组。

为确保大楼的安装进度、施工质量, 弹线放样后首先对角位板片进行安装, 使之成为闭合型, 确保转角的准确, 以减少各种累积误差。

第二节预埋件安装一、埋件的埋设：预埋件的尺寸应制作准确, 尺寸应采用负公差, 以便放入模板内；预埋件在放置时应保持正确, 然后把埋筋与主体结构钢筋进行逐个点焊, 以保证过砼浇注过程中埋件不移位；预埋件锚板下面的混凝土应注意振捣密实；埋件应埋设牢固, 位置准确, 埋件位置与设计位置在三维方向上的偏差不应大于20mm；现场的预埋配合：预埋件预埋时刻与土建同步工作, 在混凝土浇灌之前要完成预埋件的绑扎、焊接等工作, 并经过复查验收。

埋件的位置、标高必须符合埋件布置图的要求。

对于拆模后的预埋件及时清理表面混凝土, 使锚板露出砼表面。

二、埋件的补埋：因有些地方埋设的埋件不一定符合设计及施工要求, 所以必须对不合格的预埋件进行补埋。

补救方法为采用植筋法或穿板螺栓固定, 植筋法是在砼结构中钻孔植入钢筋, 然后灌注入锚固树脂胶, 待锚固树脂胶强度达到要求时, 再将预埋板与螺纹钢筋锚在一起, 然后点焊螺母, 防止松脱。

植筋时要严格控制钢筋的植入深度,注入锚固树脂胶前必须清理干净灰尘;在墙厚的部位采用植筋法, 在楼板部位采用穿墙螺栓固定。

具体材料及施工要求按照设计及规范要求进行.三、注意事项：（1）预埋件的锚扳表面应平整, 锚板安装定位后表面应竖直, 以便锚板受压时受力均匀。

（2）对于后加植筋埋件,为保证树脂胶与砼之间的黏结力, 要求孔内清洁干净, 孔壁上不得有浮灰、积水、碎石。

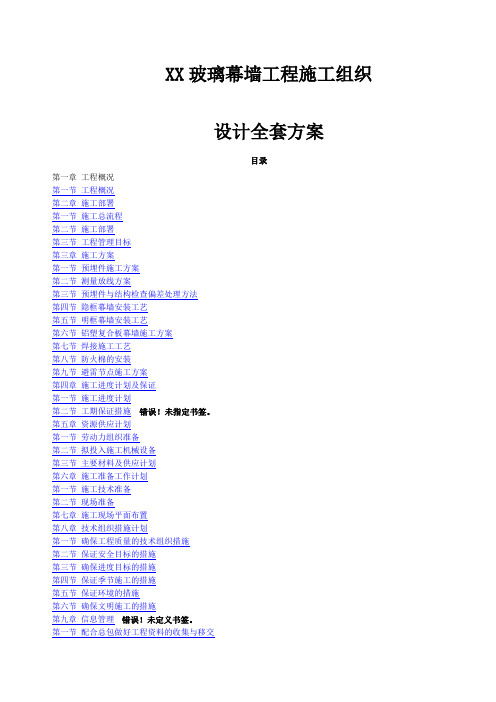

XX玻璃幕墙工程施工组织设计全套方案目录第一章工程概况第一节工程概况第二章施工部署第一节施工总流程第二节施工部署第三节工程管理目标第三章施工方案第一节预埋件施工方案第二节测量放线方案第三节预埋件与结构检查偏差处理方法第四节隐框幕墙安装工艺第五节明框幕墙安装工艺第六节铝塑复合板幕墙施工方案第七节焊接施工工艺第八节防火棉的安装第九节避雷节点施工方案第四章施工进度计划及保证第一节施工进度计划第二节工期保证措施错误！未指定书签。

第五章资源供应计划第一节劳动力组织准备第二节拟投入施工机械设备第三节主要材料及供应计划第六章施工准备工作计划第一节施工技术准备第二节现场准备第七章施工现场平面布置第八章技术组织措施计划第一节确保工程质量的技术组织措施第二节保证安全目标的措施第三节确保进度目标的措施第四节保证季节施工的措施第五节保证环境的措施第六节确保文明施工的措施第九章信息管理错误！未定义书签。

第一节配合总包做好工程资料的收集与移交第二节资料的整理、归档第三节配合总包进行工程验收交工第十章幕墙成品保护措施第一节加工过程中成品保护措施第二节包装入库过程中成品保护措施第三节运输过程中的成品保护措施第四节安装施工过程中的成品保护措施第五节验收移交过程中的成品保护措施第十一章与设计、监理、总包的配合及在交叉施工中注意的问题第一节与建筑设计人员的配合第二节与工程监理人员的配合第三节与总包人员的配合附件初步进度计划表__第一章工程概况第一节工程概况一、工程概况*********************公司一期工程，是一座现代化的制药工厂，兼顾办公。

本工程外幕墙在满足建筑功能的前提下，通过简洁明了的建筑幕墙立面风格，采用玻璃幕墙和金属面板在外墙的使用，创造了一个与城市肌理相协调，又独具特色的建筑体。

工程建筑总高度为34.10 米，总共六层。

1. 工程名称：**********************期幕墙工程；2. 建设单位：********************药开发有限公司；3. 建筑设计：*****************工程有限公司；4. 工程质量：符合《工程施工质量验收规范》，竣工验收合格；5. 承包内容：招标文件规定的幕墙工程及按照设计文件进行深化设计、采购、制作和安装等；6. 承包方式：包工包料、包技术、包安全、保质量等；7. 施工工期：90 日历天，开工日期暂定为2008 年6 月15 日。

玻璃幕墙施工组织设计引言概述：玻璃幕墙作为现代建筑中常见的一种外墙装饰材料，其施工组织设计至关重要。

良好的施工组织设计可以保证施工进度、质量和安全，提高施工效率。

本文将从五个方面详细阐述玻璃幕墙施工组织设计的要点。

一、施工前准备1.1 玻璃幕墙设计方案评审：对于每个具体项目，施工方应与设计方充分沟通，评审设计方案的可行性和施工难度，确保施工方案符合实际情况。

1.2 材料准备：施工前需要对所需的玻璃、铝合金型材、密封胶等材料进行准备，确保材料的质量和数量满足施工需要。

1.3 施工人员培训：施工方应组织相关人员进行培训，提高其对玻璃幕墙施工工艺和安全操作的理解和掌握。

二、施工流程2.1 搭建施工脚手架：根据具体施工要求，搭建合理稳固的施工脚手架，确保施工人员的安全和施工的顺利进行。

2.2 玻璃幕墙安装：按照设计方案和施工图纸的要求，进行玻璃幕墙的安装，确保每块玻璃的位置准确、固定可靠。

2.3 密封胶施工：在玻璃幕墙的连接处进行密封胶的施工，确保幕墙的密封性能，防止水、气渗漏。

三、质量控制3.1 施工现场巡检：施工方应定期进行现场巡检，检查施工质量，及时发现和处理施工中的问题。

3.2 施工记录和验收：施工方应做好施工记录，包括施工过程的照片、施工质量记录等，以备后期验收和维护。

3.3 材料质量检测：施工方应对所采购的材料进行质量检测，确保材料符合相关标准和要求。

四、安全防护4.1 安全教育和培训：施工方应加强对施工人员的安全教育和培训，提高他们的安全意识和应急处理能力。

4.2 施工现场安全管理：施工方应建立完善的施工现场安全管理制度，包括安全警示标识、安全防护设施等，确保施工现场的安全。

4.3 安全监测和检查：施工方应定期进行安全监测和检查，及时发现和处理施工中的安全隐患。

五、施工进度控制5.1 施工计划编制：施工方应根据项目要求和施工工艺，合理编制施工计划，明确施工的各个阶段和任务。

5.2 施工进度监控：施工方应对施工进度进行监控，及时调整施工计划，确保施工进度的合理安排。

【完整版】玻璃幕墙工程施工组织设计玻璃幕墙一、玻璃幕墙构件加工制作（一）一般要求1、玻璃幕墙构件的加工制作应严格按设计施工图进行，必要时应对已建建筑物主体进行复测，及时调整幕墙的设计并及时修改设计施工图，合理安排组织幕墙构件的加工组装。

2、玻璃幕墙使用的所有材料和附件，都必须有产品合格证和说明书以及执行标准的编号；特别是主要部件，同安全有关的材料和附件，更要严格检查其质量，检查出厂时间、存放有效期，严禁使用不合格和过期材料。

3、加工幕墙构件的设备、机具应能达到幕墙构件加工的要求，定期进行检查和计量认证，如设备的加工精度、光洁度、胶体混合比、色调和均匀度等应及时进行检查维护；对量具应按计量管理部门的规定，定期进行计量鉴定，以保证加工产品质量和精确度。

（二）铝型材的加工制作1、根据图纸核实型材的品种、规格、断面及数量与图纸是否相符，并应分类放置相关尺寸的型材，防止混淆。

2、构件组框应在专用的工作台上进行，工作台表面应平整，并有防止铝型材表面损伤的保护装置。

3、构件按图纸要求装配好配件，进行组装，构件的连接应牢固，且满足偏差要求；连接螺钉以拧紧牢固为适，防止滑扣。

4、各构件连接处的缝隙应进行密封处理；组角时，要求角内腔面应填注少量的硅胶。

5、在大批量装配同一规格的幕墙构件时，可以在工作台上设置夹具或胎具，保证铝框的精确度和互换性；6、装配过程中注意保护铝框，防止损伤；装配后的铝框要合理堆放，防止变形，并做好标记，注明所用工程名称、零件图号、数量等。

（三）玻璃的加工1、本工程采用的钢化玻璃不允许在现场切割，而应按设计尺寸在工厂进行，钢化玻璃的热处理必须在玻璃切割、钻孔、挖槽等加工完毕后进行。

2、玻璃切割后，边缘不应有明显的缺陷，其质量要求应符合现行行业标准的规定。

3、经切割后的玻璃，应进行边缘处理（倒棱、倒角、磨边），以防止应力集中而发生破裂；4、玻璃加工应在专用的工作台上进行，工作台表面应平整，并有保护装置；在加工过程中注意保护，防止玻璃损伤和割伤操作者；加工后的玻璃要合理堆放，并做好标记，注明所用工程名称、尺寸、数量等。

玻璃幕墙施工组织设计引言概述：玻璃幕墙施工组织设计是指在建造工程中，对玻璃幕墙施工的各个环节进行合理的组织和安排，以确保施工过程的顺利进行和施工质量的保证。

本文将从五个大点出发，详细阐述玻璃幕墙施工组织设计的重要性和具体内容。

正文内容：1. 施工前准备1.1 玻璃幕墙设计方案评审：对设计方案进行评审，确保其符合规范和要求。

1.2 施工图纸编制：根据设计方案编制详细的施工图纸，包括构造图、施工工艺图等。

1.3 材料准备：确定所需材料种类和数量，并进行采购和储备。

1.4 人员组织：确定施工队伍的组成和人员分工，以及配备所需的技术人员和管理人员。

2. 施工方案制定2.1 施工工艺确定：根据设计方案和施工图纸，确定玻璃幕墙的施工工艺和步骤。

2.2 施工方法选择：根据具体情况选择合适的施工方法，如吊装、安装、焊接等。

2.3 安全预防措施：制定安全预防措施，确保施工过程中的安全性和防护措施的有效性。

2.4 施工进度计划：编制详细的施工进度计划，合理安排施工工期和各个施工环节的时间节点。

3. 施工组织管理3.1 施工队伍管理：对施工队伍进行管理，包括人员培训、技术指导和绩效考核等。

3.2 施工现场管理：对施工现场进行管理，包括施工区域划分、材料堆放和设备摆放等。

3.3 质量控制：制定质量控制标准和检查方法，对施工过程进行监督和检查，确保施工质量。

3.4 进度控制：根据施工进度计划进行进度控制，及时调整施工进度和资源配置。

4. 施工技术要点4.1 玻璃安装：详细介绍玻璃的安装方法和注意事项，包括吊装、定位和固定等。

4.2 密封处理：介绍玻璃幕墙的密封处理方法，以及密封材料的选择和施工要求。

4.3 结构连接：阐述玻璃幕墙与建造结构的连接方式，包括悬挂、支撑和固定等。

4.4 防水处理：介绍玻璃幕墙的防水处理方法，包括防水层的施工和防水材料的选择。

4.5 施工质量控制：详细描述施工过程中的质量控制要点，包括尺寸精度、表面质量和安全性等。

玻璃幕墙安装工程施工组织设计一、施工准备:1、材料:1)幕墙铝合金型材、玻璃、附件的规格、型号及加工制作质量必须符合设计要求。

2)防腐材料、密封材料、填缝材料、保护材料、清洁材等必须符合设计要求及有关标准规定。

2、作业条件:1)要有按设计图纸和技术要求、现场条件而制定的幕墙具体施工方案。

2)与幕墙相关的结构应施工完毕;适合幕墙安装的排栅应搭设好;并有幕墙安装基准线。

3)测量与幕墙有关的建筑结构的实际尺寸，放线核对预埋件位置，对不合适的结构及预埋件应处理完毕。

4)检查核对安装用铁件，发现问题要及时处理。

5)检查铝合金幕墙组件，对有缺陷的经修整鉴定合格后才能安装。

二、操作工艺:1、铁件与建筑结构的连接:1)连接铁件按正确位置在预埋件上预埋固定，若是电焊连接则只作临时性点焊两至三个焊点。

2)若建筑结构没有预埋件，可用膨胀螺栓作铁件与结构的连接。

2、幕墙的就位、调整与紧固:1)把幕墙组件装配就位。

在此过程中，应一边安装，一边按照幕墙安装基线进行调整，使它达到正确的安装位置，然后作临时固定。

2)幕墙全部就位后，应再作一次整体检查。

并对局部不合适的地方作最后调整，使整幅幕墙的安装位置达到设计要求。

3)对临时焊接件进行正式焊接，紧固联接螺栓，对没有防松措施的螺栓均需点焊防松。

4)所有焊缝均应清理干净并作防锈处理。

3、幕墙收口注意问题:按设计要求安装好幕墙的收口结构后，应及时处理其与建筑结构的缝隙。

使收口结构饰面平整美观。

4、幕墙的伸缩缝:幕墙伸缩缝必须保证达到设计要求。

如果伸缩缝采用密封胶填充。

填胶时要注意莫让密封胶接触主梃衬芯，以防幕墙伸缩活动时破坏胶缝。

5、玻璃的安装:1)幕墙玻璃安装前其附近的湿作业等项目必须完成。

2)幕墙玻璃与框架必须是弹性联接，玻璃底部垫块的尺寸、位置、数量要符合设计的要求。

3)安装玻璃时，玻璃面的朝向要符合设计要求。

4)填胶前要对涂胶面作预处理:清理掉表面的尘土、油污，然后用洁净棉纱沾清洁剂擦试，晾干后方可填密封胶。
