简述典型货架的结构一、引言货架是现代物流仓储中不可或缺的设备，它可以有效地利用仓库空间，提高货物存储效率。
在货架中，典型的结构包括单排货架、双排货架和重型货架等。
本文将对这些典型的货架结构进行详细介绍。
二、单排货架1. 概述单排货架是最常见的一种货架结构，适用于各种规格的物品存储。
它由立柱、横梁和板材组成，可以根据需要自由调整层数和高度。
2. 立柱立柱是单排货架的主要支撑部件，通常采用冷轧钢板制成。
立柱上设置有多个孔位，可根据需要进行调整。
3. 横梁横梁连接两个立柱，并支撑板材。
通常采用矩形钢管或角钢制成，具有较高的强度和稳定性。
4. 板材板材是单排货架上放置物品的部件，通常采用钢质板或木质板。
钢质板具有较高的承重能力和耐腐蚀性能，而木质板则具有较好的防滑性能。
三、双排货架1. 概述双排货架是在单排货架的基础上发展而来的一种结构，它可以更有效地利用仓库空间，提高存储效率。
它由两个单排货架背靠背组成，中间设置过道。
2. 中间立柱中间立柱是双排货架的主要支撑部件，通常采用冷轧钢板制成。
中间立柱上设置有多个孔位，可根据需要进行调整。
3. 横梁横梁连接两个单排货架的立柱，并支撑板材。
通常采用矩形钢管或角钢制成，具有较高的强度和稳定性。
4. 板材板材是双排货架上放置物品的部件，通常采用钢质板或木质板。
钢质板具有较高的承重能力和耐腐蚀性能，而木质板则具有较好的防滑性能。
5. 过道过道是双排货架中两个单排货架之间的区域，其宽度应根据物品存放和取出方式进行合理设置。
四、重型货架1. 概述重型货架是一种承载能力较高的货架结构，适用于存放较重的物品。
它由立柱、横梁和板材组成，具有较高的稳定性和承载能力。
2. 立柱立柱是重型货架的主要支撑部件，通常采用矩形钢管或角钢制成。
立柱上设置有多个孔位，可根据需要进行调整。
3. 横梁横梁连接两个立柱，并支撑板材。
通常采用矩形钢管或角钢制成，具有较高的强度和稳定性。
4. 板材板材是重型货架上放置物品的部件，通常采用钢质板或木质板。
重型仓储货架用途
货架的分类有很多种，大家对仓储货架有多少了解呢。
那么下面就让我们来一起看看重型仓储货架的特点跟用途吧。
重型货架承重力大，重型仓储货架每层承载最大可达5000kg,存取快速方便，是使用最广泛的托盘类货物存储系统，有较强的通用性。
中型货架其结构是货架沿仓库的宽度方向分成若干排，其间留一条巷道，供堆垛起重机、叉车或其他搬运机械通行。
每排货架沿仓库纵长方向分为若干列，在垂直方向分为若干层，从而形成大量货位，以供托盘存储货物。
特点：重型仓储货架的每一块托盘均能独立存入或移动，仓库货架使货物的装卸过程更简便、更快速。
可适应各种类型的货物，可按货物尺寸要求调整横梁高度，能尽可能地利用仓库的上层空间。
配套设施最简单，成本最低，安装与拆除极为方便。
重型仓储货架是用优质钢板制造，表面采用静电喷涂处理，防腐/防锈/坚固美观。
它的各种规格及承重设计可满足工厂，仓库，装配线，仓储超市的使用要求。
当你需要的货架每层承重100-150kg时，这种货架是理想的选择，还可组成平台使用，因此轻型货架适合于工厂储存轻型散件物品和仓储超市的使用。
重型仓储货架是用插接方式组装，安装拆卸方便，用途广泛。
钢层板上下任意调节，满足多种使用要求。
货架的结构组成货架是一种用来存放和展示商品的结构，广泛应用于商店、超市、仓库等场所。
货架的结构组成包括框架、层板、支撑柱等部分，下面将详细介绍货架的组成结构。
1. 框架：货架的框架是整个货架的基础，它由立柱和横梁组成。
立柱是垂直支撑整个货架的柱子，通常采用金属材料制作，如钢铁或铝合金。
横梁则连接在立柱之间，起到加固和支撑的作用。
框架的稳固性和承重能力取决于立柱和横梁的材料和结构设计。
2. 层板：层板是货架上用来放置商品的平板，也称为货板或托盘。
层板通常由金属或木材制成，表面光滑平整，能够承受一定的重量。
层板可以根据需要调整高度，以适应不同尺寸和高度的商品。
在超市和商店中，层板通常采用可移动式设计，方便根据商品的不同需求进行调整。
3. 支撑柱：支撑柱是连接框架和层板的部分，起到支撑和固定层板的作用。
支撑柱通常位于框架的四个角落，并通过螺栓或焊接等方式与框架连接。
支撑柱的高度可以根据需要进行调整，以适应不同商品的存放需求。
除了以上主要结构部分，货架还可以包括一些附加装置和配件，如挂钩、隔板、推车等。
1. 挂钩：挂钩是一种用来挂放商品的装置，通常用于展示小件商品或挂放衣物等。
挂钩可以固定在层板上，也可以通过悬挂在框架上进行安装。
挂钩的设计和数量可以根据不同商品的特点和需求进行调整。
2. 隔板：隔板是一种用来分隔货架上不同区域的装置，可以将货架划分为多个小格子或区域。
隔板通常由金属或塑料制成，可以固定在层板上或者通过插入框架中的槽口进行安装。
隔板的使用可以提高货架的空间利用率，方便对不同商品进行分类和管理。
3. 推车：推车是一种移动式货架，通常用于仓库等场所的物流运输。
推车由框架、层板和轮子组成，可以方便地将货物从一个地方转移到另一个地方。
推车通常具有较大的承重能力，并且可以根据需要进行调整和组合。
综上所述，货架的结构组成包括框架、层板、支撑柱等主要部分，以及一些附加装置和配件。
这些组成部分共同构成了一个稳固、实用和灵活可调的货架系统，满足了商店、超市、仓库等场所对于商品存放和展示的需求。

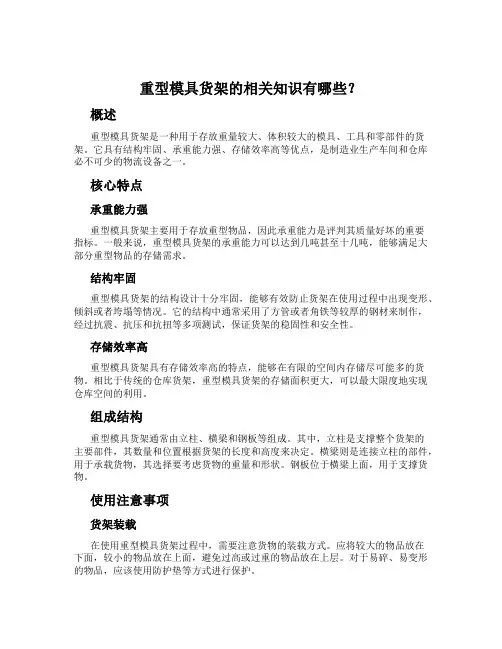

重型模具货架的相关知识有哪些？概述重型模具货架是一种用于存放重量较大、体积较大的模具、工具和零部件的货架。
它具有结构牢固、承重能力强、存储效率高等优点，是制造业生产车间和仓库必不可少的物流设备之一。
核心特点承重能力强重型模具货架主要用于存放重型物品，因此承重能力是评判其质量好坏的重要指标。
一般来说，重型模具货架的承重能力可以达到几吨甚至十几吨，能够满足大部分重型物品的存储需求。
结构牢固重型模具货架的结构设计十分牢固，能够有效防止货架在使用过程中出现变形、倾斜或者垮塌等情况。
它的结构中通常采用了方管或者角铁等较厚的钢材来制作，经过抗震、抗压和抗扭等多项测试，保证货架的稳固性和安全性。
存储效率高重型模具货架具有存储效率高的特点，能够在有限的空间内存储尽可能多的货物。
相比于传统的仓库货架，重型模具货架的存储面积更大，可以最大限度地实现仓库空间的利用。
组成结构重型模具货架通常由立柱、横梁和钢板等组成。
其中，立柱是支撑整个货架的主要部件，其数量和位置根据货架的长度和高度来决定。
横梁则是连接立柱的部件，用于承载货物，其选择要考虑货物的重量和形状。
钢板位于横梁上面，用于支撑货物。
使用注意事项货架装载在使用重型模具货架过程中，需要注意货物的装载方式。
应将较大的物品放在下面，较小的物品放在上面，避免过高或过重的物品放在上层。
对于易碎、易变形的物品，应该使用防护垫等方式进行保护。
货架维护重型模具货架在长时间的使用过程中难免出现一些问题，比如表面生锈、各种接口松动或者失灵等。
因此，需要定期对货架进行检查和维护，保证货架的牢固性和安全性。
货架安装货架的安装要遵守相关的规定，安装前需要检查设备是否具备安装条件，比如垫平度、立柱的稳定性等。
在安装过程中，需要按照设备说明书的要求，进行逐个组件的安装，完成组装后进行整体检查。
总结重型模具货架是制造业生产车间和仓库不可或缺的物流设备之一。
它具有结构牢固、承重能力强、存储效率高等优点，使用过程中需要注意存储方式、维护保养以及货架的安装等问题，保证货架的使用寿命和安全性。
常用物流仓储设备1. 仓库货架仓库货架是物流仓储设备中最常见且最基本的一种设备。
它们起到存放货物的作用，可以有效地利用仓库空间，提高仓库的储存能力和工作效率。
1.1 货架种类•重型货架：适用于储存重量较大的物品，如机械设备、汽车配件等。
重型货架一般由厚钢板制成，具有较高的承重能力和稳定性。
•中型货架：适用于储存重量适中的物品，如电子产品、日用品等。
中型货架通常由冷轧钢板制成，结构简单、拆卸方便。
•轻型货架：适用于储存较轻的物品，如文具、食品等。
轻型货架一般由角钢或冷轧钢板制成，具有经济实用的特点。
1.2 货架配置与布局货架配置与布局对仓库的储存能力和工作效率有着重要的影响。
通过合理配置和布局货架，可以最大限度地提高仓库的储存利用率和物流操作的便捷性。
•货架间距调整：根据不同货物的大小和形状，调整货架之间的间距，以提高存储空间的利用效率。
•货架高度设置：根据仓库的天花板高度，合理设置货架的高度，以确保货物的存储安全和操作便捷性。
•货架分类标识：对不同种类的货架进行分类标识，便于仓库工作人员进行货物的存取管理。
2. 托盘托盘是一种用于搬运和存储货物的平台装置，广泛应用于物流仓储系统中。
它具有承重能力强、搬运方便、堆叠稳定等优点。
2.1 托盘种类•木质托盘：木质托盘是最常见的一种托盘，由多块木板拼接而成，结构简单、价格低廉。
•塑料托盘：塑料托盘通常由热塑性塑料等材料制成，具有耐用、防湿、防腐蚀等特点。
•钢质托盘：钢质托盘由钢板焊接而成，承重能力强、防火防水，可以重复使用。
2.2 托盘使用注意事项•托盘检查：在使用托盘之前，应对其进行检查，确保托盘完整、无损坏和变形。
•堆码安全：在堆码时，应按照托盘的承重能力进行合理堆码，避免超载和不稳定堆码导致的意外事故。
•托盘清洁与维护：定期清洗托盘，防止托盘上的尘土、油污等物质对货物的污染。
3. 包装设备包装设备在物流仓储过程中发挥着重要的作用。
它可以提高货物的保护性能，减少损耗和破损，方便搬运和储存。

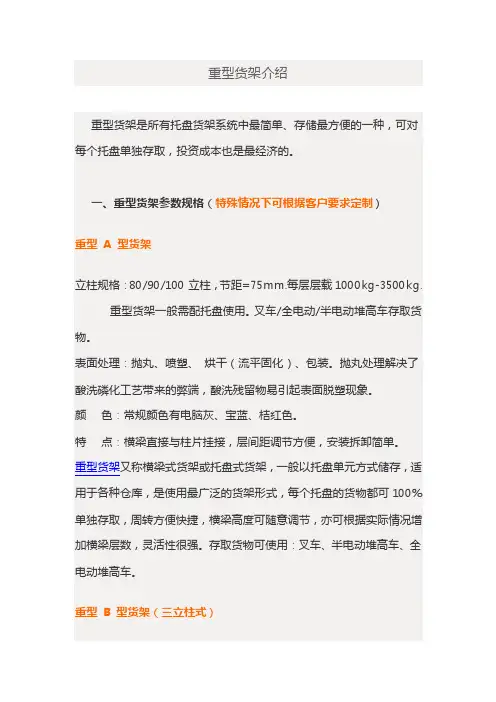

重型货架介绍
重型货架是所有托盘货架系统中最简单、存储最方便的一种，可对每个托盘单独存取，投资成本也是最经济的。
一、重型货架参数规格（特殊情况下可根据客户要求定制）
重型A 型货架
立柱规格：80/90/100立柱，节距=75mm.每层层载1000kg-3500kg.
重型货架一般需配托盘使用。
叉车/全电动/半电动堆高车存取货物。
表面处理：抛丸、喷塑、烘干（流平固化）、包装。
抛丸处理解决了酸洗磷化工艺带来的弊端，酸洗残留物易引起表面脱塑现象。
颜色：常规颜色有电脑灰、宝蓝、桔红色。
特点：横梁直接与柱片挂接，层间距调节方便，安装拆卸简单。
重型货架又称横梁式货架或托盘式货架，一般以托盘单元方式储存，适用于各种仓库，是使用最广泛的货架形式，每个托盘的货物都可100%单独存取，周转方便快捷，横梁高度可随意调节，亦可根据实际情况增加横梁层数，灵活性很强。
存取货物可使用：叉车、半电动堆高车、全电动堆高车。
重型B 型货架（三立柱式）
重型三立柱货架带层板适用于:货架长、宽、高均较大，且层载较重（≥3T），可根据实际需要配置钢层板/木板/托盘。
为防止叉车在存取货时撞到货架，可设置护角、防撞栏。
重型C 型货架（异型带副梁式）
此类带副梁的重型货架特点：副梁高于横梁之上。
适用于：存放大件箱装货物、大型模具，可将此类货物直接放于副梁上，减少了使用托盘所需的费用，降低了货架成本。
重型货架(配置副梁)适用于:货架高度较高、层载较重时，可防止出现叉车在存取货物时未能将货物准确放置横梁上而致使货物脱落的情况。
重型仓储货架的组成结构重量型货架，又称横梁式货架，或称货位式货架，属于托盘货架类，在国内的各种仓储货架系统中最为常见一种货架形式。
以立柱片+横梁形式的全组装结构，结构简明有效。
可根据存储单元集装设备的特性加装如：隔档、钢层板（木层板）、金属丝网层、仓储笼导轨、油桶架等功能性附件。
满足不同单元集装设备形式的货物存储。
1、定义：重量型货架作为现在使用最广泛的托盘式储存系统，有很好的存取效率，但是它存储的货物一般比较重、密度比较低，需要配合托盘与叉车使用。
所以在选择使用重量型货架时，就必须得考虑到托盘货物尺寸、重量以及数量层数，来选择合适的立柱与横梁。
另外为了提高空间的使用率，缩小巷道，就形成了窄巷道货架，使得货物的储存量加大，有效利用其高度空间。
那么，对于重量型还得注意哪些问题呢？2、规格：（1）、立柱：重量型货架立柱的规格一般情况下分为，80mmX60mmX2.0mm、90mmX70mmX2.0mm、100mmX70mmX2.0mm、120mmX90mmX2.0mm（2）、横梁：一般情况下常用的规格有，80mmX50mmX1.5mm、100mmX50mmX1.5mm、110mmX50mmX1.5mm、120mmX50mmX1.5mm、140mmX50mmX1.5mm几种规格。
3、结构组成：（1）、柱片：横梁式货架（货位货架）由两根立柱、横撑、斜撑以尼龙自锁螺栓连接而成，组合式结构有效防止螺栓松动后引发货架失稳，立柱上冲有双排菱型孔，孔节距为75mm或50mm，所以横梁挂接在立柱上可以75mm或50mm为单位上下自由调节。
立柱截面由11~13个面构成，惯性距大、承载能力强、抗冲击性能强，横梁式货架立柱采用了先自动冲孔后冷弯成型技术，避免了因立柱应力集中而可能导致立柱出现裂纹失效情况。
为防止叉车等的碰撞，一般配有防撞梁保护。
（2）、横梁：由两只柱卡与横梁杆焊接在一起，横梁杆采用两片特制的“C”型钢抱合而成，使横梁的上、下面厚度加厚一倍，这种结构根据钢结构设计理论，充分利用了材料的抗载容量，具有重量轻，承载力强，成本低的特点。
重型货架重型托盘货架采用优质冷轧钢板经辊压成型，立柱可高达6米而中间无接缝，横梁选用优质方钢，承重力大，不易变形，横梁与立柱之间挂件为圆柱凸起插入，连接可靠、拆装容易，并使用锁钉，以防叉车工作时将横梁挑起；全部货架的表面均经酸洗、磷化静电喷涂等工序处理，防腐防锈，外形美观。
适用于大型仓库。
选取式货架承重力大，每层承载最大可达4500kg，存取快速方便，适合存储各类货物，是企业最常用的货架类型。
选取式货架是使用最广泛的托盘类货物存储系统，通用性也较强。
其结构是货架沿仓库的宽度方向分成若干排，其间有一条港道，供堆垛起重机、叉车或其他搬运机械运行，每排货架沿仓库纵长方向分为若干列，在垂直方向又分成若干层，从而形成大量货位，用以用托盘存储货物。
重力式货架存放散货时可很方便地为操作人员提供生产物品，增加工作效率，提高生产流水线的工作速度。
重力式货架是一种利用存储货物自身重力来达到存储深度方向上使货物运动的存储系统。
较多用于拣选系统中。
常与流利装置和辊道配合使用，取倾斜布置。
“先进先出”型存取模式，存货时托盘从货架斜坡高端送入滑道，通过导向轮下滑，逐个存放；取货时从斜坡低端取出货物，其后的托盘逐一向下滑动待取。
托盘货物在每一条滑道中依次流入流出，因而不会漏检，故特别适用于易损货物和大批量同品种、短时期储存的货物。
仓库利用率极高，运营成本较低，但对通道物流布局有特殊要求。
通廊式货架适合存储大批量、小品种货物，叉车可直接进入货道内存取货物，能充分利用仓库面积。
通廊式货架又称为“驶入式货架”。
这是一种不以通道分割的、连续性的整栋式货架，在支撑导轨上，托盘按深度方向存放，一个紧接着一个，这使得高密度存储成为可能。
货物存取从货架同一侧进出，“先存后取，后存先取”。
平衡重及前移式叉车可方便地驶入货架中间存取货物。
通廊式货架投资成本相对较底，适用于横向尺寸较大、品种较少、数量较多且货物存取模式可预定的情况，常用来储存大批相同类型货物。
仓库货架的作用与功能
嘿，朋友们！咱今天来聊聊仓库货架呀！这玩意儿可太重要啦！
你想想看，一个仓库要是没有货架，那东西不都得堆在地上，乱七八糟的，找个东西都得像大海捞针一样难！货架就像是仓库里的小格子间，把各种物品都安排得明明白白的。
它就好比是一个神奇的整理大师！把不同的货物分类放置，这边放工具，那边放零件，整整齐齐，一目了然。
这不就跟咱家里整理衣柜似的，把衣服按照季节、颜色啥的分开放，找的时候多方便呀！
而且啊，货架还特别能装！它就像个大力士，一层又一层地承载着货物。
有了它，仓库的空间能得到充分利用，能装好多好多东西呢！这要是没有货架，那得浪费多少空间呀，多可惜！
货架还让货物更安全呢！货物稳稳地放在货架上，不用担心被压坏或者碰坏。
这就好像给货物们安了个家，舒舒服服地待在那里，多安心呀！
再说说找货的效率。
有了货架，你要找个什么东西，顺着编号或者标记，一下子就能找到，省时又省力。
这可比在一堆货物里瞎翻快多了吧！这不就像是你知道一本书放在书架的哪个位置，直接去拿就好了，多轻松！
还有啊，货架让仓库看起来也整洁多了。
走进一个有货架的仓库，干干净净、整整齐齐，心情都要好很多呢！不像没有货架的仓库，那简直就是一团乱麻。
咱可别小瞧了这仓库货架呀，它虽然不起眼，但作用可大着呢！它就像是仓库的脊梁骨，撑起了整个仓库的运作。
没有它，仓库可就没法正常运转啦！所以呀，不管是大仓库还是小仓库，都得好好利用货架这个好帮手，让仓库管理变得轻松又高效！怎么样，是不是觉得仓库货架真的很厉害呀！。
组合架的组成组合架是一种采用多层结构的储物架，通常由多个组件组成。
下面将逐一介绍组合架的组成部分。
1. 立柱立柱是组合架最基础的组成部分，其作用是支撑整个架子。
一般情况下，立柱的材料分为两种，钢材和塑料。
其中钢质立柱的承重能力比塑料的更高，具有较好的稳定性。
2. 横梁横梁通常是将组合架的立柱连接在一起的关键部件，其主要作用是增加架子的稳定性，支撑架子的重量。
横梁的数量和长度可以根据实际需要进行调整。
3. 托盘托盘是组合架上储物的主要部件之一，一般是由木板或金属板制成。
托盘可以放置在横梁上，从而形成可以储存不同物品的储物层。
托盘上方还可以加装隔板，从而将储物空间进一步分隔，以达到更好的利用空间的目的。
4. 背板背板是组合架的支撑部分之一，其作用是防止物品从后面跌落。
背板一般有固定的孔位，可以根据需求随意拆卸、重新安装。
5. 脚盘脚盘是组合架的支撑部分之一，其作用是防止组合架发生倾斜。
脚盘通常由硬质塑料制成，具有较好的抗压能力。
此外，脚盘还可以调节高度，以适应不同地面环境和储物需求。
6. 叉脚叉脚是组合架的支撑部分之一，其主要作用是固定托盘，增加整个架子的稳定性。
叉脚一般由铁质制成，承重能力强，耐用性较好。
7. 链接件链接件是组合架的连接部件，其作用是连接立柱和横梁等主要组件。
链接件通常由金属制成，具有较好的承重能力和稳定性。
通过以上介绍，相信你已经了解了组合架的主要组成部分。
不同材质、尺寸的组件可以进行灵活组合,以满足不同储物需求。
组合架广泛应用于工业、仓库、家庭等领域，成为重要的储物和展示工具。
重型货架配件以及作用大全
重型货架配件
以下是包括重型货架在内的仓储货架类型的配件，大家可以根据货物使用的需要，选择适当的配件，而不要浪费一些成本在并不需要的配件上——苏州柯瑞德货架.
(1)托盘支撑:用于托盘的辅助支撑，可防止托盘绕度过大;
(2)托盘支撑架:用于没有托盘存放的大物品;
(3)井字托盘支撑:用于托盘的辅助支撑，可防止托盘绕度过大，更稳定;
(4)托盘后档:由于托盘的限位，尤其在高位叉车操作时，，可以有效的保证安全;
(5)框间拉杆:用于货架背靠背之间的连接，加强货架整体稳定性;
(6)网层板:可以增加货物的安全性且符合消防要求;
(7)钢制扣板:优质冷板折弯成型，扣板的宽度为300mm，防止小物件跌落，使用方便;
(8)背网:用于托盘货物的限位，防止托盘货物掉落，从而保证下面工作人员的安全;
(9)标签牌:主要是放在横梁上，用来表明货物侧存储位置，当然有些客户也会用来标货物的载重;
(10)护栏:安装在货架通道的两端，防止叉车碰撞货物，保证货物的安全;而昊特进行仓库规划时，会根据货架的尺寸，来选择护栏横档数量;
(11)护脚:和护栏的作用一样，不过护脚是安装在货架立柱的正面，保护立柱，防止叉车碰撞;
(12)活动底座:对于货架超过6米或者是单组货架的总承载超过8T的时候，昊特会在立柱底部增加活动底座，从而增加货架的稳定和承载;
重型货架生产工艺
重型（托盘货架）采用优质冷轧钢板经辊压成型，立柱可高达6米而中间无接缝，横梁选用优质方钢，承重力大，不易变形，横梁与立柱之间挂件为圆柱凸起插入，连接可靠、拆装容易，并使用锁钉，以防叉车工作时将横梁挑起；全部货架的表面均经酸洗、磷化静电喷涂等工序处理，防腐防锈，外形美观。
适用于大型仓库。
