视频传输系统

视频监控系统各传输方式的比拟一个标准的视频监控系统，由五大局部组成：视频采集系统、视频传输系统、视频切换管理系统、视频显示系统、视频录像系统。

视频采集系统主要是完成对前端图像信号的获取;视频传输控制系统完成对前端图像信号的传送和控制通信;视频切换管理系统完成对图像信号的切换控制和资源分配;视频显示系统完成对前端图像信号的终端设备输出;视频录像系统完成对前端图像信号的长延时存储和回放。

在系统工程中，良好的视频传输设计是监控系统非常重要的一局部。

如果建立一套好的系统，选用的都是高指标、高画质的摄像机、镜头、监视器、录像机，但是没有良好的传输系统，最终在监视器上看到的图像将无法令人满意。

根据“木桶法那么〞，最终的图像质量取决于整个系统中最差的一环，而这最差的一环往往就是传输系统。

系统设计人员必须根据实际需要选择适宜的传输方式、高质量的传输线缆、专用连接头和设备、并按专业标准进展安装，才能到达理想的传输效果。

常见的几个视频传输方式见如下介绍。

同轴电缆传输图像传输最根本的方法是采用视频基带传输,即同轴电缆传输，由于同轴电缆具有价格较廉价、铺设较方便的优点，一般在小范围的监控系统中有着广泛的应用。

利用同轴电缆传输视频信号由于信号衰减的原因，使得信号的传输距离有限，因此同轴电缆只适合于近距离传输图像信号，当传输距离到达200米左右时，图像质量将会明显下降，特别是色彩变得暗淡，有失真感。

在工程实际中，为了延长传输距离，要使用同轴放大器。

同轴放大器对视频信号具有一定的放大作用，并且还能通过均衡调整对不同频率成分，分别进展不同大小的补偿，以使接收端输出的视频信号失真尽量小。

但是，同轴放大器并不能无限制级联，一般在一个点到点系统中同轴放大器最多只能级联2到3个，否那么无法保证视频传输质量，并且调整起来也很困难。

因此，在监控系统中使用同轴电缆时，为了保证有较好的图像质量，一般将传输距离范围限制在四、五百米左右。

另外，同轴电缆在监控系统中传输图像信号还存在着一些缺点：.同轴电缆本身受气候变化影响大，气候不好图像质量受到一定影响;.同轴电缆较粗，在密集监控应用时布线不太方便;.同轴电缆一般只能传视频信号，如果系统中需要同时传输控制数据、音频等信号时，那么需要另外布线或增加设备;.同轴电缆抗干扰能力有限，无法应用于强干扰环境;.同轴放大器还存在着调整困难的缺点。

视频监控传输方式的比较视频监控有视频基带传输、光纤传输、网络传输、微波传输、双绞线平衡传输、宽频共缆传输六种传输方式。

1、视频基带传输：是最为传统的电视监控传输方式，对0~6mhz视频基带信号不作任何处理，通过同轴电缆(非平衡）直接传输模拟信号。

其优点是：短距离传输图像信号损失小,造价低廉。

缺点：传输距离短，300米以上高频分量衰减较大,无法保证图像质量；一路视频信号需布一根电缆，传输控制信号需另布电缆；其结构为星形结构，布线量大、维护困难、可扩展性差。

2、光纤传输：常见的有模拟光端机和数字光端机,是解决几十甚至几百公里电视监控传输的最佳解决方式，通过把视频及控制信号转换为光信号在光纤中传输。

其优点是：传输距离远、衰减小，抗干扰性能最好，适合远距离传输。

其缺点是：对于几公里内监控信号传输不够经济；光熔接及维护需专业技术人员及设备操作处理,维护技术要求高,不易升级扩容。

3、网络传输：是解决城域间远距离、点位极其分散的监控传输方式,采用mpeg音视频压缩格式传输监控信号。

其优点是：采用网络视频服务器作为监控信号上传设备，有internet网络安装上远程监控软件就可监看和控制。

其缺点是：受网络带宽和速度的限制，只能传输小画面、低画质的图像；每秒只能传输几到十几帧图像，动画效果十分明显并有延时,无法做到实时监控.4、微波传输：是解决几公里甚至几十公里不易布线场所监控传输的解决方式之一.采用调频调制或调幅调制的办法，将图像搭载到高频载波上，转换为高频电磁波在空中传输.其优点是:省去布线及线缆维护费用，可动态实时传输广播级图像。

其缺点是:由于采用微波传输,频段在1ghz以上常用的有l波段（1。

0～2。

0ghz ）、s波段（2.0~3.0ghz）、ku波段（10～12ghz），传输环境是开放的空间很容易受外界电磁干扰；微波信号为直线传输,中间不能有山体、建筑物遮挡;ku波段受天气影响较为严重，尤其是雨雪天气会有严重雨衰。

高清视频监控系统和卡口系统视频传输网络建设方案一、背景随着社会的发展和城市化进程的加快，公共安全问题日益突出。

为了提高公共安全水平，实现城市智能化管理，高清视频监控系统和卡口系统已成为城市安防体系的重要组成部分。

视频传输网络作为高清视频监控系统和卡口系统的基础设施，其建设质量和性能直接影响到整个系统的运行效果。

因此，针对高清视频监控系统和卡口系统视频传输网络的建设，提出以下方案。

二、建设目标1. 实现高清视频和卡口系统视频的实时传输，确保视频质量满足监控需求。

2. 构建稳定、可靠、安全、高效的视频传输网络，满足大规模视频监控业务的需要。

3. 支持多种视频传输协议和设备，实现不同系统和设备之间的互联互通。

4. 满足未来视频监控业务的发展需求，具备良好的扩展性和升级能力。

三、建设内容1. 网络架构设计（1）核心层：构建高速、稳定、可靠的核心层网络，实现视频数据的高速传输和高效处理。

采用高性能的核心交换机，支持大容量、高并发、低延迟的数据传输。

（2）汇聚层：负责连接核心层和接入层，实现视频数据的有效汇聚和分发。

采用高性能的汇聚交换机，支持大容量、高并发、低延迟的数据传输。

（3）接入层：负责连接前端视频设备，实现视频数据的接入和传输。

采用高性能的接入交换机，支持大容量、高并发、低延迟的数据传输。

2. 传输协议选择（1）采用成熟的视频传输协议，如H.264、H.265等，确保视频数据的实时性和稳定性。

（2）支持多种传输协议，如TCP/IP、UDP、HTTP 等，满足不同设备和系统的接入需求。

（3）针对视频监控业务特点，优化传输协议，提高视频数据传输的效率和可靠性。

3. 网络安全保障（1）采用防火墙、入侵检测系统、病毒防护系统等安全设备，实现网络安全防护。

（2）采用VPN、加密等安全技术，保障视频数据在传输过程中的安全性。

（3）建立完善的网络安全管理制度，加强网络安全监控和维护。

4. 网络管理（1）采用网络管理系统，实现对视频传输网络的统一管理和维护。

以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：视频监控传输方案# 视频监控传输方案## 1. 引言视频监控系统广泛应用于各个领域，如公共安全、交通监控、工业监控等。

传统的视频监控系统主要采用模拟传输方式，但是随着科技的进步和网络的普及，数字视频监控系统逐渐成为主流。

本文将介绍几种常见的视频监控传输方案，包括有线传输、无线传输以及混合传输方案。

## 2. 有线传输方案有线传输方案是一种稳定可靠的视频传输方式。

常见的有线传输方式有以下几种：### 2.1. 同轴电缆传输同轴电缆传输是一种常见的模拟视频传输方式，适用于小范围的视频监控系统。

该传输方式通过同轴电缆传输视频信号和电源信号，具有传输距离远、传输质量高的优点。

### 2.2. 网线传输网线传输是一种数字视频传输方式，适用于中小型的视频监控系统。

该传输方式利用网线传输视频信号和电源信号，常用的协议有TCP/IP、UDP等，具有传输距离远、传输速度快的特点。

### 2.3. 光纤传输光纤传输是一种高速的视频传输方式，适用于大型的视频监控系统。

该传输方式利用光纤传输视频信号，具有传输距离远、传输速度快、抗干扰能力强的优点。

## 3. 无线传输方案无线传输方案是一种灵活便捷的视频传输方式。

常见的无线传输方式有以下几种：### 3.1. Wi-Fi传输Wi-Fi传输是一种常见的无线视频传输方式，适用于小范围的视频监控系统。

该传输方式利用无线局域网传输视频信号，常用的协议有802.11b/g/n/ac等，具有传输距离近、安装便捷的特点。

### 3.2. 4G/5G传输4G/5G传输是一种移动网络传输方式，适用于移动视频监控系统。

该传输方式通过4G/5G网络传输视频信号，具有传输距离远、传输速度快的优点。

## 4. 混合传输方案混合传输方案是一种结合有线传输和无线传输的视频传输方式。

常见的混合传输方案有以下几种：### 4.1. 有线+无线传输有线+无线传输方案将有线传输和无线传输相结合，既保证了传输的稳定性和可靠性，又提高了传输的灵活性。

井下视频监控系统方案
1.井下摄像头：必须选择适合井下环境的工业级摄像头，并具备防水、防爆、耐高温等特性。

摄像头应具备高清晰度和宽广的视角，并能够自动
调整光线，以适应不同亮度的井下环境。

2.井下视频传输系统：视频信号需要通过一根或多根传输线缆传输到
地面监控中心。

传输系统可以采用有线传输或者无线传输，具体取决于井
下的环境条件和预算限制。

3.地面监控中心：地面监控中心是整个系统的核心，应该具备以下功能：实时监视井下的视频画面、录像和回放功能、异常事件的报警处理、
远程控制井下设备等。

4.视频存储与备份：为了保证数据安全和监控录像的完整性，系统应
具备大容量的视频存储设备，并且要定期备份存储数据。

存储设备可以是
硬盘或者网络存储服务器。

5.报警系统：当井下发生异常情况时，系统应能够及时发出报警信号，并将相关警报信息传输到地面监控中心。

报警信号可以是声音报警、光闪
烁或者短信报警等形式。

6.远程控制：为了方便操作和管理，监控系统应具备远程控制功能。

操作员可以通过远程控制终端对井下摄像头、照明设备、报警设备等进行
远程操作和调整。

7.系统集成与管理平台：为了方便系统的集成和管理，可以开发一套
集成与管理平台。

该平台能够对井下视频监控系统进行统一管理，包括设
备的配置、报警事件的查询、视频录像的回放和保存等功能。

总之，井下视频监控系统方案需要考虑井下的恶劣环境和特殊需求，选择适合的设备和传输方式，并建立完善的地面监控中心。

这样的方案能够有效地提供井下环境的实时监视和报警功能，确保人员的安全和井下工作的顺利进行。

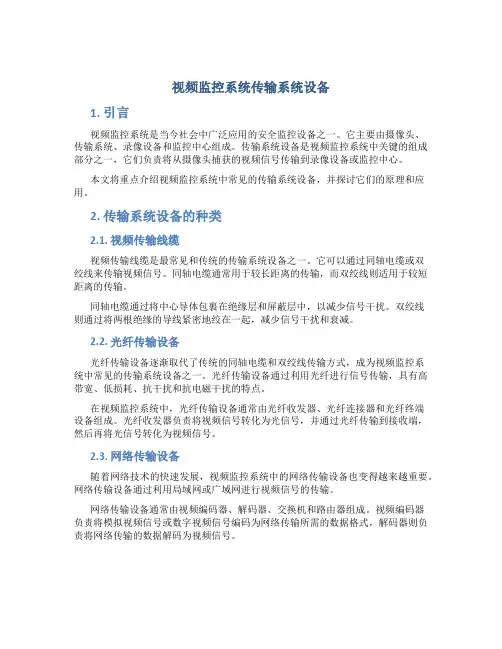

视频监控系统传输系统设备1. 引言视频监控系统是当今社会中广泛应用的安全监控设备之一。

它主要由摄像头、传输系统、录像设备和监控中心组成。

传输系统设备是视频监控系统中关键的组成部分之一，它们负责将从摄像头捕获的视频信号传输到录像设备或监控中心。

本文将重点介绍视频监控系统中常见的传输系统设备，并探讨它们的原理和应用。

2. 传输系统设备的种类2.1. 视频传输线缆视频传输线缆是最常见和传统的传输系统设备之一。

它可以通过同轴电缆或双绞线来传输视频信号。

同轴电缆通常用于较长距离的传输，而双绞线则适用于较短距离的传输。

同轴电缆通过将中心导体包裹在绝缘层和屏蔽层中，以减少信号干扰。

双绞线则通过将两根绝缘的导线紧密地绞在一起，减少信号干扰和衰减。

2.2. 光纤传输设备光纤传输设备逐渐取代了传统的同轴电缆和双绞线传输方式，成为视频监控系统中常见的传输系统设备之一。

光纤传输设备通过利用光纤进行信号传输，具有高带宽、低损耗、抗干扰和抗电磁干扰的特点。

在视频监控系统中，光纤传输设备通常由光纤收发器、光纤连接器和光纤终端设备组成。

光纤收发器负责将视频信号转化为光信号，并通过光纤传输到接收端，然后再将光信号转化为视频信号。

2.3. 网络传输设备随着网络技术的快速发展，视频监控系统中的网络传输设备也变得越来越重要。

网络传输设备通过利用局域网或广域网进行视频信号的传输。

网络传输设备通常由视频编码器、解码器、交换机和路由器组成。

视频编码器负责将模拟视频信号或数字视频信号编码为网络传输所需的数据格式，解码器则负责将网络传输的数据解码为视频信号。

3. 传输系统设备的原理3.1. 视频信号的传输原理传输系统设备的主要任务是将从摄像头捕获的视频信号传输到录像设备或监控中心。

未经传输的视频信号通常是模拟信号或数字信号。

在传输过程中，模拟信号需要经过模拟-数字转换器将其转化为数字信号，然后经过编码器进行数据压缩和编码，最后通过传输介质传输到接收端。

多场景8K视频实时传输方法及系统随着科技的不断发展，8K视频成为了当前媒体领域的热门话题。

然而，由于8K视频具有较高的分辨率和数据量大的特点，其传输也面临着很大的挑战。

为了解决多场景下8K视频实时传输的问题，下面将介绍一种基于无线网络的方法及系统。

首先，我们需要了解8K视频的特点。

8K视频是指具有7680×4320像素分辨率的视频，相比于传统的高清视频，其数据量要大得多。

为了实时传输8K视频，我们需要考虑如何提高网络带宽，保证传输的稳定性和实时性。

其次，无线网络是我们实现8K视频传输的重要手段之一、由于无线网络的普及和覆盖面广，可以满足多场景下8K视频的实时传输需求。

然而，目前的无线网络对于8K视频传输来说可能还不够稳定和高效，因此需要对无线网络进行优化和改进。

为了提高传输的稳定性和实时性，我们可以采用多通道传输和分片传输的方法。

多通道传输是指利用多个无线信道同时传输视频数据，以提高传输带宽和降低延迟。

而分片传输则是将视频数据按照一定的规则进行分割，并通过多个无线信道同时传输分片数据，以进一步提高传输效率。

在系统设计方面，我们需要考虑如何实现多通道传输和分片传输。

首先，我们可以利用软件定义无线电（Software Defined Radio，SDR）技术，实现多通道的无线传输。

SDR可以实现灵活的信号处理和调制方案，满足多通道传输的需求。

其次，我们可以设计一个分片传输系统，通过分析视频数据的特点和无线网络的状况，确定合适的分割规则和传输策略，并利用多个无线信道同时传输分片数据。

同时，为了提高传输的稳定性和实时性，我们还需要考虑网络拥塞控制和差错纠正技术。

网络拥塞控制可以通过动态调整传输速度和重传机制来避免网络拥塞，保证传输的稳定性。

而差错纠正技术则可以通过冗余编码和差错检测来修复和纠正传输过程中的错误，提高传输的可靠性和实时性。

综上所述，多场景下8K视频实时传输的方法及系统可以采用基于无线网络的多通道传输和分片传输技术，并结合网络拥塞控制和差错纠正技术，以提高传输的稳定性和实时性。

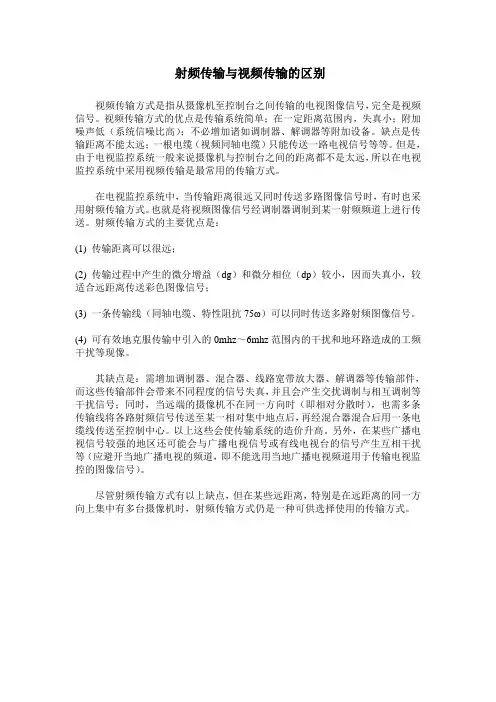

射频传输与视频传输的区别视频传输方式是指从摄像机至控制台之间传输的电视图像信号，完全是视频信号。

视频传输方式的优点是传输系统简单；在一定距离范围内，失真小；附加噪声低（系统信噪比高）；不必增加诸如调制器、解调器等附加设备。

缺点是传输距离不能太远；一根电缆（视频同轴电缆）只能传送一路电视信号等等。

但是，由于电视监控系统一般来说摄像机与控制台之间的距离都不是太远，所以在电视监控系统中采用视频传输是最常用的传输方式。

在电视监控系统中，当传输距离很远又同时传送多路图像信号时，有时也采用射频传输方式。

也就是将视频图像信号经调制器调制到某一射频频道上进行传送。

射频传输方式的主要优点是：(1) 传输距离可以很远；(2) 传输过程中产生的微分增益（dg）和微分相位（dp）较小，因而失真小，较适合远距离传送彩色图像信号；(3) 一条传输线（同轴电缆、特性阻抗75ω）可以同时传送多路射频图像信号。

(4) 可有效地克服传输中引入的0mhz～6mhz范围内的干扰和地环路造成的工频干扰等现像。

其缺点是：需增加调制器、混合器、线路宽带放大器、解调器等传输部件，而这些传输部件会带来不同程度的信号失真，并且会产生交扰调制与相互调制等干扰信号；同时，当远端的摄像机不在同一方向时（即相对分散时），也需多条传输线将各路射频信号传送至某一相对集中地点后，再经混合器混合后用一条电缆线传送至控制中心。

以上这些会使传输系统的造价升高。

另外，在某些广播电视信号较强的地区还可能会与广播电视信号或有线电视台的信号产生互相干扰等（应避开当地广播电视的频道，即不能选用当地广播电视频道用于传输电视监控的图像信号）。

尽管射频传输方式有以上缺点，但在某些远距离，特别是在远距离的同一方向上集中有多台摄像机时，射频传输方式仍是一种可供选择使用的传输方式。

视频传输类型及原理简介视频传输规定：视频设备的输入输出阻抗75Ω（相互配接和通用性）种类：1、基带同轴传输。

2、基带双绞线传输。

3、射频调制解调传输。

4、光缆调制解调传输。

5、视频数字（网络）传输。

6、微波传输。

7、无线天线视频监控系统。

一、基带同轴传输：｛0～6M，1V p-p，75Ω｝图：同轴电缆是唯一可以不用附加传输设备也能有效传输视频信号方法。

（绝对衰减最小）。

突出矛盾就是频率失真，在传输通道视频失真度条件下，75-5可传输120m（200m以上可观察到失真）。

“频率加权放大技术”目前已成熟，仅用一个末端补偿设备，75-5→2000m；若前后补偿，可到3000m。

单端不平衡传输，一根为信号线；一根为零线，优点：传输阻抗，不受外界干扰和不对外产生干扰。

缺点：分布参量值较大，损耗严重。

线越长越严重。

线缆衰减是指线缆传输信息期发生的能量降低或损耗，它遵循一种叫趋肤效应和近似效应的物理定理，随着频率的增加会增大，导体内部的电子流产生的磁场迫使电子向导体表面聚集，频率越高这个表层越薄，这一效应对电缆的衰减影响相当显著，且衰减与频率的平方根近似成正比。

可知要求 75-5≤200m75-7≤400m75-9≤600m75-13≤800m如超过800m，不建议用同轴传输，由于分布参数更大，寄生干扰引入，图像质量下降。

二、双绞线传输：图：平衡传输方式：不平衡输入的视频经发送器A转换为平衡输出，传输回路的两根线分别是幅度相等相位相反的差分信号，在接收器B中将平衡信号再转换回不平衡信号，以便与现行设备配接。

由于双绞线上的两个信号大小相等，极性相反，且两线相绞（不断改变方向），这样线间的寄生电抗与其相邻电抗也极性相反大小相等。

（两线完全平衡时）图：C1、C2、…C n是每对双绞线每一绕结的分布电容。

L1、L2、…L n是每对双绞线每一绕结的感应电感。

电容C 总= C 1+C 2+…+C n +(-C n+1) 总感应电感BA B A L L L L L +∙=总 L A =L 1+(-L 3)+…+L nL B =-L 2+L 4+…+(-L n+1)当绕结基本平衡时：C n = C n+1，L 总=0，C 总=0这表明从传输信号的角度分析两线间的寄生电容、寄生电感趋于零，但对外界干扰信号而言上述结果并不存在。
