坡屋面瓦技术交底(钢挂瓦条)技术交底记录

坡屋面屋面瓦施工技术交底工程名称工种瓦屋面施工单位日期技术交底内容：一、挂瓦条的施工要求：1）挂瓦条的间距要根据平瓦的尺寸和一个坡面的长度经计算确定，粘土平瓦一般间距为280~330mm。

2）檐口第一根挂瓦条，要保证瓦头出檐（或出封檐板外）50~70mm；上下排平瓦的瓦头和瓦尾的搭扣长度50~70mm；屋脊处两个坡面上最上两根挂瓦条，要保证挂瓦后，两个瓦尾的间距在搭盖脊瓦时，脊瓦搭接瓦尾的宽度每边不小于40mm。

3）挂瓦条断面一般为30mm×30mm，长度一般不小于3根椽条间距，挂瓦条必须平直（特别是保证挂瓦条上边口的平直），接头在椽木上，钉置牢固，不得漏钉，接头要错开，同一椽木条上不得连续超过3个接头；钉置椽口条（或封椽板）时，要比挂瓦条高20~30mm，以保证椽口第一块瓦的平直；钉挂瓦条一般从椽口开始逐步向上至屋脊，钉置时，要随时校核挂瓦条间距尺寸的一致。

为保证尺寸准确，可在一个坡面两端，准确量出瓦条间距，通长拉线钉挂瓦条。

（3）木板基层上加铺油毡层的施工：油毡应平行屋脊自下而上的铺钉；檐口油毡应盖过铺檐板上边口10~20mm；油毡长边搭缝不小于l00mm，短边搭缝不小于150mm，搭接边要钉住，不得翘边；上下两层短边搭接缝要错开500mm以上；油毡用顺水条（可用灰板条）垂直屋脊方向钉住，间距不大于500mm；要求油毡铺平铺直，压毡条钉置牢靠，钉子不得直接在油毡上随意乱钉；油毡的毡面必须完整，不得有缺边破洞。

二、．平瓦铺挂前的准备工作（1）堆瓦：平瓦运输堆放应避免多次倒运。

要求平瓦长边侧立堆放，最好一顺一倒合拢靠紧，堆放成长条形，高度以5~6层为宜，堆放、运瓦时，要稳拿轻放。

（2）选瓦：平瓦的质量应符合要求。

砂眼、裂缝、掉角、缺边、少爪等不符合质量要求规定的不宜使用，但半边瓦和掉角、缺边的平瓦可用于山檐边、斜沟或斜脊处，其使用部分的表面不得有缺损或裂缝。

（3）上瓦：待基层检验合格后，方可上瓦。

屋面及女儿墙挂瓦施工技术交底一、施工工艺1、工艺流程：基层清理、整平→种植Ф8膨胀丝→顺水条（中距600mm)与种植的Ф8钢筋头焊牢→挂瓦条与顺水条焊牢=→挂屋面瓦→屋面瓦验收2、顺水条：每个顺水条节点均需要与Ф8膨胀丝焊接牢固，并确保稳固；顺水条要垂直于檐口，斜面形成闭合框架。

3、挂瓦条：将挂瓦条与顺水条焊接牢固，其间距应根据瓦的规格和屋面坡长确定，长度一般不小于三根顺水条间距。

焊接檐口条时，要比一般挂瓦条高20～30mm,以保证檐口第一块瓦的平直；挂瓦条从檐口开始逐步向上至屋脊，要随时校核挂瓦条间距尺寸的一致。

为保证尺寸准确，可在一个坡面的两端，准确量出瓦条间距，要通长拉线焊结挂瓦条。

4、挂瓦：屋面挂瓦均采用木螺丝与挂瓦条安装牢固。

从檐口处逐层向上排瓦施工。

檐口处屋面瓦挑出50～70mm。

屋脊瓦采用专业胶卧瓦，在搭盖脊瓦时，脊瓦搭接瓦尾的宽度每边不小于40mm。

檐口处以能覆盖主瓦即可。

上下瓦最小上下搭接为：75mm。

从屋檐左下角开始，自左向右、自下而上，瓦之间上下搭接以盖住瓦的自锁坡三角为准，左右搭接以瓦相扣后平稳为准，每片主瓦的瓦爪必须扣紧挂瓦条，对齐瓦缝。

铺设时当遇到脊和天沟时，边角处用砂轮锯切割至满足要求，或用半边瓦和掉角、缺边的大瓦。

5、檐口收口抹灰：挂瓦顶、底等需收口处均采用水泥砂浆找平牢固。

二、质量要求1、砂眼、裂缝、掉角，缺边、少爪等不符合质量要求规定的不宜使用，但半边瓦和掉角、缺边的平瓦可用于山檐边、坡沟或坡脊处，其使用部分的表面不得缺损或裂缝。

2、平瓦应铺成整齐的行列，彼此紧密搭接，并应瓦榫落槽，瓦脚挂牢，瓦头排齐，檐口应成一直线；以确保屋面平整，立面效果美观。

3、挂瓦条应分档均匀，焊结平整、牢固；瓦面平整，行列整齐，檐口平直。

4、脊瓦应搭盖正确，间距均匀，封固严密；屋脊和斜脊应顺直，无起伏现象。

5、及时清理残留在瓦面的砂浆；瓦面挂瓦产生垃圾，必须人工搬运到楼外指定地点。

6、上瓦行走要落脚在瓦片中部，轻走轻踩，严禁踩踏瓦角、瓦边这些部位，以防碎瓦。

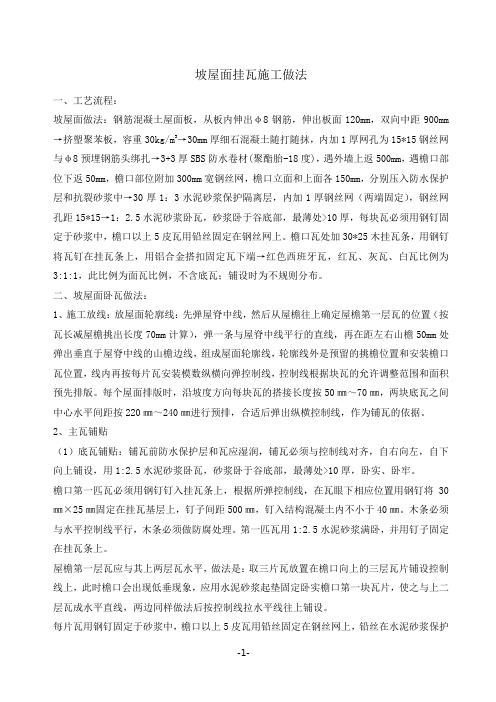

坡屋面挂瓦施工做法一、工艺流程：坡屋面做法：钢筋混凝土屋面板，从板内伸出φ8钢筋，伸出板面120mm，双向中距900mm →挤塑聚苯板，容重30kg/m3→30mm厚细石混凝土随打随抹，内加1厚网孔为15*15钢丝网与φ8预埋钢筋头绑扎→3+3厚SBS防水卷材(聚酯胎-18度)，遇外墙上返500mm，遇檐口部位下返50mm，檐口部位附加300mm宽钢丝网，檐口立面和上面各150mm，分别压入防水保护层和抗裂砂浆中→30厚1：3水泥砂浆保护隔离层，内加1厚钢丝网（两端固定），钢丝网孔距15*15→1：2.5水泥砂浆卧瓦，砂浆卧于谷底部，最薄处>10厚，每块瓦必须用钢钉固定于砂浆中，檐口以上5皮瓦用铅丝固定在钢丝网上。

檐口瓦处加30*25木挂瓦条，用钢钉将瓦钉在挂瓦条上，用铝合金搭扣固定瓦下端→红色西班牙瓦，红瓦、灰瓦、白瓦比例为3:1:1，此比例为面瓦比例，不含底瓦；铺设时为不规则分布。

二、坡屋面卧瓦做法：1、施工放线：放屋面轮廓线：先弹屋脊中线，然后从屋檐往上确定屋檐第一层瓦的位置（按瓦长减屋檐挑出长度70mm计算），弹一条与屋脊中线平行的直线，再在距左右山檐50mm处弹出垂直于屋脊中线的山檐边线，组成屋面轮廓线，轮廓线外是预留的挑檐位置和安装檐口瓦位置，线内再按每片瓦安装模数纵横向弹控制线，控制线根据块瓦的允许调整范围和面积预先排版。

每个屋面排版时，沿坡度方向每块瓦的搭接长度按50㎜～70㎜，两块底瓦之间中心水平间距按220㎜～240㎜进行预排，合适后弹出纵横控制线，作为铺瓦的依据。

2、主瓦铺贴（1）底瓦铺贴：铺瓦前防水保护层和瓦应湿润，铺瓦必须与控制线对齐，自右向左，自下向上铺设，用1:2.5水泥砂浆卧瓦，砂浆卧于谷底部，最薄处>10厚，卧实、卧牢。

檐口第一匹瓦必须用钢钉钉入挂瓦条上，根据所弹控制线，在瓦眼下相应位置用钢钉将30㎜×25㎜固定在挂瓦基层上，钉子间距500㎜，钉入结构混凝土内不小于40㎜。

屋面挂瓦施工技术交底本交底用于西安铁路局安康静安小区高层住宅楼工程屋面挂瓦工程施工。

一、施工准备1、材料(1)块瓦符合设计要求，不得有缺楞、调角、暗痕、裂纹等缺陷。

(2)挂瓦条、顺水条：30*40mm木龙骨，满刷聚氨酯防腐漆。

(3)镀锌螺丝：5cm、4cm镀锌螺丝。

(4)1:2.5水泥砂浆。

2、主要机具：切割机、橡皮锤、水平尺、墨斗、钢尺等。

3、作业条件(1)、砼基层清洁干净。

(2)、顺水条、挂瓦条刷沥青油防腐。

(3)、在坡屋面上弹出顺水条、挂瓦条位置墨线。

二、操作工艺施工工艺：清理基层—→弹墨线—→钉顺水条—→钉挂瓦条—→挂瓦—→细部处理—→检查验收—→淋水试验1、顺水条、挂瓦条施工，先在坡屋面上弹出顺水条墨线，将30×40mm木顺水条用5㎝镀锌螺丝钉在砼保护层上，螺丝钉间距300mm，顺水条的间距500mm。

安装顺水条时，注意安装螺丝深度，不要将防水层打透。

2、固定挂瓦条，挂瓦条的间距同瓦材规格，檐口第一根挂瓦条，要保证瓦头出檐外30mm，上下排平瓦的搭扣长度50—60mm。

3、顺水条、挂瓦条断面为30×40，顺水条、挂瓦条必须平直（特别要保证挂瓦条上边口的平直），钉挂瓦条时，要随时校核挂瓦条间距尺寸的一致，为保证尺寸准确；在一个坡面两端，准确量出瓦条间距，通长拉线钉挂瓦条4、屋面，檐口瓦：挂瓦次序从檐口由下到上，自左向右方向进行，檐口瓦要挑出檐口30mm，瓦均应挂在挂瓦条上，与左边、下边两块瓦落槽密合，随时注意瓦面、瓦楞垂直，不符合质量要求的瓦不能铺挂。

5、为保证瓦的平整顺直，应从屋脊拉一斜线到檐口，即斜线对准屋脊第一张瓦的右下脚，顺次与第二排的第二张瓦，第三排的第三张瓦，直到檐口瓦的右下角，都在一直线上，然后由下到上依次逐张铺挂，可以达到瓦沟顺直，整齐美观。

平瓦用4㎝镀锌螺丝固定在挂瓦条上。

檐口瓦应铺成一条直线，屋脊梁处的瓦要根据宽度及斜度弹线锯料。

整坡瓦要平整，排列横平竖直，无翘角和张口现象。

斜屋面挂瓦施工技术交底编号:交底内容:一、材料要求1、32.5普通硅酸盐水泥，严禁混用不同品种、不同标号的水泥、中砂。

①10钢筋、L30X 4钢挂瓦条、顺水条、铜丝。

2、水泥瓦：水泥瓦方正，质地坚固。

不得有缺楞、掉角、暗痕和裂纹等缺陷。

二、主要机具主要机具：手推车、铁锹、靠尺、水桶、喷壶、铁抹子、木抹子、墨斗、钢卷尺、尼龙绳、橡皮锤（或木锤）、铁水平尺、弯角方尺、笤帚、砂轮锯、磨石机、钢丝刷。

三、作业条件：1、坡屋面的平整度：坡屋面找平层平整度的误差应控制在士5以内（用两米靠尺和楔形尺检查）2、正脊斜脊（天沟）：两坡面阴角阳角应为一直线，保证能用肉眼分辨出正斜脊的脊中心线位置。

3、几何尺寸：坡屋面的几何尺寸应规整，同一坡面的左右檐口边应相等，屋面两对角线长应相等。

根据设计要求的标高、坡度，找好规矩并弹线;4、人员准备：施工队各专业人员已进场；技术人员将屋面构造图纸发放给有关人员。

使施工人员明确天沟、屋脊的位置。

5、屋顶及基座等结构和避雷等装饰装修已施工完毕并通过验收，确保屋顶无上部结构施工。

6、斜屋面防水找平层已施工完毕，防水层已通过验收7、斜屋面周圈防护架已搭设完毕，通过验收。

4、风力超过5级以上天气禁止作业。

雷雨天气禁止作业。

九、环保措施1、施工必须做到工完场清，及时收集落地灰，过筛后重新利用。

2、清理后的碎砖块、砌块等垃圾用水泥袋装好，运到垃圾分离处。

3、砂浆搅拌机械进入现场前，对进入现场的砂浆搅拌机械进行全面检查和维护保养，以保证机况良好，无漏电、漏水现象。

机械修理工应经常检查砂浆搅拌机械的运行情况，发现问题及时进行维护、保养，以保证施工机械处于良好运行状态。

搅拌现场应经常洒水湿润，在搬运水泥时，轻拿轻放技术负责人：交底人：接交人:本表由施工单位填写，交底单位与接受交底单位各存一份。

屋面挂瓦施工安全技术交底1. 引言屋面挂瓦施工是建筑工程中的一项重要工作，但由于工作环境特殊和施工操作难度较大，存在一定的安全风险。

为了确保施工人员的生命安全和施工质量，本文将对屋面挂瓦施工安全技术进行交底，包括施工前的准备工作、安全作业流程、防护措施等内容。

2. 施工前准备在进行屋面挂瓦施工之前，施工单位应全面做好施工前的准备工作，确保施工过程的安全。

具体措施如下：2.1 确定施工方案施工单位应根据屋面结构和要求，制定详细的施工方案。

方案应包括施工流程、施工人员组织、材料准备等内容，并得到相关技术人员的确认。

2.2 安全措施的制定根据施工方案和现场风险评估，制定安全措施并明确施工人员的责任。

措施包括但不限于设置安全警示标志、使用安全防护设备、设置安全通道等。

2.3 施工现场清理施工人员在开始施工前，应对施工现场进行清理。

清理范围包括所有材料、工具以及杂物，确保施工现场整洁，减少施工隐患。

3. 安全作业流程3.1 施工前安全检查在施工前，施工单位应组织专人进行安全检查。

主要检查项目包括施工现场的准备工作是否完善、安全设施是否齐全、施工人员是否具备必要的安全防护用品等。

3.2 高处作业安全要求屋面挂瓦施工通常存在高处作业风险，因此施工人员应严格遵守以下要求： -佩戴防护帽、安全带等必要的安全防护装备； - 在降水、风力较大的情况下暂停施工； - 确保攀爬安全，不承重攀爬，使用可靠的攀爬器具； - 施工现场设置安全网和警示标志。

3.3 吊装操作规范屋面挂瓦施工中，常常需要进行吊装作业。

吊装过程中应注意以下事项： - 前期应对吊装设施进行全面检查，确保吊装设备的完好； - 吊装工作应由经过培训合格的专业人员操作； - 吊装作业前应进行安全演练，确保吊装过程中的安全。

3.4 施工现场通行在屋面挂瓦施工过程中，应设置安全通道，保证施工人员的通行安全。

通行时需注意以下事项： - 通道应保持畅通，不得堆放杂物； - 施工人员应专注于前方，不得私自使用移动通讯设备； - 在施工现场移动时，必须佩戴安全带。
