“电阻点焊实验”实验指导书

课程实验 电阻焊课程实验电阻焊课程实验指导书重庆科技学院材控教研室焊接实验室二00八年十月九日实验实验一一 点焊规范参数对接头质量的影响一、实验目的1．研究规范参数对接头强度的影响；2．掌握选择点焊规范参数的—般原则和方法； 二、实验装置及实验材料1．交流点焊机（DN —63型） 2．手动砂轮3．试片100×20×1mm ，冷轧低碳钢 三、实验原理点焊的基本参数有焊接电流I （kA ）、通电时间t （周）、焊接压力F W （N ）、电极端面形状和尺寸等。

其中前三个参数是形成点焊接头的三大要素。

点焊时合理地选择这些参数，并使这些参数保持稳定，是获得优质接头的重要条件。

1、 焊接电流焊接电流是最重要的点焊参数。

点焊时产生的热量，当其他参数不变时，Q 与I 的平方成正比。

当焊接电流较小时，加热量不足，不能形成熔核或熔核尺寸很小。

随着焊接电流的增加，熔核尺寸迅速扩大。

但焊接电流过大，加热过于强烈，熔核扩展速度大于塑性环扩展速度时．将会产生严重飞溅，使焊接质量下降。

因此焊接电流的选择应以不产生飞溅为前提。

2、焊接时间焊接时间的影响与焊接电流相类似。

由于温度场的建立要有一个过程。

当焊接时间过短时，不能形成熔核。

增长焊接时间，焊接区中心部位首先出现熔核。

随着焊接时间的增加，熔核尺寸不断扩大。

当熔核尺寸扩大到一定值以后，由于接触面积的增加，工件内部电阻及电流密度降低，散热加强，熔核扩展速率减缓．最终达到熔核尺寸的饱和值。

如果在熔核尺寸饱和后继续加热，一般不会产生飞溅。

这时由于塑性环还有一定扩大，拉剪强度略有增加，但强度分散性增大，正拉强度有所下降。

3、 电极压力电极压力主要影响焊接区金属的塑性变形及接触面积，从而影响焊接区的电阻、电流密度及散热。

当焊接压力过小时，由于焊接区金属的塑性变形范围及变形程度不足，造成电流密度过大，加热速度大于塑性环扩展速度，从而产生飞溅。

随着焊接压力的增加，焊接区接触面积增大，工件的总电阻及电流密度减小，特别是焊透率下降更快。

电阻点焊作业指导书一、电阻点焊基本原理1、何谓电阻点焊将准备连接的工件置于两电极之间加压，并对焊接处通以电流，利用工件产生的热量加热并形成局部熔化（或达塑性状态），断电后，在压力继续作用下，形成牢固接头。

这种工艺过程即为电阻焊。

可见，电阻焊有如下两个最显著的特点：（1）、采用内部热源——利用电流通过焊接区的电阻产生的热量进行加热。

（2）、必须施加压力——在压力作用下，通电加热、冷却，形成接头。

2、电阻焊的优点（1）、因是内部热源，热量集中，加热时间短促，在焊点形成过程中始终被塑性环包围，故电阻焊冶金过程简单，热影响区小，变形小，易于获得质量较好的焊接接头。

（2）与铆接结构相比，重量轻，结构简化，易于得到形状复杂的零件。

（3）电阻焊因机械化、自动化程度高，可提高生产率，改善工作条件。

（4）表面质量较好，易于保证气密。

3、电阻焊存在的问题：（1）、目前尚缺少简单而又可靠的无损检验方法。

（2）、设备较复杂，功率大，投资较多，维修困难。

（3）焊件的尺寸、形状、厚度受到设备的限制，焊件的材料、厚度、尺寸及形状受焊机功率、机臂尺寸与结构形状的限制。

（4）点焊与缝焊多采用搭接接头，增加了构件的重量。

4、接头的形成所有点焊循环皆可分为预压、加热熔化、冷却结晶三个阶段。

第一阶段为预压阶段，在压力作用下，原子开始靠近，逐步消除一部分表面的不平和氧化膜，形成物理接触点，第二阶段通电加热，包括两个过程：在通电开始的一段时间内，接触点扩大，固态金属因加热而膨胀，在焊接压力作用下，焊接处金属产生塑性变形，并挤向板件间缝隙中，继续加热后，开始出现熔化点，并逐步扩大成所要求的核心尺寸时切断电源。

第三阶段冷却结晶，由减小或切断电源开始，至熔化核心完全冷却凝固后结束。

一个好的焊点，从外观上，要求表面压坑浅、平滑呈均匀过渡，无明显凸肩或局部挤压的表面鼓起；不允许外表有环状或径向裂纹；表面不得有熔化或粘附的铜合金。

从内部看，焊点形状应规则、均匀，焊点尺寸应满足结构和强度的要求；核心内部无贯穿性或超越规定值的裂纹，结合线伸入及缩孔皆在规定范围之内；焊点核心周围无严重过热组织及不允许的缺陷。

电阻式点焊机安全操作作业指导书1. 基本概述电阻式点焊机是一种常用的焊接设备，用于将两个或多个金属工件通过电热效应焊接在一起。

在操作电阻式点焊机时，必须遵循一系列的安全操作规程，以保障人身安全和设备正常运行。

2. 设备准备在操作电阻式点焊机之前，必须确保设备处于正常工作状态，并且通过以下步骤进行准备：- 检查设备电源线是否有损坏，是否正确接地；- 检查焊接电极是否固定牢靠，无松动现象；- 检查冷却系统和水管是否正常工作，确保水流通畅；- 检查设备表面是否有损坏或锈蚀，如有必要，及时进行维修或更换。

3. 个人防护装备在操作电阻式点焊机时，必须佩戴适当的个人防护装备，包括但不限于：- 口罩、防护眼镜和面罩，以防止火花飞溅和烟尘对眼睛的刺激和损伤；- 防护手套和防护服，以防止热量和电流对皮肤的伤害，同时提供良好的绝缘保护；- 防护鞋和耐热鞋套，以保护脚部免受热量、火花和金属碎片的伤害。

4. 安全操作规程在操作电阻式点焊机时，必须遵循以下安全操作规程：- 在工作区域周围设置明显的安全标识，并保持工作区域清洁整齐；- 确保设备处于稳定的工作台上，并保持设备表面干燥和清洁；- 在操作之前，必须将焊接电极均匀涂抹焊膏，以提高焊接质量和效率；- 严禁使用损坏的电缆和电极，必须及时更换；- 在进行焊接操作时，必须保持清醒和集中注意力，确保正确操作；- 在长时间的连续焊接操作中，必须注意设备的散热情况，避免过热造成设备损坏或安全事故；- 在进行电极更换、设备维护和故障排除时，必须切断电源，避免电击和其他安全事故。

5. 紧急事故处理在操作电阻式点焊机时，可能会发生一些紧急情况，例如电击、烧伤、火灾等。

在这些情况下，必须立即采取以下紧急处理措施：- 发生电击事故时，应立即切断电源，并使用绝缘工具或绝缘材料将受伤人员与电源断开；- 发生烧伤事故时，应及时将受伤人员移到通风处，并直接用清水冲洗烧伤部位，然后及时就医；- 发生火灾时，应立即切断电源，并使用灭火器或灭火器具扑灭火源，如无法控制火势，应立即呼叫消防部门。

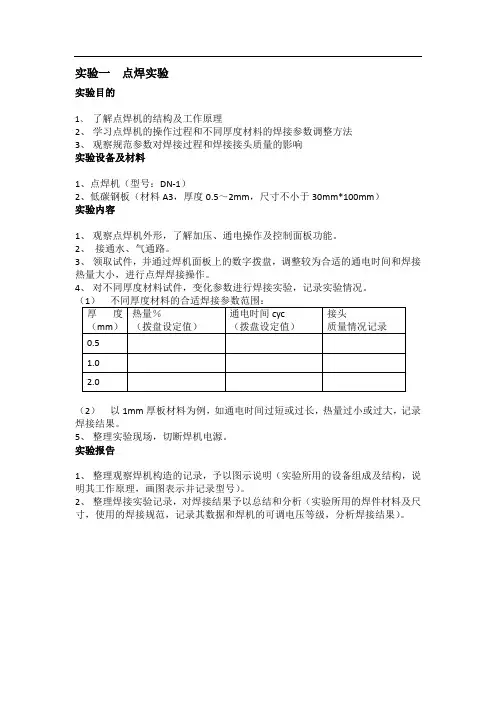

实验一点焊实验实验目的1、了解点焊机的结构及工作原理2、学习点焊机的操作过程和不同厚度材料的焊接参数调整方法3、观察规范参数对焊接过程和焊接接头质量的影响实验设备及材料1、点焊机（型号：DN-1）2、低碳钢板（材料A3，厚度0.5～2mm，尺寸不小于30mm*100mm）实验内容1、观察点焊机外形，了解加压、通电操作及控制面板功能。

2、接通水、气通路。

3、领取试件，并通过焊机面板上的数字拨盘，调整较为合适的通电时间和焊接热量大小，进行点焊焊接操作。

4、对不同厚度材料试件，变化参数进行焊接实验，记录实验情况。

（2）以1mm厚板材料为例，如通电时间过短或过长，热量过小或过大，记录焊接结果。

5、整理实验现场，切断焊机电源。

实验报告1、整理观察焊机构造的记录，予以图示说明（实验所用的设备组成及结构，说明其工作原理，画图表示并记录型号）。

2、整理焊接实验记录，对焊接结果予以总结和分析（实验所用的焊件材料及尺寸，使用的焊接规范，记录其数据和焊机的可调电压等级，分析焊接结果）。

实验二对焊实验实验目的1、了解对焊机的结构及工作原理2、学习典型零件对焊的操作过程实验设备及材料1、对焊机（型号UN-75）2、典型零件（链环，或者Ø8*10mm低碳钢棒料）实验内容对焊有电阻对焊和闪光对焊两种，UN-75可通过人工操作对焊机完成不同的工艺。

这里以电阻对焊为对象进行实验。

1、观察对焊机外形，了解通电、加压操作过程及变压器分机调节输出功率的方法。

2、领取试件，在断电状态下，装夹焊接试件，调整变压器输出功率。

3、分组进行对焊焊接操作。

（1）推动杠杆压紧试件，但不要用力过大。

（2）按下杠杆上的按钮开关并保持，使工件通电加热。

（3）当接头处达到发红融化时，增加顶锻力，并松开按钮开关。

（4）压力保持一定时间，拆卸试件。

4、整理实验现场，切断焊机电源。

实验报告1、整理观察焊机构造的记录（实验所用的设备组成及结构，说明其工作原理，画图表示并记录型号）。
