自制简易金属探测器这是一个金属探测电路，它可以隔着地毯探测出地毯下的硬币或金属片。

这个小装置很适合动手自制。

一、元器件的准备???电路中的NPN型三极管型号为9014,三极管VT1的放大倍数不要太大，这样可以提高电路的灵敏度。

VD1-VD2为1N4148。

电阻均为1/8W。

???的孔，好。

???图2发光二极管亮为止。

然后用一金属物体接近电感探头的磁心端面，这时发光二极管会熄灭。

调整微调电阻器RP可以改变金属探测器的灵敏度，微调电阻器RP的阻值过大或过小电路均不能工作。

如果调整得好，电路的探测距离可达20mm。

但要注意金属探测器的电感探头不要离元器件太近，在装盒时不要使用金属外壳。

必要时也可以将金属探测器的电感探头引出，用非金属材料固定它。

??三、电路工作原理???金属探测器电路中的主要部分是一个处于临界状态的振荡器，当有金属物品接近电感L（即探测器的探头）时，线圈中产生的电磁场将在金属物品中感应出涡流，这个能量损失来源于振荡电路本身，相当于电路中增加了损耗电阻。

如果金属物品与线圈L较近，电路中的损耗加大，线圈值降低，使本来就处于振荡临界状态的振荡器停止工作。

从而控制后边发光二极管的亮灭。

??在这个电路中三极管VT1与外围的电感器和电容器构成了一个电容三点式振荡器。

它的交流等效电路（不考虑RP和R2的作用如图5所示，当图5中三极管基极有一正信号时，由于三极管的反向作用使它的集电极信号为负。

两个电容器两端的信号极性如图5所示，通过电容器的反馈，三极管基极上的信号与原来同相，由于这是正反馈，所以电路可以产生振荡，RP和R1的存在，消弱了电????RP减小VT3???VT3。

金属探测器的制作方法
制作金属探测器的第一步是收集所需材料和工具。

常见的金属探测器
材料包括：电线圈、电容器、电阻器、可调频（RF）发射器和接收器、音
频功放等。

工具方面需要准备电子焊接工具、钳子、螺丝刀等。

制作金属探测器的第二步是组装电路。

首先，确定好金属探测器的整
体结构，将电线圈固定在一条绝缘杆上，形成一个环形电感线圈。

然后，
将电容器和电阻器安装到电路板上。

接下来，将电感线圈与电容器和电阻
器进行连接，以形成一个LC电路。

制作金属探测器的第三步是制作调整频率的电路。

这一步是为了确保
金属探测器在使用过程中可以调整发射频率。

一般情况下，使用可调频（RF）发射器和接收器来实现这一功能。

将发射器和接收器连接到电路板上，并通过调节发射频率电容器的参数来实现频率的调整。

制作金属探测器的第四步是安装音频功放电路。

音频功放电路用于放
大金属探测器接收到的信号，以便使用户能够听到明确的声音触发。

将音
频功放电路连接到金属探测器的接收端口。

制作金属探测器的最后一步是进行测试和调试。

将所制作的金属探测
器连接到电源，并使用金属物体进行测试。

在测试过程中，可以逐步调整
金属探测器的各种参数，以获得最佳性能。

例如，可以调整发射频率、音
频功放电路的增益等。

总结起来，金属探测器的制作方法包括：收集材料和工具、组装电路、制作调整频率的电路、安装音频功放电路以及进行测试和调试。

通过合理
使用上述步骤和方法，可以制作出一个简单的金属探测器。

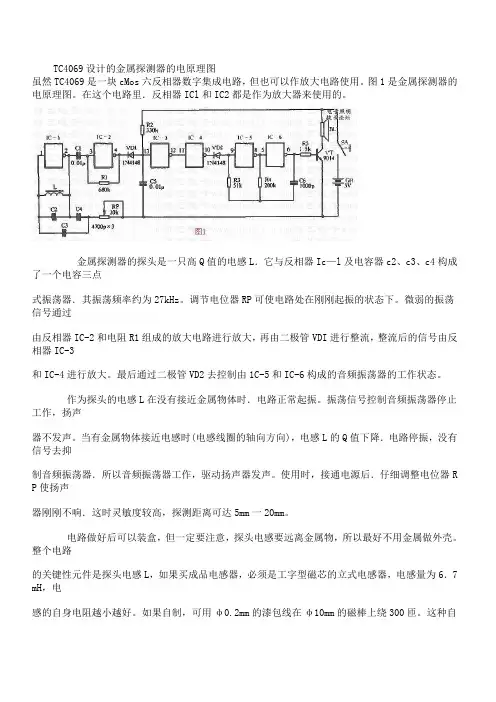

TC4069设计的金属探测器的电原理图虽然TC4069是一块cMos六反相器数字集成电路，但也可以作放大电路使用。

图1是金属探测器的电原理图。

在这个电路里．反相器ICl和IC2都是作为放大器来使用的。

金属探测器的探头是一只高Q值的电感L．它与反相器Ic—l及电容器c2、c3、c4构成了一个电容三点式振荡器．其振荡频率约为27kHz。

调节电位器RP可使电路处在刚刚起振的状态下。

微弱的振荡信号通过由反相器IC-2和电阻R1组成的放大电路进行放大，再由二极管VDI进行整流，整流后的信号由反相器IC-3和IC-4进行放大。

最后通过二极管VD2去控制由1C-5和IC-6构成的音频振荡器的工作状态。

作为探头的电感L在没有接近金属物体时．电路正常起振。

振荡信号控制音频振荡器停止工作，扬声器不发声。

当有金属物体接近电感时(电感线圈的轴向方向)，电感L的Q值下降．电路停振，没有信号去抑制音频振荡器．所以音频振荡器工作，驱动扬声器发声。

使用时，接通电源后．仔细调整电位器R P使扬声器刚刚不响．这时灵敏度较高，探测距离可达5mm一20mm。

电路做好后可以装盒，但一定要注意，探头电感要远离金属物，所以最好不用金属做外壳。

整个电路的关键性元件是探头电感L，如果买成品电感器，必须是工字型磁芯的立式电感器，电感量为6．7 mH，电感的自身电阻越小越好。

如果自制，可用φ0.2mm的漆包线在φ10mm的磁棒上绕300匝。

这种自制探头的探测距离可达25mm~30mm。

这个电路也可改成一个金属报警器。

只需将反相器Ic-4断开，使反相器IC-3的输出与二极管VD2直接连在一起。

使用时把探头放在需要监视的带有金属底盘的贵重仪器下边。

当有人拿走贵重仪器时，扬声器即发出报警声。

金属探测器的设计方案选择本设计以简便易行低成本为出发点，利用电磁感应和涡流效应为原理，设计了一款较为实用的金属探测器，具有灵敏度高、结构简单、工作稳定等优点。

本文首先介绍了设计金属探测器的计划和必备条件。

随后提供了三个设计备选方案，并根据简易性和低成本为原则选择了以场强识别探测金属作为最终方案。

标签：金属探测器;设计;方案选择现如今各行各业都加强了保安工作的部署，正是受此影响金属探测器的应用领域也成功地渗透到其他行业。

如：高考进入考场前的检查、娱乐场所。

公共娱乐场所的治安问题历来是社会各界关注的焦点，也是治安管理工作的难点。

据统计，每年娱乐场所恶性打架斗殴事件和刑事案件发案率占60%以上，其作案凶器均是消费者随身带入娱乐场所。

然而，此时简单的通道式金属探测门已不能完全满足安检的要求，安保人员需要的是一种能准确判定金属物品藏匿位置的安检产品。

于是这种简单便捷的金属探测技术孕育而生，这样安保人员利用金属探测器能够查找出报警的位置。

一、设计背景本设计采用场强识别：利用金属物体对信号产生谐波的场强变化而使振幅之变化来识别金属物体。

利用探头线圈产生交变电磁场在被测金属物中感應出涡流，涡流产生反作用于探头，使探头线圈阻抗发生变化，从而使探测器的振荡器振幅也发生变化。

该振幅变化量作为探测信号，经放大、变换后转换成音频信号，驱动音响电路发声，音频信号随被测金属大小及距离的变化而变化。

二、方案比较（一）方案一高频振荡器探测金属方案一原理框图如图1所示。

调节高频振荡器的增益电位器，恰好使振荡器处于临界振荡状态，也就是说刚好使振荡器起振。

当探测线圈L靠近金属物体时，由于电磁感应现象，会在金属导体中产生涡电流，使振荡回路中的能量损耗增大，正反馈减弱，处于临界态的振荡器振荡减弱，甚至无法维持振荡所需的最低能量而停振。

如果能检测出这种变化，并转换成声音信号，根据声音有无，就可以判定探测线圈下面是否有金属物体了（二）方案二六反相器数字集成电路探测金属其电路图为：电路图中，金属探测器的探头是一只高Q值的电感L。

金属探测器原理与制作金属探测器是一种利用电磁感应原理来探测金属物体的仪器。

它广泛应用于地质勘探、考古发掘、安检、金属检测等领域。

本文将介绍金属探测器的原理和制作方法。

首先，我们来了解一下金属探测器的原理。

金属探测器主要利用了电磁感应的原理。

当金属物体进入探测器的感应区域时，金属物体会改变感应线圈中的电磁场，从而产生感应电流。

这个感应电流会引起探测器发出声音或者显示信号，从而提示用户有金属物体存在。

因此，金属探测器的核心原理就是利用金属物体改变电磁场来实现探测的。

接下来，我们来讲一下金属探测器的制作方法。

首先，我们需要准备一些材料，包括线圈、电池、开关、蜂鸣器等。

然后，我们需要将线圈绕成一个圆环状，并且将其连接到电池和开关上。

接着，我们需要将蜂鸣器连接到线圈的另一端。

最后，我们将开关打开，金属探测器就可以工作了。

在制作金属探测器的过程中，需要注意一些细节。

首先，线圈的绕制需要均匀，以保证感应电流的稳定性。

其次，电池的选择也很重要，需要选用合适的电压和电流来保证金属探测器的灵敏度。

另外，蜂鸣器的安装位置也需要合理，以确保能够及时发出声音提示。

除了制作金属探测器，我们还可以对其进行一些改进。

例如，可以增加调节灵敏度的装置，以适应不同环境下的探测需求。

另外，还可以加入显示屏，用于直观显示金属物体的位置和大小。

这些改进可以提高金属探测器的实用性和性能。

总之，金属探测器是一种利用电磁感应原理来探测金属物体的仪器。

通过本文的介绍，我们了解了金属探测器的原理和制作方法，以及一些改进的思路。

希望本文能够对大家有所帮助，谢谢阅读！。

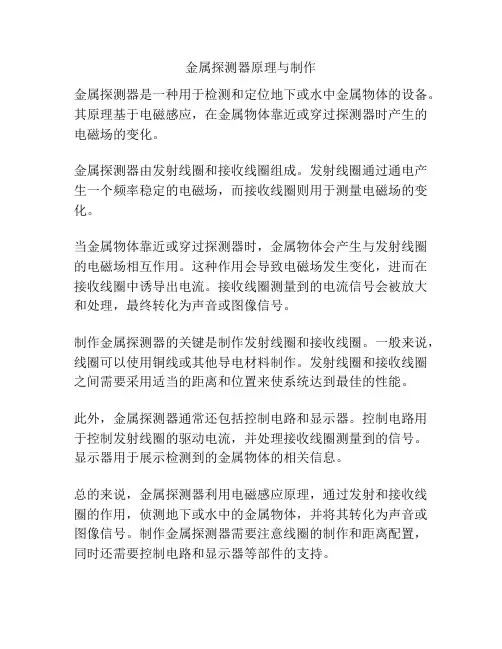

金属探测器原理与制作
金属探测器是一种用于检测和定位地下或水中金属物体的设备。

其原理基于电磁感应，在金属物体靠近或穿过探测器时产生的电磁场的变化。

金属探测器由发射线圈和接收线圈组成。

发射线圈通过通电产生一个频率稳定的电磁场，而接收线圈则用于测量电磁场的变化。

当金属物体靠近或穿过探测器时，金属物体会产生与发射线圈的电磁场相互作用。

这种作用会导致电磁场发生变化，进而在接收线圈中诱导出电流。

接收线圈测量到的电流信号会被放大和处理，最终转化为声音或图像信号。

制作金属探测器的关键是制作发射线圈和接收线圈。

一般来说，线圈可以使用铜线或其他导电材料制作。

发射线圈和接收线圈之间需要采用适当的距离和位置来使系统达到最佳的性能。

此外，金属探测器通常还包括控制电路和显示器。

控制电路用于控制发射线圈的驱动电流，并处理接收线圈测量到的信号。

显示器用于展示检测到的金属物体的相关信息。

总的来说，金属探测器利用电磁感应原理，通过发射和接收线圈的作用，侦测地下或水中的金属物体，并将其转化为声音或图像信号。

制作金属探测器需要注意线圈的制作和距离配置，同时还需要控制电路和显示器等部件的支持。

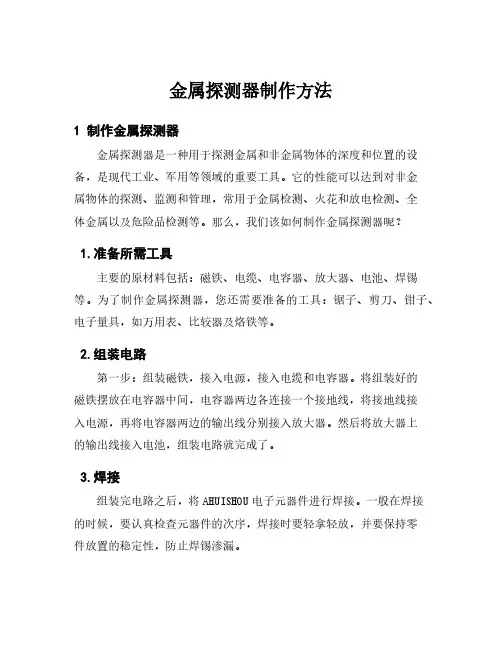

金属探测器制作方法
