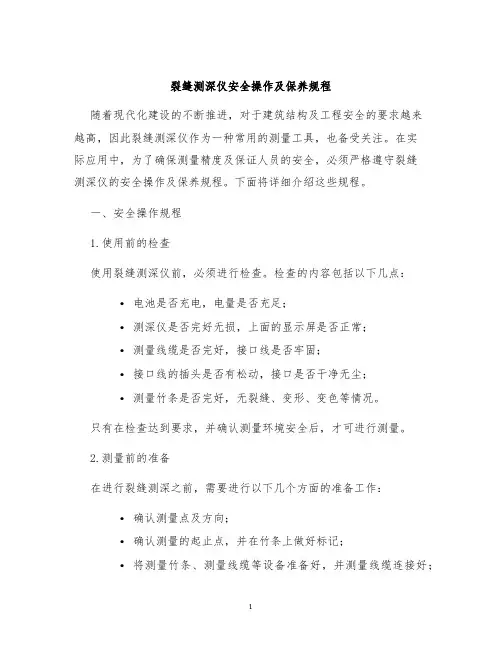

裂缝测深仪安全操作及保养规程随着现代化建设的不断推进，对于建筑结构及工程安全的要求越来越高，因此裂缝测深仪作为一种常用的测量工具，也备受关注。
在实际应用中，为了确保测量精度及保证人员的安全，必须严格遵守裂缝测深仪的安全操作及保养规程。
下面将详细介绍这些规程。
一、安全操作规程1.使用前的检查使用裂缝测深仪前，必须进行检查。
检查的内容包括以下几点：•电池是否充电，电量是否充足；•测深仪是否完好无损，上面的显示屏是否正常；•测量线缆是否完好，接口线是否牢固；•接口线的插头是否有松动，接口是否干净无尘；•测量竹条是否完好，无裂缝、变形、变色等情况。
只有在检查达到要求，并确认测量环境安全后，才可进行测量。
2.测量前的准备在进行裂缝测深之前，需要进行以下几个方面的准备工作：•确认测量点及方向；•确认测量的起止点，并在竹条上做好标记；•将测量竹条、测量线缆等设备准备好，并测量线缆连接好；•用防护套套好裂缝测深仪设备，并确认设备连接牢固。
3.操作技巧在实际操作中，需要掌握以下几个方面的技巧来确保测量的准确性：•测量线的张力要适宜，不可过紧或过松，应保持竹条水平状态；•接线端子必须清洁，线缆不能弯曲；•竹条上要均匀地分布测量点，避免在竹条中间测量；•测量时竹条应保持在裂缝中央。
4.操作注意在操作裂缝测深仪时还需要注意以下几点：•确认测量工作人员具备相关技能和证书，否则禁止擅自使用；•不要在雷雨等天气恶劣的环境下进行测量工作；•运输、安装、使用时避免撞击、挤压和摩擦。
二、设备保养规程1.设备保养的目的设备保养的主要目的是确保设备的使用寿命、可靠性和安全性，提高工作效率，并且避免设备因使用不当而导致的故障。
2.设备保养注意事项在日常保养中要注意以下几点：•定期检查测深仪设备的电池状态，保证电量充足；•定期检查测量线缆、竹条等设备是否出现磨损、断裂、老化等情况，并及时更换；•存放时需要注意防潮、防尘、防震。
3.保养周期裂缝测深仪的保养周期主要分为日常保养和定期保养两种：•日常保养：应在设备每次使用后进行；•定期保养：一般分为一年或两年一次，主要涉及到设备的清洁、校准和更换关键构件等内容。
HZJC/CZGC1-1.0-2021-48

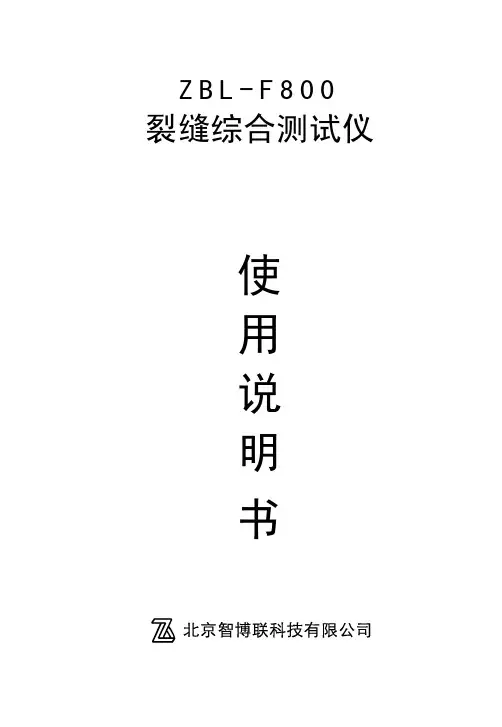

裂缝综合测试仪(ZBL-F800型)操作规程
一、选择好构件测试部位，清除构件测试部位表面的尘土和杂物。
二、在待测构件上布置测线、测点。
测线应与待测裂缝垂直，尽量避免与钢筋平行。
三、裂缝深度测试：将两根信号线的一端分别插入主机前面板的发射、接受换能器接口上，将另一端分别与发射、接收换能器接链好。
四、打开仪器设备，检查各部件是否正常。
五、设置构件名及裂缝名。
六、将发射、接收换能器置于待测裂缝的两侧对称位置，换能器与混凝土面之间应该使用耦合剂，以保证接收信号的强度。
七、点击扫描按钮开始进行测试，在动态采样的过程中，缓慢移动发射、接收换能器，直到找到波形反向的临界点，然后点击停止按钮停止测试。
八、用盒尺测量两个换能器的中心距L或者分别测量两个换能器中心到裂缝的距离LI和L2,将任意两个值输入到相应的测距框中。
九、点击计算深度按钮，当前缝深值发生改变，点击保存按钮，将该裂缝的相关信息存储起来。
裂缝测深仪器的操作方法
裂缝测深仪器通常由仪器本体、探头、显示屏和操作按钮等组成。
以下是一般的操作方法：
1. 准备工作：确保仪器已经安装好并接通电源。
检查探头是否连接良好。
2. 设置基准：首先将裂缝测深仪器放置在需要测量的裂缝上，并按下仪器上的“清零”或“设置基准”按钮。
这一步是为了确保后续测量的准确性。
3. 开始测量：将探头对准待测裂缝，保证与裂缝平行且尽量垂直接触裂缝表面。
根据仪器的设计，按下开始测量的按钮或者将探头轻轻放置在裂缝上。
4. 等待结果：仪器通常需要一段时间来完成测量过程。
在测量期间，显示屏上会显示实时的测量结果，包括裂缝的深度等信息。
5. 记录数据：当测量完成时，将显示屏上的结果记录下来。
可以使用标尺或者其他工具来辅助记录裂缝的位置和深度等信息。
6. 关闭仪器：测量完成后，按下仪器上的关闭按钮，或者切断电源来关闭仪器。
需要注意的是，不同型号的裂缝测深仪器可能有不同的操作方法和功能，因此还需根据具体的仪器说明书来进行操作。
另外，在使用仪器时，一定要注意安全，
避免过度施力或者损坏探头等。

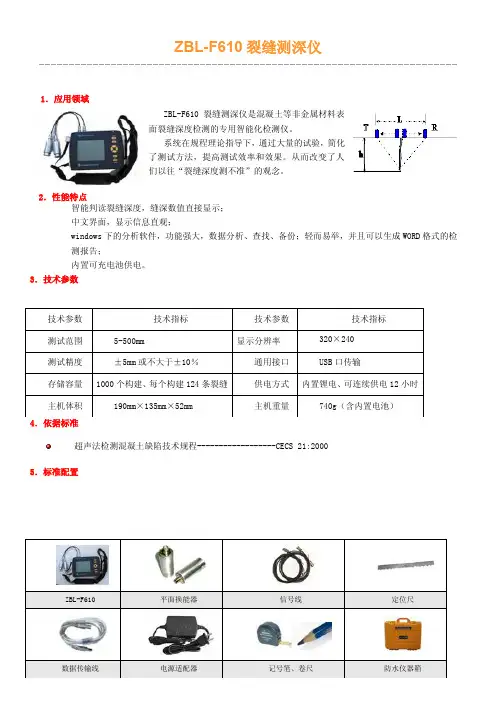

ZBL-F610裂缝测深仪
1．应用领域
ZBL-F610裂缝测深仪是混凝土等非金属材料表面裂缝深度检测的专用智能化检测仪。
系统在规程理论指导下，通过大量的试验，简化了测试方法，提高测试效率和效果。
从而改变了人们以往“裂缝深度测不准”的观念。
2．性能特点
智能判读裂缝深度，缝深数值直接显示；
中文界面，显示信息直观；
windows 下的分析软件，功能强大，数据分析、查找、备份；轻而易举，并且可以生成WORD 格式的检测报告；
内置可充电池供电。
3．技术参数
超声法检测混凝土缺陷技术规程------------------CECS 21:2000 5．标准配置。
多用途智能裂缝测深仪安全操作及保养规程1. 前言多用途智能裂缝测深仪是一种用于测量建筑物或地表上裂缝的深度的设备。
在使用过程中，为了确保操作人员的安全以及设备的正常运行，有必要制定一套安全操作和保养规程。
2. 安全操作规程2.1 设备检查在使用多用途智能裂缝测深仪之前，需要进行设备检查，以确保设备的正常工作状态和安全性能。
具体操作如下：•检查设备外观是否完好，无裂痕或破损。
•检查电源线和连接线是否正常，无断裂或短路。
•检查显示屏和按键是否正常工作。
•检查传感器是否固定牢固。
2.2 操作步骤在进行测量之前，请按照以下步骤操作多用途智能裂缝测深仪：1.将设备放置在平稳的表面上，并接通电源。
2.按照设备说明书连接传感器。
3.打开设备电源，等待设备进入正常工作状态。
4.调整设备参数，如测量模式、单位等，根据需要进行设置。
5.将传感器放置在待测裂缝上，确保传感器与裂缝表面接触紧密。
6.按下测量按钮，等待测量结果显示在设备屏幕上。
7.根据需要，可以保存测量结果或进行其他操作。
8.测量完成后，关闭设备电源，并进行下一步操作或保养。
2.3 注意事项在操作多用途智能裂缝测深仪时，需要注意以下事项：•请在干燥的环境中使用设备，避免设备进水或与湿度较高的环境接触。
•在操作设备时，请戴好防静电手套，避免静电对设备的损坏。
•请勿将设备暴露在高温或低温环境中，以免影响设备的性能。
•如果设备出现异常情况（如设备冒烟、异味等），请立即停止使用并与售后服务中心联系。
•请勿随意更换设备内部零部件，以免影响设备的安全性能。
3. 保养规程3.1 日常保养每天或每次使用后，请按以下步骤进行设备保养：1.将设备存放在干燥通风的地方，避免阳光直射或潮湿。
2.使用干净的软布或纸巾清洁设备外壳，避免使用有腐蚀性或磨损性的清洁剂。
3.定期检查电源线和连接线，如发现破损或短路，请及时更换。
4.检查设备连接接头是否松动，如有松动请重新固定。
3.2 定期保养定期保养主要包括更换设备内部零部件和进行设备维修。

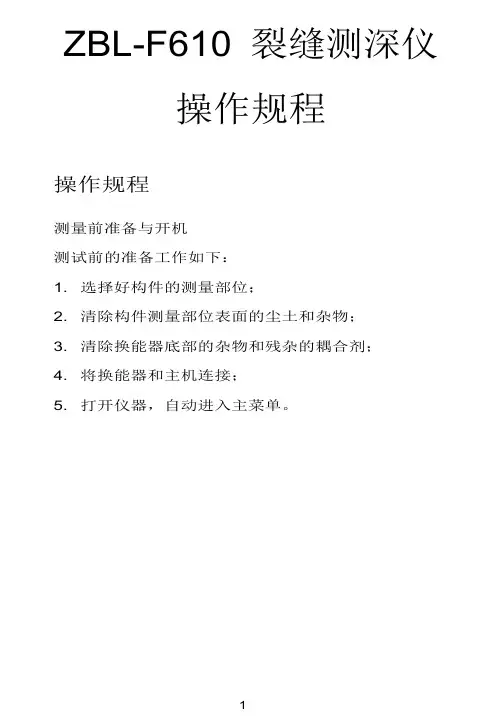

ZBL-F610 裂缝测深仪操作规程操作规程测量前准备与开机测试前的准备工作如下：1. 选择好构件的测量部位；2. 清除构件测量部位表面的尘土和杂物；3. 清除换能器底部的杂物和残杂的耦合剂；4. 将换能器和主机连接；5. 打开仪器，自动进入主菜单。
1、自动检测方法分 3 步完成裂缝深度的测试工作：第一步：不跨缝测试，得到构件的平测声速。
该步要求在构件的完好处（平整平面内，无裂缝）测量一组特定测距的数据，并记录每个测距下的声参量，通过该组测距及对应的声参量，计算出超声波在该构件下的传输速度。
L3L2L1L0图2-3如图2-3 所示，在构件的完好处分别测量测距为L0、L1、L2、以及L3…时的声参量，计算出被测构件混凝土的波速。
条件允许时，尽量进行不跨缝数据测试，以获得准确的声速和修正值。
当不具备不跨缝测试条件时，可以直接输入声速。
需要指出的是，声速是对应于构件而非裂缝，无需在测量每个裂缝时都测量声速，只要是在同一个构件下，只测量一次声速即可。
第二步：跨缝测试，得到一组测距及相应的声参量。
L1L0图2-4如图2-4 所示为跨缝测试示意图，测量一组与测距L0、L1、L2…相对应的超声波在混凝土中的声参量，为第三步的计算准备数据。
该组测距在测量前设定，ZBL-F610 是用初始测距L0 累加测距调整量ΔL 来得到的。
第三步：计算裂缝深度。
2、手动检测方法手动检测方式根据波形相位发生变化时测距和裂缝深度之间的关系而得到缝深。
a 测距较小b 临界点附近c 测距较大图2-5手动检测的首要目的就是寻找波形相位变化点，如图2-5 所示，从 a 到 b 再到 c 缓慢移动换能器的过程中就会出现波形相位变化的现象。
移动过程中只要发现波形相位发生跳变（图b），立即停止移动，记录当前的位置并输入到仪器，即可得到缝深。

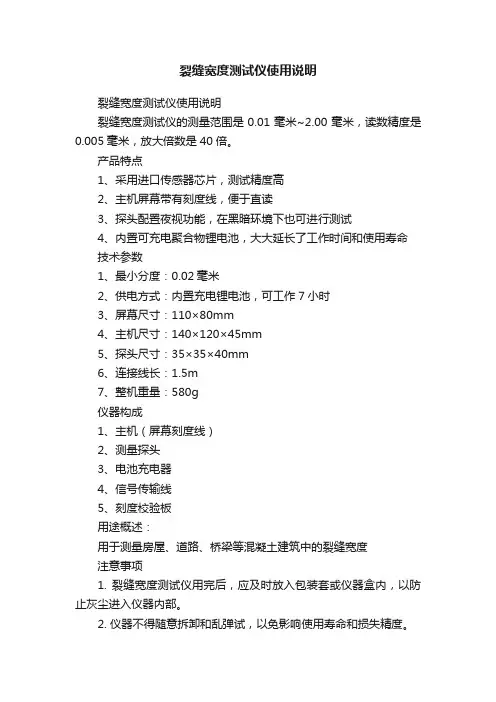

裂缝宽度测试仪使用说明裂缝宽度测试仪使用说明裂缝宽度测试仪的测量范围是0.01毫米~2.00毫米，读数精度是0.005毫米，放大倍数是40倍。
产品特点1、采用进口传感器芯片，测试精度高2、主机屏幕带有刻度线，便于直读3、探头配置夜视功能，在黑暗环境下也可进行测试4、内置可充电聚合物锂电池，大大延长了工作时间和使用寿命技术参数1、最小分度：0.02毫米2、供电方式：内置充电锂电池，可工作7小时3、屏幕尺寸：110×80mm4、主机尺寸：140×120×45mm5、探头尺寸：35×35×40mm6、连接线长：1.5m7、整机重量：580g仪器构成1、主机（屏幕刻度线）2、测量探头3、电池充电器4、信号传输线5、刻度校验板用途概述：用于测量房屋、道路、桥梁等混凝土建筑中的裂缝宽度注意事项1. 裂缝宽度测试仪用完后，应及时放入包装套或仪器盒内，以防止灰尘进入仪器内部。
2. 仪器不得随意拆卸和乱弹试，以免影响使用寿命和损失精度。
3. 仪器要进行定期保养，使用一段时间以后，要进行擦拭净化，但不应改变仪器各零部件和整机的装配关系保养与维护：1.更换电池仪器使用 5 号干电池6 节，1.5V×69V ，电池安装在主机下方的电池盒内，当开机画面中显示电量不足或电池电压50℃）。
2. 避免靠近强磁场，如大型电磁铁、大型变压器等。
3. 仪器长时间不使用时，请取出电池，避免电池泄漏对电路造成损坏。
4. 未经允许，请勿打开仪器机壳。
使用说明：1.适用于构件的单侧裂缝，不适用于双面贯通的裂缝；2.裂缝内不能有积水、泥浆；3.裂缝纵深走向应与混凝土表面基本垂直，否则对测试结果产生影响；4.混凝土表面清洁平整；5.换能器通过耦合剂与混凝土表面耦合，耦合剂可选用较廉价的膏体，如凡士林、黄油、浆糊等；6.为了避免混凝土内部的绕射声波被横跨裂缝的钢筋短路，两个换能器的连线方向不宜与混凝土内部的钢筋走向平行，而应形成一定的夹角。

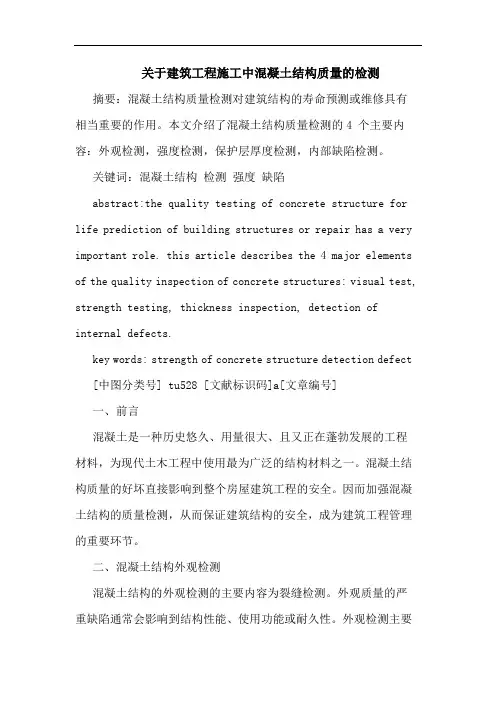

关于建筑工程施工中混凝土结构质量的检测摘要：混凝土结构质量检测对建筑结构的寿命预测或维修具有相当重要的作用。
本文介绍了混凝土结构质量检测的4 个主要内容：外观检测，强度检测，保护层厚度检测，内部缺陷检测。
关键词：混凝土结构检测强度缺陷abstract:the quality testing of concrete structure for life prediction of building structures or repair has a very important role. this article describes the 4 major elements of the quality inspection of concrete structures: visual test, strength testing, thickness inspection, detection of internal defects.key words: strength of concrete structure detection defect [中图分类号] tu528 [文献标识码]a[文章编号]一、前言混凝土是一种历史悠久、用量很大、且又正在蓬勃发展的工程材料，为现代土木工程中使用最为广泛的结构材料之一。
混凝土结构质量的好坏直接影响到整个房屋建筑工程的安全。
因而加强混凝土结构的质量检测，从而保证建筑结构的安全，成为建筑工程管理的重要环节。
二、混凝土结构外观检测混凝土结构的外观检测的主要内容为裂缝检测。
外观质量的严重缺陷通常会影响到结构性能、使用功能或耐久性。
外观检测主要通过肉眼发现裂缝，然后测量裂缝的长度、宽度以及深度。
裂缝的长度一般采用卷尺或其它标尺量测。
裂缝的宽度量测要采用专门的仪器。
本文介绍一种由合肥卓林科技有限公司生产的djck-3 裂缝测宽仪。
djck-3 全自动裂缝测宽仪可广泛用于桥梁、隧道、墙体、混凝土路面等裂缝宽度的定量检测。
