回采工作面下行通风技术的应用正式版

浅析回采工作面下行通风技术的应用作者：王建军来源：《中国科技纵横》2014年第15期【摘要】鉴于煤矿的热害高温，需要实施下行通风技术，事实证实，跟上行通风技术进行比较，应用下行通风技术的工作面温度能够平均降低30%，这使得工作面的环境得有改善，进而表明在煤矿回采工作面应用下行通风技术切实可行。

本文论述了应用下行通风技术的安全策略、下行通风技术的优势，以及下行通风技术的不足。

【关键词】回采工作面下行通风技术一些矿井为了杜绝回采工作面使用下行通风，专门开拓了回风巷道，这就增加了矿井的资金投入。

为此，本文首先对回采工作面上行通风与下行通风优缺点进行了比较，分析了下行通风的适用条件、范围等。

上行通风与下行通风时指进风流方向与采煤工作面的关系而言。

当风流沿着采煤工作面由下向上流动的通风方式，称为上行通风。

当风流沿采煤工作面由上向下流动的通风方式，称为下行通风。

风流方向与煤炭运输方向一致时称为同向通风，否则称为逆向通风。

一般的工作面都采用上行通风的工作方式，下行通风采用的较少，与上行通风相比，下行通风的特点是：一是采煤工作面进风流中煤尘浓度较小；二是采煤工作面的气温可以降低；三是不容易出现瓦斯局部积聚。

但是，下行通风的缺点是：工作面运输平巷中设备处在回风流中；一旦工作面发生火灾时控制火势比较困难；当发生煤与瓦斯突出事故时，下行通风极易引起大量的瓦斯逆流而进入上部进风水平，扩大突出的涉及范围。

经过现场实践证明，采煤工作面采区下行通风对工作面的煤尘抑制，特别是对急倾斜煤层采煤工作面的煤尘抑制是很有利的；同时防止采煤工作面顶板瓦斯的成层积聚和采空区漏风以及抑制煤炭自燃也都是有利的。

因此《煤矿安全操作规程》规定，有煤（岩）与瓦斯（二氧化碳）突出危险的采煤工作面不得采用下行通风。

1 应用下行通风技术的安全策略（1）在4.5m—5m一次采全高的综采工作面进行煤体注水。

（2）将消防供水管路安置在工作面进回风巷道，且把三通阀门设计在每隔50m的回风巷、每隔100m的进风巷，且将一道降尘水幕设计在进风巷，而在回风巷设计两道降尘水幕，并把降尘装置设计在所有转载点，在机组安置负压降尘设备，以及在进回风巷设计隔爆水袋。

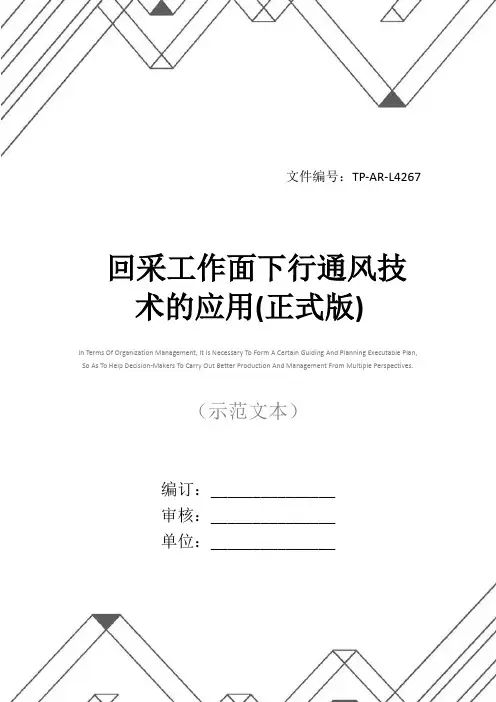

文件编号：TP-AR-L4267In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________回采工作面下行通风技术的应用(正式版)回采工作面下行通风技术的应用(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

1 下行通风的提出东庞矿是 1983 年投产的矿井，设计年生产能力为 180 万 t ，煤层地质条件比较简单，主采煤层 2号煤，结构简单，产状平缓，全区基本稳定，平均可采厚度为 4.38m ，倾角在 11 至 16 度之间。

矿井通风方式为两翼对角抽出式，南、北风井各安设两台通风机。

设计采区通风系统为轨道上山进风，皮带上山回风。

属低沼气矿井。

矿井投产时南北两翼各移交了一个采区，且每个采区移交了一个高档普采工作面，即南翼的 2101 工作面和北翼的 2202 工作面。

由于 2202 工作面的岩石集中皮带运输巷与采区皮带上山平交（见图1 ），如果采用上行通风，就需要在 2202 工作面的岩石集中皮带运输巷设置风门，这不仅使风门的维护很困难，而且该面的通风系统也不可靠，如果要保证通风系统的稳定可靠，就需重开皮带巷，做小井当溜煤眼，这不仅增加工程投入，而且会拖延矿井投产日期，如果采用下行通风，上述问题就迎刃而解，经过反复比较，我们将 2202 工作面的通风实行了下行通风，结果不仅使工作面按期投产，而且在没有增加工程投入的情况下，保证了工作面通风系统的稳定可靠。

文件编号：RHD-QB-K6262 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX工作面下行通风安全技术措施标准版本工作面下行通风安全技术措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

一、工作面概况xxx开拓方式为平硐+暗斜井，矿井设计能力4万t/a，井田煤系地层为三迭系须家河组、矿井法定开采煤层共有三层，（K6、K7、K8）煤层，xxx回采工作面开采标高位于370m～420m之间，开采煤层为K7煤层，煤层倾角为20°～45°之间，矿井20xx年度瓦斯等级鉴定根据重庆煤炭工业管理局“渝煤管瓦斯［2015］59号”文件批复为瓦斯矿井，矿井绝对瓦斯涌出量为0.457m3／min，相对瓦斯涌出量为4.7m3/t。

二、采用下行通风方式的原因xxx回采工作面处于矿井生产系统的北端，工作面进风位于420m水平，回风位于370水平，回风通过工作面回风巷后进入370～420m水平南西K8煤层回风上山，再进入矿井总回风巷，故在开采xxx 回采工作面时，采用下行通风方式，为此特编制本安全技术措施，以确保工作面生产安全。

三、安全技术措施和管理措施1、加强通风管理。

xxx回采工作面通风系统必须合理、稳定、可靠，严格按《永川区煤矿矿井风量计算方法》配足工作面风量，采煤队必须保证工作面通风断面在1m2以上，通风队必须保证该工作面通风设施完好无损。

2、严禁主扇无计划停风，一旦停风，立即将工作面上下巷的电源全部切断，撤出所有人员。

3、工作面进风巷、回风巷靠近采空区方向均应挂严风障，减少采空区通风。

4、通风队及采煤队要加强xxx回采工作面通风情况的检查，若发现无风、微风或风量减少等情况，作业人员必须立即撤离工作面，并向调度室汇报，查明原因，进行处理。

文件编号：TP-AR-L5542In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________工作面回收期间的通风管理安全技术措施正式样本工作面回收期间的通风管理安全技术措施正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

1．施工出架通道时,工长、班长必须按规定携带瓦斯报警仪及CO、氧气两用监测仪。

2. 在工作面回撤支架期间，通风区安排专职瓦检员每班四次对以下地点的CH4、CO2、CO、浓度进行检查，工作面上隅角，回风流，主副绞车硐室，支架回收作业地点回风流。

如发现任何地点的CH4％≥1％或CO2％≥1.5%或CO％≥0.0024%时必须停止工作,撤离人员,在回风巷巷口设置栅栏警戒，向矿调度室和有关领导汇报处理。

3．回收支架期间，在作业地点回风流中距顶不大于200mm，距帮不小于300mm处，挂设一台瓦斯氧气两用仪，报警值准确调整为CH4％＝1％，要起到连续监测的作用。

如仪器发出报警声必须立即停止工作，撤离人员，在巷口设置栅栏，向矿调度室和有关领导汇报处理。

4．在收尾期间，运转车间必须定期检查、维修注氮设备，确保注氮设备能正常运转。

5．监控室在整个收尾期间必须定期检查维修井下安全监测系统，每7天对井下工作面各探头校正一次，确保该系统运转正常。

编订：__________________审核：__________________单位：__________________回采工作面下行通风技术的应用Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6569-43 回采工作面下行通风技术的应用使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1 下行通风的提出东庞矿是 1983 年投产的矿井，设计年生产能力为 180 万 t ，煤层地质条件比较简单，主采煤层 2 号煤，结构简单，产状平缓，全区基本稳定，平均可采厚度为 4.38m ，倾角在 11 至 16 度之间。

矿井通风方式为两翼对角抽出式，南、北风井各安设两台通风机。

设计采区通风系统为轨道上山进风，皮带上山回风。

属低沼气矿井。

矿井投产时南北两翼各移交了一个采区，且每个采区移交了一个高档普采工作面，即南翼的 2101 工作面和北翼的 2202 工作面。

由于 2202 工作面的岩石集中皮带运输巷与采区皮带上山平交（见图 1 ），如果采用上行通风，就需要在 2202 工作面的岩石集中皮带运输巷设置风门，这不仅使风门的维护很困难，而且该面的通风系统也不可靠，如果要保证通风系统的稳定可靠，就需重开皮带巷，做小井当溜煤眼，这不仅增加工程投入，而且会拖延矿井投产日期，如果采用下行通风，上述问题就迎刃而解，经过反复比较，我们将 2202 工作面的通风实行了下行通风，结果不仅使工作面按期投产，而且在没有增加工程投入的情况下，保证了工作面通风系统的稳定可靠。

坑柄煤矿回采工作面下行通风的应用摘要：在现有的生产矿井中，绝大多数回采工作面都习惯于采用上行通风，回采工作面采用下行通风在我国使用的并不多。

其实，许多条件下回采工作面采用下行通风在降尘、降温、防止上隅角瓦斯积聚和抑制采空区自燃发火等方面的效果都非常明显，在特殊条件下也是一个不错的选项。

关键词：回采工作面；下行通风；应用1 下行通风的应用坑柄煤矿隶属于福建煤电股份有限公司，主管部门为福建省能源集团有限责任公司，该矿于1958年建井，1969年投产，矿井设计生产能力为30万t/a，煤层地质条件比较复杂，矿井主要开采煤层为童子岩组三段上段的2#、3#、7#及下亚段上部的28#等煤层。

矿井开拓方式为平硐-暗斜井开拓，主平硐标高为+485 m。

采煤方法采用走向长壁采煤法或走向斜坡壁式采煤法，利用煤电钻打眼，放炮落煤的施工工艺，工作面铺设铁溜槽溜煤，用全部跨落法管理顶板。

矿井通风方式为中央并列式，通风方法为抽出式，采区通风系统设计为轨道上山进风，人行上山回风。

矿井历年瓦斯鉴定结果为低瓦斯矿井，所采煤层自燃倾向性鉴定结果为不自燃煤层，煤尘爆炸指数鉴定结果为无煤尘爆炸性。

坑柄煤矿五采区复采时+435区段及+385区段，各有一个走向长壁采煤工作面，即+435区段西翼2#上采面和+385区段西翼2#上采面。

由于+435区段西翼2#上采面的运输巷要兼做+385区段西翼2#上采面上回风巷，如果+435区段西翼2#上采面采用上行通风，就需要同时解决+435区段西翼2#上采面的进、回风问题，这就需要在+435区段及+485区段分别掘进长距离的进、回风巷，还要在+435区段设置不利于通风管理的通风设施，这不仅会大大增加矿井的工程投入，还会给该区段的通风管理增加难度，同时也拖延了+435区段西翼2#上采面的投产。

如果+435区段西翼2#上采面采用下行通风，就可以利用原有的+485区段前石门掘进一条短距离的平巷作为+435区段西翼2#上采面的进风巷，这样的话不仅大大减少了矿井的工程投入，还有利于+435区段的通风管理，也加快了+435区段西翼2#上采面的投产。

In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan.工作面下行通风安全技术措施正式版工作面下行通风安全技术措施正式版下载提示：此解决方案资料适用于工作或活动的进度安排中，详细说明各阶段的时间和项目内容完成的进度，而完成上述需要实施方案的人员对整体有全方位的认识和评估能力，尽力让实施的时间进度与方案所计划的时间吻合。

文档可以直接使用，也可根据实际需要修订后使用。

一、工作面概况xxx开拓方式为平硐+暗斜井，矿井设计能力4万t/a，井田煤系地层为三迭系须家河组、矿井法定开采煤层共有三层，（K6、K7、K8）煤层，xxx回采工作面开采标高位于370m～420m之间，开采煤层为K7煤层，煤层倾角为20°～45°之间，矿井20xx年度瓦斯等级鉴定根据重庆煤炭工业管理局“渝煤管瓦斯［2015］59号”文件批复为瓦斯矿井，矿井绝对瓦斯涌出量为0.457m3／min，相对瓦斯涌出量为4.7m3/t。

二、采用下行通风方式的原因xxx回采工作面处于矿井生产系统的北端，工作面进风位于420m水平，回风位于370水平，回风通过工作面回风巷后进入370～420m水平南西K8煤层回风上山，再进入矿井总回风巷，故在开采xxx回采工作面时，采用下行通风方式，为此特编制本安全技术措施，以确保工作面生产安全。

三、安全技术措施和管理措施1、加强通风管理。

xxx回采工作面通风系统必须合理、稳定、可靠，严格按《永川区煤矿矿井风量计算方法》配足工作面风量，采煤队必须保证工作面通风断面在1m2以上，通风队必须保证该工作面通风设施完好无损。

2、严禁主扇无计划停风，一旦停风，立即将工作面上下巷的电源全部切断，撤出所有人员。

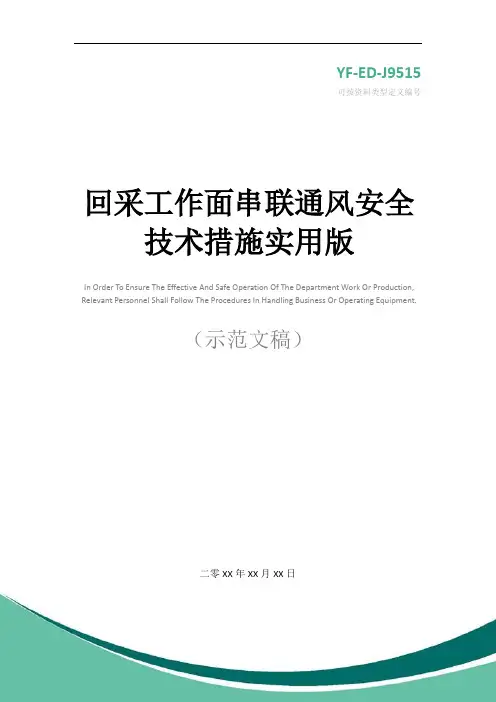

YF-ED-J9515可按资料类型定义编号回采工作面串联通风安全技术措施实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日回采工作面串联通风安全技术措施实用版提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。

下载后可以对文件进行定制修改，请根据实际需要调整使用。

由于在2106顺槽620米处有一构造，需在2106运输顺槽联络巷向里26.5处掘进170m的探巷，掘进巷道部分回风流通过2106运输顺槽进入工作面，形成一次串联通风。

为确保安全生产，特制定本措施：一、根据《煤矿安全规程》第114条规定：“采用串联通风时被串工作面的进风巷必须安设甲烷断电报警仪器”。

因此在以下地点安设甲烷传感器。

1、在巷道开口前至掘进深度小于5m范围时，再在开口处下风流15m处安设一台甲烷传感器，巷道深度大于5m且小于20m时，回风流的甲烷传感器不变，工作面甲烷传感器挂在风筒对侧距工作面小于5m范围内。

2、在2106联络巷口向工作面进风流≤10米处安设甲烷传感器。

二、安设甲烷传感器的报警浓度、断电浓度及复电浓度设置必须根据《煤矿安全规程》第169条及煤矿监控AQ相关标准规定：距联络巷口向工作面≤10米处, T4 报警值≥0.5% 断电值≥0.5% 复电值＜0.5% 掘进工作面≤5m， T1报警值≥1.0% 断电值≥1.5% 复电值＜1.0%距掘进回风口10-15米处，T2报警值≥1.0% 断电值≥1.0% 复电值＜1.0%三、安装甲烷传感器标准(1)、甲烷传感器在入井前必须用标准气样进行报警浓度、断电浓度、复电浓度调校，保证传感器灵敏可靠。

12080回采工作面下行通风安全技术措施一、工作面概况12080回采工作面位于12采区的西部，工作面设计走向长度110m,倾斜长度40m，倾角18°，平均煤厚2.5m，属于复采工作面，地质储量为1.5万吨，可采储量1.4万吨，根据工作面目前布置情况采用上付巷进风，下付巷回风。

根据《煤矿安全规程》第一百五十二条规定，煤层倾角大于12°的采煤工作面采用下行通风时，应当报矿总工程师批准，并遵守下列规定：（一）采煤工作面风速不得低于1m/s。

（二）在进、回风巷中必须设置消防供水管路。

（三）有突出危险的采煤工作面严禁采用下行通风。

二、成立安全技术管理小组1、为了确保12080回采工作面回采期间的安全，经矿委会研究决定特成立以矿长为组长的安全领导技术小组：组长：张怀新副组长：王满仓、翟书西、任宗友、程丙伟成员：唐建勋、孙占峰、张彦峰、王彦涛、孙六仓赵帅锋、孙宏伟、王志荣、刘炎欣、侯红欣2、12080工作面在回采期间，带班领导必须严格按照带班制度进行带班，必须以该工作面为工作重点，确保工作面的通风安全。

三、安全技术措施1、工作面回采之前，必须由生产科组织人员，由安全科进行贯彻学习。

2、加强通风管理。

12080回采工作面通风系统必须合理、稳定、可靠，严格按《矿井风量计算办法》配足工作面风量，采煤队必须保证工作面断面在2m2以上，通风科必须保证通风设施完好无损。

风门必须实行闭锁，防止两道风门同时打开而引起风流短路。

3、工作面上出口靠近老塘方向和工作面机尾处均应挂风障，风障必须盖严老塘，减少老塘通风。

4、通风科和工作面工作人员要加强工作面通风情况的检查，若发现无风、微风或风量减少等情况，应立即撤离工作面，向调度室汇报，并查明原因，进行处理。

5、加强工作面瓦斯的全面检查和管理，严禁瓦斯超限作业，工作面上下隅角、顺槽机尾回架点等特殊地点，必须加强压风管辅助通风，防止局部瓦斯集聚。

6、工作面放煤口、运输机转载点及回风巷中必须安设防尘喷雾洒水装置，采煤队必须正确使用和维护好防尘设施，并及时冲洗巷帮，杜绝煤尘堆积和飞扬。

第八章下行通风技术及研究8.1引言回采工作面上行通风与下行通风，是指风流方向与煤层倾斜的关系而言。

当回采工作面进风巷道水平低于回风水平时，采面的风流沿倾斜向上流动，称为上行通风；当进风巷道水平高于回风巷时，采面的风流沿倾斜向下流动，称为下行通风。

就风流方向与煤炭运输方向的关系而言，有顺向和逆向通风。

当风流方向与煤炭运输方向一致时称为顺向通风，否则称为逆向通风。

随着采矿工业的发展，矿井机械化程度、工作面产量、推进速度及矿井开采深度的不断增加，就给采面带来了瓦斯涌出量增加、温度过高、矿尘浓度严重超限、需风量增大等一系列问题。

解决这些问题的有效措施之一就是在回采工作面使用下行通风技术。

1960年西德首先使用下行通风，以后逐年增加，据1980年5月统计，上行通风和下行通风的采面所占的比例分别为55%和45%。

苏联的顿巴斯矿区、美国的宾西法尼亚州中部一些矿区、日本的常盘煤矿和三池煤矿以及英国等一些国家都广泛采用了下行通风。

60年代以来，我国先后在平顶山、中梁山、蒲白等23个局46个煤矿171个回采工作面使用过下行通风，效果良好[1]。

但由于下行通风本身存在的一些问题及认识上的不统一，因此，上行仍占统治地位。

但回采工作面下行通风在降尘、降温、防止瓦斯积聚、抑制采空区自然发火等方面的效益却愈来愈被人们所认识。

8.2回采工作面下行通风时沼气涌出和分布规律在回采工作面下行通风时沼气涌出和分布规律的认识上，存在许多分歧，主要表现在以下几个方面：（1）关于采面沼气涌出量存在两种观点，一种是国外学者认为：下行风时，有较多的沼气从采空区涌向采面，采面沼气浓度比上行风高，但是采面沼气涌出量差别不大。

另一种观点是国内学者认为：下行风时，从采空区涌向采面的沼气量减少，采面沼气涌出量和沼气浓度都要比上行风时低。

（2）关于顶板沼气层问题：一种观点是：上行风时，由于沼气的浮力和风流方向相同，容易将采面沼气排出；而下行风时则相反，不易将采面沼气排出，容易造成采面上部和顶板沼气积聚。
