云台控制问题定位概要

这是安防摄像监控系统中一种简单而价廉的手动/自动全方位云台、镜头控制器，测绘电路图如附图所示，供参考。

一、电路原理1.云台控制一般全方位云台机构内，有两对带动摄像头上下左右扫视的双向交流电动机，电机电源多为AC24V。

而每对双向电机由两只旋转方向相反的爪极式交流电机（图中M1、Mr或M2,M2，）组合成一体的同轴双向电机。

市电经T降压为24V（12Vx2），给云台机构供电。

当S2置于“手动”挡时，分别按下S6或S7，云台将向左或右旋转0°－355°；而分别按下SS或S9，云台将向上或向下转动0°-90°（切不可同时按下S6,S7或S8,S9）。

无论水平或上下转动，当旋转到尽头时，相应的限位开关SY1-SY4将被触碰而断开切断电源，停止旋转。

此时必须按动相反方向旋转的开关，才能继续工作。

当S2置于“自动”挡时，由自动换向控制机构，进行水平左右自动换向，完成左右往返转动。

但上下转动仍由手动控制。

2.镜头控制该型控制器经S3,S4,S5分别对镜头内的光圈、聚焦和变焦动作电机进行控制。

AC 12V x2经D1-D4整流，C2滤波，又由LM317和LM337分别输出正负6V左右（4-7V)的稳定可调电压。

RPI、RP1'为输出电压同步调节电位器，以调节控制镜头动作的速度。

二、故障检修1.开机后将S3置于“开”位置，但镜头光圈打不开，屏幕一片漆黑。

由于屏幕一片漆黑，所以无论操作云台机构或镜头控制，都不能知晓其他功能是否正常。

该故障主要有两种可能，一是三可变镜头的光圈调节机构或电机失常；二是控制器有故云台在室外高处，不易检修，故先打开控制器检查。

测S3接触良好，测C3对地无6V电压，查C2对地有一18V左右电压（正常），疑为LM337坏。

欲更换时发现因其引脚弯折得不规范，使③脚脱焊。

将其焊下，清理调整后焊妥，加电后输出为正常的5V电压，故障排除。

经查是不慎使一个硬质文件夹的夹头压在了S7上（而此时正在自动左扫转动），造成左右电机同时通电而抖动起来。

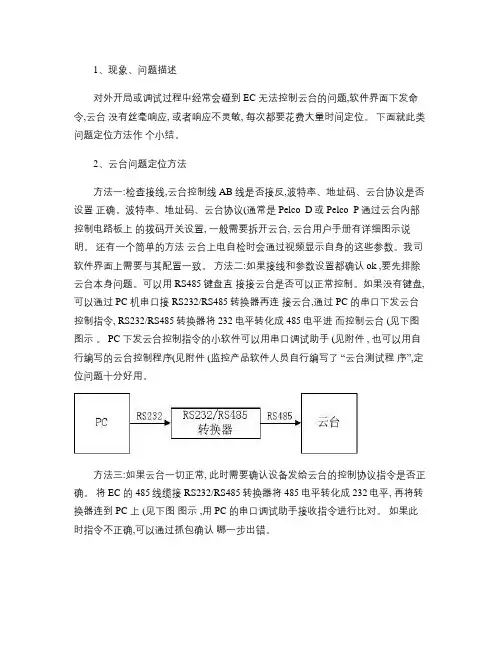

1、现象、问题描述对外开局或调试过程中经常会碰到 EC 无法控制云台的问题,软件界面下发命令,云台没有丝毫响应, 或者响应不灵敏, 每次都要花费大量时间定位。

下面就此类问题定位方法作个小结。

2、云台问题定位方法方法一:检查接线,云台控制线 AB 线是否接反,波特率、地址码、云台协议是否设置正确。

波特率、地址码、云台协议(通常是 Pelco_D或 Pelco_P通过云台内部控制电路板上的拨码开关设置, 一般需要拆开云台, 云台用户手册有详细图示说明。

还有一个简单的方法云台上电自检时会通过视频显示自身的这些参数。

我司软件界面上需要与其配置一致。

方法二:如果接线和参数设置都确认 ok ,要先排除云台本身问题。

可以用 RS485键盘直接接云台是否可以正常控制。

如果没有键盘,可以通过 PC 机串口接 RS232/RS485转换器再连接云台,通过 PC 的串口下发云台控制指令, RS232/RS485转换器将 232电平转化成 485电平进而控制云台 (见下图图示。

PC 下发云台控制指令的小软件可以用串口调试助手 (见附件 , 也可以用自行编写的云台控制程序(见附件 (监控产品软件人员自行编写了“云台测试程序”,定位问题十分好用。

方法三:如果云台一切正常, 此时需要确认设备发给云台的控制协议指令是否正确。

将 EC 的 485线缆接 RS232/RS485转换器将 485电平转化成 232电平, 再将转换器连到 PC 上 (见下图图示 ,用 PC 的串口调试助手接收指令进行比对。

如果此时指令不正确,可以通过抓包确认哪一步出错。

方法四:如果方法三串口没有接收到指令, 需要通过示波器测量 AB 信号, 是否有信号电平变化, A-B的电压是否大于 200mv 。

根据 485协议,当在接收端 A-B 之间有大于 +200mV的电平时, 输出为正逻辑电平;小于 -200mV 时,输出为负逻辑电平。

如果排除方法一接线或设置问题后,接口没有信号,或信号电平异常,则通常是EC 的 485接口硬件故障,此时需要检查单板电路进行一级级硬件故障排除定位。

云台的原理和应用说明1. 什么是云台云台是一种用于相机或摄像机的机械结构，可以使相机或摄像机在三维空间内进行平稳移动和定位。

通过云台的控制，可以实现相机或摄像机的追踪、旋转、俯仰等操作，从而拍摄出更加稳定、清晰的图像和视频。

2. 云台的工作原理云台的工作原理主要由以下几个方面组成：2.1 电机系统云台通过电机系统来实现对相机或摄像机的控制。

电机系统通常由几个不同类型的电机组成，包括步进电机和直流电机等。

这些电机通过控制器进行控制，从而实现相机或摄像机的移动和定位。

2.2 控制系统云台的控制系统通过接收用户的指令，将指令转换为电压信号，通过控制电机的运动来实现相机或摄像机的移动。

控制系统通常由微处理器或单片机等控制芯片组成，能够实现高精度的控制和运动。

2.3 传感器系统传感器系统是云台的核心部分，通过传感器系统可以感知相机或摄像机的姿态和位置。

常用的传感器包括陀螺仪、加速度计、磁力计等，通过测量这些数据，可以实时监测相机或摄像机的运动状态，从而调整云台的角度和位置。

2.4 稳定化系统云台为了保证相机或摄像机的稳定性，通常还会配备稳定化系统。

稳定化系统通过对电机的控制和反馈，实现对相机或摄像机的抖动补偿和稳定化处理，使得拍摄的图像和视频更加平滑和清晰。

3. 云台的应用场景云台在很多领域都有广泛的应用，以下是云台在几个常见的应用场景中的具体应用说明：3.1 摄影和摄像云台在摄影和摄像领域中起到关键作用。

通过云台的稳定化系统，可以实现对相机或摄像机的抖动补偿，使得拍摄的照片和视频更加稳定和清晰。

同时，云台的控制系统也能够实现对相机或摄像机的追踪和定位，从而捕捉到更多的精彩瞬间。

3.2 遥感和航拍云台在遥感和航拍领域也有着广泛的应用。

通过云台的控制系统，可以实现对相机或摄像机的精确控制和定位，从而获取更准确、详细的遥感图像和航拍影像。

云台的稳定化系统也能够保证图像的稳定和清晰度。

3.3 工业自动化在工业自动化领域，云台也扮演着重要角色。

云台的原理和应用笔记1. 介绍云台是一种用于摄像机、望远镜等设备的支架装置，它能够使设备在水平和垂直方向上进行平稳而准确的运动。

云台的原理和应用广泛，从摄影摄像领域到安防监控领域都有重要的作用。

2. 云台的原理云台的运动原理是利用电机动力学，通过控制电机的转动来实现摄像机或其他设备的运动。

云台通常包括水平旋转和垂直旋转两个轴，可以通过电机的控制来实现精确的定位。

2.1 水平旋转云台的水平旋转是通过一个电机控制的转动轴来实现的。

该电机通常被称为水平电机或水平步进电机。

控制系统通过控制电流方向和大小，从而控制电机的旋转方向和速度。

水平旋转可以让设备水平扫描一个区域，实现全方位的观测。

2.2 垂直旋转云台的垂直旋转也是通过一个电机控制的转动轴来实现的。

该电机通常被称为垂直电机或垂直步进电机。

同样地，控制系统通过控制电流方向和大小来控制电机的旋转方向和速度。

垂直旋转可以让设备在垂直方向上进行观测，如向上或向下俯瞰。

2.3 控制系统云台的控制系统是整个云台系统的核心，它负责接收用户的指令，并将其转化为电机控制信号。

控制系统通常包括一个控制器和与电机连接的驱动电路。

控制器可以是一个计算机、无线遥控器或其他设备。

驱动电路通过接收控制信号，并控制电机的转动。

3. 云台的应用云台广泛应用于不同的领域和行业，以下是一些常见的应用场景：3.1 摄影摄像云台在摄影和摄像领域具有广泛的应用。

它可以使摄影师或摄像师在拍摄过程中实现平稳的镜头移动，从而得到更稳定、平滑的画面。

无论是拍摄电影、电视剧还是记录生活中的精彩瞬间，云台都能提供更好的摄影和摄像效果。

3.2 安防监控云台在安防监控领域也是不可或缺的。

安装摄像机的云台可以实现全方位的监控，通过远程控制可以实时调整摄像机的角度和方向，从而更好地监控目标区域。

云台的灵活性和准确性使其成为安防监控系统中的重要组成部分。

3.3 望远镜望远镜上的云台可以让观察者更方便地观测天空中的恒星、行星和其他天体。
