液压传动的流量和压力

Biblioteka 活塞（或液压缸）与的运动速度
时间t内活塞移动距离为H，活塞有效作用 面积为A,则液体体积为： AH 流量：
qv=AH/t → qv/A=H/t 活塞运动速度：v=H/t=qv/A=V
结论：v=H/t=qv/A=V
1.活塞的运动速度等于液压缸内油液的平 均流速；
2.活塞的运动速度仅与活塞的有效作用面 积和流入液压缸中油液的流量有关，与油 液的压力大小无关；
静止油液的特征
1.静止油液中任意一点所受到的各个方向的压 力都相等。
2.油液的静压力方向总是垂直指向承压表面。 3.在密封容器内， 施加于静止液体上的某点压 力将以等值同时传递到液体内各点，这称为帕 斯卡原理。又称静压传递原理。
如图所示液压千斤顶简图，按帕斯卡原理，在 密封容器内，大、小活塞处的压力p1、p2是相 等的，即W/A2=F/A1，所以，在小活塞上施以 较小的力，可以推动大活塞上较大的重物，大 活塞上的重力是小活塞上力的A2/A1倍。液压千 斤顶就是利用这个原理来进行工作的。
压力
油液的压力是由于油液的自重和油液受外力 （负载）的挤压所产生的（在液压传动中，由 于油液的自重而产生的压力一般很小，可忽略 不计），并随着负载的变化而变化。液压系统 的压力大小取决于负载。
外力越大，油液内产生的压力也越大。设外力 为F，活塞面积为A，则油液内的压力为
压力等级
低压、中压、中高压、高压和超高压五个等级。 五个等级的压力范围如表12-1所示。
液压系统中压力的建立
3. 压力的建立过程是 从无到有、从小到大 迅速进行的。 如图，当F≠0，油液 受到负载阻挡，不能 立刻推动活塞向右运 动。随着液压泵的不 断供油，无杆腔油液 的压力从零开始，由 小到大，迅速升高， 直至推动负载向右运 动，此时，作用在活 塞上的力处于平衡状 态。

液压传动复习题及参考答案一、填空1、液压传动是利用液体的（压力）能来传递能量的一种传动方式。

其主要参数为（压力）和（流量）。

2、以（大气压力）为基准所表示的压力称为相对压力。

3、液体粘性用粘度表示,常用的粘度有（动力粘度）、（运动粘度）和条件粘度（或相对粘度)。

4、液体能量的表现有（压力能）、（位能/势能）和（动能）三种。

5、容积式液压泵是依靠（密封容积的变化）来进行工作的。

6、液压泵和液压马达的排量只随（几何尺寸）的变化而变化。

7、液压缸运动速度的大小决定于（进入液压缸的流量）。

8、减压阀常态时阀口常（开）。

9、油箱的功用有（储存油液）、（散发热量）、逸出气体和沉淀污物。

10、流体在管道中存在两种流动状态，（层流）时黏性力起主导作用，（湍流）时惯性力起主导作用，液体的流动状态可用（雷诺数/Re）来判断，其计算公式为（）。

11、改变单作用叶片泵转子和定子之间（偏心距）的大小可以改变其流量。

12、常用的液压泵有（齿轮）、（叶片）和（柱塞）三类。

13、调速阀是由（调速）和（节流）串联而成的。

14、若换向阀四个油口有钢印标记：“A”、“P”、“T”、“B”，其中（P）表示进油口，（T）表示回油口。

15、密封装置是解决（泄漏）最重要、最有效的手段。

16、（调压）回路的功用是使液压系统整体或部分的压力保持恒定或不超过某个数值。

17、液压传动系统由（动力）装置、（执行）装置、（控制）装置、（辅助）装置和工作介质组成。

18、根据度量基准的不同，压力有两种表示方法：绝对压力和（相对压力）。

19、静力学基本方程的表达形式为（p=p0+ρgh）。

20、在液压传动中，能量损失主要表现为（温升）。

21、为了防止产生（空穴）现象，液压泵吸油口距离油箱液面高度不宜太高。

22、执行元件是将液体的（压力）能转化成（机械）能的元件。

23、压力继电器是一种将油液的（压力）信号转换成（电）信号的电液控制元件。

24、液压传动是以（有压）流体为能源介质来实现各种机械传动与自动控制的学科。

液压传动的工作原理及组成液压传动是指利用液体传递动力和控制信号的一种传动方式。

它广泛应用于工程机械、航空航天、冶金、矿山、化工等各个领域。

本文将详细介绍液压传动的工作原理及组成。

一、液压传动的工作原理液压传动是基于压力传力原理，在系统中通过液体（通常是油）的压力来实现动力传递和控制。

液压传动的工作原理可以简单地概括为以下几个步骤：1. 压力产生：液压系统中的液体被泵送至高压腔，通过泵来产生一定的压力。

2. 压力传递：高压液体通过管路传递至执行元件（液压缸或液压马达），使其产生一定的力或运动。

3. 控制调节：液压系统通过控制阀控制压力和流量等参数，实现对执行元件的精确控制。

4. 动力转换：通过执行元件的运动或力来实现所需的机械工作。

液压传动的工作原理主要依赖于压力的传递和液体的不可压缩性。

当液体受到外力作用时，由于其不可压缩性，将会在液体内产生均匀的压力，从而实现力的传递和工作。

二、液压传动的组成液压传动主要由以下几个组成部分组成：1. 液压泵：液压泵是液压传动系统的动力源，它通过转动机械能转换为液体压力能，使液压系统产生动力。

常见的液压泵有齿轮泵、叶片泵和柱塞泵等。

2. 液压储能器：液压储能器用于储存流体能量，并在系统需要时释放能量。

它能够补偿系统的压力波动，提供瞬时功率需求，保证系统的正常运行。

3. 液压缸：液压缸是液压传动系统中的执行元件，它能够将液体的压力能转化为机械能，产生直线运动。

液压缸广泛应用于各类工程机械、船舶、冶金设备等领域。

4. 液压马达：液压马达是液压传动系统中的执行元件，它能够将液体的压力能转化为机械能，产生旋转运动。

液压马达广泛应用于各类工程机械、汽车、航空航天设备等领域。

5. 液压阀：液压阀是液压传动系统的控制元件，通过控制液体的压力和流量等参数，实现对系统的精确控制。

常见的液压阀有溢流阀、先导阀、比例阀等。

6. 油箱和管路：油箱用于储存液压油，并通过管路将液压油传递至各个组成部件。

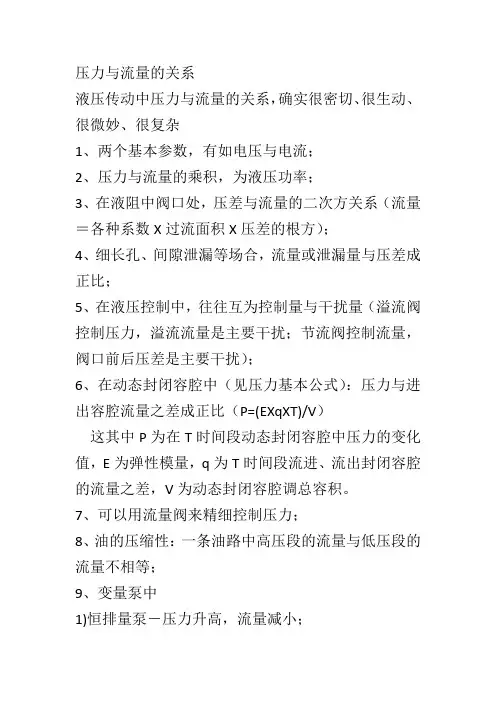

压力与流量的关系
液压传动中压力与流量的关系，确实很密切、很生动、很微妙、很复杂
1、两个基本参数，有如电压与电流；
2、压力与流量的乘积，为液压功率；
3、在液阻中阀口处，压差与流量的二次方关系（流量＝各种系数X过流面积X压差的根方）；
4、细长孔、间隙泄漏等场合，流量或泄漏量与压差成正比；
5、在液压控制中，往往互为控制量与干扰量（溢流阀控制压力，溢流流量是主要干扰；节流阀控制流量，阀口前后压差是主要干扰）；
6、在动态封闭容腔中（见压力基本公式）：压力与进出容腔流量之差成正比（P=(EXqXT)/V）
这其中P为在T时间段动态封闭容腔中压力的变化值，E为弹性模量，q为T时间段流进、流出封闭容腔的流量之差，V为动态封闭容腔调总容积。

7、可以用流量阀来精细控制压力；
8、油的压缩性：一条油路中高压段的流量与低压段的流量不相等；
9、变量泵中
1)恒排量泵－压力升高，流量减小；
2)恒流量泵－压力变化，流量不变；
3)恒压泵－在恒压区，流量变化，压力不变；
4)恒功率泵－在恒功率区，流量与压力的乘积为常数；。
