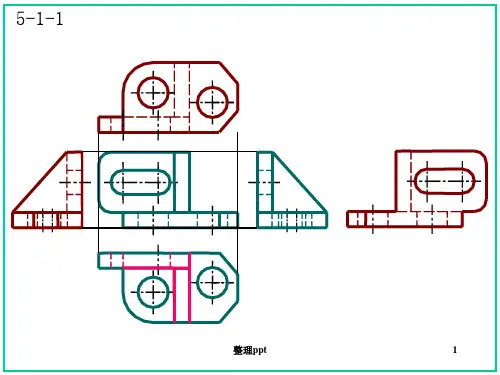

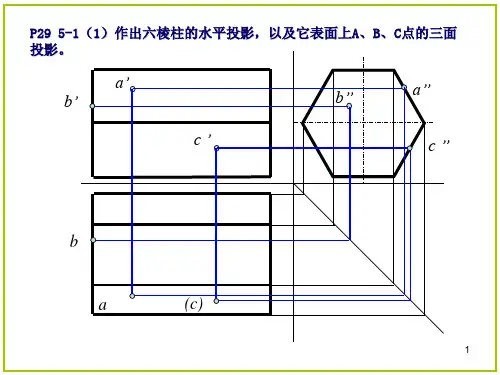

第五章物体的表达方法5-1 根据主、俯、左视图，（按基本视图位置配置）补画右、后、仰视图（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编675-2 根据主、俯视图，（按向视图位置配置）补画左、右、后、仰视图6869 5-3 局部视图和斜视图1．判断A向和B向视图正确与否，指出错误图例的错误原因。
2．判断K向视图正确与否，指出错误图例的错误原因。
（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编70 5-4 判断K向视图正确与否，指出错误图例的错误原因1．2．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编71 5-5 从图中直接量取尺寸，画出A 向斜视图（可旋转配置），并按规定标注1．2．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编72 5-6 参照轴测图，补画剖视图中的漏线1．2．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编73 5-7 补画剖视图中所缺的图线1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编74 5-8 将主视图改画成全剖视图，需去掉的线画×1．2．3．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编75 5-9 画出全剖的左视图1．2．3． 4．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编76 5-10 选择正确的主视图，在括号内画√1．2．3．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编77 5-11 在指定位置将主视图改画成半剖视图1．2．3．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编78 5-12 画出半剖的左视图1．2．（机工高职）机械制图与计算机绘图 《习题答案》第五章 胡建生 编79 5-13 在指定位置改画剖视图1．将主视图改画成全剖视图，并补画半剖的左视图。
机械工程制图第四版答案第五章一、判断题（共20小题，每题1分，共20分）1.投影面垂线中，正垂线在V面上的投影积聚为一点。
（） [单选题] *A. 正确(正确答案)B. 错误2.空间两直线平行，各投影面上的投影都相互平行。
（） [单选题] *A. 正确(正确答案)B. 错误3.空间两直线垂直，各投影面上的投影都相互垂直。
（） [单选题] *A. 正确B. 错误(正确答案)4.空间直线的位置关系有平行.相交.垂直三种。
（） [单选题] *A. 正确B. 错误(正确答案)5.分规主要用来画圆和圆弧。
（） [单选题] *A. 正确B. 错误(正确答案)6.与三个投影面均倾斜的平面称为一般位置平面。
（） [单选题] *A. 正确(正确答案)B. 错误7.线段平行于投影面，其投影反映实形或实长，这种性质称为直线的类似性。
（）[单选题] *A. 正确B. 错误(正确答案)8.图纸的基本幅面有A0.A1.A2.A3.A4.A5 六种。
（） [单选题] *A. 正确B. 错误(正确答案)9.A0图纸的幅面为841mm×1189mm。
（） [单选题] *A. 正确(正确答案)B. 错误10.标题栏位于图纸的左上角。
（） [单选题] *A. 正确B. 错误(正确答案)11.图框线用粗实线画出；不可见轮廓线用虚线画出。
（） [单选题] *A. 正确(正确答案)B. 错误12.在同一张图样中，同类图线的宽度应一致。
虚线.点画线及双点画线的画.长画和间隔应各自大致相等。
（） [单选题] *A. 正确(正确答案)B. 错误13.在制图中，点划线表示不可见轮廓线。
（） [单选题] *A. 正确B. 错误(正确答案)14.标注尺寸时，尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线的中断处。
（） [单选题] *A. 正确(正确答案)B. 错误15.确定形体形状及大小的尺寸称为定位尺寸。
（） [单选题] *A. 正确B. 错误(正确答案)16.我们画机械制图是按中心投影法所得到的投影。
机械制图习题册标准答案(同济大学第六版)第五章组合体5.1 组合体的概念组合体指由两个或两个以上有部分相同的元素构成的结构体。
组合体中的元素可以是线、面和体，它们之间的关系分为几何关系和位置关系。
具体来说，组合体的构成要素包括以下几个方面：•基本体：组成组合体的元素，包括平面、直线和曲线等；•垫面：组合体上接触平面的面，可以是平行于工作平面或垂直于工作平面的平面；•连接体：把组合体的基本体和垫面连接起来的元素，包括卡子、销子和螺钉等。
同时，组合体还具有以下特性：1.组合体的基本体之间有一定的位置关系和几何关系；2.组合体中的垫面将基本体放在了正确的位置，具有一定的约束作用；3.组合体中的连接件将基本体通过加工或拆卸等方式固定在一起；4.组合体的构成要素之间存在一定的配合关系。
5.2 组合体零件的制图组合体的制图是指对组合体进行拆解，绘制其中的零件的图样。
制图时需要确定零件的种类、尺寸和位置，同时要考虑到加工工艺、装配顺序和拆卸方便等因素。
组合体的制图步骤主要包括以下几个方面：5.2.1 确定零件的种类在制图之前，需要先确定组合体中的哪些部分是零件，以及它们的种类。
一般来说，零件的种类应该有一定的通用性，方便加工和维修。
同时，零件种类的确定还应该考虑到材料的特性、制造工艺和功能要求等因素。
5.2.2 拆解组合体将组合体逐层拆开，确定每个零件的位置和连接方式。
拆解时需要注意不要改变零件的位置和姿态，同时还要尽量减少拆卸次数，以提高生产效率。
5.2.3 绘制主视图对每个零件进行主视图绘制，包括正视图、左视图、右视图、后视图、顶视图和底视图等。
主视图是制图的基础，它是后续制图工作的依据。
5.2.4 绘制侧视图和俯视图根据需要，对零件进行侧视图和俯视图的绘制。
侧视图通常用于表达零件的厚度和高度等信息，俯视图则可以表达零件的尺寸和形状等信息。
5.2.5 完善图样绘制完成主视图、侧视图和俯视图之后，需要对图样进行完善。
单选题题目编号： 0501 难度系数： B题目：用向视图表达机件的后面（即后视图）时，表示投射方向的箭头应指向（ ）。
答案A 相当于左视图或右视图的图形； 答案B 相当于俯视图或仰视图的图形；答案C 相当于左视图的图形，仅此一种方案； 答案D 以上答案均不对。
正确答案：A题目编号： 0502 难度系数： C题目：对下图画法的归类，有四种解释，正确的解释是答案A 属于简化画法； 答案B 属于局部视图；答案C 既可理解为简化画法也可理解为局部视图； 答案D 只能理解为向视图； 正确答案：B题目编号： 0503 难度系数： B 题目：关于GB/T 17452规定的三种剖切面（单一剖切面、平行剖切面和相交剖切面）的应用范围有四种说法，正确的说法是（ ）。
