分布式光伏发电项目策划介绍 PPT

格式：ppt
大小：5.45 MB
文档页数：26

下载文档原格式

屋顶分布式光伏项目PPT课件

.
3
分布屋顶式选型
彩钢屋顶彩钢屋顶一般呈人字形，中间
高，两端低，形成不同倾角的坡面；也有部分屋顶呈一面倾角。房屋整体结构常见的有钢结构，混凝土、砖砌体等。
彩钢屋顶安装简便，最常见的彩钢结构有直立锁边型、角驰型、梯形等。对于直立锁边型与角驰型彩钢屋面，多利用彩钢瓦的波峰，使用专用铝合金夹具固定支架导轨。
.
4
分布式光伏支架选型
屋顶安装光伏组件最主要的是考虑建筑物整体结构及屋顶的承载能力，混凝土屋顶一般采用适当倾斜角支架安装光伏组件，彩钢屋顶采用适当倾斜角和平铺两种支架安装方式，材料选用轻质铝合金材料。根据不同设计，混凝土支架基础一般为单排独立（1×1）、双排双列（2×2）、条形基础。考虑到屋顶承载能力，倾角安装一般为一块光伏组件竖向安装；平铺采用专用材料、工具直接与屋顶转接安装。
大型逆变器多用于大型光伏发电，小型逆变器和组串式逆变器多用于小型和中型光伏发电。组串式逆变器目前也适用于大型光伏发电，它们各有自身的优缺点。
.
8
分布式光伏发电并网方案
全额上网
自发自用，余额上网
.
9

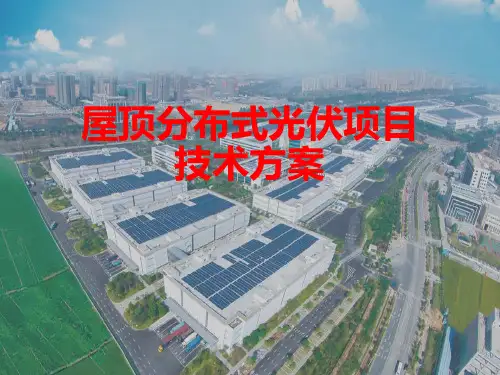

屋顶分布式光伏项目技术方案
.
1
项目概况
屋顶分布式光伏发电系统是光伏系统与建筑屋面结合最常见的一种，此方案集成的是BAPV的高级形式，光伏组件不仅满足光伏发电的功能要求，同时还要兼顾建筑物的基本功能要求。
分布式光伏项目采用自发
自用，余额上网的并网模式，依
托屋顶有利的资源优势，建设光
伏并网发电项目。发电过程不产
根据当地纬度、赤纬角计算出太阳高度角a和太阳方位角β。行间距计算公式：D=( h÷tana) *cosβ，单块组件占地面积=D*0.99,装机容量=实际面积÷单块光伏组件面积×组件功率

分布式光伏发电系统介绍ppt课件

太阳能年辐射量
地区类别
地区
MJ/m2·年
kWh/m2· 年日照时数年
一
宁夏北部、甘肃北部、新疆南部、青海西部、西藏西部
66808400
18552333
3200-3300
河北西北部、山西
北部、内蒙古南部、
二
宁夏南部、甘肃中 5852部、青海东部、西 6680
16251855
1/61
1
分布式光伏发电简介
2
分布式发电系统常见系统方案
3
分布式光伏电站的开发与项5
成功案例
分布式光伏发电系统定义
1、系统场址位于客户所在地附近；
2、系统不以大规模远距离输送电力为目的； 3、系统所产生的电力以客户自用和就近利用为主，多余电力送入当地配电网的光伏发电项目。
2、屋顶情况
1) 屋面面积、朝向、材质、设计使用寿命面积决定容量，是否存在附属物，如风楼、风机、附房、
女儿墙等，设计时需要避开阴影影响；朝向决定着光伏支架、组件、串列、汇流箱的布置原则；材质基本分为彩钢瓦、陶瓷瓦、钢混等；设计使用寿命决定光伏电站的使用寿命。
2) 屋面荷载屋面荷载大体分为永久荷载和可变荷载。
3000-3200
藏东南部、新疆南
部
山东、河南、河北
东南部、山西南部、
新疆北部、吉林、
三
辽宁、云南、陕西北部、甘肃东南部、广东南部、福建南
50165852
13931625
2200-3000
部、江苏北部、安
徽北部、台湾西南
部
标准光照下年平均日照时间（时）
5.08-6.3
4.45-5.08

分布式光伏电站简介 ppt课件

1
商务部分-分布式光伏系统推广
1、分布式光伏发电系统的优势 2、国家及地市审批流程及补贴政策 3、分布式光伏客户分类及开发 4、公司产品规划
分布式光伏发电系统的优势
1. 投资—赚钱。光伏发电是一种一次投入，长期回报的投资行为。项目建成，稳定的资金流收入；充分利用闲置屋顶，对屋面二次开发，不占用土地：实用。与电网完美融合，同时提高了受电终端的电能质量；
②全额上网卖电。享受地面电站的标杆上网电价。国家为了鼓励分布式快速规模化发展，分布式的定义做了扩展：
1) 网电压等级在35kV以下； 2) 20MWp以下规模; 3) 在最近变电台区可以消纳； 4）建设地点集中于荒山荒漠、滩涂、废弃地，以及农业大棚、渔光互补等
1
分布式项目的前期调研
1. 业主投资意愿； 2. 有无可用的安装面积。无诸如影响阳光采集建筑物等明显遮
分布式光伏组成分布式系统示意图：系统由光伏直流部分、逆变部分，计量部分等组成
1
分布式光伏概念和分类
因国家对不同的消纳方式给出的补贴情况不一样，按照消纳方式不同分为： ① 自发自用，余电上网。享受全电量补贴【0.42元/度的度电补贴（国家），
地方xx元/度的度电补贴】；自发自用部分抵消用电量收益+余电上网部分卖电收益。普通的家庭分布式，中小规模的屋顶电站多属于此类分布式；
1MW 分布式系统参数： ——安装方式：屋顶（平屋顶/斜屋顶:彩钢瓦、水泥屋顶等）/地面（采用水泥配重或螺旋地桩等） ——组件排布：纵向/横向 ——占地面积：0.8-1.5万㎡（与安装方式及系统所处纬度有关） ——风载：0.5KN/㎡ ——雪载：0.3KN/㎡ ——设备安装重量：25-30KG/㎡（与安装方式及系统所处纬度有关） ——工作温度：-45℃—+85℃ ——并网点额定频率：50HZ

分布式光伏发电 ppt课件

太阳能控制器
蓄电池（组）
蓄电池组是离网型新能源供电系统不可缺少的重要部件。蓄电池组将光伏电池方阵发出的直流电贮能起来供负载使用。在新能源供电系统中，蓄电池处于浮充放电状态。白天光伏电池方阵给负载供电，同时给蓄电池充电，晚上或阴雨天负载用电全部由蓄电池供给。
蓄电池分类
免维护铅酸蓄电池：比较常用，价格便宜，一般用在对温度要求不高的场合
胶体蓄电池：低温充放电性能良好价格较高，一般用在环境温度较低的场合
铅酸蓄电池胶体蓄电池
逆变器
逆变器又称逆变电源，是一种电源转换装置，主要功能是将蓄电池的直流电逆变成交流电。通过全桥电路，一般采用SPWM处理器经过调制、滤波、升压等，得到与照明负载频率、额定电压等相匹配的正弦交流电供系统终电池组件
单晶硅组件
多晶硅组件
非晶硅太阳能组件
太阳能充放电控制器
• 太阳能控制器的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用。在温差较大的地方，其他附加功能如光控开关、时控开关都应当是控制器的可选项。
• 光伏发电系统中使用的控制器类型很多，有小功率太阳能路灯用控制器，通信监控专用太阳能发电控制器，大型独立太阳能电站用控制器。
D、可以发电用电并存。大型地面电站发电是升压接入输电网，仅作为发电电站而运行；而分布式光伏发电是接入配电网，发电用电并存，且要求尽可能地就地消纳。
三、分布式电站分类
第一类：10千伏及以下电压等级接入，且单个并网点总装机容量不超过6兆瓦的分布式电源；第二类：35千伏电压等级接入，年自发自用电量大于50%的分布式电源；或10千伏电压等级接入且单个并网点总装机容量超过6兆瓦，且年自发自用电量大于50%的分布式电源。第三类：在地面或利用农业大棚等无电力消费设施建设、以 35kV及以下电压等级接入电网（东北地区66kV及以下）、单个项目容量不超过20兆瓦且所发电量主要在并网点变电台区消纳的光伏电站项目，纳入分布式光伏发电规模指标管理，执行当地光伏电站标杆上网电价

分布式光伏发电介绍--ppt课件

PPT课件
30
六、分布式光伏发电案例介绍
PPT课件
31
案例分析
某一项目，计划装机容量为4.36MWp，首年发电量约为448.58万kWh，第2年至第25年的发电量约为445.43万kWh～392.53万kWh。主要设备包括光伏组件及安装支架、逆变器、交流汇流箱、低压配电柜、电缆、数据采集器等。所发电能接入用户侧电网（3AC380V）。
工业电价工业电站总投资每千瓦年平均发电量国家度电补贴上海度电补贴
1元/度地区每千瓦年发电量：数据来自“光伏电站资产证劵化(ABS) 9元/瓦计算器”
1200度/年
0.42元上海：1200度/首年向南20~30度倾角
0.25元
投资一个10KWP的商业电站为例: (电站设计寿命为25年) 投资9万元，全部自发自用，前5年发电量价值: (1元+0.42元+0.25元)*1200度*10KWP=20040元后15年发电量价值：(1+0.42)*1200度*10KWP=17040元投资回收期：90000元/20040元=4.5年年平均投资收益：18.2% （20年组件效率衰减20%计算, 2%维修成本）
PPT课件
23
各个地区分布式光伏发电补贴：
PPT课件
24
五、项目运作及成本回收
PPT课件
25
项目开展流程
并网验收
04
申请光伏并用→验收→ 启动送电
03
项目建设
项目立项
02
申请→审批→核准→备案
01
项目设计→光伏电站设计→相关手续办理
→项目施工
项目筹备阶段
洽谈→方案初步设计→ 手续办理→项目启动

光伏发电项目简介宣传介绍课件

商业活动：在商业活动中使用光伏发电系统，提高活动环保性，降低活动成本
公共设施光伏发电
01
路灯：利用太阳能路灯，节省能源，降低
碳排放
02
公交站：利用太阳能公交站，提供照明和信
息服务
03
停车场：利用太阳能停车场，提供照明和充
电服务
04
公园：利用太阳能公园，提供照明和休闲
服务
05
学校：利用太阳能学校，提供照明和教学
光伏发电的重要性
01 清洁能源：光伏发电是一种可再生、无污染的清洁能源，有助于减少化石能源的消耗和环境污染。
02 能源安全：光伏发电可以减少对进口能源的依赖，提高能源自给率，保障国家能源安全。
03 经济效益：光伏发电项目可以带来长期的经济效益，包括节省电费、提高能源效率等。
04 社会效益：光伏发电项目可以带动当地经济发展，增加就业机会，提高居民生活水平。
04 各国政府纷纷出台政策
支持光伏发电的发展，进一步推动市场需求。
谢谢
光伏发电成本逐渐降低，使其更具竞争力
储能技术的发展，使得光伏发电更加稳定可靠
政策支持，推动光伏发电项目的发展
市场需求
01 随着全球能源需求持续
增长，可再生能源成为未来能源发展的重要方向。
03 随着技术的不断进步，
光伏发电的成本逐渐降低，使其更具竞争力。
02 光伏发电作为可再生能
源的一种，具有清洁、环保、可持续等优势，市场需求持续增长。
光伏发电项目的应用
家庭光伏发电
屋顶光伏发电：利用屋顶空间安装光伏发电系统，满足家庭用电需求
01
光伏路灯：利用光伏发电技术，实现路灯的自动照明和节能

光伏发电项目简介PPT课件

那么，这段公路到底有多神奇？交通产业跟新能源产业组合在一起，又会会擦出什么样的火花？
01
PART 0NE
路面上是一层类似毛玻璃的半透明新型材料，摩擦系数高于传统沥青路面。
02
PARTTWO
在保证轮胎不打滑的同时，还拥有较高的透光率，可以让阳光穿透它，使下面的太阳能电池把光能转换成电能，实时输送上电网，就好像一个巨大的“充电宝”。
PART 05
光伏发电的主要原理是半导体的光电效应。光子照射到金属上时，它的能量可以被金属中某个电子全部吸收，电子吸收的能量足够大，能克服金属内部引力做功，离开金属表面逃逸出来，成为光电子。
独立光伏发电
独立光伏发电也叫离网光伏发电。主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。
投资成本降至8元/瓦以下，度电成本降至0.6-0.9元/千瓦时。
过去5 年，光伏发电的成本已下降了三分之一。
在南美等国光伏发电已经与零售电价持平，甚至是低于零售电价，未来光伏发电的成本还将进一步凸显。
火力发电会带来极高的环境治理成本，从这个角度而言煤炭发电成本将高于光伏发电。
PART 08
光伏发电
PART 02
光伏发电的主要原理是半导体的光电效应。光子照射到金属上时，它的能量可以被金属中某个电子全部吸收，电子吸收的能量足够大，能克服金属内部引力做功，离开金属表面逃逸出来，成为光电子。
与常用的火力发电系统相比，光伏发电的优点主要体现在：无枯竭危险
建设周期短，
01
安全可靠，无噪声，
2011年的光伏发电安装量比2010年增长了约5倍， 2011年电池产量达到 20GW，约占全球的65%，中国是全球光伏发电安装量增长最快的国家。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

符合公司整体利益
推动建设新能源供应为主体、绿色环保的产业园，体现在国家能源革命中的担当和作为。
开展集团内部购售电业务的尝试，有助于业主集团在竞争性电力市场取得更大优势。
项目生产运营优势明显
不限电、线路损耗少、为业主量身定做发电项目；电能质量、电网接入等完全符合国家标准；国家补贴0.42元/kwh，20年。
Hale Waihona Puke 关于微电网的设想：由分布式电源、储能装置、监控和
保护装置等组成的小型发配电系统。能够实现自我控制、保护和管理，既可以并网运行，也可以孤立运行。
谢谢支持！
分布式光伏发电项目策划
分布式光伏发电是什么？
国家能源局定义
分布式光伏发电，在用户所在场地或附近建设运行，以用户侧自发自用为主、多余电量上网且在配电网系统平衡调节为特征的光伏发电设施。（2013年）以35千伏及以下电压等级接入电网(东北地区66千伏及以下)、单个项目容量不超过2万千瓦且所发电量主要在并网点变电台区消纳的光伏电站项目。（2014年）
分布式光伏发电系统的优势
一、利用清洁、可再生的自然能源发电，环保效益突出。二、分布式安装，就近就地发供电，进入和退出电网灵活，线路损耗小，维护保养也相对简单。三、可起调峰作用，分布式光伏发电在白天出力最高，可缓解局部的用电紧张状况，降低用电成本。四、配套建设微电网系统，可大大提升区域电力供应的可靠性和智能化。
国家电网定义
第一类：10千伏以下电压等级接入，且单个并网点总装机容量不超过6兆瓦的分布式电源; 第二类：35千伏电压等级接入，年自发自用大于 50%的分布式电源; 或10千伏电压等级接入且单个并网点总装机容量超过6兆瓦，年自发自用电量大于50%的分布式电源。
项目指标控制（2016年）
第一类：不限规模的光伏发电类型和地区 1)利用固定建筑屋顶、墙面及附属场所建设的项目;全部自发自用的地面光伏项目。 2)结合电改开展光伏发电市场交易试点的光伏项目。 3)光伏扶贫村级电站和集中式电站。第二类：普通光伏项目 1)集中式光伏电站 2)地面分布式光伏电站第三类：光伏发电领跑技术基地
通信保护
配置保护装置、安全自动装置，通信、计量
建设分布式光伏发电的有利条件
国家宏观政策支持
我国宏观政策鼓励光伏发电等新能源产业发展；分布式光伏项目开发建设正处于政策鼓励期。鼓励在具备开发条件的工业园区、经济开发区、大型工矿企业等，统一规划并组织实施屋顶光伏工程。据判断，分布式光伏政策鼓励及大力发展期将在2018年下半年趋于缓和，也可能会出现补贴下调。
上网模式
收益计算方法总收益=（国家补贴0.42元/kWh+自用电价）*自发自用电量 + （国家补贴0.42元/kWh+当地燃煤机组标杆上网电价）*上网电量
自发自用余电上网
全额上网总收益=标杆上网电价（0.55/0.65/0.75元/kWh三档）*总发电量
上网电量：规划分布式光伏总装机约8MW，发电小时数按照1550小时测算，年发电量约1240万度。自用电价：由投资方与用电方协商，签署能源管理合同。每度电每优惠0.1元，该光伏发电项目每年可为产业园节约成本124万元。
工业屋顶分布式光伏发电
办公楼宇屋顶分布式光伏发电
商业屋顶分布式光伏发电
企业附属场所分布式光伏发电
企业附属场所分布式光伏发电
坡屋顶分布式光伏发电
坡屋顶分布式光伏发电
车棚顶分布式光伏发电
分布式光伏发电是安全的
运行方式
并联运行
电能质量
逆变器经过电能质量测试仪测试合格后才可投产使用电力公司并网接入许可
