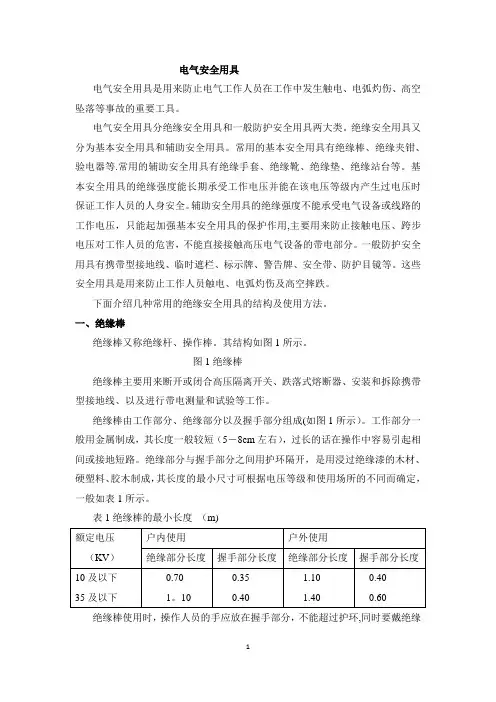

电气安全用具电气安全用具是用来防止电气工作人员在工作中发生触电、电弧灼伤、高空坠落等事故的重要工具。
电气安全用具分绝缘安全用具和一般防护安全用具两大类。
绝缘安全用具又分为基本安全用具和辅助安全用具。
常用的基本安全用具有绝缘棒、绝缘夹钳、验电器等。
常用的辅助安全用具有绝缘手套、绝缘靴、绝缘垫、绝缘站台等。
基本安全用具的绝缘强度能长期承受工作电压并能在该电压等级内产生过电压时保证工作人员的人身安全。
辅助安全用具的绝缘强度不能承受电气设备或线路的工作电压，只能起加强基本安全用具的保护作用，主要用来防止接触电压、跨步电压对工作人员的危害，不能直接接触高压电气设备的带电部分。
一般防护安全用具有携带型接地线、临时遮栏、标示牌、警告牌、安全带、防护目镜等。
这些安全用具是用来防止工作人员触电、电弧灼伤及高空摔跌。
下面介绍几种常用的绝缘安全用具的结构及使用方法。
一、绝缘棒绝缘棒又称绝缘杆、操作棒。
其结构如图1所示。
图1 绝缘棒绝缘棒主要用来断开或闭合高压隔离开关、跌落式熔断器、安装和拆除携带型接地线、以及进行带电测量和试验等工作。
绝缘棒由工作部分、绝缘部分以及握手部分组成（如图1所示）。
工作部分一般用金属制成，其长度一般较短（5－8cm左右），过长的话在操作中容易引起相间或接地短路。
绝缘部分与握手部分之间用护环隔开，是用浸过绝缘漆的木材、硬塑料、胶木制成，其长度的最小尺寸可根据电压等级和使用场所的不同而确定，一般如表1所示。
表1 绝缘棒的最小长度(m)绝缘棒使用时，操作人员的手应放在握手部分，不能超过护环，同时要戴绝缘手套、穿绝缘靴（鞋）。
雨天室外倒闸操作应按规定使用带有防雨罩的绝缘棒。
使用绝缘棒时，绝缘棒禁止装接地线。
绝缘棒使用完后，应垂直悬挂在专用的架上，以防绝缘棒弯曲。
绝缘棒的定期试验周期为每年一次。
二、绝缘夹钳绝缘夹钳主要用于35kV及以下的电气设备上装拆熔断器等工作。
其结构如图2所示。
图2 绝缘夹钳绝缘夹钳由工作钳口、绝缘部分和握手部分组成。
各部分所用材料与绝缘棒相同。
绝缘夹钳的钳口必须要保证能夹紧熔断器。
使用绝缘夹钳的安全注意事项如下：1．夹熔断器时，操作人的头部不可超过握手部分，并应戴防护目镜、绝缘手套、穿绝缘靴（鞋）或站在绝缘台（垫）上。
2．操作人员手握绝缘夹钳时，要保持平衡和精神集中。
3．绝缘夹钳的定期试验周期为每年一次。
三、绝缘手套绝缘手套是用特种橡胶制成的，具有较高的绝缘强度。
它是辅助安全用具，不能直接接触高压电。
使用绝缘手套的安全注意事项如下：1．使用前应检查有无漏气或裂口等缺陷。
2．戴绝缘手套时，应将外衣袖口放入手套的伸长部分。
3．绝缘手套不得挪作他用；普通的医疗、化验用的手套不能代替绝缘手套。
4．绝缘手套用后应擦净凉干，撒上一些滑石粉以免粘连，并应放在通风、阴凉的柜子里。
四、绝缘靴（鞋）绝缘靴（鞋）是在任何电压等级的电气设备上工作时，用来与地保持绝缘的辅助安全用具，也是防护跨步电压的基本安全用具。
它用特种橡胶制成。
使用绝缘靴（鞋）的安全注意事项如下：1．绝缘靴（鞋）要放在柜子内，并应与其他工具分开放置。
2．绝缘靴（鞋）每半年定期试验一次，保证其安全可靠。
五、绝缘站台、绝缘垫和绝缘毯绝缘站台用干燥的木板或木条制成，站台四角用绝缘瓷瓶做台脚。
是辅助安全用具。
绝缘垫和绝缘毯都是用特种橡胶制成，表面有防滑槽纹，其厚度不应小于5mm。
绝缘垫（毯）一般铺设在高、低压开关柜前，作为固定的辅助安全用具。
六、验电器验电器分为高压和低压两种。
低压验电器又称验电笔，主要用来检查低压电气设备或线路是否带有电压。
高压验电器用于测量高压电气设备或线路上是否带有电压（包括感应电压）。
这里介绍高压验电器及其使用。
高压验电器型式较多，使用时应按产品使用说明书要求正确使用。
以前用的氖光灯式验电器的氖光灯是通过电容电流而发光，这种验电器使用时要逐渐靠近带电部分，直到灯泡发亮，禁止直接触及带电部分。
用高压验电器验电时应戴绝缘手套，并使用被测设备相应电压等级的验电器。
验电前后应在有电的设备上或线路上进行试验，以检验所使用的验电器是否良好。
(一). 声光高压验电器1. 声光高压验电器结构。
验电器由声光显示器(电压指示器)和全绝缘自由伸缩式操作杆两部分组成。
见图3 。
声光显示器(电压指示器)的电路采用集成电路屏蔽工艺，可保证在高电压强电场下安全可靠地工作。
操作杆采用内管和外管组成的拉杆式结构，能方便的自由伸缩，采用耐潮、耐酸碱、防霉、耐日光照射、耐弧能力强和绝缘性能优良的环氧树脂、无碱玻璃纤维制作。
图3 声光高压验电器结构示意图2. 声光型高压验电器使用方法：(1) 从包装匣(袋)内取出电压等级合适而且合格的验电器操作杆和指示器。
(2) 拉出操作杆的内管，使内管上的色标显露，把经自检试验合格的指示器装在操作杆上拧紧。
(3) 用清洁干燥软布擦干净操作杆和指示器，确保指示器和操作杆表面整洁。
(4) 检查指示器电路和电池是否正常。
按下“自检”按钮，观察电源灯、欠压灯、声光报警功能状态。
正常状态下声光报警、电源灯亮、欠压灯熄。
若无声光信号，则请制造厂维修；著欠压灯亮，则需更换电池；若电源灯熄，则应检查是否没有安装电池或电池电压已低需要更换。
(5) 验电时手握在验电器的手柄处．将验电器的接触电极渐渐接近被测设备或线路，直至接触被测设备或线路的测试部分。
如果测试部分带电，则验电器发出声光报警信号；反之，则不发出声光报警信号。
(6) 验电完毕，将验电器操作杆和指示器擦拭于净，拆下指示器。
缩回操作杆的内管，放回包装匣(袋)。
3. 声光型高压验电器使用注意事项：(1) 为确保人身安全，在使用中必须严格按《电业安全工作规程》及有关操作规程规定进行。
使用前先要在同等电压带电设备上进行试验，确证验电器良好，才能使用。
(2) 验电器用于室外作业时，必须在良好的气候条件下进行。
雨、雪、雾天及空气湿度较大时禁止使用。
(3) 验电器应保存在阴凉、通风、干燥处。
若长期不使用，应将电池取出。
(4) 验电器使用前后均应用清洁干燥软布将操作杆擦拭干净，以防使用中发生闪络、爬电等现象。
(5) 验电器的操作杆、指示器严禁受碰撞、敲击及剧烈震动，严禁擅自拆卸，以免损坏。
(6) 验电器在携带与保管中，要避免跌落、挤压和强烈冲击振动。
不要用带腐蚀性的化学溶剂和洗涤剂等溶液擦拭。
不能放在露天烈日下曝晒，需经常保持清洁。
(二).回转式高压验电器回转式高压验电器是利用带电导体尖端电晕放电产生的电晕风来驱动指示叶片旋转，从而检查设备或导体是否带电，也称风车式验电器。
1. 回转式高压验电器结构回转式高压验电器主要由回转指示器和长度可以自由伸缩的绝缘杆组成。
使用时，将回转指示器触及线路或电气设备，若设备带电，指示叶片旋转；反之则不旋转。
电压等级不同，回转式高压验电器配用的绝缘杆的节数及长度不同，使用时，选择合适的绝缘杆，保证测试人员的安全。
高压验电器具有灵敏度高，选择性强，信号指示明确，操作方便等优点。
不论在线路、杆塔上还是在变电所内部能够正确、明显地指示电力设备有无电压。
它适用于6kv及以上的交流系统。
2. 回转式高压验电器使用注意事项：(1) 使用前，要按所测设备(线路)的电压等级，选用合适型号的回转指示器和绝缘杆，并对回转指示器进行检查，证实良好方可使用。
(2) 把检验过的回转指示器在绝缘杆上固定，并用绸布将其表面拭净，然后转动至所需角度，以便使用时观察方便。
(3) 根据电力设备所需测试的电压等级，将绝缘杆拉伸至规定长度。
绝缘杆上标有红线，红线以上部位表示内有电容元件，且属带电部分，该部分应按《电业安全工作规程》要求与邻近导体或接地体保持必要的安全距离。
(4) 使用验电器时，工作人员的手必须握在绝缘杆护环以下的部位，不准超过护环。
(5) 在测试时，应逐渐靠近被测设备。
一旦指示器叶片开始正常回转，即说明该设备有电，应随即离开被测设备。
验电器叶片不能长期回转，以保证验电器的使用寿命。
(6) 验电器在多回路平行架空线上对其中任一回路进行验电时，均不受其他运行线路感应电压的影响。
当电缆或电容器上存在残余电荷电压时，回转指示器叶片仅短时缓慢转动几圈，即自行停转，因此它可以准确鉴别设备停电与否。
(7) 回转指示器应妥善保管，不得强烈振动或冲击，也不准擅自调整拆装。
(8) 回转验电器只适用于户内或户外良好天气下使用，在雨、雪等环境下禁止使用。
(9) 每次使用完毕，在收缩绝缘杆及取下回转指示器放入包装袋之前，应将表面尘埃拭净，并存放在干燥通风的地方，避免受潮。
七、电气安全用具的使用要求所有电气安全用具都要按规定进行定期试验和检查，对不符合要求的安全用具应及时停用并更换，以保证使用时安全可靠。
安全用具的技术性能必须符合规定，选用安全用具必须符合工作电压，必须符合电气安全工作制度、电业安全工作规程的规定。
电气安全用具要妥善保管，放置做到整齐清楚，拿用方便。
电气安全用具不准作其他用具使用。
八、几种常用绝缘安全用具试验标准电气安全用具使用前应进行外观检查，表面应无裂纹、划痕、毛刺、孔洞、断裂等外伤，且应清洁无脏污。
电气绝缘安全用具的试验间隔不应过长。
表2列出了几种常用绝缘安全具的试验周期及标准(摘自DL408一91<<电业安全工作规程>>附录)。
表2 常用电气绝缘工具试验一览表。
