电气安全用具与安全标识(PPT 35张)

二、防护用具


防护用具主要是对有 关电气伤害起防护作 用的。主要用来对泄 漏电流、接触电压、 跨步电压触电和对有 电设备造成危险接近 等进行防护。 主要包括接地线、隔 离板、遮拦标示牌等。
接地线
接地线

接地线应用多股软铜线， 其截面应符合短路电流的 要求，但不得小于25mm2。 当验明设备确已无电压后， 立即用接地线将检修设备 接地并三相短路。这是保 护工作人员在工作地点防 止突然来电的可靠安全措 施，同时设备断开部分的 剩余电荷，亦可因接地而 放尽。
5. 6.
使用保管注意事项： 操作前，棒面应用清洁的干布 擦净； 操作时应戴绝缘手套、穿绝缘 靴或站在绝缘台（垫）上，并 注意防止碰伤表面绝缘层； 型号规格符合规定； 雨雪天气室外操作应使用防雨 型令克棒； 按规定进行定期试验 应存放在干燥处所，不得与墙 面地面接触，以保护绝缘表面。
绝缘安全用具：绝缘夹钳
绝缘安全用具：绝缘靴(鞋)


Hale Waihona Puke 绝缘靴：采用特种橡胶制成， 作用是使人体与大地绝缘，防 止跨步电压，分20kV（试验电 压）和6kV两种。它的高度不 小于15厘米，而且上部另加高 边5厘米。必须按规定进行定 期试验。 绝缘鞋：有高低腰两种，多为 5kV，在明显处标有“绝缘” 和耐压等级，作为1kV以下辅 助绝缘用具， 1kV以上禁止使 用。 使用中，不能用防雨胶靴代替。
绝缘用具：绝缘垫和绝缘台


绝缘垫：一般铺在控保屏、高压开关柜、 配电室的地面上，以便在带电操作时增强 操作者的对地绝缘，也应按规定进行定期 试验。 绝缘台：台面一般用干燥、木纹直且无节 的木板制成，台面尺寸约100x100cm2，中 间留有2cm左右的缝隙；绝缘脚一般用不小 于10cm的高压支持瓷瓶做成。也应按规定 进行定期试验。

低压试电笔
（4）在测量电气设备是否带电之前，先要找 一个已知电源测一测试电笔的氖泡能否正常 发光，能正常发光，才能使用。 （5）在明亮的光线下测试带电体时，应特别 注意氖泡是否真的发光（或不发光），必要 时可用另一只手遮挡光线仔细判别。千万不 要造成误判，将氖泡发光判断为不发光，而 将有电判断为无电。 其它用法祥见培训教材P.117—P.118
绝缘用具：绝缘棒（令克棒）

绝缘棒： 又称令克棒、
绝缘拉杆、操作杆等。 一般用电木、胶木、环 氧玻璃制成的管或棒制 成。由工作头、绝缘杆 和握柄三部分构成。它 供在闭合或位开高压跌 落式熔断器、隔离开关， 装拆携带式接地线，以 及进行测量和试验时使 用。
绝缘用具绝缘棒（令克棒）
1.
2.
3. 4.



低压试电笔

试电笔，是用来检查测量低压电气设备 是否带电的一种工具。 试电笔常做成 笔式或小型螺丝刀式结构。前端是金属 探头，后部塑料外壳，壳内装有氖泡、 安全电阻和弹簧，笔尾端有金属端盖或 钢笔型金属挂鼻，作为使用时手必须触 及的金属部分。
低压试电笔

普通试电笔测量电压范围在60～500伏之间， 低于60伏时试电笔的氖泡可能不会发光，高 于500伏不能用普通试电笔来测量，否则容易 造成人身触电。当试电笔的笔尖触及带电体 时，带电体上的电压经试电笔的笔尖（金属 体）、氖泡、安全电阻、弹簧及笔尾端的金 属体，再经过人体接入大地形成回路。若带 电体与大地之间的电压超过60伏，试电笔中 的氖泡便会发光，指示被测带电体有电。
电气安全用具与安全标识
安全标识指的是安全色与安全标志、 警示牌等

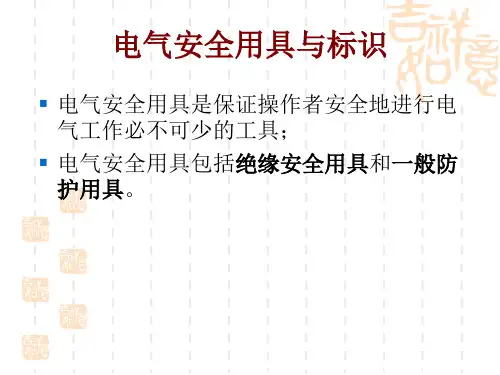

电气安全用具与安全标识
安 全 用 具 绝 缘 安 全 用 具 一 般 防 护 用 具
接 地 线 、 隔 离 板 、 遮 拦 标 示 牌 等
基 本 绝 缘 安 全 用 具
辅 助 绝 缘 安 全 用 具
绝 缘 棒 、 绝 缘 夹 钳 、 高 压 验 电 器 等 绝 缘 手 套 、 绝 缘 靴 、 绝 缘 垫 （ 台 ） 等
绝缘安全用具：绝缘手套


绝缘手套可以使人的两手与 带电体绝缘，是用特种橡胶 （或乳胶）制成的，分12kV （试验电压）和5kV两种。 绝缘手套是不能用医疗手套 或化工手套代替使用的。绝 缘手套一般作为辅助安全用 具，在1kV以下电气设备上 使用时可以作为基本安全用 具看待。 按规定进行定期试验。
一、电气安全用具



绝缘安全用具： 基本绝缘用具：指其绝缘强度足以承受电 气设备运行电压的安全用具，如绝缘棒、 绝缘夹钳等。工作人员使用这种安全用具， 可触及带电部分。 辅助绝缘用具：指其绝缘强度不足以承受 电气设备运行电压的安全用具，如绝缘垫、 绝缘鞋等。工作人员使用这种安全用具， 可配合基本安全用具触及带电部分，并可 用于防护跨步电压所引起的电击。
低压试电笔
使用试电笔时，应注意以下事项： （1）使用前，检查试电笔里有无安全电阻，再直观 检查试电笔是否有损坏，有无受潮或进水。 （2）使用试电笔时，不能用手触及试电笔前端的金 属探头，这样做会造成人身触电事故。 （3）使用试电笔时，一定要用手触及试电笔尾端的 金属部分，否则，因带电体、试电笔、人体与大地 没有形成回路，试电笔中的氖泡不会发光，造成误 判，认为带电体不带电。


1.
2.
绝缘夹钳是用来带电执行安装或拆卸高 压保险器或类似工作的工具。 使用注意事项：
操作前，夹钳表面应用清洁的干布擦净； 操作时戴绝缘手套、穿绝缘靴及戴护目镜， 并必须在切断负载的情况下进行操作； 雨雪或潮湿天气操作应使用专门防雨夹钳； 按规定进行定期试验。
3.
4.
绝缘安全用具：验电器


保管与维护： 1． 使用前按“自检”按钮， 验证其全部电路和电池完好。 2． 请存放于通风、干燥、清 洁无腐蚀物的场所，保持绝缘 良好。 3． 采用低功耗全封闭电路， 无维护工作量，操作简单。一 般一年更换电池一 次，旋开 末端螺钉即可更换。 4. 按规定进行定期试验。
绝缘安全用具：验电器


使用注意事项：
(1) 为确保设备或线路不再带有电压，应按该设 备或线路的电压等级选用相应的验电器进行验电。 (2) 验电前先检查验电器外观无损坏，再在带电 设备上先进行试验，确认验电器完好后方可使用。 (3) 验电时，不要用验电器直接触及设备的带电 部分，应逐渐靠近带电体，至灯亮或风轮转动或 语音提示为止。应注意验电器受邻近带电体影响。 (4) 验电时，必须三相逐一验电，不可图省事。
