2205双相钢技术要求

2205双相不锈钢标准
2205 双相不锈钢是一种具有优异的耐腐蚀性和高强度的不锈钢材料，被广泛应用于化工、海洋工程、石油和天然气等领域。

以下是2205 双相不锈钢的一些标准：
1. 化学成分：2205 双相不锈钢的化学成分应该符合相关的标准，通常包括铬、镍、钼、氮等元素的含量。

2. 力学性能：2205 双相不锈钢的力学性能应该符合相关的标准，包括屈服强度、抗拉强度、伸长率等指标。

3. 耐腐蚀性：2205 双相不锈钢的耐腐蚀性应该符合相关的标准，包括在各种介质中的耐腐蚀性、抗点蚀性、抗晶间腐蚀性等指标。

4. 金相组织：2205 双相不锈钢的金相组织应该符合相关的标准，包括相比例、晶粒大小、夹杂物等指标。

5. 制造工艺：2205 双相不锈钢的制造工艺应该符合相关的标准，包括冶炼、铸造、锻造、轧制等工艺过程。

2205 双相不锈钢的标准应该包括化学成分、力学性能、耐腐蚀性、金相组织和制造工艺等方面的指标，以确保其具有优异的性能和可靠性。

2205双相不锈钢的制造规定1．2205双相不锈钢的制造，检验，验收应符合《压力容器安全技术监察规程》、GB150-2011《钢制压力容器》、GB151-2011《列管式换热器》的规定，且应满足本规定和施工图的要求。

2．材料：2205双相不锈钢的材料（包括复合板材料）应满足《2205双相不锈钢采购技术要求》的规定。

3．冷成型：成型后变形率超过10%的封头以及拼板后成型的封头，成型后应对封头进行固溶处理，固溶处理的温度为1090℃。

注：变形率ε=（1.5δ/2R f）x（1-R f/R0）x100%式中：ε=钢板变形率，%δ=钢板名义厚度，mm；R f=钢板弯曲后的中线半径，mm；R0=钢板弯曲前的中线半径，mm；对于平板R0=∝，mm；4．热成型：所有热成型加工，在成型后均应进行固溶处理。

注：对于复合板设备，其热处理要求应根据基层材料的厚度，按ASME要求惊醒消除应力热处理。

5．固溶处理后试板的检验要求：5．1 冲击试验；5．2 微组织检验；5．3 硬度及铁素体成分检验；5．4 腐蚀检验5．5 所有上述试验的结果应满足第9条的规定。

6．切割热切割方法仅限于使用等离子弧切割，切割后用机加工方法或精磨去除所有的热影响材料的方法。

7．焊接7．1推荐使用钨极惰性气体保护焊（TIG），焊接材料如下：钨极惰性气体保护焊（TIG）——Sandvik 22.8.3L，Avesta 2205或者Metrode ER329X 填充焊丝。

注：对于复合板设备，其基层之间的焊接材料按施工图。

在确保焊接工艺可行和进行焊接工艺评定后，其他焊接工艺可以使用，任何情况下，焊接材料都应符合<2205双相不锈钢采购技术要求>中关于化学成分的要求。

7．2用外坡口时，焊缝应使用钨电极惰性气体保护焊的方法打底。

打底的最小高度为5mm。

当采用内坡口时，焊缝最后一道焊层应使用钨极惰性气体保护焊。

其最小高度为5mm。

7．3 所有的内部角焊缝应使用钨极惰性气体保护焊。

2205双相钢标准2205双相钢是一种具有优异耐蚀性和高强度的不锈钢材料，其在化工、海洋工程、石油和天然气开采等领域有着广泛的应用。

为了确保2205双相钢的质量和性能，制定了一系列的标准来规范其生产和应用。

本文将对2205双相钢的标准进行详细介绍，以便更好地了解和应用这一材料。

首先，2205双相钢的化学成分是标准的关键内容之一。

根据标准，2205双相钢的主要化学成分应包括铬、镍、钼、氮等元素，并且各元素的含量需符合标准规定的范围。

通过严格控制化学成分，可以确保2205双相钢具有良好的耐蚀性和机械性能。

其次，标准还对2205双相钢的热处理工艺和机械性能提出了具体要求。

热处理工艺的合理性直接影响着材料的组织结构和性能，而机械性能则是衡量材料强度和韧性的重要指标。

因此，标准对热处理工艺参数、热处理后的组织结构和机械性能指标都进行了详细规定，以确保2205双相钢在使用过程中能够满足相应的要求。

此外，标准还对2205双相钢的表面质量和尺寸偏差等方面进行了规范。

表面质量的好坏直接影响着材料的外观和耐蚀性能，而尺寸偏差则会影响材料在加工和使用过程中的可靠性。

因此，标准对2205双相钢的表面质量要求、尺寸偏差允许范围等方面都进行了严格规定，以保证材料的整体质量。

最后，标准还对2205双相钢的检验方法和标志标识等内容进行了详细说明。

通过规范的检验方法，可以确保2205双相钢的质量符合标准要求，并且能够满足用户的需求。

而标志标识的规范使用，则有助于对2205双相钢进行有效管理和追溯。

总的来说，2205双相钢的标准涵盖了化学成分、热处理工艺、机械性能、表面质量、尺寸偏差、检验方法和标志标识等多个方面，为该材料的生产和应用提供了明确的指导。

遵循标准要求，可以确保2205双相钢具有稳定的质量和可靠的性能，从而更好地满足各种工程领域的需求。

在实际应用中，厂家和用户应当共同遵守2205双相钢的标准要求，加强质量管理，确保材料的质量稳定和可靠性。

2205双相钢的焊接工艺规程为了取得良好的焊接质量,焊接人员应掌握双相钢的焊接特点和往意事项另外从腐蚀的角度来看,焊接接头总是不锈铜结构的最薄弱环节,实际上管通最挤的耐蚀水平是由焊工决定的,为了尽可能的取得良好的结果,焊接操作过程应当遵守一些基本规则。

总结出的SAF2205 DSS一些关键技术如下1)焊前准备采用机加工制备试板坡口,用不锈钢专用砂轮片打磨坡口及坡口两侧各30mm范围,并用丙酮清洗,以除去氧化膜、油污。

2)焊接方法一般的焊接方法,如焊条电弧焊、钨极氯弧焊和熔化极气体保护焊理弧焊等,都可用于双相不锈钢的焊接,焊条电弧焊时最常用的焊接工艺方法,其特点灵活方便,并可实现全位置焊接,因此焊条电弧焊时焊接修复的常用工艺方法。

钨极弧焊的特点时焊接质量优良,自动化的焊接效率也较高,因此广泛用于管通的封底焊维及薄壁管道的焊接,钨模弧焊的保护气体通常采用纯x,当进行管通封底焊时,应采用Ax+2解:或Ar+5保护气体,同时还应采用纯Ar威高纯N进行焊背面保护,以防止根部焊道的铁索体化,熔化极气体保护焊的特点时较高的数效车,即可采用较灵话的半自动焊,也可实现自动焊3)焊材的选择对于焊条电弧焊,积据耐腐蚀性,接头韧性的要求即焊按位置,可选用酸性或碱性焊条,采用酸性焊条时,脱渣优良,焊缠光清,接头成形美观,但是焊醇金属的冲击性较低,于此同时,为了防止焊接气孔及焊接氢致纹雷严格控制焊条中的含氢量,当要求焊金属具有较高的神击度,并需进行全位置焊按时,应采用碱性焊条,另外,在根部封底焊时,通常采用碱性焊条当对焊金属的耐剧性性能有特殊要求时,证应采用超级双相钢成分的碱性焊条对于实芯气体保护焊焊丝,在保证焊接金属具有良好的耐腐蚀性与力学性能的同时,还应往意其焊接工艺性能,对于药芯焊丝,当暨求焊光滑,接头成形美观时,可采用金红石型或位一钙型药芯焊丝,当要求较高的神击度或在较大的构束条件下焊接时,直采用碱度较高的药芯焊丝,对于埋强焊焊丝,宜采用直径较小的缉丝,实现中小焊接现范下的多层多通焊,以筋止焊接热影响区的化。

2205双相不锈钢设备主要制造技术2205双相不锈钢设备的制造、检验、验收应符合《压力容器安全技术监察规程》、GB150-98《钢制压力容器》的规定，且应满足本规定和施工图的要求。

材料：2205双相不锈钢的材料（包括复合板材料）应满足《2205双相不锈钢采购技术要求》的规定。

冷成型：成型后变形率超过10％的封头以及拼板后成型的封头，成型后应对封头进行固溶处理，固溶处理的温度委1090℃。

注：变形率ε＝（1.5σ/2Rf）×（1－Rf/ R0）×100%式中：ε…钢板变形率，％；σ…钢板名义厚度，mm；Rf…钢板弯曲后的中线半径，mm；R0…钢板弯曲前的中线半径，mm；关于平板R0＝∝，mm；热成型：所有热成型加工，在成型后均应进行固溶处理。

注：关于复合板设备，其热处理要求应按照基层材料的厚度，按ASM E要求进行排除应力热处理。

固溶液处理后试板的检验要求：5.1 冲击试验；5.2 微组织检验；5.3 硬度及铁素成分检验；5.4 腐蚀试验；5.5 所有上述试验的结果应满足第9条的规定。

切割热切割方法仅限于使用等离子弧切割，切割后用机加工方法或精磨去除所有的热阻碍材料的方法。

焊接7.1 举荐使用钨极惰性气体爱护焊（TIG），焊接材料如下：钨极惰性气体爱护焊（TIG）——Sandvik 22.8L，Avesta 2205或者Metrode ER329N填充焊丝。

注：关于复合板设备，其基层之间的焊接材料按施工图。

在确保焊接工艺可行和进行焊接工艺评定后，其他焊接工艺能够使用，任何情形下，焊接材料都应符合《2205双相不锈钢采购技术要求》中关于化学成分的要求。

7.2 当采纳外坡接口时，焊缝应使用钨极惰性气体爱护焊的方法打底。

打底的最小高度为5mm。

当采纳内坡接口时，焊缝最后一道应使用钨极惰性气体爱护焊其最小高度为5mm。

7.3 所有的内部角焊缝应使用钨极惰性气体爱护焊。

7.4 采纳钨极惰性气体爱护焊时，按照材料厚度，输入热量应操纵在0. 8－1.5KJ/mm，层间温度最大为150摄氏度。

双相钢2205执行标准本标准规定了双相钢2205的化学成分、力学性能、耐腐蚀性能、加工性能、表面质量、无损检测、尺寸和形状、包装和标识等方面的要求。

1. 化学成分双相钢2205的化学成分应符合表1的规定。

表1 双相钢2205的化学成分（质量分数）元素符号 C Si Mn P S Cr Ni Mo Nb Ti B含量≤0.03 ≤0.3 ≤1.0 ≤0.03 ≤0.015 ≥22 ≤1.0 ≤0.5 ≤0.1 ≥3 ≤0.003 ≤0.012. 力学性能双相钢2205的力学性能应符合表2的规定。

表2 双相钢2205的力学性能（MPa）项目抗拉强度Rm/MPa 屈服强度Rel/MPa 断后伸长率A/% 硬度HV规定值≥450 ≥240 ≥18 ≤2503. 耐腐蚀性能双相钢2205的耐腐蚀性能应符合表3的规定。

表3 双相钢2205的耐腐蚀性能（%）试验项目试验条件试样结果≥IPF盐雾试验无气泡产生304. 加工性能双相钢2205具有良好的加工性能，易于进行成型和焊接。

加工过程中应避免在340℃～510℃范围内长时间加热，以防止α-γ两相分布不均。

加工后的零件应进行固溶处理，以恢复平衡状态。

5. 表面质量双相钢2205的表面质量应符合相关标准的规定，表面不得有裂纹、夹杂物、划伤等缺陷。

采用无损检测方法进行检测，如发现缺陷应及时处理。

6. 无损检测双相钢2205的无损检测应符合相关标准的规定，采用射线探伤、超声波探伤等方法进行检测，确保产品质量。

对于重要部位或厚度较大的零件，应进行100%无损检测；对于其他零件可按需要进行抽检。

检测结果应符合相关标准的规定。

7.尺寸和形状制品的实际尺寸和形状应符合图样要求本标准所包括的制品均应进行尺寸偏差检验并满足公差要求8.包装和标识采用防潮包装材料包装产品避免机械碰撞产品表面应用中文标识或附加其他标识清楚地标注产品名称规格型号执行标准号等信息必要时应提供其他相关信息以充分满足用户需求及安全使用要求包装外表面应用中文标明包装产品的制造厂名制造日期或产品批号等信息必要时还应附加必要的其他信息以充分满足用户需求及安全使用要求9. 其他本标准未尽事宜按照相关标准规范及实际需求进行执行或协商解决。

2205双相不锈钢是一种广泛应用的合金，它以其优越的机械性能和耐腐蚀性而闻名。

2205合金由21%的铬，2.5%的钼以及4.5%的镍和氮构成，其中国际牌号UNS S31803和国标牌号00Cr22Ni5Mo3N。

该材料属于双相不锈钢，具有奥氏体-铁素体显微结构，它既具有良好的耐腐蚀性，又具备较高的强度和韧性。

在化学成分上，2205双相不锈钢的碳含量控制在0.030%以下，锰含量不超过2.00%，硅含量不超过1.00%，磷不超过0.030%，硫不超过0.020%。

镍和钼的含量分别在4.5%到6.5%和3.0%到3.5%之间，氮的含量则控制在0.14%到0.20%。

在性能上，2205双相不锈钢的抗拉强度可达640Mpa，延伸率可达25%。

该合金特别适用于-50°F至600°F的温度范围，并能在一些严格限制的条件下，应用于更低温度。

2205双相不锈钢在抗斑蚀和裂隙腐蚀方面的性能优于常见的奥氏体不锈钢如316L和317L，它的热膨胀系数更低，导热性更高。

同时，与奥氏体不锈钢相比，2205合金的耐压强度是其两倍，这使得设计者可以减轻结构的重量，从而在成本上具有优势。

在标准方面，2205双相不锈钢的制造和检验遵循了一系列国际和国内标准，如ASTM A240/A240M，DIN/EN 1.4462，以及ASME SA-240等。

此外，对于配套的焊接材料，通常采用ER2209焊丝。

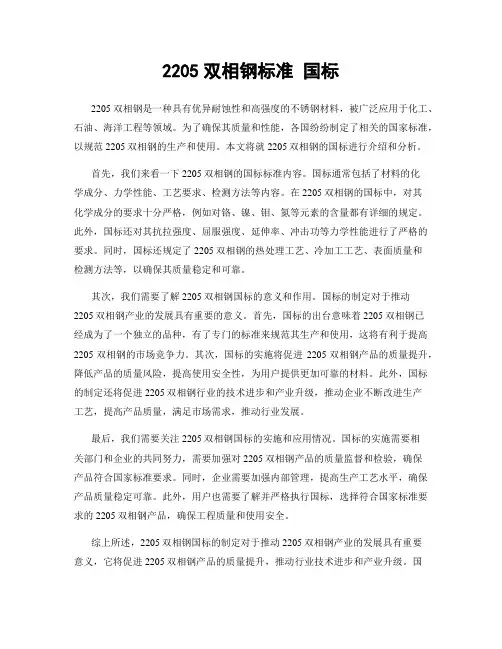

2205双相钢标准国标2205双相钢是一种具有优异耐蚀性和高强度的不锈钢材料，被广泛应用于化工、石油、海洋工程等领域。

为了确保其质量和性能，各国纷纷制定了相关的国家标准，以规范2205双相钢的生产和使用。

本文将就2205双相钢的国标进行介绍和分析。

首先，我们来看一下2205双相钢的国标标准内容。

国标通常包括了材料的化学成分、力学性能、工艺要求、检测方法等内容。

在2205双相钢的国标中，对其化学成分的要求十分严格，例如对铬、镍、钼、氮等元素的含量都有详细的规定。

此外，国标还对其抗拉强度、屈服强度、延伸率、冲击功等力学性能进行了严格的要求。

同时，国标还规定了2205双相钢的热处理工艺、冷加工工艺、表面质量和检测方法等，以确保其质量稳定和可靠。

其次，我们需要了解2205双相钢国标的意义和作用。

国标的制定对于推动2205双相钢产业的发展具有重要的意义。

首先，国标的出台意味着2205双相钢已经成为了一个独立的品种，有了专门的标准来规范其生产和使用，这将有利于提高2205双相钢的市场竞争力。

其次，国标的实施将促进2205双相钢产品的质量提升，降低产品的质量风险，提高使用安全性，为用户提供更加可靠的材料。

此外，国标的制定还将促进2205双相钢行业的技术进步和产业升级，推动企业不断改进生产工艺，提高产品质量，满足市场需求，推动行业发展。

最后，我们需要关注2205双相钢国标的实施和应用情况。

国标的实施需要相关部门和企业的共同努力，需要加强对2205双相钢产品的质量监督和检验，确保产品符合国家标准要求。

同时，企业需要加强内部管理，提高生产工艺水平，确保产品质量稳定可靠。

此外，用户也需要了解并严格执行国标，选择符合国家标准要求的2205双相钢产品，确保工程质量和使用安全。

综上所述，2205双相钢国标的制定对于推动2205双相钢产业的发展具有重要意义，它将促进2205双相钢产品的质量提升，推动行业技术进步和产业升级。

国标的实施需要相关部门、企业和用户的共同努力，只有通过全社会的共同努力，才能更好地推动2205双相钢产业的健康发展。

2205双相钢管执行标准
2205双相钢管是一种具有优异性能的不锈钢材料，其在化工、海洋工程、石油和天然气等领域有着广泛的应用。

为了保证2205双相钢管的质量和安全性能，制
定了一系列的执行标准，以规范其生产和使用过程。

首先，2205双相钢管的执行标准主要包括以下几个方面：
1. 化学成分要求，2205双相钢管中的化学成分应符合相应的标准要求，包括铬、镍、钼、氮等元素的含量范围，以及其他杂质元素的限制要求。

2. 机械性能要求，执行标准对2205双相钢管的抗拉强度、屈服强度、延伸率、冲击功等机械性能指标进行了详细的规定，以确保其在使用过程中具有良好的强度和塑性。

3. 外观质量要求，2205双相钢管在生产过程中应保证表面光洁度、无裂纹、氧化皮和锈蚀等缺陷，以保证其外观质量符合标准要求。

4. 尺寸偏差要求，执行标准对2205双相钢管的外径、壁厚、长度等尺寸进行
了严格的控制，以保证其尺寸偏差在允许范围内。

在生产2205双相钢管时，必须严格按照上述执行标准进行生产和检验，确保
产品质量符合要求。

同时，在使用过程中，用户也应按照执行标准的要求进行正确的安装、使用和维护，以确保2205双相钢管的性能和安全性。

总之，2205双相钢管执行标准的制定和执行，对于保证产品质量、促进行业发展、提升产品竞争力具有重要意义。

只有严格遵守执行标准，才能生产出优质的2205双相钢管，为各行业提供更加可靠和安全的材料，推动行业的可持续发展。

2205双相钢双相不锈钢2205合金是由21％铬,2.5％钼及4.5％镍氮合金构成的复式不锈钢。

它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。

特点：1.双相不锈钢2205合金与316L和317L奥氏体不锈钢相比,2205合金在抗斑蚀及裂隙腐蚀方面的性能更优越,它具有很高的抗腐蚀能力,与奥氏体相比,它的热膨胀系数更低,导热性更高。

2.双相不锈钢2205合金与奥氏体不锈钢相比,它的耐压强度是其两倍,与316L和317L相比,设计者可以减轻其重量。

2205合金特别适用于—50°F/+600°F 温度范围内,在严格限制的情况下(尤其对于焊接结构),也可以用于更低的温度。

化学成分：C≤0.030 Mn≤2.00 Si≤1.00 p≤0.030 S≤0.020 Cr 22.0～23.0 Ni 4.5～6.5 Mo3.0～3.5 N0.14～0.20(奥氏体-铁素体型）双相不锈钢(Duplex stainless steel)双相不锈钢是一种铁素体相和奥氏体相共存的不锈钢，同时也是集优良的耐蚀性能、高强度和易于加工制造等诸多优异性能于一身的钢种。

双相不锈钢已经有60多年的历史，世界上第一批双相不锈钢于1930年在瑞典生产出来并用于亚硫酸盐造纸工业。

1968年不锈钢精炼工艺——氩氧脱碳工艺(AOD)的发明，使一系列新的不锈钢的产生成为可能。

AOD工艺带来的诸多进步之一就是合金元素N的添加。

双相不锈钢添加N元素可以使焊接状态下热影响区的韧性和耐蚀性能接近于基体金属的性能，还可以降低有害金属间相的形成速率。

双相不锈钢同奥氏体不锈钢一样，是一种按腐蚀性能排序的钢种，腐蚀性能取决于它们的合金成分。

双相不锈钢一直在不断发展，现代的双相不锈钢可以分为四种类型：1、不含Mo的低级双相不锈钢2304；2、标准双相不锈钢2205，占双相钢总量的80%以上；3、25%Cr的双相不锈钢，典型代表合金255，可归为超级双相不锈钢；4、超级双相不锈钢，含25-26%Cr,与255合金相比Mo和N的含量增加。

2205双相不锈钢的性能及焊接工艺发表时间：2020-06-01T11:28:36.413Z 来源：《电力设备》2020年第4期作者：辛国庆[导读] 一、2205双相不锈钢简介（中国能源建设集团东北电力第一工程公司有限公司）一、2205双相不锈钢简介1.1 2205双相不锈钢理化性能简介双相不锈钢2205是第二代双相不锈钢，也称为标准双相不锈钢，成分特点是超低碳、含氮。

2205双相不锈钢是目前应用最为普遍的双相不锈钢，该钢具有高强度、高抗疲劳强度、低温韧性、耐孔腐蚀性、对应力裂纹不敏感等优点，广泛应用于海洋工程、化学工程领域的大型容器、管道。

2205双相不锈钢与奥氏体不锈钢相比具有较好的力学性能、耐蚀性及价格优势。

菲律宾马利万斯电厂的海水淡化系统管道采用的就是2205双相不锈钢。

1.2 2205双相不锈钢化学成分2205双相不锈钢与最初的双相不锈钢相比，进一步提高氮的含量，增强在氯离子浓度较高的酸性介质中的耐应力腐蚀和抗点腐蚀性能。

氮是强烈的奥氏体形成元素，加入到双相不锈钢钟，既提高钢的强度且不明显损伤钢的韧性，又能延缓和抑制碳化物的析出，使其焊接性能得到了大大的改善。

1.3 2205双相不锈钢的组织特点2205双相不锈钢在室温下固溶体中奥氏体和铁素体约各占半数，兼有两相组织特征。

它保留了铁素体不锈钢导热系数小、耐点蚀、缝隙及氯化物应力腐蚀的特点、又具有奥氏体不锈钢韧性好、脆性转变温度较低、抗晶间腐蚀、力学性能和焊接性能好的优点。

1.4影响焊接性因素分析（1）冷却速度的影响2205双相不锈钢在正常供货状态下大约具有50”％的铁素体和大约50％的奥氏体，但经过焊接后，接头刚凝固时的组织为单相铁素体，奥氏体是在接头温度低于1300℃后由铁素体逆变为奥氏体产生的。

它的数量除了与化学成份有关外，主要取决于冷却速度，冷却速度对γ相数量影响很大(见图1)，快速冷却焊缝的组织中α相的比例可能会超过80％，致焊缝韧性下降，氢脆敏感性增加。

双相钢2205的执行标准
双相钢2205的执行标准主要有以下几个：
1. ASTM A240/A240M-20：这是美国材料和试验协会（ASTM）发布的标准，规定了双相不锈钢板、薄板和带材的通用要求和测试方法。

2. ASTM A790/A790M-20：这是ASTM发布的标准，规定了
双相不锈钢焊接和无缝管道的通用要求和测试方法。

3. EN 10088-3：这是欧洲标准化组织（EN）发布的标准，规
定了不锈钢的技术交货条件，其中包括了双相不锈钢2205。

4. NORSOK M-630：这是挪威标准化组织（NORSOK）发布
的标准，规定了双相不锈钢等多种材料在海洋工程领域中的要求。

另外，根据不同的市场和应用要求，双相钢2205还可能需要
符合其他特定的执行标准。

例如，对于食品加工行业的应用，可能需要符合ASTM A240/A240M-20和ASTM A923-20等标
准要求。

需要注意的是，以上列举的只是双相钢2205可能需要符合的
一部分执行标准，具体要求还需根据具体购买方、生产方或相关行业的技术规范来确定。

2205双相不锈钢使用温度下限
摘要：
1.2205 双相不锈钢简介
2.2205 双相不锈钢的使用温度范围
3.2205 双相不锈钢在不同温度下的性能表现
4.2205 双相不锈钢使用温度的下限
5.2205 双相不锈钢在低温环境下的应用
正文：
一、2205 双相不锈钢简介
2205 双相不锈钢是一种高性能的钢种，它具有优良的耐腐蚀性能、力学性能和焊接性能，广泛应用于石油、化工、船舶、建筑等领域。

2205 双相不锈钢是由铁素体和奥氏体两个相组成，其中铁素体相占50%-60%，奥氏体相占40%-50%。

这种双相组织使得2205 双相不锈钢既具有铁素体的优良耐腐蚀性，又具有奥氏体的良好的力学性能。

二、2205 双相不锈钢的使用温度范围
2205 双相不锈钢的使用温度范围较广，一般可在-196℃至+200℃的温度环境下使用。

在这个温度范围内，2205 双相不锈钢的力学性能、耐腐蚀性能和焊接性能都能得到保证。

三、2205 双相不锈钢在不同温度下的性能表现
1.高温环境下：在高温环境下，2205 双相不锈钢的强度和硬度会略有下降，但其耐腐蚀性能仍然优良。

2.常温环境下：在常温环境下，2205 双相不锈钢的力学性能、耐腐蚀性能和焊接性能都较为均衡。

3.低温环境下：在低温环境下，2205 双相不锈钢的强度和硬度会有所上升，但其塑性和韧性会有所下降。

四、2205 双相不锈钢使用温度的下限
2205 双相不锈钢使用温度的下限为-196℃。

在这个温度下，2205 双相不锈钢的耐腐蚀性能仍然优良，但其力学性能会有所下降。

2205双相钢技术要求2205双相钢技术要求1.范围本技术条件适⽤于2205双相不锈钢材料在国内或国外的订货、检验和验收。

1．1本技术条件适⽤于2205双相不锈材料中钢板、薄钢板、钢带、钢棒、管件、法兰、锻件等材料。

也适⽤于2205双相不锈钢与碳钢复合钢板、2205双相不锈钢与碳钢锻件复合钢板等材料。

1．2材料应完全符合ASTM/ASME最新版本中有关条款，还应符合本技术条件的相应附加条款。

2．引⽤标准2．1 ASTM产品标准ASTM A182/ASME SA182M 锻制合⾦钢管道法兰、管配件、阀门和零件ASTM A240/ASME SA240M 压⼒容器⽤耐热及铬镍不锈钢板、薄板和钢带ASTM A264/ASME SA264M 不锈铬镍复合钢板、薄板和钢带ASTM A350/ASME SA350M 要求缺⼝韧性试验的管道部件⽤碳钢和低合⾦钢锻件ASTM A450/ASME SA450M 碳钢、铁素体合⾦钢和奥⽒合⾦管⼦通⽤要求ASTM A479/ASME SA479M 锅炉和压⼒容器⽤不锈钢棒材和型材ASTM A480/ASME SA480M 轧制不锈钢耐热板、薄板和钢带的通⽤要求ASTM A484/ASTM SA484M 不锈钢棒材、钢胚及锻件通⽤要求ASTM A789/ASME SA789M ⽆缝和焊接铁素体/奥⽒体不锈钢管（T）ASTM A790/ASME SA790M ⽆缝和焊接铁素体/奥⽒体不锈钢管（P）ASTM A815/ASME SA815M 铁素体、铁素体/奥⽒体及马⽒体不锈钢管配2．2检验标准ASTM A262 不锈钢晶间腐蚀敏感性试验的推荐⽅法ASTM A370 钢制品⼒学性能试验⽅法和定义ASTM A751 钢制品化学分析⽅法、实验操作和术语ASTM E18 ⾦属材料的洛⽒硬度试验⽅法ASTM E10 ⾦属材料布⽒硬度试验ASTM E381 钢制品宏观侵蚀试验⽅法ASTM E45 确定夹杂物的实⽤规程ASTM A923 测定奥⽒体/铁素体双相不锈钢有害⾦属化合物的试验⽅法ASTM E562 铁素体含量百分⽐测定ASTM G36 氯化物应⼒腐蚀开裂试验ASTM G48 不锈钢在铁的氯化物中抗孔蚀及缝隙腐蚀的试验⽅法4．检验双相不锈钢除应满⾜ASTM/ASME标准对有关产品（板、管、锻件、法兰、管件）的要求及以下材料的化学成份、机械性能、⾦相、耐腐蚀性能等还应满⾜本规定的如下要求：4．1化学成分4．1．1 2205双相钢的化学成分应符合A240/SA240、A789/SA789、A790/SA790、A182/SA182〈2205双相不锈钢的化学成分〉的要求，同时对有害元素按照有关标准进⾏控制。

2205法兰材质标准一、2205法兰材质概述2205双相不锈钢是一种具有优异耐腐蚀性和机械性能的不锈钢材质。

它属于国家推广使用的高效型金属新材料范畴。

其成分为除C≤0.03、Si≤1.0、Mn ≤2.0外，还含有N、P、S、Cu等元素，是一种典型的双相不锈钢。

二、2205法兰材质标准要求1.化学成分：2205双相不锈钢的化学成分应符合相关国家标准和行业标准的要求。

2.机械性能：2205双相不锈钢的机械性能应满足相关标准的要求，包括抗拉强度、屈服强度、伸长率、硬度等指标。

3.耐腐蚀性：2205双相不锈钢具有良好的耐腐蚀性，能够抵抗多种腐蚀介质，如氯离子、硫化氢等。

4.制造工艺：2205双相不锈钢的制造工艺应符合相关标准和行业规范，包括热处理、冷加工、焊接等环节。

三、2205法兰材质的制造工艺1.冶炼：采用电弧炉或感应炉进行熔炼，确保成分均匀，无杂质。

2.热轧：将熔炼后的钢锭进行热轧处理，形成具有一定厚度和宽度的板材。

3.冷轧：对热轧后的板材进行冷轧处理，得到精确的厚度和宽度，并提高表面质量和硬度。

4.热处理：通过高温退火、淬火、回火等热处理工艺，调整材料的力学性能和耐腐蚀性。

5.切割和加工：根据产品需求，对板材进行切割和加工，形成法兰等产品。

四、2205法兰材质的质量控制1.化学成分分析：对生产过程中的原材料和成品进行化学成分分析，确保成分符合标准要求。

2.机械性能检测：对成品进行机械性能检测，如抗拉强度、屈服强度、伸长率等，确保产品质量达标。

3.无损检测：采用超声波、X射线等方法对产品进行无损检测，确保产品内部无缺陷。

4.表面质量检查：对产品表面质量进行检查，包括平整度、粗糙度等指标，确保表面质量满足使用要求。

五、2205法兰材质的环保与可持续发展1.环保：在生产过程中应采用环保技术，减少废弃物排放，降低能耗和资源消耗。

2.可持续发展：采用可再生资源和能源，推动循环经济发展，实现可持续发展目标。

2205钢板执行标准2205钢板是一种双相不锈钢，具有良好的耐腐蚀性和机械性能，广泛应用于化工、海洋、石油等行业。

该钢板的执行标准是非常重要的，它确保了2205钢板在生产、质量控制和应用方面的一致性和可靠性。

标准介绍2205钢板的执行标准是由国际标准化组织（ISO）和相关国家或地区的标准化机构制定的。

这些标准规定了2205钢板的化学成分、机械性能、物理性能、制造工艺、检测方法等要求，以确保产品的质量和安全性。

化学成分要求2205钢板的化学成分要求主要包括铬、镍、钼、氮和其他合金元素的含量。

其中，铬和镍是改善钢板耐腐蚀性能的关键元素，钼和氮则对其机械性能和耐蚀性能起到重要作用。

标准中对每种元素的最小和最大含量进行了明确的规定，以确保钢板的化学成分符合预期的要求，并满足特定应用的需求。

机械性能要求2205钢板的机械性能要求主要包括抗拉强度、屈服强度、延伸率和冲击韧性等指标。

这些指标反映了钢板在受力状态下的强度、塑性和韧性，对于不同应用场景的要求也有所不同。

标准中对每个机械性能指标都制定了最低要求，以确保钢板具有足够的强度和可靠性。

同时，标准还规定了对机械性能进行测试的方法和条件，以保证测试结果的准确性和可比性。

物理性能要求2205钢板的物理性能要求包括密度、热导率、热膨胀系数等参数。

这些参数与钢板的热导性、热稳定性和热膨胀性有关，对于一些特殊应用场景的设计和计算非常重要。

标准中对每个物理性能参数都制定了要求，并规定了相应的测试方法和条件。

这些要求和测试方法旨在确保钢板在不同温度和环境下的稳定性和性能符合实际应用的需求。

制造工艺要求2205钢板的制造工艺要求是指在生产和加工过程中需要遵循的规范和标准。

这些要求包括熔炼、热处理、轧制、冷却、退火等工艺环节，对于保证钢板的微观结构、性能均匀性和表面质量具有重要影响。

标准中对制造工艺进行了详细的规定，并指出了每个环节需要满足的条件和要求。

这些要求和规定能够提供生产过程的指导，确保2205钢板的制造质量。

2205型钢简介及应用领域2205型钢属于双相不锈钢的一种，具有优异的耐腐蚀性能和高强度。

它由铬、镍和钼等元素组成，能够在高氯离子含量和酸性环境下保持良好的耐蚀性。

下面将介绍2205型钢的化学成分、机械性能以及应用领域。

化学成分： 2205型钢的化学成分主要包括铬（22%）、镍（5%6%）、钼3.5%）、锰（2%）、硅（1%）、氮（0.14%~0.2%）等。

其中铬和镍的含量（3%使得该钢具有抗腐蚀能力，在氯离子含量高的海水环境中仍然能够保持良好的耐蚀性。

机械性能： 2205型钢具有优异的机械性能。

它具有高延展性和塑性，能够在低温下保持较高的韧性。

该钢的抗拉强度大约为620MPa，并且在高温下仍能保持良好的强度和韧性。

应用领域：由于2205型钢具有良好的耐腐蚀性能和高强度，它在多个领域都有广泛的应用。

1.石油和天然气工业：2205型钢可用于石油和天然气探明开采、储油罐、管道和阀门等设备中。

在具有高含硫化氢的海洋环境中，该钢能够抵抗腐蚀，并且能够承受高压和高温条件下的工作。

2.化工工业：2205型钢在化工工业中的应用十分广泛。

它被广泛用于酸性环境下的化工容器、反应器、输送管道以及热交换器等设备中。

该钢能够在硫酸、盐酸等强酸溶液中保持优异的耐蚀性能。

3.海洋工业：由于2205型钢的抗腐蚀能力和耐旱性，它被广泛应用于海洋工业中。

例如，它被用于制造海上平台、船舶、海洋井下设备以及海底管道等。

4.架桥工业：2205型钢由于具有优异的强度和耐蚀性，被用于制造桥梁的构件。

相较于传统的不锈钢材料，2205型钢能够在恶劣的大气环境中保持其外观的美观性和良好的耐久性。

总结： 2205型钢是一种具有优异耐蚀性和高强度的双相不锈钢。

其化学成分丰富多样，使得其具备出色的机械性能，广泛应用于石油和天然气工业、化工工业、海洋工业以及架桥工业等领域。

通过使用2205型钢，可以提高设备的耐腐蚀性能和整体的可靠性，为各行业的发展做出积极贡献。
