下载文档原格式
2205双相钢双相不锈钢2205合金是由21％铬,2.5％钼及4.5％镍氮合金构成的复式不锈钢。
它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。
特点：1.双相不锈钢2205合金与316L和317L奥氏体不锈钢相比,2205合金在抗斑蚀及裂隙腐蚀方面的性能更优越,它具有很高的抗腐蚀能力,与奥氏体相比,它的热膨胀系数更低,导热性更高。
2.双相不锈钢2205合金与奥氏体不锈钢相比,它的耐压强度是其两倍,与316L和317L相比,设计者可以减轻其重量。
2205合金特别适用于—50°F/+600°F温度范围内,在严格限制的情况下(尤其对于焊接结构),也可以用于更低的温度。
化学成分：C≤0.030 Mn≤2.00 Si≤1.00 p≤0.030 S≤0.020 Cr 22.0～23.0 Ni 4.5～6.5 Mo3.0～3.5 N0.14～0.20(奥氏体-铁素体型）双相不锈钢(Duplex stainless steel)双相不锈钢是一种铁素体相和奥氏体相共存的不锈钢，同时也是集优良的耐蚀性能、高强度和易于加工制造等诸多优异性能于一身的钢种。
双相不锈钢已经有60多年的历史，世界上第一批双相不锈钢于1930年在瑞典生产出来并用于亚硫酸盐造纸工业。
1968年不锈钢精炼工艺——氩氧脱碳工艺(AOD)的发明，使一系列新的不锈钢的产生成为可能。
AOD工艺带来的诸多进步之一就是合金元素N的添加。
双相不锈钢添加N元素可以使焊接状态下热影响区的韧性和耐蚀性能接近于基体金属的性能，还可以降低有害金属间相的形成速率。
双相不锈钢同奥氏体不锈钢一样，是一种按腐蚀性能排序的钢种，腐蚀性能取决于它们的合金成分。
双相不锈钢一直在不断发展，现代的双相不锈钢可以分为四种类型：1、不含Mo的低级双相不锈钢2304；2、标准双相不锈钢2205，占双相钢总量的80%以上；3、25%Cr的双相不锈钢，典型代表合金255，可归为超级双相不锈钢；4、超级双相不锈钢，含25-26%Cr,与255合金相比Mo和N的含量增加。
2205型钢标准
2205 型钢是一种双相不锈钢，具有良好的耐腐蚀性和高强度。
以下是 2205 型钢的一些常见标准：
1. 化学成分：2205 型钢的化学成分应符合相关标准，通常包括铬、镍、钼、氮等元素。
2. 机械性能：2205 型钢的机械性能应符合相关标准，通常包括屈服强度、抗拉强度、延伸率等指标。
3. 耐腐蚀性：2205 型钢的耐腐蚀性应符合相关标准，通常包括在特定环境下的耐腐蚀性测试。
4. 尺寸和形状：2205 型钢的尺寸和形状应符合相关标准，通常包括长度、宽度、厚度、直径等指标。
5. 表面质量：2205 型钢的表面质量应符合相关标准，通常包括表面缺陷、表面处理等指标。
需要注意的是，不同的国家和地区可能有不同的 2205 型钢标准，具体标准应根据实际情况选择。
2205不锈钢钢标准
摘要：
1.2205 不锈钢概述
2.2205 不锈钢的成分及性能
3.2205 不锈钢的应用领域
4.2205 不锈钢与316L 等奥氏体不锈钢的区别
正文：
一、2205 不锈钢概述
2205 不锈钢是一种双相不锈钢，其特点是铁素体与奥氏体各约占50%，具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。
2205 双相不锈钢的合金成分主要包括21% 铬，2.5% 钼及4.5% 镍氮合金。
二、2205 不锈钢的成分及性能
1.成分
2205 不锈钢的主要成分如下：
- 铬（Cr）：21%
- 钼（Mo）：2.5%
- 镍（Ni）：4.5%
- 氮（N）：0.17%
- 碳（C）：0.03%
- 硅（Si）：0.8%
- 锰（Mn）：1.5%
2.性能
2205 不锈钢具有以下优异性能：
- 高强度：由于其双相组织结构，2205 不锈钢拥有较高的强度，可以满足各种工程应用的需求。
- 良好的冲击韧性：2205 不锈钢具有较好的冲击韧性，可以抵御各种应力冲击。
- 良好的抗应力腐蚀能力：2205 不锈钢在含C 较低的情况下，Cr 含量在18%~28%，Ni 含量在3%~10%，具有较好的抗应力腐蚀能力。
三、2205 不锈钢的应用领域
2205 不锈钢广泛应用于石油、化工、建筑、食品、医药等领域，尤其在石油化工领域，2205 不锈钢可用于制造管道、储罐、阀门等设备。
四、2205 不锈钢与316L 等奥氏体不锈钢的区别
相比316L 等奥氏体不锈钢，2205 不锈钢具有更好的耐腐蚀性和更高的强度，但在耐热性方面略逊于316L 不锈钢。
双相不锈钢2205是一种铁素体-奥氏不锈钢。
它综合了铁素体和奥氏体有益的性能，
具有很好的抗氯离子应力腐蚀性能及良好抗硫化物应力腐蚀能力。
同时具备较高的机
械强度。
主要成分：22Cr-5.3Ni-3.2Mo-0.16N；各国标准：NAS 329J3L、UNS
S32205/S31803、DIN/EN 1.4462、ASTM A240、ASME SA-240；机械性能：抗拉强度：σb≥640Mpa；延伸率：δ≥25%；典型工况：20%稀硫酸，60℃以下，年腐蚀率＜
0.1mm；配套焊丝：钨极氩弧焊选用ER2209牌号，焊条电弧焊选用E2209系列
我国新标准GB/T 20878-2007《不锈钢和耐热钢牌号及化学成分》中加入了许多双相
不锈钢牌号。
如：14Cr18Ni11Si4AlTi、022Cr19Ni5Mo3Si2N、12Cr21Ni5Ti。
更多的牌号见标准。
另外：著名的2205双相钢相当于我国的022Cr23Ni5Mo3N.。
双相不锈钢的另外主要代表牌号还有：UNS S32304（23Cr-4Ni-0.1N) 、UNS S31803（22Cr-5Ni-3Mo-0.1N) 、UNS S32550（22Cr-6Ni-3Mo-2Cu-0.2N) 、UNS S32750
（25Cr-7Ni-3.7Mo-0.3N)。
2205不锈钢本词条缺少名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！标准号：ASTM A240/A240M--01 双相不锈钢2205合金是由22%铬，%钼及%镍氮合金构成的复式不锈钢。
它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。
中文名2205不锈钢厚度宽度1000mm,1219mm冷轧2000mm或者2438mm目录1. 12. 23. 34. 41. 52. 63. 74. 81. 92. 103. 11介绍2205双相不锈钢的屈服强度是的两倍，这一特性使设计者在设计产品时减轻重量，让这种合金比316，317L更具有价格优势。
这种合金特别适用于-50°F/+600°F 温度范围内。
超出这一温度范围的应用，也可考虑这种合金，但是有一些限制，尤其是应用于焊接结构的时候。
应用领域·压力器皿、高压储藏罐、高压管道、热交换器(化学加工工业)。
·石油天然气管道、热交换器管件。
·污水处理系统。
·纸浆和造纸工业分类器、漂白设备、贮存处理系统。
·高强度耐腐蚀环境下的回转轴、压榨辊、叶片、叶轮等。
·轮船或卡车的货物箱·食品加工设备标准ASTM/ASME...........A240 UNS S32205/S31803EURONORM........... X2CrNiMoN CrNi AZDIN.........................W. Nr抗腐蚀能力均匀腐蚀由于铬含量（22%），钼（3%）及氮含量（%）,2205的抗腐蚀特性在大多数环境下优于316L和317L。
局部抗腐蚀2205双相不锈钢中铬、钼及氮的含量使其在氧化性及酸性的溶液中, 对点腐蚀及隙腐蚀具有很强的抵抗能力。
抗应力腐蚀不锈钢的双相微观结构有助于提高不锈钢的抗应力腐蚀龟裂能力。
在一定的温度、应张力、氧气及氯化物存在的情况下,奥氏体不锈钢会发生氯化物应力腐蚀。
2205双相钢技术要求1.范围本技术条件适用于2205双相不锈钢材料在国内或国外的订货、检验和验收。
1．1本技术条件适用于2205双相不锈材料中钢板、薄钢板、钢带、钢棒、管件、法兰、锻件等材料。
也适用于2205双相不锈钢与碳钢复合钢板、2205双相不锈钢与碳钢锻件复合钢板等材料。
1．2材料应完全符合ASTM/ASME最新版本中有关条款，还应符合本技术条件的相应附加条款。
2．引用标准2．1 ASTM产品标准ASTM A182/ASME SA182M 锻制合金钢管道法兰、管配件、阀门和零件ASTM A240/ASME SA240M 压力容器用耐热及铬镍不锈钢板、薄板和钢带ASTM A264/ASME SA264M 不锈铬镍复合钢板、薄板和钢带ASTM A350/ASME SA350M 要求缺口韧性试验的管道部件用碳钢和低合金钢锻件ASTM A450/ASME SA450M 碳钢、铁素体合金钢和奥氏合金管子通用要求ASTM A479/ASME SA479M 锅炉和压力容器用不锈钢棒材和型材ASTM A480/ASME SA480M 轧制不锈钢耐热板、薄板和钢带的通用要求ASTM A484/ASTM SA484M 不锈钢棒材、钢胚及锻件通用要求ASTM A789/ASME SA789M 无缝和焊接铁素体/奥氏体不锈钢管（T）ASTM A790/ASME SA790M 无缝和焊接铁素体/奥氏体不锈钢管（P）ASTM A815/ASME SA815M 铁素体、铁素体/奥氏体及马氏体不锈钢管配2．2检验标准ASTM A262 不锈钢晶间腐蚀敏感性试验的推荐方法ASTM A370 钢制品力学性能试验方法和定义ASTM A751 钢制品化学分析方法、实验操作和术语ASTM E18 金属材料的洛氏硬度试验方法ASTM E10 金属材料布氏硬度试验ASTM E381 钢制品宏观侵蚀试验方法ASTM E45 确定夹杂物的实用规程ASTM A923 测定奥氏体/铁素体双相不锈钢有害金属化合物的试验方法ASTM E562 铁素体含量百分比测定ASTM G36 氯化物应力腐蚀开裂试验ASTM G48 不锈钢在铁的氯化物中抗孔蚀及缝隙腐蚀的试验方法4．检验双相不锈钢除应满足ASTM/ASME标准对有关产品（板、管、锻件、法兰、管件）的要求及以下材料的化学成份、机械性能、金相、耐腐蚀性能等还应满足本规定的如下要求：4．1化学成分4．1．1 2205双相钢的化学成分应符合A240/SA240、A789/SA789、A790/SA790、A182/SA182〈2205双相不锈钢的化学成分〉的要求，同时对有害元素按照有关标准进行控制。

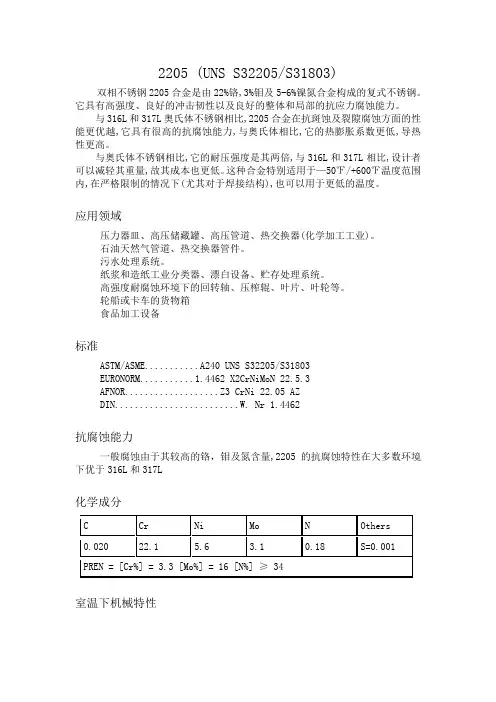

2205 (UNS S32205/S31803)双相不锈钢2205合金是由22%铬,3%钼及5-6%镍氮合金构成的复式不锈钢。
它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。
与316L和317L奥氏体不锈钢相比,2205合金在抗斑蚀及裂隙腐蚀方面的性能更优越,它具有很高的抗腐蚀能力,与奥氏体相比,它的热膨胀系数更低,导热性更高。
与奥氏体不锈钢相比,它的耐压强度是其两倍,与316L和317L相比,设计者可以减轻其重量,故其成本也更低。
这种合金特别适用于—50℉/+600℉温度范围内,在严格限制的情况下(尤其对于焊接结构),也可以用于更低的温度。
应用领域压力器皿、高压储藏罐、高压管道、热交换器(化学加工工业)。
石油天然气管道、热交换器管件。
污水处理系统。
纸浆和造纸工业分类器、漂白设备、贮存处理系统。
高强度耐腐蚀环境下的回转轴、压榨辊、叶片、叶轮等。
轮船或卡车的货物箱食品加工设备标准ASTM/ASME...........A240 UNS S32205/S31803EURONORM...........1.4462 X2CrNiMoN 22.5.3AFNOR...................Z3 CrNi 22.05 AZDIN.........................W. Nr 1.4462抗腐蚀能力一般腐蚀由于其较高的铬，钼及氮含量,2205的抗腐蚀特性在大多数环境下优于316L和317L化学成分室温下机械特性物理特性机械切削性在高速的机床上,2205 合金的进给率和切削速度和316L 是一样的。
如果采用炭化刀,切割速度与316L 相比降低了大约20%,机器设备及其部件的性能在此起着关键性的作用。
焊接2205 合金的焊接性很好。
2205 合金所要达到的性能为焊接金属和热变质部分仍然保持和基底金属同样的抗腐蚀能力、强度及韧性。
2205 的焊接难度不大,但需设计其焊接程序,以便焊接后,可以保持良好的相位平衡状态,避免有害的金属相位或非金属相位的析出。
双相钢2205执行标准本标准规定了双相钢2205的化学成分、力学性能、耐腐蚀性能、加工性能、表面质量、无损检测、尺寸和形状、包装和标识等方面的要求。
1. 化学成分双相钢2205的化学成分应符合表1的规定。
表1 双相钢2205的化学成分（质量分数）元素符号 C Si Mn P S Cr Ni Mo Nb Ti B含量≤0.03 ≤0.3 ≤1.0 ≤0.03 ≤0.015 ≥22 ≤1.0 ≤0.5 ≤0.1 ≥3 ≤0.003 ≤0.012. 力学性能双相钢2205的力学性能应符合表2的规定。
表2 双相钢2205的力学性能（MPa）项目抗拉强度Rm/MPa 屈服强度Rel/MPa 断后伸长率A/% 硬度HV规定值≥450 ≥240 ≥18 ≤2503. 耐腐蚀性能双相钢2205的耐腐蚀性能应符合表3的规定。
表3 双相钢2205的耐腐蚀性能（%）试验项目试验条件试样结果≥IPF盐雾试验无气泡产生304. 加工性能双相钢2205具有良好的加工性能，易于进行成型和焊接。
加工过程中应避免在340℃～510℃范围内长时间加热，以防止α-γ两相分布不均。
加工后的零件应进行固溶处理，以恢复平衡状态。
5. 表面质量双相钢2205的表面质量应符合相关标准的规定，表面不得有裂纹、夹杂物、划伤等缺陷。
采用无损检测方法进行检测，如发现缺陷应及时处理。
6. 无损检测双相钢2205的无损检测应符合相关标准的规定，采用射线探伤、超声波探伤等方法进行检测，确保产品质量。
对于重要部位或厚度较大的零件，应进行100%无损检测；对于其他零件可按需要进行抽检。
检测结果应符合相关标准的规定。
7.尺寸和形状制品的实际尺寸和形状应符合图样要求本标准所包括的制品均应进行尺寸偏差检验并满足公差要求8.包装和标识采用防潮包装材料包装产品避免机械碰撞产品表面应用中文标识或附加其他标识清楚地标注产品名称规格型号执行标准号等信息必要时应提供其他相关信息以充分满足用户需求及安全使用要求包装外表面应用中文标明包装产品的制造厂名制造日期或产品批号等信息必要时还应附加必要的其他信息以充分满足用户需求及安全使用要求9. 其他本标准未尽事宜按照相关标准规范及实际需求进行执行或协商解决。
2205双相钢双相不锈钢2205合金是由21％铬,2.5％钼及4.5％镍氮合金构成的复式不锈钢。
它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。
特点：1.双相不锈钢2205合金与316L和317L奥氏体不锈钢相比,2205合金在抗斑蚀及裂隙腐蚀方面的性能更优越,它具有很高的抗腐蚀能力,与奥氏体相比,它的热膨胀系数更低,导热性更高。
2.双相不锈钢2205合金与奥氏体不锈钢相比,它的耐压强度是其两倍,与316L和317L相比,设计者可以减轻其重量。
2205合金特别适用于—50°F/+600°F温度范围内,在严格限制的情况下(尤其对于焊接结构),也可以用于更低的温度。
化学成分：C≤0.030 Mn≤2.00 Si≤1.00 p≤0.030 S≤0.020 Cr 22.0～23.0 Ni 4.5～6.5 Mo3.0～3.5 N0.14～0.20(奥氏体-铁素体型）双相不锈钢(Duplex stainless steel)双相不锈钢是一种铁素体相和奥氏体相共存的不锈钢，同时也是集优良的耐蚀性能、高强度和易于加工制造等诸多优异性能于一身的钢种。
双相不锈钢已经有60多年的历史，世界上第一批双相不锈钢于1930年在瑞典生产出来并用于亚硫酸盐造纸工业。
1968年不锈钢精炼工艺——氩氧脱碳工艺(AOD)的发明，使一系列新的不锈钢的产生成为可能。
AOD工艺带来的诸多进步之一就是合金元素N的添加。
双相不锈钢添加N元素可以使焊接状态下热影响区的韧性和耐蚀性能接近于基体金属的性能，还可以降低有害金属间相的形成速率。
双相不锈钢同奥氏体不锈钢一样，是一种按腐蚀性能排序的钢种，腐蚀性能取决于它们的合金成分。
双相不锈钢一直在不断发展，现代的双相不锈钢可以分为四种类型：1、不含Mo的低级双相不锈钢2304；2、标准双相不锈钢2205，占双相钢总量的80%以上；3、25%Cr的双相不锈钢，典型代表合金255，可归为超级双相不锈钢；4、超级双相不锈钢，含25-26%Cr,与255合金相比Mo和N的含量增加。
2205双相钢技术要求1.范围本技术条件适用于2205双相不锈钢材料在国内或国外的订货、检验和验收。
1．1本技术条件适用于2205双相不锈材料中钢板、薄钢板、钢带、钢棒、管件、法兰、锻件等材料。
也适用于2205双相不锈钢与碳钢复合钢板、2205双相不锈钢与碳钢锻件复合钢板等材料。
1．2材料应完全符合ASTM/ASME最新版本中有关条款，还应符合本技术条件的相应附加条款。
2．引用标准2．1 ASTM产品标准ASTM A182/ASME SA182M 锻制合金钢管道法兰、管配件、阀门和零件ASTM A240/ASME SA240M 压力容器用耐热及铬镍不锈钢板、薄板和钢带ASTM A264/ASME SA264M 不锈铬镍复合钢板、薄板和钢带ASTM A350/ASME SA350M 要求缺口韧性试验的管道部件用碳钢和低合金钢锻件ASTM A450/ASME SA450M 碳钢、铁素体合金钢和奥氏合金管子通用要求ASTM A479/ASME SA479M 锅炉和压力容器用不锈钢棒材和型材ASTM A480/ASME SA480M 轧制不锈钢耐热板、薄板和钢带的通用要求ASTM A484/ASTM SA484M 不锈钢棒材、钢胚及锻件通用要求ASTM A789/ASME SA789M 无缝和焊接铁素体/奥氏体不锈钢管（T）ASTM A790/ASME SA790M 无缝和焊接铁素体/奥氏体不锈钢管（P）ASTM A815/ASME SA815M 铁素体、铁素体/奥氏体及马氏体不锈钢管配2．2检验标准ASTM A262 不锈钢晶间腐蚀敏感性试验的推荐方法ASTM A370 钢制品力学性能试验方法和定义ASTM A751 钢制品化学分析方法、实验操作和术语ASTM E18 金属材料的洛氏硬度试验方法ASTM E10 金属材料布氏硬度试验ASTM E381 钢制品宏观侵蚀试验方法ASTM E45 确定夹杂物的实用规程ASTM A923 测定奥氏体/铁素体双相不锈钢有害金属化合物的试验方法ASTM E562 铁素体含量百分比测定ASTM G36 氯化物应力腐蚀开裂试验ASTM G48 不锈钢在铁的氯化物中抗孔蚀及缝隙腐蚀的试验方法4．检验双相不锈钢除应满足ASTM/ASME标准对有关产品（板、管、锻件、法兰、管件）的要求及以下材料的化学成份、机械性能、金相、耐腐蚀性能等还应满足本规定的如下要求：4．1化学成分4．1．1 2205双相钢的化学成分应符合A240/SA240、A789/SA789、A790/SA790、A182/SA182〈2205双相不锈钢的化学成分〉的要求，同时对有害元素按照有关标准进行控制。
按ASTM A751《钢制品化学分析方法、实验操作和术语》进行对成品取样和成品化学成份分析。
化学成分分析偏差应符合表4-1〈2205双相不锈钢的成品化学成分分析偏差〉的要求。
4．1．2 复合材料的碳钢板基层或碳钢锻件基层的化学成分，应符合相应碳钢材料标准的要求，常用的如：ASTM A516-Gr.70、ASTM S350-LF2、16MnR、20g等材料及标准的要求。
4．2机械性能试验2205双相钢的机械性能应符合ASTM标准的要求，并应符合表4-2〈2205双相不锈钢的热处理温度和常温机械性能〉的要求和下列附加条款。
所有的常规机械性能试验均在常温下进行。
表4-2 2205热处理温度和常温机械性能4．2．1机械性能试验和试析的制备应符合ASTM A370《钢制品力学性能试验方法和定义》的规定。
每个试样应确保清洁。
4．2．2按ASTM A789《无缝和焊接铁素体/奥氏体不锈钢管（T）》标准采购的无缝钢管，批量不满50根的从一根管子上取样进行拉伸试验，批量超过50支时从两根管子上取样进行拉伸试验。
从每一批管子中取一支管子进行扩口试验，试样为长100mm,用带60度锥角的扩口器在静压下对管子扩口，扩口至10%后，检查端部无明显的裂纹和断裂为合格。
4．2．3按ASTM A790《无缝和焊接铁素体/奥氏体不锈钢管（P）》标准的无缝钢管，批量不满50支的从一根管子上取样进行拉伸试验，批量超过50支时从两根管子上取样进行拉伸试验。
从每一批管子中取5%管子进行压扁试验，材料弯曲后，在焊缝和管壁上无明显裂纹，认为焊接钢管的材料的延伸性是合格的。
4．2．4按ASTM A264《不锈铬镍复合钢板、薄板和钢带》、JB4733〈〈不锈钢复合板〉〉爆炸成型、热轧成型或爆炸轧制组合成型均为可接收成型形式。
贴合率根据产品的需求可分为三级。
4．2．5按ASTM A182/ASME SA182〈〈锻造合钢管法兰、管配件、阀门和零件〉〉标准采购锻件，应在同批锻件上取试样进行化学成份的检验，按ASTM E45评定锻件中夹杂物。
由于双相钢的偏析直接影响材料的相比例和腐，帮对钢锭应有足够的切头，必须要时供方应与需方协商确定。
4．2．6 低温冲击功的测定用于板、焊接管材锻件的双相不锈钢，同一炉号、批号的材料应进行在-40OC温度下的冲击试验，且从钢板上取下的试样却贝V型缺口冲击功测定什不得小于54J。
4．2．7 硬度的测定：板材、管材、棒材、锻件应检测硬度，每批材料的试验度样不少于2件，每件打三个点，各点值均应符合表4-2的要求。
4．3金相检验：4．3．1 冶炼的相比例控制冶炼过程中需要控制铬当量和镍当量的比例，从而达到控制双相比例的目的如：Cr eq = Cr% + Mo% + 0.7Nb%Ni eq = Ni% + 35x C + 20 x N + 0.25 x Cu%4．3．2 材料的铁素体相的测定原则上讲，双相钢不锈钢的任何一相（铁素体或奥氏体）所占的比例都不能超过60%或少于40%。
对于不同材料应按下列规定检测：在热处理后钢板上，应取样进行金相组织切片检验。
同一炉号的材料可用同一试样。
试样断面应是平衡的结构，无有害的第二相，或在颗粒边界上无沉积物存在。
按ASTM E562的点计算法评定铁素体含量范围在40%~60%，并且不允许有δ相、χ相和α等有害金属相析出。
在热处理后的无缝管（符合ASTM A789标准的）上，应取样进行金相组织切片检验。
同一炉号的材料可用同一试样。
试样切面应是平衡的结构，无有害的第二相，或在颗料边界上无沉积物存在。
按ASTM E562的点计算法评定铁素体含量范围在35%~60%，并且不允许有δ相、χ相和α等有害金属相析出。
在热处理后的无缝、焊接管（符合ASTM A790标准）上，应取样进行金相组织切片检验。
同一炉号的材料可用同一试样。
试样断面应是平衡的结构，无有害的第二相，或在颗料边界上无沉积物存在。
按ASTM E562的点计算法评定铁素体含量范围在30%~60%，并且不允许有δ相、χ相和α等有害金属相析出。
在热处理后的锻件（符合ASTM A182标准）上，应取样进行金相组织切片检验。
同一炉号的材料可用同一试样。
试样断面应是平衡的结构，无有害的第二相，或在颗料边界上无沉积物存在。
按ASTM E562的点计算法评定铁素体含量范围在40%~60%，并且不允许有δ相、χ相和α等有害金属相析出。
锻件坯料应在相当于钢锭的头部取样，按ASTM E381经酸浸低倍试验不得有肉眼可见的缩孔、气泡、裂纹、分层等缺陷。
4．4 腐蚀试验：由于双相不锈钢使用环境不同，采购时应按照设备图约上的技术要求决定作何种腐蚀试验。
对于复合板，如果介质环境属于临氢，则不但对复层的双向不锈钢要决定作何种腐蚀试验。
而且对复合钢板中的碳钢钢层也应按图约的规定测试其碳当量。
4．4．1 试样应从钢材本体上制取。
在试样不能从成品坯料上制取时，代表试样应和成品和成品雎有相同的冶煤油号、相同的热处理炉号、相同的截面尺寸和相同的加工工艺。
4．4．2确良按ASTM A790《无缝和焊接铁素体/奥氏体不锈钢管（P）》标准生产的钢管，试样应按ASTM A923 C 法《测定奥氏体/铁素体双相不锈钢有害金属化合物的试验方法》进行晶间腐蚀试验。
4．4．3 试样应按ASTM A262 E 法进行曲晶间腐蚀试验。
4．4．4 其它腐蚀试验（1）ASTM A262《不锈钢晶间腐蚀敏感性试验的推荐方法》中B法：沸腾H2SO4-Fe2（SO4）3溶液法。
（2）ASTM G48《不锈钢在铁的氯化物中抗孔蚀及缝隙腐蚀的试验方法》：在10%FeCl3 溶液中作点蚀腐试验，40OC无点腐蚀为合格。
2205双相钢的点腐蚀当量应符合下式的要求，而且不少于34。
PREN = Cr wt% + 3.3Mo wt% + 16N wt%（3）ASTM G36《氯化物应力腐蚀开裂试验》：测定氯化物应力腐蚀。
4．5 表面质量检验：4．5．1 用于制造压力容器壳体或封头的板，供需双方协商是否需要对钢板表进行着色检验，如果需要可进行10%或20%的（着色检验）抽查。
4．5．2 每一块复合钢板均应行100%的UT检验，非贴合区不得超过复合钢板的5%，单个非贴合区的面积不得超过58CM2，两个非贴合区的间距不得小于75mm，用于制造管板的复合钢板，在垫片内径所包围的区域内不得有非贴合区域。
4．5．3 应按ASTM E165 和ASME 第Ⅷ分篇附件8的要求，对焊接钢管的焊缝和热影响区进行着色检验。
4．6 水压试验和无损电检测试验（ET）无缝钢管和焊接钢管应按ASTM A450《碳钢、铁素体合金钢和奥氏体合金管子通用要求》的规定进行水压试验和涡流试验。
5．尺寸检验：5．1 钢板的尺寸及其偏差应符合ASTM A264《不锈铬镍复合钢板、薄板、钢带》的要求。
5．2 符合ASTM A789《无缝和焊接铁素体/奥氏体不锈钢管（T）》标准的钢管，标准的钢管，尺寸及其偏听偏差除应符合此标准的要求外，还应符合如下要求：（1）管子长度公差应满足下表的要求：（2）管子的直线度应满足下表的要求：（3）管子全长端面的平行度不大于1.5mm.（4）管子外径和壁厚的公差应满足如下要求：6．射线探伤采用ASTM A789《无缝和焊接铁素体/奥氏体不锈钢管（T）》和ASTM A790《无缝和焊接铁素体/奥氏体不锈钢管（P）》标准制造的焊接管，焊接管，焊缝应按ASME标准第Ⅷ分篇UW-51进行射线探伤检验。
7热处理：热处理温度和冷却方法见表4-2，热处理保温时间由双方协商或按供应商的方法进行，快速冷却后工件冷却至260OC以下出水。
8 供货状态：材料以固溶状态供货，任何热处理后的冷变形（包括矫直、冷拉、弯曲）都可能对材料性能带来影响，需严格控制和记录。
固溶后按A370方法进行试验，其性能表见4-2。
9 焊接、焊补修理：9．1 2205双相不锈钢材料上如果发现缺陷，在用户同意的情况钢厂应对双相钢产品进行焊接、焊补修复，但需要满足下列要求：（1）焊接工艺及焊工应按ASME 规范第Ⅸ篇进行评定；（2）缺陷深度超过公称厚度的1/3或大于配件表面积10%时不允许焊补；（3）配件焊缝按ASME 第Ⅶ卷第Ⅰ册UW-51节要求，进行100%射线探伤，无损探伤人员应是经过SNT-TC-1A资格评定或国家资格评定；（4）母材和补焊区按ASTM E165的规定进行液体渗透检验；（5）焊后按本规定的要求进行热处理；（6）焊补处应打上永久性焊工钢印或代号，并在质量证明文件中加以注明。
