数码管显示不同字符

一、实验目的1. 掌握数码管动态扫描显示的原理和编程实现方法；2. 熟悉单片机与数码管之间的接口连接；3. 学会使用定时器中断控制数码管的动态显示；4. 培养动手能力和问题解决能力。

二、实验原理数码管动态显示是通过单片机控制多个数码管同时显示不同的数字或字符，利用人眼的视觉暂留效应，实现快速切换显示内容，从而在有限的引脚数下显示更多的信息。

实验中，我们采用动态扫描的方式，依次点亮数码管，通过定时器中断控制扫描速度。

三、实验器材1. 单片机开发板（如51单片机、AVR单片机等）；2. 数码管（共阳/共阴自选）；3. 连接线；4. 电阻；5. 实验台；6. 编译器（如Keil、IAR等）。

四、实验步骤1. 设计电路图：根据实验要求，设计单片机与数码管的连接电路图，包括数码管的段码、位选信号、电源等。

2. 编写程序：使用C语言或汇编语言编写程序，实现数码管的动态显示功能。

（1）初始化：设置单片机的工作模式、定时器模式、端口方向等。

（2）显示函数：编写显示函数，实现数码管的点亮和熄灭。

（3）定时器中断服务程序：设置定时器中断，实现数码管的动态扫描。

3. 编译程序：将编写的程序编译成机器码。

4. 烧录程序：将编译后的程序烧录到单片机中。

5. 连接电路：将单片机与数码管连接好，包括数码管的段码、位选信号、电源等。

6. 运行实验：打开电源，观察数码管的显示效果。

五、实验结果与分析1. 实验结果：数码管按照预期实现了动态显示功能，依次点亮每位数码管，并显示出不同的数字或字符。

2. 分析：（1）通过调整定时器中断的周期，可以改变数码管的扫描速度，从而控制显示效果。

（2）在编写显示函数时，要考虑到数码管的共阳/共阴特性，选择合适的点亮和熄灭方式。

（3）在实际应用中，可以根据需要添加其他功能，如显示时间、温度等。

六、实验总结1. 通过本次实验，掌握了数码管动态显示的原理和编程实现方法。

2. 熟悉了单片机与数码管之间的接口连接，提高了动手能力。

标题：C语言实现数码管显示多位数字的程序一、引言在嵌入式系统中，数码管是一种常见的数字显示设备，常用于显示温度、湿度、时间等信息。

本文将介绍如何使用C语言编写程序，实现数码管显示多位数字的功能。

二、基本原理数码管是由许多LED灯组成的，每一个LED代表一个数字或者一个字母。

常见的数码管有共阴极数码管和共阳极数码管两种。

在本文中，我们以共阴极数码管为例进行讲解。

1. 共阴极数码管共阴极数码管的基本构造是共阴极和若干个LED管组成的显示器。

共阴极数码管的特点是：所有LED管的阴极是公用的，阳极分别接到每一位数字的引脚上。

通过控制每个数字管的阳极输入信号，可以实现控制数码管显示不同的数字和字符。

2. 显示多位数字要实现显示多位数字，首先需要确定每一个数码管的数据输入引脚，根据接线原理将对应的引脚连接到单片机的IO口。

然后通过C语言编写程序，控制每个数码管显示对应的数字。

三、C语言实现多位数字显示程序示例下面以8051单片机为例，展示一个简单的C语言程序，实现数码管显示多位数字的功能。

```c#include <reg52.h>// 定义控制数码管的引脚sbit DIG1 = P1^0;sbit DIG2 = P1^1;sbit DIG3 = P1^2;sbit DIG4 = P1^3;// 定义数码管显示的数字unsigned char code smgduan[16]={0x3f, //00x06, //10x5b, //20x4f, //30x66, //40x6d, //50x7d, //60x07, //70x7f, //80x6f, //90x77, //A0x7c, //B0x39, //C0x5e, //D0x79, //E0x71 //F};// 数码管扫描函数void display(unsigned char *dat) {DIG1 = 0;P0 = dat[0];DIG1 = 1;DIG2 = 0;P0 = dat[1];DIG2 = 1;DIG3 = 0;P0 = dat[2];DIG3 = 1;DIG4 = 0;P0 = dat[3];DIG4 = 1;}void main(){while(1){unsigned char num[4] = {0, 1, 2, 3}; // 要显示的数字数组 display(smgduan[num[3]]);delay(1);display(smgduan[num[2]]);delay(1);display(smgduan[num[1]]);delay(1);display(smgduan[num[0]]);delay(1);}}```在上述示例中，我们先定义了数码管的引脚和显示的数字所对应的编码。

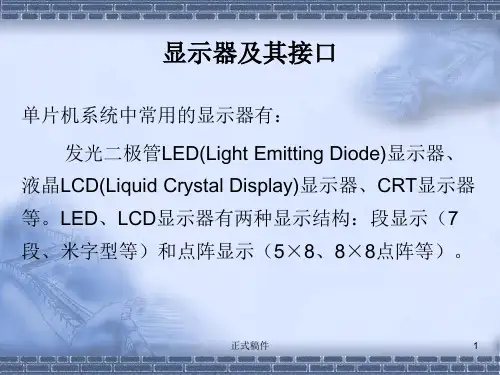

数码管显示第3讲数码管显示第3讲数码管显示一、数码管显示原理我们最常用的是七段式和八段式LED数码管，八段比七段多了一个小数点，其他的基本相同。

所谓的八段就是指数码管里有八个小LED发光二极管，通过控制不同的LED的亮灭来显示出不同的字形。

数码管又分为共阴极和共阳极两种类型，其实共阴极就是将八个LED的阴极连在一起，让其接地，这样给任何一个LED 的另一端高电平，它便能点亮。

而共阳极就是将八个LED的阳极连在一起。

其原理图如下。

其中引脚图的两个COM端连在一起，是公共端，共阴数码管要将其接地，共阳数码管将其接正5伏电源。

一个八段数码管称为一位，多个数码管并列在一起可构成多位数码管，它们的段选线（即a,b,c,d,e,f,g,dp）连在一起，而各自的公共端称为位选线。

显示时，都从段选线送入字符编码，而选中哪个位选线，那个数码管便会被点亮。

数码管的8段，对应一个字节的8位，a对应最低位，dp对应最高位。

所以如果想让数码管显示数字0，那么共阴数码管的字符编码为00111111，即0x3f；共阳数码管的字符编码为11000000，即0xc0。

可以看出两个编码的各位正好相反。

如下图。

二、点亮一个数码管下面以七段共阴数码管为例讲述如何点亮一个数码管。

l 51系列单片机的P0口没有上拉电阻（其他端口有），所以如果直接接数码管的段选线，那么不能将其点亮。

我们需要为其加上220欧姆的上拉电阻，注意，上拉电阻阻值不能过大。

实验原理图如下。

其中，7SEG-COM-CAT-GRN为七段共阴数码管，显示为绿色。

RES为电阻。

查找电阻时，需要选中下面的Resistors，如下图。

右击选中图中的电阻再左击，弹出的窗口中可改变它的阻值。

如下图。

那七个电阻看上去很乱，其实他们可以用一个排阻（RESPACK-7）代替。

如下图。

到这里原理图就画完了，我们开始写源程序。

让数码管显示字符“0”。

#includevoid main(){P0 = 0x3f; //P0口送字符‘0’的编码}显示效果如下。

数码管动态显示的原理
数码管动态显示的原理是通过快速地在不同的数码管上切换显示不同的数字或字符来实现的。

它主要依靠以下几个关键元素来实现：
1. 数码管：数码管是一种显示设备，通常由七个发光二极管（LED）组成，排列成数字“8”的形状。

每个LED可以独立地
点亮或熄灭，而且在点亮时可以显示不同的数字或字符。

2. 位选信号：位选信号是控制哪个数码管被点亮的信号。

通常使用一个二进制的计数器来产生不同的位选信号，每个信号在不同的时间点上为高电平，用于控制特定位置的数码管。

3. 段选信号：段选信号是控制数码管上哪个LED被点亮的信号。

它由一个逻辑电路产生，根据需要显示的数字或字符来决定哪些LED需要点亮。

通过快速地切换不同的段选信号，可
以实现在不同的数码管上显示不同的内容。

4. 控制电路：控制电路主要由计数器、分频器和逻辑电路组成，用于产生位选信号和段选信号。

计数器用于产生位选信号，分频器用于控制切换速度，逻辑电路用于产生段选信号。

这些信号经过适当的放大和驱动后，可以控制数码管的亮灭以及显示的内容。

通过以上关键元素的协调工作，数码管动态显示可以实现快速地在多个数码管上显示不同的数字或字符。

这种显示方式广泛应用于数字时钟、计算器、仪表盘等电子设备中。

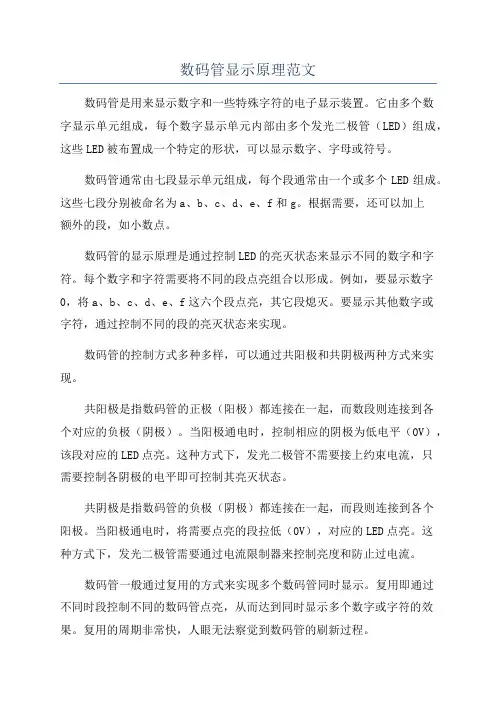

数码管显示原理范文数码管是用来显示数字和一些特殊字符的电子显示装置。

它由多个数字显示单元组成，每个数字显示单元内部由多个发光二极管（LED）组成，这些LED被布置成一个特定的形状，可以显示数字、字母或符号。

数码管通常由七段显示单元组成，每个段通常由一个或多个LED组成。

这些七段分别被命名为a、b、c、d、e、f和g。

根据需要，还可以加上额外的段，如小数点。

数码管的显示原理是通过控制LED的亮灭状态来显示不同的数字和字符。

每个数字和字符需要将不同的段点亮组合以形成。

例如，要显示数字0，将a、b、c、d、e、f这六个段点亮，其它段熄灭。

要显示其他数字或字符，通过控制不同的段的亮灭状态来实现。

数码管的控制方式多种多样，可以通过共阳极和共阴极两种方式来实现。

共阳极是指数码管的正极（阳极）都连接在一起，而数段则连接到各个对应的负极（阴极）。

当阳极通电时，控制相应的阴极为低电平（0V），该段对应的LED点亮。

这种方式下，发光二极管不需要接上约束电流，只需要控制各阴极的电平即可控制其亮灭状态。

共阴极是指数码管的负极（阴极）都连接在一起，而段则连接到各个阳极。

当阳极通电时，将需要点亮的段拉低（0V），对应的LED点亮。

这种方式下，发光二极管需要通过电流限制器来控制亮度和防止过电流。

数码管一般通过复用的方式来实现多个数码管同时显示。

复用即通过不同时段控制不同的数码管点亮，从而达到同时显示多个数字或字符的效果。

复用的周期非常快，人眼无法察觉到数码管的刷新过程。

数码管的控制可以通过硬件电路实现，如使用多路译码器、锁存器和计数器等，也可以通过程序控制来实现，如使用微控制器或其他集成电路。

总之，数码管的显示原理是通过控制LED的亮灭状态来显示不同的数字和字符，通过选择不同的段的亮灭状态组合以形成不同的显示。

数码管可以通过共阳极和共阴极两种方式来控制，同时通过复用的方式来实现多个数码管的同时显示。

精选文档」、数码管显示字符表一个数码管有八段：a,b,c,d,e,f,g,dp（小数点）,即由八段发光二极管组成。

因为发光二极管导通的方向是一定的（导通电压一般取为 1.7V），这八个发光二极管的公共端有两种：可以分别接+5V （即为共阳极数码管）或接地（即为共阴极数码管）；故可分共阳极（公共端接高电平或+5V电压）和共阴极（共低电平或接地）两种数码管。

其中每个段均有0 （不导通）和1 （导通发光）两种状态，但共阳极数码管和共阴极数码管显然是不同的。

一个八段数码管称为一位，多个数码管并列在一起可构成多位数码管，它们的段选线（即a,b,c,d,e,f,g,dp ）连在一起，而各自的公共端称为位选线。

对于共阳数极码管: 各段选为低电平（即0接地时）选中各数码段，位选为高电平（即1）选中数码管。

对于共阴极数码管：各段选为高电平（即1接+5V时）选中各数码段，位选为低电平（即0）选中数码管。

显示时，都从段选线送入字符编码，而选中哪个位选线，那个数码管便会被点亮。

数码管的8段，对应一个字节的8位，a对应最低位，dp对应最高位。

所以如果想让数码管显示数字0,那么共阴数码管的字符编码为00111111 ，即0x3f ;共阳数码管的字符编码为11000000 ，即0xc0。

可以看出两个编码的各位正好相反。

字母显示：/xTJ cj ZZ? 9共阳极的数码管0~f的段编码:精选文档unsigned char code table[]={ // 共阳极0~f 数码管编码0xc0,0xf9,0xa4,0xb0,//0~30x99,0x92,0x82,0xf8,//4~70x80,0x90,0x88,0x83,//8~b0xc6,0xa1,0x86,0x8e //c~f};共阴极的数码管0~f的段编码是：unsigned char code table[]={〃共阴极0~f 数码管编码0x3f,0x06,0x5b,0x4f, //0~30x66,0x6d,0x7d,0x07, //4~70x7f,0x6f,0x77,0x7c, //8~b0x39,0x5e,0x79,0x71 //c~f};共阳极数码管字符表共阴极数码管字符表。

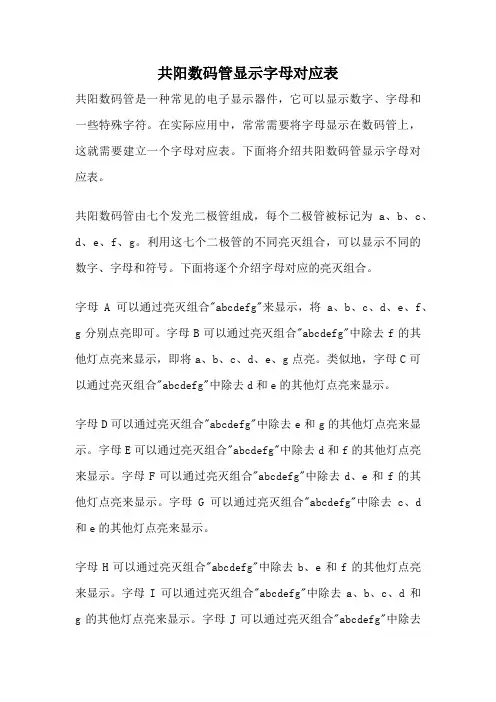

共阳数码管显示字母对应表共阳数码管是一种常见的电子显示器件，它可以显示数字、字母和一些特殊字符。

在实际应用中，常常需要将字母显示在数码管上，这就需要建立一个字母对应表。

下面将介绍共阳数码管显示字母对应表。

共阳数码管由七个发光二极管组成，每个二极管被标记为a、b、c、d、e、f、g。

利用这七个二极管的不同亮灭组合，可以显示不同的数字、字母和符号。

下面将逐个介绍字母对应的亮灭组合。

字母A可以通过亮灭组合"abcdefg"来显示，将a、b、c、d、e、f、g分别点亮即可。

字母B可以通过亮灭组合"abcdefg"中除去f的其他灯点亮来显示，即将a、b、c、d、e、g点亮。

类似地，字母C可以通过亮灭组合"abcdefg"中除去d和e的其他灯点亮来显示。

字母D可以通过亮灭组合"abcdefg"中除去e和g的其他灯点亮来显示。

字母E可以通过亮灭组合"abcdefg"中除去d和f的其他灯点亮来显示。

字母F可以通过亮灭组合"abcdefg"中除去d、e和f的其他灯点亮来显示。

字母G可以通过亮灭组合"abcdefg"中除去c、d 和e的其他灯点亮来显示。

字母H可以通过亮灭组合"abcdefg"中除去b、e和f的其他灯点亮来显示。

字母I可以通过亮灭组合"abcdefg"中除去a、b、c、d和g的其他灯点亮来显示。

字母J可以通过亮灭组合"abcdefg"中除去a、b、c、d和e的其他灯点亮来显示。

字母K可以通过亮灭组合"abcdefg"中除去b、d、e和f的其他灯点亮来显示。

字母L可以通过亮灭组合"abcdefg"中除去c、d和e的其他灯点亮来显示。

字母M可以通过亮灭组合"abcdefg"中除去a、c、e和g的其他灯点亮来显示。

数码管显示电压的硬件设计原理主要涉及以下方面：
1.数码管原理：数码管是一种常见的显示器件，通过内部多个发光二极管的亮灭组合
来显示不同的数字或字符。

数码管一般由8个发光二极管组成，分为7段（用于显示数字0-9）和一个小数点（dp）。

每个发光二极管与一个限流电阻串联后再并联，公共端分为共阳极和共阴极。

2.电压转换：为了驱动数码管显示，需要将待显示的电压值转换为数码管能够识别的
数字信号。

这通常通过模数转换器（ADC）实现，将模拟的电压信号转换为数字信号。

3.控制单元：控制单元是整个硬件设计的核心，负责协调各个部分的工作。

它接收来
自模数转换器的数字信号，并根据数码管的显示原理，通过驱动电路控制每个发光二极管的亮灭状态，从而在数码管上显示出相应的电压值。

4.驱动电路：驱动电路负责将控制单元输出的信号放大并传输到数码管，以驱动发光
二极管亮灭。

根据数码管的共阳极或共阴极特性，驱动电路的设计也有所不同。

对于共阳极数码管，需要使用上拉电阻或专门的驱动芯片；对于共阴极数码管，则需要使用下拉电阻或驱动芯片。

5.电源供电：为了确保数码管正常工作，需要为其提供稳定的电源供电。

根据具体型
号和规格，数码管可能需要不同的电压供电，如5V或12V等。

综上所述，通过将电压信号转换为数字信号，控制单元协调控制驱动电路来驱动数码管显示相应的电压值。

这一原理广泛用于各种需要进行电压监测和显示的场合，例如在电压测量、控制系统或仪器仪表中。

数码管动态显示的原理
数码管动态显示的原理是通过不断改变显示的数字或字符，使得各个数码管依次显示不同的内容，从而实现动态显示的效果。

数码管是一种由多个发光二极管（LED）组成的显示器件，常用的有7段数码管和8段数码管。

每个数码管都由7或8个小灯泡组成，分别代表显示的数字或字符的不同段位。

通过控制这些小灯泡的亮灭来实现不同的显示效果。

动态显示常用的方法是采用扫描技术。

具体步骤如下：
1. 将要显示的数字或字符进行数字转换，得到对应的码值。

2. 将码值按照数位顺序分割成各个段位的码值。

3. 按照顺序控制每个数码管的对应段位小灯泡的亮灭，使其显示对应的数字或字符。

4. 开启当前数码管，使其对应的段位小灯泡亮起。

5. 等待一段时间（通常是几毫秒）后，关闭当前数码管，熄灭对应的段位小灯泡。

6. 切换到下一个数码管，重复步骤4和5，直到所有数码管都显示完毕。

7. 不断重复以上步骤，使得数码管能够连续显示各个数字或字符。

通过不停地切换数码管显示的内容，人眼会感知到数码管在不断变化的效果，从而实现了动态显示的效果。

这种扫描技术在人眼的视觉暂留效应下，给人一种连
续、流畅的显示体验。

7段数码管显示原理七段数码管是一种常用的数字显示器，由七个LED（发光二极管）组成，可以显示0到9的数字以及一些字母和符号。

每个LED都有三个引脚，分别是公共阳极（COM）和七个阴极（A、B、C、D、E、F、G），共有八个引脚。

通过控制每个LED的亮灭状态，可以显示不同的数字和字符。

七段数码管的显示原理如下：1.公共阳极：在常规的七段数码管中，公共阳极是连接到正电源的。

当公共阳极接通电源时，将会照亮以低电平为"亮"和高电平为"灭"。

2.段选：每个LED被称为一个段，例如A、B、C等。

通过控制段选引脚的电平，可以使得一些特定的LED点亮或熄灭。

当段选引脚为高电平时，对应的LED点亮；当段选引脚为低电平时，对应的LED熄灭。

3.共阴极和共阳极：数码管有两种类型，一种是共阴极，一种是共阳极。

在共阴极的数码管中，阴极是连接到负电源的，当其中一个LED需要点亮时，将对应的段选引脚设为低电平，其他段选引脚设为高电平。

此时，对应的LED灯会呈现出低电平亮，其他LED灯则会呈现高电平熄灭的状态。

共阳极的数码管与之相反。

4.编码表：为了方便操作，每个数字和字符都有对应的编码表，指示了哪些LED需要点亮以显示特定的数字或字符。

例如，数字"0"的编码为(1,1,1,1,1,1,0)，表示A～F引脚要设为低电平，G引脚设为高电平。

5.多位显示：通常，七段数码管不只有一个，可以通过串联多个数码管来显示更多位的数字或字符。

例如，一个四位的数码管可以显示0到9999的数字。

6.数码管显示控制：为了实现多位显示，需要对每个数码管进行分时控制。

通过快速切换每个数码管的段选引脚电平，我们可以造成人眼的视觉暂留现象，即便是每个数码管只显示一部分时间，我们也会觉得它们同时显示。

7.通过控制位选引脚，我们可以选择要显示的位。

例如，对于一个四位的数码管，如果想要显示数字"1234"，我们可以分别将位选引脚依次设为低电平，然后根据编码表依次点亮对应的LED，以实现数字的显示。

数码管的静态显示原理数码管是一种常用的显示器件，可以用来显示数字、字母和符号。

它由多个发光二极管（LED）组成，通过控制LED的亮灭状态来显示不同的字符。

1.数码管的每个LED是一个发光效果良好的二极管，结构上有阳极和阴极两个引脚。

2. 数码管的每个LED都有一个对应的传导管，用于连接到数码管扫描电路的供电电压源。

这个传导管通常作为阳极（Anode）使用。

3. 数码管的每个LED的阴极（Cathode）通过选择电路与字库电路连接起来。

选择电路可以控制LED是否通电发光。

4.数码管的数字信号可以通过字库电路将数字转换为对应的二进制码，然后通过选择电路控制数码管的每个LED的亮灭状态。

5.数码管一般采用共阳极或共阴极的连接方式，共阳极时，数码管的阳极连接到正电源，阴极通过选择电路来控制。

共阴极时，数码管的阴极连接到负电源，阳极通过选择电路来控制。

具体实现静态显示的步骤如下：1.首先，设置好所要显示的数字或字符。

2.将数字或字符转换为对应的二进制编码，例如使用BCD码（二进制编码的十进制）。

3.通过选择电路将二进制编码应用到数码管的对应引脚上，以控制显示器的亮灭状态。

4.控制选择电路的开关，通过切换引脚的高低电平，实现对应LED的通断，从而显示所需的数字或字符。

具体的步骤可以分为以下几个过程：1.第一步，在一个很短的时间内，选择数码管中的一个数字管，并将其阴极置为低电平，阳极接入所需的信号电压。

2.第二步，根据要显示的数字或字符，根据字库电路将其转换为对应的二进制编码。

3.第三步，通过选择电路将二进制编码应用到数码管对应的引脚上，控制LED的通断状态。

4.第四步，将所选择的数码管阴极置为高电平，关闭其它数码管的选择。

5.第五步，在刷新周期之间，保持数码管的状态，直到下一次刷新周期开始。

6.第六步，重复上述步骤，循环刷新所有数码管，以显示所需的数字或字符。

通过上述过程，数码管的静态显示原理可以实现。

控制选择电路的开关，以周期性地刷新数码管的状态，从而完成多个数码管的显示操作。

八位数码管显示原理
八位数码管显示原理是一种通过八个数码管显示数字或字符的技术。

每个数码管由七个LED（发光二极管）组成，分别代表数码管的不同段或区域。

数码管段的结构通常按照a至g的顺序命名，其中a代表上部分的水平段，b和c代表左上和右上的斜段，d代表中间的水平段，e和f代表左下和右下的斜段，g代表底部的水平段。

根据这些数码管段的状态（点亮或熄灭），可以显示不同的数字或字符。

八位数码管的每个位（digit）由一个数码管和一个对应的译码器组成。

译码器是负责将输入的数字或字符转换为相应的数码管段的驱动信号。

通过逐个控制这八个位，可以实现多位数的显示。

在八位数码管显示原理中，需要一个控制电路或芯片来依次选择每个位。

选择位的控制通常是通过一个二进制计数器进行实现。

计数器每计数一次，就会选择下一个位。

同时，译码器接收到对应的数或字符后，会将对应的数码管段驱动信号输出，使其相应的数码管段点亮。

为了实现动态显示，在数码管中需要进行快速的刷新。

一般情况下，每个位的刷新周期在几十毫秒左右，就能够产生连续的显示效果。

这种刷新方式称为多路复用，通过快速地在不同的位之间切换，人眼会感觉到所有位都在同时显示。

总之，八位数码管显示原理是通过控制译码器和多路复用方式来实现数字或字符的显示。

通过逐位刷新，使得多个数码管能够同时显示不同的数字或字符，从而实现更复杂的信息显示。

51单片机应用：8只数码管同时显示多个不同字符设计要求单片机控制8只数码管，同时显示8个字符。

例如，从左至右显示“”，接着显示“”，在接着显示“”，……“”，“”，分析及方案设计：本题可以采用扩展I/O口或直接用单片机自身的I/O口的方法实现。

为节省硬件设施并使电路连线尽量简单，采用直接使用单片机自身I/O口的方式，8个数码管同时显示数字则需采用动态显示方法，初步设定以P0口给出数码管显示字段，P1口选中某一时刻动态点亮的数码管。

软件设计可以有以下几种方案：a)将全部显示状态列出，放在主程序中不断循环b)将显示状态放入8个数组中，每个状态循环一次后主程序重新开始循环c)只设置两个数组，其中一个取值不变，为正序的从1到8的共阳极数码管段码，另一个数组中的数值不断被修改，即每次显示状态改变的时候都相应改变一次，如从的段码改为的段码。

从上述方案可以看出，若设置太多的数组或列出所有显示状态，程序虽然清晰易懂但占用程序存储空间明显较大，且用delay()函数延时的话会不断占用CPU；用两个数组和两个定时器虽然算法略复杂，但程序可以达到最简化。

详细的方案说明：1)采用数码管动态显示方法。

2)8个数码管由P3控制位选，即决定某一时刻哪一个数码管亮，由P0发出的总线控制显示的段码。

3)定时器T0和T1同时工作，定时时间均为0."5毫秒，采用方式1定时，每次溢出后由软件重装初值。

4)设置中间变量temp，用于不断左移并给P3赋值；数组display[]为code 即取之不变的数组，数组show[]中的取值变化。

5)每次T0计数溢出时，temp左移一次，相应的P3左移一次，数码管由第i 个点亮变为第i+1个点亮，与此同时赋给P0口的值由show[i]变为show[i+1]，达到动态显示的效果。

6)定时器T1也是每0."5毫秒计数溢出一次，但只有到1秒时才执行定时器1中断中修改数组show[]取值的程序，用变量t记录T1溢出的次数，达到200次时数组show[]中的内容开始进行修改并且t清零。

【主题】共阴极数码管显示字符4的字型编码【内容】一、概述共阴极数码管是一种广泛应用于数字显示的电子元件，由于其结构简单、功耗低、易于驱动等特点，被广泛应用于各种仪器仪表、家用电子产品等领域。

其中，字符编码是数码管显示的基础。

本文将着重介绍共阴极数码管显示字符4的字型编码。

二、共阴极数码管组成1. 共阴极数码管基本结构共阴极数码管由七段LED（发光二极管）组成，分别为a、b、c、d、e、f、g，另外还有一个小数点DP。

显示数字或字符时，通过控制这些LED的亮灭来显示不同的字符。

2. 七段LED对应的字型编码- 0：abcdef- 1：bc- 2：abdeg- 3：abcdg- 4：bcfg- 5：acdfg- 6：acdefg- 7：abc- 8：abcdefg- 9：abcfg三、字符4的字型编码1. 字符4的基本形态字符4的形态比较简单，由b、c、f、g四个LED组成。

2. 字符4的字型编码根据七段LED对应的字型编码，字符4的字型编码为bcfg。

四、共阴极数码管显示字符4的原理1. 显示控制在共阴极数码管中，当某一段LED需要点亮时，该段对应的端口需要输入低电平（一般为低电位，不同型号的数码管可能有所不同），即可实现该段LED的点亮。

通过依次控制b、c、f、g四个LED的亮灭，就能在数码管上显示字符4的形态。

2. 接口定义一般来说，显示字符4的线路连接通常如下：a. b段LED的控制端连接到单片机的数字IO口；b. c段LED的控制端连接到单片机的数字IO口；c. f段LED的控制端连接到单片机的数字IO口；d. g段LED的控制端连接到单片机的数字IO口。

五、结论共阴极数码管显示字符4的字型编码为bcfg，通过控制相应的LED段亮灭，就可以在数码管上达到显示字符4的效果。

这种编码方式简单、直观，易于控制和驱动，因此在实际应用中得到了广泛的应用。

【结尾】以上就是关于共阴极数码管显示字符4的字型编码的全部内容，希望对大家有所帮助。
