第8章 机箱和电源

第8章 机箱和电源

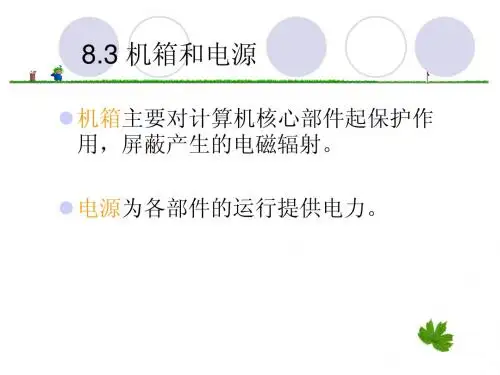

8.3.2.4 电源的性能指标
电源的性能指标主要有：功率和效率、过压 保护、可靠性和安全认证等。
1．功率和效率
电源功率的大小决定着电源所能负载的设 备的多少。 普通用户选择功率在300W-350W的电源 就足够。 电源的效率是电源的输出功率与输入功率 的百分比。
2．过压保护
ATX电源比传统AT电源多了3.3V电压组， 有的主板没有稳压组件直接用3.3V为主板 部分设备供电，即便是具有稳压装置的线 路，对输入电压也有上限，一旦电压升高 对被供电设备可能会造成严重的物理损伤。 所以电源的过压保护十分重要，防患于未 然。
计算机电源接口
ATX 12V 2.0标准电源插头
ATX 12V 2.3标准电源插头
8.3.2.2 电源的工作原理
220V电压输入后，先经桥式整流器整流及低 通滤波器滤波后，变成300V直流峰值电压， 然后将其送到脉宽调制器、变换型振荡器， 变成300V的矩形波，然后再经高频变压及整 流滤波，即可输出多路的直流稳定电压，供 系统使用。 电源采用调节300V矩形波的占空比来调节直 流输出值的反馈稳压工作原理，并采用直接 整流、高频变换和脉宽调制技术，从而省略 了笨重的变压器，具有体积小、重量轻、效 率高和过流过压保护的特点。
8.3.2.5 电源的选购
1．电源的功率 2．电源的用料 3．安全认证 4．电磁辐射 5．品牌的选择
1．电源的功率
如果计算机内部的设备较多，可以选择350W以 上的电源。 由于计算机内部元件的功率越来越大，这就要求 电源能提供较大的功率输出。而电源上所标示的 是峰值功率，而非实际功率，若电源长期工作在 超负荷状态下，容易烧毁，而电源在烧毁时还可 能造成电脑内其他部件烧毁。
（4）主板输入/输出孔

01第一节 计算机的组成机箱和电源PPT课件

01第一节 计算机的组成机箱和电源PPT课件

第一章 计算机基础知识
DIY-- Do It Yourself !!!
Computer：计算机，电脑
Power：电源
Case：机箱
Main Board / Mother Board：主板
Memory：存储器 Hard Disk Drive：硬盘
CD-ROM：光盘 Monitor：显示器
Keyboard：键盘
微型计算机硬件系统的 组成
----计算机组装教程
第一章 计算机ห้องสมุดไป่ตู้础知识
微型计算机硬件系统
主机： 指计算机用于放置主板及其他主要部件 的容器。通常包括机箱、电源、主板、 CPU、内存、硬盘、声卡、显卡、网卡、 光驱等其他输入输出控制器和接口。
教师：黄生辉
第一章 计算机基础知识
微型计算机硬件系统
外设
教师：黄生辉
第一章 计算机基础知识
教师：黄生辉
第一章 计算机基础知识
教师：黄生辉
第一章 计算机基础知识
教师：黄生辉
第一章 计算机基础知识
鑫 谷 手 提 系 列
教师：黄生辉
动
第一章 计算机基础知识
力
火
车
绝 尘 侠 系 列
教师：黄生辉
第一章 计算机基础知识
星 宇 泉
小 喜 鹊 系 列
教师：黄生辉
第一章 计算机基础知识
机箱的分类
机箱有很多种类型。现在市场比较普遍的是ATX、 Micro ATX以及最新的BTX。ATX机箱是目前最常 见的机箱，支持现在绝大部分类型的主板。Micro ATX机箱是在ATX机箱的基础之上建立的，为了 进一步的节省桌面空间，因而比ATX机箱体积要 小一些。各个类型的机箱只能安装其支持的类型 的主板，一般是不能混用的，而且电源也有所差 别。所以大家在选购时一定要注意。

第10节、认识机箱与电源

第10节、认识机箱与电源

三、机箱的选购技巧
在选购电脑机箱时，需要注意产品的品牌、箱体材质、外观和做工以及电 磁屏蔽能力等，下面分别进行介绍。 1、选择品牌产品 • 品牌机箱采用的生产原料较好，质量把关严格，做工也细致。目前知名的机箱品 牌有Tt（Thermaltake）、华硕（ASUS）、酷冷至尊（CoolMaster）、航嘉、世 纪之星、爱国者、富士康（Foxconn）、金河田、大水牛、多彩、技展、先马、 永阳和伟训等。 2、产品外观和做工 • 在选购机箱时，一款漂亮的机箱会让你爱不释手。而做工优良的机箱则能够为电 脑硬件提供更稳定的工作环境。做工好的机箱，箱体上的烤漆均匀、无色差且不 掉漆。将机箱拆开后，可以发现钢板边缘没有毛边、毛刺等，裸露的边角也经过 反折处理。并且优质机箱的内部布局合理，各个插槽的定位准确，机箱内部带有 撑杠，防止侧面板下沉或变形。 此外，优质机箱都经过专业的设计，各种接口的安排非常人性化，例如机 箱前面面板上会设置音频接口、USB接口或IEEE 1394接口等，以方便用户连接音 响、耳机、U盘和移动硬盘等。很多品牌电脑的机箱上还设计了多功能读卡器、 红外线接收器等。
五、电源的选购技巧
5、安全认证 • 国外在电源元件的选择和材料的绝缘性等方面都有严格规定，如著 名的UL、CSA、FCC、TUV和CE等认证，国内最著名的就是3C认证。 如果电源上有这些标志，说明它通过了这些安全认证。目前在市场 中销售的电源，都必须经过国家强制性3C认证后才能销售。 • 通过3C认证的电源只能代表产品已达标，但并不代表产品的品质优 异。而很多优质的品牌电源还通过了FCC认证、RoHS环保认证以及 UL认证等。 • FCC认证是一项关于电磁干扰的认证，RoHS认证表示产品中不含铅 、镉、汞、六价铬、多溴二苯醚和多溴联苯等有害重金属，UL认证 是全球最严格的认证之一，它对电源在结构、材料和测试仪器等方 面都进行了严格和规定。

第2章机箱与电源优秀PPT

第2章机箱与电源优秀PPT
BIOS均提供有声音报警功能。
1.4 机箱的选购指南
1．制作材料
好的机箱钢板厚度至少应在一毫米以 上，并且板材应该是经过特殊处理的镀锌 钢板，它的优点是能够防静电。此外，镀 锌钢板还有不易生锈、耐指纹等优点，这 些都是普通的不锈钢板没有的特点。在用 料方面还有一点特别需要说明，就是机箱 的制作用塑料。
5．外观
最后，除了用来装载各种电脑配件外， 机箱给人的第一印象也很重要，机箱造型、 颜色能否与居室协调一致，是否时尚漂亮， 可否表现自己的个性，都成为选购机箱时 的考虑因素。机箱颜色除常见的白色外， 还有银色、蓝色、黑色、红色甚至透明、 荧光色等。
机箱外形也越来越多样化，除了立方
体外，像梯形体圆柱体、半月形或其他形 状的机箱也都出现在市场上。要注意的是 很多机箱外型很“Cool”，往往让大家钻进 这个“美丽的陷阱”。不是钢板比一般的 要薄，就是内部支架布局不合理。功能方 面也被厂商所夸大，并且对缺点加以隐瞒。 如果跟着厂商所宣传的卖点走，买到的产 品不一定就是实用的。
ATX电源提供“软开关”，只要接入外部交流电 就一直处于工作状态。
ATX电源没有AT电源的开关接头，ATX机箱的 面板上电源开关并不是与ATX电源相连的，而是与 主板上的电源接针相连。
2.1电源的外形结构
电源外部形状是封闭的方形盒子，从 其形式上常见的有三大类：条形、方形和 早期的L形。不论什么形式，其构成基本是 一致的。整个电源被封在一个有金属屏蔽 作用的方形铁盒内，并装有供通风散热用 的风扇。如图2-2所示。
9． 电源的安全认证
为了避免因电源质量问题引起的严重事故，电源必 须通过各种安全认证才能在市场上销售，因此电源的 标签上都会印有各种国内、国际认证标记。其中，国 际上主要有FCC、UL、CSA、TUV和CE等认证，国 内认证为中国的安全认证机构的CCEE长城认证。

第9讲 机箱和电源

第9讲 机箱和电源
计算机组装与维护培训教程
1．机箱选购指南
机箱的外部应该是由一层1mm以上的钢板 构成，并镀有一层经过冷锻压处理过的 SECC镀锌钢板。采用这种材料制成的机 箱电磁屏蔽性好、抗辐射、硬度大、弹性 强、耐冲击腐蚀、不容易生锈。

机箱的前面板应该采用ABS工程塑料制作。 这种塑料硬度比较高，制造出来的机箱前面 板结实稳定、硬度高，长期使用不褪色、不 开裂，擦拭时也比较方便。
计算机组装与维护培训教程
2．电源选购指南


选购电源时首先看它的做工和用料。好的电 源拿在手里感觉厚重有分量，散热片要够大 且比较厚，而且好的散热片一般用铝或铜为 材料。其次再看电源线是否够粗，粗的电源 线输出电流损耗小，输出电流的质量可以得 到保证。 普通用户不一定要追求高功率的电源。 选购电源时要注意电源是否通过了安全认证。 电源的安全认证包括3C，UL，CSA，CE等， 而国内著名的就是CCEE（中国电工认证）。
计算机组装与维护培训教程
9.1 机 箱 概 述
机箱从外观上来看，是一个方形的盒子， 机箱在计算机的运行过程中起着重要的作 用，下面将进行机箱的相关知识介绍。
计算机组装与维护培训教程
9.1.1 机箱的作用
前面几课介绍了计算机的一些核心部件，这些 部件能够正常的工作离不开机箱的保护。如果 没有机箱，计算机的CPU、内存、显卡等设备 就会裸露在空气中，这样不仅不安全，而且空 气中的灰尘会影响各设备的正常工作，机箱的 作用主要表现在以下几个方面：

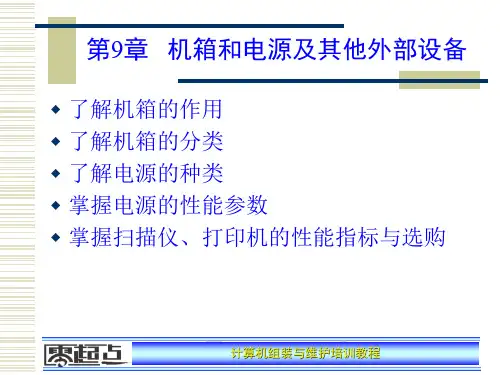

第9章 机箱和电源及其他外部设备
了解机箱的作用 了解机箱的分类 了解电源的种类 掌握电源的性能参数 掌握扫描仪、打印机的性能指标与选购
计算机组装与维护培训教程
本章导读

第8讲 电源和机箱

第8讲 电源和机箱

8.2.3 机箱选购
1. 外形美观大方 2. 箱体选材优良 3. 制作工艺精湛 4. 使用是否安全 5. 机箱布局是否合理
2. 机箱上的按钮和指示灯
(1) 电源开关及指示灯 电源开关有接通（ON）和断开（OFF）两种状态。不同机箱的电 源开关位置略有不同，有的在机箱的正面， 有的在机箱右侧。一般 机箱上的电源开关标有“Power”字样。当电源打开时，电源指示灯 亮，表明已接通电源。 (2) 复位按钮（Reset） 按该按钮强迫机器进入复位状态。当因某种原因出现死机或按 〈Ctrl〉+〈Alt〉+〈Del〉键无效时，此时可按该按钮强迫机器复位。 复位按钮的作用相当于冷启动。 。 (3) 硬盘工作状态指示灯（HDD LED） 当硬盘正在工作时，该指示灯亮，表示目前机器正在读或写硬盘。
8.1.4 电源的选购与安装方法
1. 电源的选购 ① 电源的输出功率。常见的有230W、250W和300W。 如果是Pentium 4，就要选购专为Pentium 4设计的电源。 ② 电源的质量。选比较重的电源；查看电源输出插头线，质量好的 电源一般肯定会采用较粗的导线；插接件插入时应该比较紧。 ③ 电源风扇的燥声。选择电源时还应注意电源盒中的风扇噪声是否 过大，转动情况是否良好，千万不能容忍有卡扇叶的情况出现，否则 轻则烧毁电源，重则损坏系统。 ④ 是否具有双重过压保护功能。对于极不稳定的电压起到一定的防 范作用，否则一旦遇到瞬间高压，其后果则不堪设想。 ⑤ 电源的商标是否真实。 ⑥ 拥有安全规定认证。如FCC、UL、CSA、TUV、CE和北欧四国 认证等。
1. 电源插座 2. 显示器电源插座
图8-2 电源插座
3. 主板电源插头 4. 外部设备电源插头 5. 电源散热风扇

《机箱电源》PPT课件

《机箱电源》PPT课件

–峰值功率是指电源瞬间输出的最大值（通常不超过1分 钟）：
–输 出 功 率 是 指 电 源 在 电 压 范 围 波 动 不 大 （ 200V— 264V），使用环境温度正常（25度左右），能长时间
稳定工作的功率；
–额 定 功 率 是 指 电 源 在 电 压 范 围 波 动 较 大 （ 180V— 264V），使用环境温度在—5度~50度之间，能长时间
编辑ppt
8
• 2、导致硬盘出现坏道或损坏。不好用的电源易 导致硬盘出现假坏道，在修复时须更换一个性能 良好的电源，否则时间一久硬盘容易出现永久损 坏，就必须回厂家返修。
• 3、光驱读盘性能不好。如果你新配的计算机或 新买的 CD-ROM 读盘不好，而 CD-ROM 本身 就是好的，那么很大的可能原因可能就是电源。
CSA认证
CSA是加拿大标准协会的简称 。 该标准是关于电子、电器等产品安
全方面的认证标准
编辑ppt
17
CE认证
欧盟强制性认证标志，表示其符合安全、卫生、 环保和消费者保护等一系列欧洲指令所要表达的要求
编辑ppt
18
8.1.4 电源的选购
(1) 品牌
–一个好的电源，无论它使用什么线路来设计，重量 都不可能太轻
编辑ppt
15
中国国家强制性产品认证
是国家对低压电器、小功率 电动机等19类132种涉及健康安 全、公共安全的电器产品所要求的
认证标准。
FCC认证
FCC：美国联邦通信委员会。 该标准是一项关于电磁干扰的
认证标准。
编辑ppt
16
UL认证
UL是美国保险商试验所的简写 。 该标准适用于对各种设备、系统 和材料进行安全性试验和检查， 确认是否对声明财产存在危险。

第13章电源和机箱PPT课件

第13章电源和机箱PPT课件
电源标签上的安全认证标准标记，如图 图13-8所示。
第8页/共20页
图13-8 某电源的安全和可靠认证
第9页/共20页
13.2 机箱 13.2.1 机箱的分类
1. 按机箱的外形分 按机箱的外形可分为立式和卧式两种，
如图13-9所示。
第10页/共20页
图13-9 立式机箱和卧式机箱
第11页/共20页
第14页/共20页
13.3 实习 13.3.1 实习1——电源的安装
安装主板之前，应该先安装电源。电源 安装在机箱后部，4个固定用的螺钉位置成 不规则四边形，位置错误是无法安装的。
第15页/共20页
13.3.2 实习2——机箱的拆卸和 安装
首先，将机箱立放在工作台上，拆下机 箱两边的侧面板，将机箱脚垫安装在机箱 底部。整理一下机箱扬声器、控制线，将 它们收拢，用橡皮筋简单捆扎在一起。
第16页/共20页
图13-13 螺钉位置
第17页/共20页
图13-14 电源的安装
第18页/共20页
图13-15 机箱的安装
第19页/共20页
感谢您的观看！
第20页/共20页
2. 按机箱的结构 (1) AT式机箱 (2) ATX式机箱
第12页/共20页
13.2.2 机箱的结构
AT X 立 式 机 箱 的 结 构 如 图 1 3 - 1 0 所 示 。
图13-10 ATX立式机箱的结构
第13页/共20页
1. 机箱内的主要部件 2. 机箱上的按钮/开关和指示灯
(1) 电源开关及指示灯 (2) 复位按钮 (3) 硬盘工作状态指示灯 (4) 前置USB和音频接口

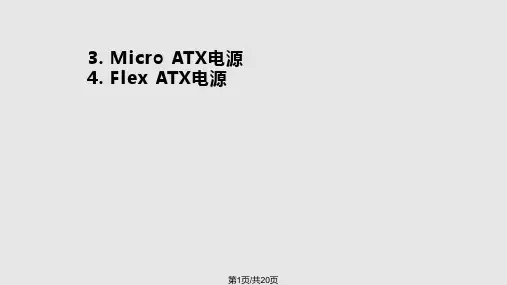

3. Micro ATX电源 4. Flex ATX电源

电源和机箱

电源和机箱
电源和机箱 null aiyou_bucuo 分享于 2012-06-05 23:23:6.0 暂无简介 文档格式: .ppt 文档页数: 26页 文档大小: 972.5k 文档热度: 文档分类: 待分类 文档标签: 机箱 电源 atx btx 电源线 插卡槽
● 计算机组成与维护教程
第9章
电源和机箱
● 制造工艺 ● 外观Fra bibliotek● 机箱的类型 ● 机箱的电磁屏蔽性 ●机箱的品牌
26
电源的组成
6．电路部分
（1）交流输入回路 （2）整流电路 （3）辅助电源 （4）推挽开关电路 （5）PWM脉宽调制电路 （6）PS-ON控制电路 （7）保护电路 （８）输出电路 （9）PW-OK信号的形成电路 （10）＋3.3V电压二次稳压电路 5
9.1.2
电源输出线颜色的含义
电源和机箱是给计算机提供动力和保护 的设备，计算机的正常运行是离不开电源 和机箱的，计算机有很多典型的故障都与 电源工作不稳定有关。
本课将介绍电源和机箱的组成、分类和 性能指标等知识，另外还将介绍电源和机 箱的选购知识。
1
● 计算机组成与维护教程
第9章
电源和机箱
9.1
电
源
9.2
机
箱
2
● 第 9 章 电源和机箱
21
9.2.1
机箱的组成
2．机箱的内部部件
（1）支撑架孔和螺钉孔 （2）电源固定架 （3）插卡槽 （4）主板输入/输出孔 （5）驱动器槽 （6）控制面板 （7）控制面板接脚 （8）扬声器 （9）电源开关孔 22
9．2．2 机箱的分类
1．按外形分类
（1）卧式机箱
（2）立式机箱
13
9.1.5
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如图13-11所示。
图13-11 机箱前面板上的前置USB和音频接口
精选课件ppt
12
13.3 实习
13.3.1 实习1——电源的安装方法 将主板安装上去之前，应该先装电源。电源安装在机箱后部，4个
固定用的螺钉位置成不规则四边形，位置错误是无法安装的，如图 13-12所示。 将电源上的4个螺钉和机箱上的固定孔分别对齐，如图13-13所示。 13.3.2 实习2——机箱的拆卸和安装方法 安装机箱时，把机箱盖盖好，拧好螺钉即可，如图13-14所示。
计算机组装、维修及 实训教程
刘瑞新 编著
精选课件ppt
电子教案 电子工业出版社
1
计算机组装、维修及 实训教程
电子工业出版社
第13章 电源与机箱
精选课件ppt
2
本章内容包括电源和机箱两部分。对于电源， 介绍了电源的类型、结构、质量指标，对于机箱， 介绍了机箱的种类和结构。在实训中介绍了电源 的安装方法 螺钉位置
图13-13 电源的安装
精选课件ppt
图13-14 机箱的安装
13
机箱的另类使用！
精选课件ppt
14
要求掌握电源的类型、结构、质量指标， 掌握机箱的种类和结构。熟练掌握电源的安装、 机箱的拆卸和安装方法。
精选课件ppt
3
13.1 电源
13.1.1 电源的类型 1. AT电源 2. ATX电源 ATX电源的外观，如图13-1所示。
图13-1 ATX电源的外观
3. Micro ATX电源
精选课件ppt
图13-3 AT主板电源插头 图13-4 ATX主板电源插头
6
图13-5 外部设备电源插头
5. 电源散热风扇 6. 电源的电路组成 电源内部的电路如图13-6所示。
图13-6 电源内部的电路
精选课件ppt
7
13.1.3 ATX电源的质量指标
1. 功率 2. 输出电压稳定性 3. 纹波电压 4. 可靠性 5. 安全和质量认证 现在电源的安全认证标准主要有FCC、UL、CSA、GS
图13-9 ATX立式机箱的结构
精选课件ppt
10
1. 机箱内的主要部件 电源开关孔：用于安放电源开关。 其他安装配件，如图13-10所示。
图13-10 随机精箱选课一件pp起t 的配件
11
2. 机箱上的按钮和指示灯 (1) 电源开关及指示灯 (2) 复位按钮 (3) 硬盘工作状态指示灯 (4) 前置USB和音频接口 许多机箱前面板上也提供了USB接口和音频接口，
和CCC认证等（见图13-7）。
图13-7 电源的精安选课全件p和pt 可靠认证
8
13.2 机箱
13.2.1 机箱的种类 按机箱的外形可分为立式和卧式两种，如图13-8所
示。
图13-8 立式机箱和卧式机箱
1. AT式机箱
2. ATX式机箱
精选课件ppt
9
13.2.2 机箱的结构
ATX立式机箱结构如图13-9所示。
4. Flex ATX电源
精选课件ppt
4
13.1.2 电源的结构
1. 电源插座 如图13-2所示。
图13-2 电源插座（其中右图已经连接好电源线）
精选课件ppt
5
2. 显示器电源插座 3. 主板电源插头 AT主板电源插头共有两个插头，一般编号为P8、P9。连接方
法一般为“黑黑相对”，也就是说P8插头和P9插头的黑线相邻， 如图13-3所示。 ATX主板电源插头只有一个，为20针防插错插头，如图13-4所 示。 4. 外部设备电源插头 用来连接外部设备（如软驱、硬盘、光驱等），提供外部设备 所需电能。这些插头共有4～5个，一般有两种类型，如图13-5所 示。
