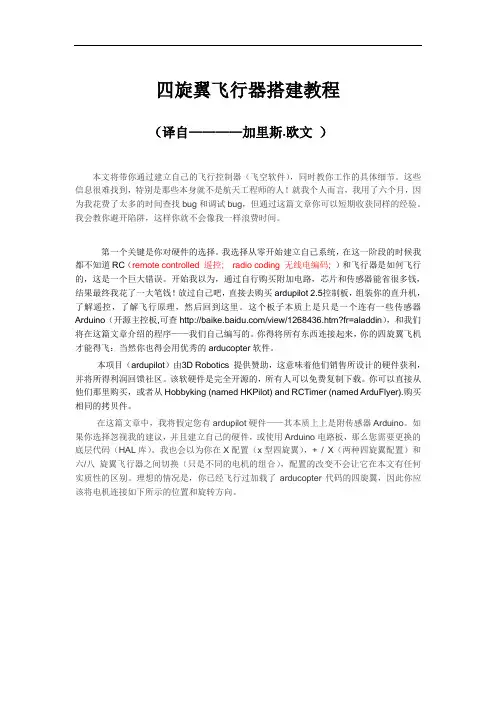

四旋翼飞行器搭建教程（译自————加里斯.欧文）本文将带你通过建立自己的飞行控制器（飞空软件），同时教你工作的具体细节。

这些信息很难找到，特别是那些本身就不是航天工程师的人！就我个人而言，我用了六个月，因为我花费了太多的时间查找bug和调试bug，但通过这篇文章你可以短期收获同样的经验。

我会教你避开陷阱，这样你就不会像我一样浪费时间。

第一个关键是你对硬件的选择。

我选择从零开始建立自己系统，在这一阶段的时候我都不知道RC（remote controlled 遥控; radio coding 无线电编码; ）和飞行器是如何飞行的，这是一个巨大错误。

开始我以为，通过自行购买附加电路，芯片和传感器能省很多钱，结果最终我花了一大笔钱！放过自己吧，直接去购买ardupilot 2.5控制板，组装你的直升机，了解遥控，了解飞行原理，然后回到这里。

这个板子本质上是只是一个连有一些传感器Arduino（开源主控板,可查/view/1268436.htm?fr=aladdin），和我们将在这篇文章介绍的程序——我们自己编写的。

你得将所有东西连接起来，你的四旋翼飞机才能得飞：当然你也得会用优秀的arducopter软件。

本项目（ardupilot）由3D Robotics 提供赞助，这意味着他们销售所设计的硬件获利，并将所得利润回馈社区。

该软硬件是完全开源的，所有人可以免费复制下载。

你可以直接从他们那里购买，或者从Hobbyking (named HKPilot) and RCTimer (named ArduFlyer).购买相同的拷贝件。

在这篇文章中，我将假定您有ardupilot硬件——其本质上上是附传感器Arduino。

如果你选择忽视我的建议，并且建立自己的硬件，或使用Arduino电路板，那么您需要更换的底层代码（HAL库）。

我也会以为你在X配置（x型四旋翼），+ / X（两种四旋翼配置）和六/八旋翼飞行器之间切换（只是不同的电机的组合），配置的改变不会让它在本文有任何实质性的区别。

式中 [ x
式 1-1
y
z ]T 为四旋翼飞行器在导航坐标系下的线位移， [ x y z ]T 为运动加速度，m
为飞行器质量， , , 分别为机体的偏航角、俯仰角和横滚角，l 为旋翼面中心到四旋翼飞行 器质心的距离，I X , IY , I Z 为轴向惯性主矩。该动力学模型对四旋翼飞行器的真实飞行状态进 行了合理的简化，忽略了空气阻力等对系统运行影响较小的参数，使得飞行控制算法更加简 洁。 2.2 PID 控制算法结构分析 在动力学模型的基础上，将小型四旋翼飞行器实时控制算法分为两个控制回路，即位置
其中， xd , yd , zd 为航姿参考系统测量到的加速度积分得到的位移量。
1.2 电机的选择与论证
四旋翼无人飞行器是通过控制四个不同无刷直流电机的转速，达到控制四旋翼无人飞行 器的飞行姿态和位置，与传统直升机通过控制舵机来改变螺旋桨的桨距角，达到控制直升机 的目的不同。在电机的选型上，主要有直流有刷电机和直流无刷电机两种。 方案一：直流有刷电机是当前普遍使用的一种直流电机，它的驱动电路简单、控制方法 成熟，但是直流有刷电机使用电刷进行换向，换向时电刷与线圈触电存在机械接触，电机长 时间高速转动使极易因磨损导致电气接触不良等问题，而且有刷电机效率低、力矩小、重量 大，不适合对功率重量比敏感的电动小型飞行器。 方案二：直流无刷电机能量密度高、力矩大、重量轻，采用非接触式的电子换向方法， 消除了电刷磨损，较好地解决了直流有刷电机的缺点，适用于对功率重量比敏感的用途，同 时增强了电机的可靠性。
-2-
所以选择直流无刷电机作为动力源。
1.3 电机驱动方案的选择与论证
方案一:采用电阻网络或数字电位器调整电动机的分压，从而达到调速的目的。但是电阻 网络只能实现有级调速，而数字电阻的元器件价格比较昂贵。更主要的问题在于一般电动机 的电阻很小，但电流很大；分压不仅会降低效率，而且实现很困难。 方案二:采用继电器对电动机的开或关进行控制，通过开关的切换对小车的速度进行调 整。这个方案的优点是电路较为简单，缺点是继电器的响应时间慢、机械结构易损坏、寿命 较 短、可靠性不高。 方案三:采用全桥驱动 PWM 电路。这种驱动的优点是使管子工作在占空比可调的开关状 态，提高使用效率实现电机转速的微调。并且保证了可以简单的方式实现方向控制。 基于上述理论分析，选择方案三。

四旋翼无人直升机论文摘要四旋翼飞机由于其结构复杂、操纵性差等缺点导致其研究进展较为缓慢。

近些年来，随着新型材料、微机电（MEMS）、微惯导（MIMU）技术和飞行控制理论的发展，四旋翼无人直升机获得了越来越多地关注。

四旋翼无人直升机在军事和民用领域具有广阔的应用前景，可用来环境监视、情报搜集、高层建筑实时监控、协助和救助、电影拍摄和气象调查等；它还是火星探测无人飞行器的重要的研究方向之一。

本文针对小型四旋翼无人直升机，以TMS320F28335为核心，设计了四旋翼无人直升机控制器的软硬件系统，实现了近地环境下的姿态控制。

首先，根据设计目标对控制系统总体结构、软硬件整体进行设计。

按功能将控制系统划分成机体平台、控制器模块、传感器模块、电源模块、数据处理模块和通讯模块六个独立的模块。

为了克服A/D转换存在的偏差和高频噪声问题，本文设计了软件矫正算法数字低通滤波器，减少了A/D偏差，降低了高频噪声。

姿态控制是飞行控制的核心问题，四旋翼无人直升机的结构特殊性决定了其控制器设计的特殊性：四旋翼无人直升机通过四个螺旋桨实现对六个被控量的控制，是一个欠驱动系统。

本文建立了四旋翼无人机的非线性动力学模型，设计了PID控制器进行姿态控制。

仿真和实际系统控制结果表明，该PID控制器可以得到较好的姿态控制效果，验证了控制系统设计的有效性。

关键词：四旋翼无人直升机，控制器，捷联惯导，DSP一、绪论1.1 引言与固定翼飞机相比，旋翼机具有垂直起降的能力。

四旋翼直升机是一种外形独特的旋翼机，国外对四旋翼飞机有多种叫法，如four-rotor、Quardrotor、X4-Flyer、4 rotors helicopter等等。

由于结构的对称性，四旋翼直升机在操纵性和机械机构方面具有很多潜在的优势。

如图1.1所示，旋翼1、3顺时针旋转，旋翼2、4逆时针旋转，旋翼的扭矩会自动平衡。

而传统直升机必须加一个尾翼用来平衡旋翼扭矩，这个尾翼对向上的推力无帮助作用，浪费了能量。

四旋翼飞行器飞行控制技术综述四旋翼飞行器是一种具有四个独立旋翼的飞行器，也被称为四轴飞行器。

它采用借助电子设备来保持平衡和方向飞行，是一种近年来非常流行的飞行器类型。

四旋翼飞行器飞行控制技术是指通过控制器、传感器和电动机等设备来实现飞行器的稳定飞行和精确控制。

本文将对四旋翼飞行器的飞行控制技术进行综述，包括传感器、飞行控制器、电机及螺旋桨、遥控器等方面。

一、传感器四旋翼飞行器的传感器是实现飞行控制的基础，它主要包括加速度计、陀螺仪、磁力计和气压计等。

加速度计用于测量飞行器的加速度，陀螺仪用于测量飞行器的角速度，磁力计用于测量飞行器的方向，气压计用于测量飞行器的高度。

这些传感器可以实时地将飞行器的状态信息传输给飞行控制器，从而帮助控制器实现飞行器的稳定飞行和精确控制。

二、飞行控制器飞行控制器是四旋翼飞行器的大脑，它通过接收传感器传来的信息，计算飞行器的状态，再根据飞行器的状态信息来控制电机的转速和螺旋桨的转动角度，从而实现飞行器的稳定悬停、方向飞行、姿态调整等功能。

目前市面上比较常见的飞行控制器有OpenPilot、Pixhawk、Naze32等，它们都能够提供强大的飞行控制功能，同时还支持GPS导航、航点飞行、自动返航等高级功能。

三、电机及螺旋桨四旋翼飞行器通常采用无刷电机驱动螺旋桨进行飞行，电机及螺旋桨的选择直接影响飞行器的性能和稳定性。

在选择电机时需要考虑电机的功率、转速、推力、以及电机的重量和尺寸等参数，同时还需要考虑螺旋桨的直径、螺距、材质等参数。

合理的电机及螺旋桨搭配可以为飞行器提供足够的推力和稳定性，从而保证飞行器的良好飞行表现。

四、遥控器遥控器是飞行器的操控装置，通过遥控器可以实现飞行器的起飞、降落、悬停、前进、后退、左转、右转等操作。

目前市面上比较常见的遥控器有Futaba、FrSky、Spektrum等，它们都能够提供可靠的无线控制信号，从而保证飞行器的操控精准和稳定。

在实际的飞行控制中，通常采用PID控制算法来实现对飞行器的姿态调整和稳定飞行。
