塑胶外壳和镜面检验标准书_图文.

塑膠件外觀檢驗標準適用範圍：成品檢驗/IQC進料檢驗制作人：何榮日期：2011.3.29第一章一、目的为规范塑料外观检验标准，确保检验人员检验之部品符合产品质量要求。

二、职责本标准必须由培训合格之检验人员执行。

三、缺陷定义1.点（含杂质）：具有点的形状，测量时以其最大直径为其尺寸。

2.毛边：在塑胶零件的边缘或结合线性凹起（通常为成型不良所致）3.银丝：在成型中形成的气体使塑料零件珍面退色（通常为白色）。

这些气体大多为树脂内湿气，某些树脂易吸收湿气，因此制造前应加入一道干燥工序。

4.气泡：塑料内部的隔离区使其表面产生圆形的突起。

5.变形：制造中内应力差异或冷却不良引起的塑料零件变形。

6.顶白：成品被顶出模具所造成之泛白及变形，通常发生在顶出稍的另一端（母模面）。

7.缺料：由于模具损坏或其他原因，造成成品有射不饱的缺陷情形。

8.断印：印刷中由于杂质或其它原因造成印刷字体中的白点等情况。

9.漏印：印刷内容缺划或缺角或字体断印缺陷大于0.3MM，也被认为有漏印。

10.色差：指实际部品颜色与承认样品颜色和色号比对超出允收值。

11.同色点：指颜色与部品颜色相接近的点：反之为异色点。

12.流水纹：由于成型原因，在浇口处留下的热溶塑料流动的条纹。

13.炽【熔接痕：由于两条或更多的熔融的塑胶流汇聚，而形成在零件表面的线性痕迹。

14.装配缝隙：除了设计时规定的缝隙外，由两部组件装配造成的缝隙。

15.细碎划伤：无深度的表面擦伤或痕迹（通常为手工操用时造成）16.硬划伤：硬物或锐器造成零件表面的深度线性伤痕（通常为手工操用时造成）。

17.凹痕缩水:零件表面出现凹陷的痕迹或尺寸小于设计尺寸（通常为成型不良所致）。

18.颜色分离：塑料生产中，流动区出现的条状或点状色痕（通常由于加入再次村料引起的）19.不可见：指瑕疵直径＜0.03MM为不可见，LENS透明区除外（依每部品材料所订定之检测距离）。

20.碰伤：产品表面或边缘遭硬物撞击而产生的痕迹。

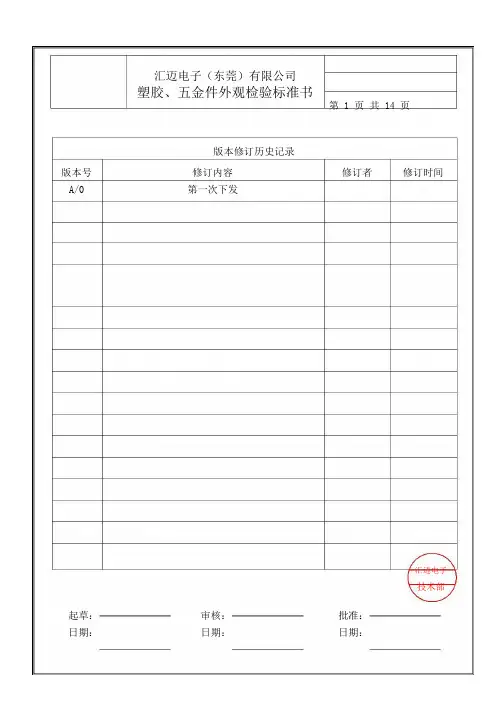

汇迈电子（东莞）有限公司塑胶、五金件外观检验标准书第 1 页共 14 页版本修订历史记录版本号A/0修订内容第一次下发修订者修订时间汇迈电子技术部起草：日期：审核：日期：批准：日期：塑胶、五金件外观检验标准书第 2 页共 14 页1. 目的建立塑胶、五金件材料的检验依据，确保来料品质符合我司工艺及客户要求。

2. 适用范围适用于本公司塑胶、五金件的检验。

当部份标准客户方面发生变化则以客户最新要求为判定之依据。

3. 抽样标准依据GB/T II级水平一次抽样方案严重缺陷（CR）AQL＝0；主要缺陷（Maj）AQL＝；次要缺陷（Min）AQL＝。

抽样计划及限度样品：文字难以描述清楚或不易判定合格于不合格的外观缺点,则由客户提供承认样品及说明图片,供检验时作为依据。

4. 检验/测试环境目视距离 : 30 cm室内温度：25℃±5℃500 ~ 1000 LUX1 30~45度亮度：500～1000Lux CASES E A目视条件：正常视力, 以上；(每个表面来回观看10秒)位置：产品放置检验者正前面的30cm距离处,检验者于产品成45±15度（即目视人员标准坐姿，机台平放于工作台面）；扫描时间：10秒/次/面5. 不良类别定义严重缺点严重缺点是指根据判断与经验,显示对使用该产品之人员,有发生危险或不安全结果之缺点.Critical Defect主要缺点主要缺点是指严重缺点以外之缺点,其结果可能会导致故障或功能不全,或实质上降低产品之使用性能,以致无法达成期望之目标.(Major Defect)次要缺点次要缺点是指产品之使用性也许实质上不致减低其期望目的之缺点,或虽与已设定之标准有差异,但在产品之使用与操作效用上,并无多大影响.(Minor Defect)塑胶、五金件外观检验标准书第 3 页共 14 页6. 塑胶类检验一览表：（不详尽处参照判定细则）检测治具不良判定NO.项目检验内容CR Maj Min 点缺陷：A面：B等级（≤^2）单面允许 2点,点与点的距离≥100mm.B面：C等级（≤^2）A).单面允许 2点,点与点的距离≥100mm.B).若点小于 ^2,则单面允许 3点,点与点的距离≥100mm.C).若单面任何一点大于 ^2,则适用于项目 a.C面：D等级（≤^2）A).单面允许 2点,点与点的距离≥50mm.B).若点小于 ^2,则单面允许 3点,点与点的距离≥50mm.目检，治具：污点卡点缺陷包括：气泡、污点、漆粒、点状杂质、脱漆、凹痕等★C).若单面任何一点大于 ^2,则适用于项目 a.线(丝)状杂质A面:长度≤3mm,数量同上; B面:长度≤5mm,数量同上; C面:长度≤8mm,数量同上.无感刮伤(宽度≥污点卡污点卡★★外观检查1 （详见判定标准细则）A面:长度≤6mm,数量同上;B面:长度≤12mm,数量同上;C面:长度≤20mm,数量同上.有感刮伤(宽度≤A面:面积 mm^2 ,数量同上;B面:面积 mm^2 ,数量同上;C面:面积 mm^2 ,数量同上.污点卡塞尺★★毛边:A面≦B面≦C面≦弯曲变形:一般的:形材允许外凸(不允许内凹),但不管何种变形,其变形量不超过 3/千大理石平台,塞尺★美工线:要求分色清晰,且美工线槽内不允许异色目检★★LOGO槽尺寸必须满足要求（重点跟进返喷品）；参考EER标注尺寸重点管控尺寸有:LOGO槽,塑胶件长、宽2 尺寸其他尺寸以实配为塑胶、五金件外观检验标准书第 4 页 共 14 页主，注意实配时出 现的间隙，断差问题。

1、目的：经过适当的检验，建立判定标准，以确保产品品质。

2、适用范围：检验规范适用于本公司塑胶外壳产品之检验标准。

3、定义：3.1 测量面定义A面：暴露在外面且在正常使用中可直接看到的主要表面，B面：暴露在外面且在正常使用中不直接看到的次要表面及产品配件的外表面，C面：正常使用时看不到，只能在装卸电池时才可看到的内表面，D面：塑胶壳内部，在正常使用情况下用户看不到的表面。

3.2 缺陷分类定义A. 严重缺陷（CRI.）：可能对机器或装备的操作员造成伤害；潜在危险性的效应，会导致与安全有关的失效或不符合政府法规；影响机械或电气性能，产品在组装后或在客户使用时会发生重大品质事件的缺陷。

B. 主要缺陷（MAJ.）：性能不能达到预期的目标，但不至于引起危险或不安全现象，导致最终影响使用性能和装配；客户很难接受或存在客户抱怨风险的。

C. 次要缺陷（MIN.）：不满足规定的要求但不会影响产品使用功能的；客户不易发现，发现后通过沟通能是客户接受的。

3.3 注塑缺陷不良定义缩水：塑件表面局部由于填充不足或注塑压力不够而形成的凹坑。

熔接线：塑料熔体在型腔中流动时，遇到阻碍物（型芯等物体）时，熔体在绕过阻碍物后不能很好的融合，而在塑料件的表面形成一条明显的线。

顶出痕：由于塑料件的抱紧力，顶杆区域受到顶出力所产生的痕迹或凸起。

破裂：因内应力或机械损伤而造成在塑料件表面上的裂纹。

油渍：在塑料件表面残留的油污。

翘起或变形：塑料件成型时由于受力不均或应力而造成塑料件的变形。

飞边：由于注塑工艺或模具原因，造成在塑料件的边缘分型面处产生的废边。

划痕：由于硬物摩擦而造成塑料件表面现行划伤。

凹凸点：由于模具的损坏等原因造成塑料件表面出现的高低不平。

斑点：在塑料件表面和内部的细微粒和杂质。

3.4装配组件缺陷不良定义段差：装配组合件装配后在接缝处配合面产生的错位。

缝隙：装配组合件装配时的间隙超过标准间隙而产生的缝隙。

变形：由于装配尺寸误差，毛边等原因而造成装配组合件变形现象。

1.目的适应炜高生产和外购的所有无客户指定标准的部品质量要求。

2.范围本检验标准适用于炜高所生产的和外购的所有无客户指定标准的注塑、喷涂、组装、电镀或其他工艺的机壳部品。

3.定义3.1 缺陷分类定义：3.1.1 CRI（严重缺陷）：违反相关安规标准，可能对使用者造成伤害或有安全隐患的缺陷。

3.1.2 MAJ（主要缺陷）：属功能性缺陷，影响使用或装配。

3.1.3 MIN（次要缺陷）：属外观、包装轻微缺陷，不影响使用或装配。

3.2 测量面定义：A面：在使用过程中,直接在近处观看且暴露的表面（正常观察时产品的前面）。

B面：在使用过程中,不直接观看但暴露的表面（产品的上下左右侧面和背面（带电池)。

C面：在使用过程中很少见或看不见的面（产品背面内部、充电器和电池的其它表面）。

D面：产品内部部件正常使用时看不见。

3.3缺陷定义：3.3.1注塑件缺陷定义：点缺陷：具有点形状的缺陷，测量时以其最大直径为尺寸。

异色点：在产品表面出现的颜色异于周围的点。

凹凸点：由于模具的损坏等原因造成塑料件表面上出现的高低不平。

颗粒：在喷漆件表面上附着的细小颗粒。

修订履历修订时间修订内容版本修订人制订李远涛审核核准日期2012.06.07 日期日期※※※公司秘密级文件,未经许可不得复印或携带出公司范围外※※※缩水：当塑料熔体通过一个较薄的截面后，其压力损失很大，很难继续保持很高的压力来填充在较厚截面而形成的凹坑。

熔接线：塑料熔体在型腔中流动时，遇到阻碍物（型芯等物体）时，熔体在绕过阻碍物后不能很好的融合，而在塑料件的表面形成一条明显的线。

顶白：由于塑料件的包紧力大，顶杆区域受到强大的顶出力，所产生的痕迹或白印。

白化：因脱模应力关系产生的注塑件表面或背面或筋、柱、槽、墙刻印等部位的发白的印记。

破裂：因内应力或机械损伤而造成在塑料件表面上的裂纹。

油渍：在塑料件表面残留的油污。

翘曲及变形：塑料件成型时由于受力不均或应力而造成塑料件的形变。

3、检验基准
以GB2828--2003 一般正常检查II级水平一次抽样方案为基准，允收水准为： CR=0，MA=0.4， MI=1.0 , 另特别要求，以特别合同订货的相关要求为准，原则上用比客户高一个等级的AQL 值进行检验。

4、定义位置
A 面：组装完成后成品的正面（主、副LCD 所在面，键盘所在面）
B 面：组装完成后成品的侧面
C 面：组装完成后成品的底面（含电池的正面）
D 面：组装完成后成品的内面（底面与电池背面相对的区域）
5、缺陷分类
5.1 致命缺陷：对使用者的人身及财产安全构成威胁或存在潜在危险的缺陷及无主要功能、性能。

5.2 严重缺陷：尺寸、公差与配合、功能、性能存在缺陷、不全；影响正常使用。

5.3 次要缺陷：不影响产品使用但对外观有影响。

6、检验环境
距离：距检验者的正常视距为30cm.
时间：15s
位置：1．检验面与水平面成45 度角
2．被检验物品上下左右转动45 度角
灯光：室内日光灯，LUX800-1200
7、作业内容
程序文件
程序文件。

塑胶产品检验标准书一.目的本规范旨在定义塑胶制品品质标准，为产品设计者提供达到产品图纸图面要求的系统，为质检员提供塑胶制品检验与判定的参考依据，同时是模具及塑胶制品供应商对产品品质要求认知的准则。

二.范围本规范适用于来料中试验证、生产组装所需塑胶制品的成品、部品及其表面的喷油、印刷。

三.职责本规范由质量保证部和工程部负责制定，质量保证部负责实施和维护。

四.定义缺陷发生危险影响产品的安全性能，或产品使用性能不能达到所期望的目标，或显着的降低其实用性质，或不影响产品的实用性但影响产品外观的缺点。

塑胶制品外观缺陷4.2.1 修饰不良—修除制件毛边、浇口不良，过切或未修除干净。

喷油涂层外观缺陷泪油———油膜向下流动聚集的泪滴状突起。

油泡———喷油涂层表面泡状突起。

油滴———喷溅到制品表面的油点。

杂质———被喷油涂层包覆的尘点、尘丝。

表面等级4.4.1产品使用罗马数字和英文字母组成的编码指示塑胶制品不同等级的表面或区域，表面的重要程度用罗马数字分类区分，最终使用者目视频率用英文字母排列区分。

4.4.2Ⅰ类：重要的外部表面。

包括：外壳制件的产品正面、上面或指定面的表面，或其它制件与外壳组装后露在产品正面、上面或指定面的表面。

4.4.3Ⅱ类：除Ⅰ类外，次要的外部表面。

4.4.4Ⅲ类：内部表面。

4.4.5A面：最终使用者经常看得到的表面。

4.4.6B面：最终使用者可以看得到的表面，但正常的操作使用中很少注意到的。

4.4.7C面：最终使用者看不到的表面，但在产品组装、维修过程中可以看到的。

时间和距离检验表面等级Ⅰ-A Ⅱ-A/Ⅲ-A Ⅱ-B/Ⅲ-B Ⅱ-C/Ⅲ-C目视距离 250mm 450mm 450mm 600mm目视时间 10s 10s 5s 3s注：不适合以上给出时间、距离的，应在图纸图面中要求。

五.外观检验概述产品塑胶制品外观检验使用“时间和距离”的目视检验方式，当在指定时间和距离内发现不良缺陷时，参考内容来判定接收或拒收。

塑胶产品检验标准书 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】塑胶产品检验标准书一.目的本规范旨在定义塑胶制品品质标准，为产品设计者提供达到产品图纸图面要求的系统，为质检员提供塑胶制品检验与判定的参考依据，同时是模具及塑胶制品供应商对产品品质要求认知的准则。

二.范围本规范适用于来料中试验证、生产组装所需塑胶制品的成品、部品及其表面的喷油、印刷。

三.职责本规范由质量保证部和工程部负责制定，质量保证部负责实施和维护。

四.定义缺陷发生危险影响产品的安全性能，或产品使用性能不能达到所期望的目标，或显着的降低其实用性质，或不影响产品的实用性但影响产品外观的缺点。

塑胶制品外观缺陷4.2.1 修饰不良—修除制件毛边、浇口不良，过切或未修除干净。

喷油涂层外观缺陷泪油———油膜向下流动聚集的泪滴状突起。

油泡———喷油涂层表面泡状突起。

油滴———喷溅到制品表面的油点。

杂质———被喷油涂层包覆的尘点、尘丝。

表面等级4.4.1产品使用罗马数字和英文字母组成的编码指示塑胶制品不同等级的表面或区域，表面的重要程度用罗马数字分类区分，最终使用者目视频率用英文字母排列区分。

4.4.2Ⅰ类：重要的外部表面。

包括：外壳制件的产品正面、上面或指定面的表面，或其它制件与外壳组装后露在产品正面、上面或指定面的表面。

4.4.3Ⅱ类：除Ⅰ类外，次要的外部表面。

4.4.4Ⅲ类：内部表面。

4.4.5A面：最终使用者经常看得到的表面。

4.4.6B面：最终使用者可以看得到的表面，但正常的操作使用中很少注意到的。

4.4.7C面：最终使用者看不到的表面，但在产品组装、维修过程中可以看到的。

时间和距离检验表面等级Ⅰ-A Ⅱ-A/Ⅲ-A Ⅱ-B/Ⅲ-B Ⅱ-C/Ⅲ-C目视距离 250mm 450mm 450mm 600mm目视时间 10s 10s 5s 3s注：不适合以上给出时间、距离的，应在图纸图面中要求。

名称: 塑胶件外观检验标准图号：DK006.002德卡科技有限公司检验标准名称：塑胶件外观检验标准图号：DK006.002拟制：审核：标准化：IQC会签：批准：一、目的:1.1为规范塑料外观检验标准，确保经IQC检验之部品符合产品质量要求。

二、职责2.1本标准必须经由培训合格之检验人员执行2.2检验中如有疑问及争执，须由MQE主管协调处理。

2.3若出现本标准中未涉及的项目，应立即通知MQE工程师修改或解释本标准。

三、参考文件3.1 GSM FQA外观检验标准3.2 DBTEL电池板外观检验标准3.3客户要求的相关文件四、缺陷定义4.1 点(含杂质)：具有点的形状，测量时以其最大直径为其尺寸4.2 毛边：在塑料零件的边缘或结合线处线性凸起(通常为成型不良所致)4.3 银丝：在成型中形成的气体使塑料零件表面退色(通常为白色)。

这些气体大多为树脂内的湿气，某些树脂易吸收湿气，因此制造前应加入一道干燥工序4.4气泡：塑料内部的隔离区使其表面产生圆形的突起4.5变形：制造中内应力差异或冷却不良引起的塑料零件变形4.6顶白：成品被顶出模具所造成之泛白及变形﹐通常发生在顶出稍的另一端(母模面)4.7缺料：由于模具的损坏或其它原因﹐造成成品有射不饱和缺料情形．4.8断印：印刷中由于杂质或其它原因造成印刷字体中的白点等情况。

4.9漏印：印刷内容缺划或缺角或字体断印缺陷大于0.3mm，也被认为有漏印。

4.10色差：指实际部品颜色与承认样品颜色或色号比对超出允收值。

4.11同色点: 指颜色与部品颜色相接近的点；反之为异色点。

4.12流水纹：由于成形的原因﹐在浇口处留下的热溶塑料流动的条纹4.13熔接痕：由于两条或更多的熔融的塑料流汇聚，而形成在零件表面的线性痕迹4.14装配缝隙：除了设计时规定的缝隙外，由两部组件装配造成的缝隙4.15细碎划伤：无深度的表面擦伤或痕迹(通常为手工操作时造成)4.16硬划伤：硬物或锐器造成零件表面的深度线性伤痕(通常为手工操作时造成)4.17凹痕缩水：零件表面出现凹陷的痕迹或尺寸小于设计尺寸(通常为成型不良所致)4.18颜色分离：塑料生产中，流动区出现的条状或点状色痕(通常由于加入再生材料引起)4.19不可见：指瑕疵直径＜0.03mm为不可见，LENS透明区除外(依每部品材料所订定之检测距离)4.20碰伤：产品表面或边缘遭硬物撞击而产生的痕迹4.21油斑：附着在对象表面的油性液体4.22漏喷：应喷漆之产品表面部份因异常原因而导致油漆没有喷到露出底材之现象4.23修边不良：产品边缘处因人工修边而产生缺口等不规则形状4.24毛屑：分布在喷漆件表面的线型杂质。

1目的定义塑料类制品质量标准，为检验员提供塑料类制品检验与判定的参考依据，同时是对塑料类制品供应商质量要求认知的准则。

2适用范围适用于我司所有产品。

3 职责由品管部负责制定、实施并维护，本规范的解释权归品管部。

4 定义4.1缺陷：影响产品的安全性能，或产品实用性能不能达到所期望的目标，或显著的降低其使用性质，或不影响产品的实用性但影响产品外观的缺点。

4.2塑料制品外观缺陷4.2.1缺胶---射胶量不足，制件缺料或不饱满。

4.2.2披锋---分模面溢出的多余塑料。

4.2.3缩水---材料冷却收缩造成的表面凹陷。

4.2.4凹痕---制件受挤压、碰撞引起的表面凹陷。

4.2.5凸起---制件受挤压、碰撞引起的表面隆起。

4.2.6融接痕/结合线---塑料分支流动重新结合的发状细线。

4.2.7合模线/模印---挤压塑料在端面所形成的突出线条。

4.2.8水纹---射胶时留在制件表面的条纹。

4.2.9拖伤---开模时分模面或皮纹拖拉制件表面造成的划痕。

4.2.10浅划痕---手指甲触摸无凹凸感。

4.2.11深划痕---手指甲触摸有凹凸感。

4.2.12变形---制件出现弯曲、扭曲、拉伸现象。

4.2.13顶白---颜色泛白，常出现在模具顶针顶出位置。

4.2.14斑点---与周围颜色有差异的点状缺陷。

4.2.15油污---脱模剂、顶针油、防锈油造成的污染。

4.2.16烧焦---塑料燃烧变质，通常颜色发黄，严重时炭化发黑。

4.2.17断裂---局部材料分离本体。

4.2.18开裂---制件本体可见的裂纹。

4.2.19气泡---透明制品内部形成的中空。

4.2.20色差---实际颜色与标准颜色的差异。

4.2.21修饰不良---修除制件毛边、披锋时过切或未修除干净。

4.2.22雾状---透明塑料表面上的模糊、不清晰、不光亮的现象。

4.3喷油与电镀涂层外观缺陷：4.3.1浅划痕---目测不明显、手指甲触摸无凹凸感、未伤及材料本体的伤痕。
