光的折射作图训练A

光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO 的反射光线。

2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

4. 请在下图中画出折射光线的大致位置；5. 如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

6.一束光线从空气射入玻璃时，界面MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。

8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

9.根据下列要求，分别完成作图。

如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

10.按照题目要求作图。

如图甲所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。

11.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。

16.用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A 点,如图乙。

请在图乙中画出光路确定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

《折射光路图》一、作图题1.如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图。

2.完成光线经玻璃方砖后的光路。

3.作图：如图,池子底部有一个发光点S,人眼在A处观察到的像点在P点请在答题纸的图中画出光从S发出的一条光线到达A处的光路图．4.潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A′。

5.如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点，请在图中作出入射光线、反射光线及大致方向的折射光线。

6.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图。

7.如图所示，一束光从空气斜射到水面上，请画出折射光线．8.如图所示，一束光从水中斜射向空气，入射光线已画出．请做出这条入射光线的折射光线．9.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在答题卡图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。

10.如图甲所示，渔民看到水中S′处有一条鱼，为了叉到鱼，他们不是对准图乙中的S′，而是对准位置更深的S叉去。

因为S才是鱼真实的位置，S′处是鱼的像的位置。

请你在乙图中作出一条由S发出，经过水面后射入人眼的光线。

11.如图，入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）．12.如图，一束光射入水中，在水底形成光斑。

请根据入射光线和光斑，画出水面的反射光线和水中的折射光线。

13.一束光从空气中斜射到水面时发生反射和折射，OB是反射光线，请作出入射光线和大致的折射光线。

14.如图所示，站在岸上的小明（眼睛在A点），看到空气中的B点有只小鸟，水中的C点有条小鱼，请作出小明观察鸟、鱼的光路图（空气和水的密度均匀）。

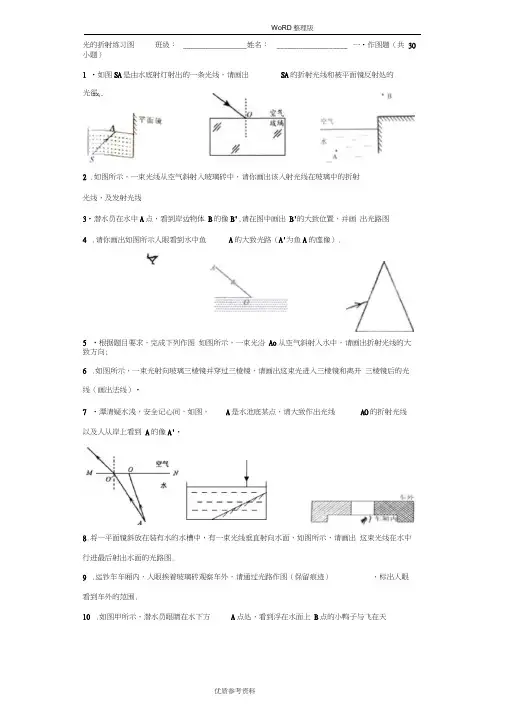

光的折射练习图班级：_________________ 姓名： ___________________ 一•作图题（共30小题）1 •如图SA是由水底射灯射出的一条光线，请画出SA的折射光线和被平面镜反射处的2 .如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线，及发射光线3•潜水员在水中A点，看到岸边物体B的像B',请在图中画出B'的大致位置，并画出光路图4.请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）.5•根据题目要求，完成下列作图如图所示，一束光沿Ao从空气斜射入水中，请画出折射光线的大致方向;6.如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线（画出法线）•7•潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A'・8.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图.9.运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼看到车外的范围.10.如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天光徑空中C点的小鸟“撞”在了一起. 请在图乙中画出能说明人眼看到小鸟的一条入射光线12 .如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向.13 .如图，一束光线从空气斜射到水面时发生反射和折射,射光线、法线和大致的折射光线.15.图中的A、B两架飞机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，作光路图示意.16•如图中是水中的反射光线，请在图中画出相应的入射光线与折射光线；17.海洋馆里有专业的“人鱼表演”.“美人鱼” （B点为美人鱼的眼睛）在水下看见岸上的一盏灯在A点•请画出这盏灯的大概位置C点以及“美人鱼”看见灯的光路图.空气二水11.画出图中入射光线Ao对应的大致的折射光线，并标出折射角OB为反射光线，请作出入及对应的折射光线,Q空气14 .如图所示，人眼在A点看到水中的鱼恰好在B点, 请你画出鱼的大致实际位置.r18.如图，一束光从截面为直角三角形的玻璃砖AB面垂直射入，请画出光束进入玻璃砖并从玻璃砖AC面射出的光路.19•如图，将一矩形玻璃砖从中间斜切后，向左右沿水平直线拉开一小段距离，一条光线从右侧面垂直射入，画出这条光线从左侧玻璃砖射出的折射光路图.21.如图所示，一束光线垂直射到玻璃砖的一个面上.作出这束光线进入玻璃砖内和离开玻璃砖后的大致情况.22.如图所示，一束光线在水中斜射到一长方体空气柱的表面并能从对面射入水中，请画出该光线传播路径的光路图，注意保留必要的辅助线.23.如图中A、B两点分别为空中小鸟和水中鱼的实际位置，人眼从C点恰好看到它们在水中的像重合，请画出小鸟在水中像的位置A'以及人眼看到小鱼的光路图. （保留作图痕迹）26.如图所示一束激光α斜射向半圆形玻璃砖圆心0,结果在屏幕上出现两个光斑, 请画出形成两个光斑的光路图.24•如图所示，S是水中鱼所在的实际位置, 在水中的倒影重合的位置，请你确定池边路灯25.请在图中画出小鱒鱼看见蜻蜓的光路图.S'是人眼在A点处看到的鱼与池边路灯BB的位置，并完成光路图.20 .在图中请用直尺画出通过玻璃砖后传播的光线.27. (1)小明利用星期天帮助五保户张奶奶从河中挑水浇园，如图1所示：A处为张奶奶家，B处为张奶奶家的菜园子.为了节约时间，请在图中确定小明的最短的行走路线.(2)小明来到河边后看到水中有一个发光物体，如图2所示：请根据图中发光物体的真实的位置做出小明看到的虚像的位置.水-------------------- ∙^-A-28•如图所示，一束光从空气中照射到半圆形玻璃砖上，入射点是直径面的圆心折射后从半圆玻璃砖圆弧面射出，请画出这束光穿过半圆形玻璃砖的大致光路图.29.如图是一束光从空气垂直射入玻璃砖内，请画出这束光的光路.30•某人站在离崖岸边C处，则好能看见湖对岸的一棵树HG在水中的完整的像•湖两岸均高出湖水面Im请做出树HG在水中的像，并做出人眼刚好看到H端的像的光路图.0点,H42017年11月21日591****4139的初中物理组卷参考答案与试题解析一•作图题（共30小题）1 •如图SA是由水底射灯射出的一条光线，请画出SA的折射光线和被平面镜反射处的光线.【解答】解：过A点垂直于水面画出法线，在法线右侧的空气中画出折射光线，注意折射角大于入射角；折射光线照射到平面镜上时会发生反射，反射角等于入射角，据此作2 .如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线【解答】解：图中法线已画出，光从空气斜射入玻璃中时，折射角小于入射角，由此在法线右侧的玻璃中作出折射光线，如图所示：3•潜水员在水中A点，看到岸边物体B的像B',请在图中画出B'的大致位置，并画平面績【解答】解:人之所以能看到水中鱼 A ,是由A 射向水面的光线经水面折射后进入人眼，因此光的传 播方向为A →眼睛；A'是人眼逆着折射光线看到的虚像，所以直接连接眼睛和 A',与水面的交点即为入射点0;连接A和入射点即为入射光线，如图所示：5.根据题目要求，完成下列作图出光路图【解答】 解：若连接 BA ,与水面相交于一点，而折射点在此点的左侧，这样可大致找 到折射点，并确定出折射光线.通过折射点做出法线，连接折射点与 线，此时折射角小于入射角•如图所示：B ,B 点，做出入射光4 .请你画出如图所示人眼看到水中鱼 A 的大致光路（A'为鱼A 的虚像）.A如图所示，一束光沿Ao从空气斜射入水中，请画出折射光线的大致方向;首先过入射点O垂直于水面画出法线，然后根据折射规律画出折射光线；光从空气斜射入水中，所以折射角小于入射角.如图所示：6 .如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线（画出法线）.【解答】解：光由空气进入玻璃，折射角小于入射角，因此折射光线应向法线靠拢；再次折射时，光由玻璃进入空气，折射角大于入射角，因此折射光线远离法线射出.7 .潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A'.【解答】解：先过折射点垂直界面作出法线，再在水中法线的另一侧画出折射光线，注意入射角小于折射角，将两条折射光线反向延长，其交点即为人所看到的A点的像的位【解答】解:8.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图.【解答】解：①先画出光线垂直射入水中，此时光线方向不变.②接着画光在平面镜上的反射：先画法线，然后反射光线和入射光线分居法线的两侧, 反射角等于入射角.③最后画光从水中射入空气中：先画法线，然后入射光线和折射光线分居法线的两侧,且折射角大于入射角.如图所示：人眼挨着玻璃砖观察车外情况，先画出由玻璃砖左右两侧射向人眼的光线，即折射光线, 过折射点画法线，再根据光从空气斜射入玻璃时，折射角小于入射角画出入射光线，两入射光线之间的区域就是人眼看到车外的范围，如图所示：9 .运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹）,标出人眼看到车外的范围.【解答】解:置A',如图所示:N10 .如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起. 请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，鸯空气 B 空气.................... 爪…一….■■ 一邓■——哥,≡ V ÷-÷TT * ÷ + ■■■■ >w A≡ W■ BSAe Ie"■ ■ ■ ■ ■・・■ ■ ■____________ ■4 —■* — - -------------------------- —— - -÷—--- JlIIl -------------------- S-甲乙【解答】解：(1)直接连接BA光线方向从B指向A,光线BA即为潜水员观察小鸭子的光路图；(2)看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起，说明小鸟处光线的入射点入射点在B点，连接CB即为入射光线，BA为折射光线，逆着折射光线看上去，看到了浮在水面上B点的小鸭子与飞在天空中C点的小鸟在一条直线上.故答案为：11•画出图中入射光线Ao对应的大致的折射光线，并标出折射角r .【解答】解：首先画出法线，然后根据光从空气斜射入水中，折射角小于入射角，画出折射光线•折射光线与法线的夹角为折射角r,如图所示:侧空气中画出折射光线，注意折射角大于入射角，如图所示:13.如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线.【解答】解：一束光线从空气斜射到水面时发生反射和折射，说明入射光线在空气中；首先过反射点垂直于分界面画出法线，然后根据反射角等于入射角在法线右侧的空气中画出入射光线；根据光的折射规律，折射角小于入射角，在法线左侧的水中从O点画出折射光线，如图所示：空吒水14•如图所示，人眼在A点看到水中的鱼恰好在B点，请你画出鱼的大致实际位置.【解答】解：先连接AB,即人看到于的虚像，由于光在水面射入空气中时发生折射,15.图中的A、B两架飞机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像, 作光路图示意.■■ ■【解答】解:飞机反射的光线从空气斜射入水中，在水面处发生折射，折射角小于入射角，折射光线向法线方向偏折，水中的潜水艇逆着折射光线看到飞机，因此潜水艇所看到的飞机的位置比飞机的实际位置高，因此B是实际飞机，A是飞机的像•飞机的像A在折射光线的反向延长线上. 连接飞机的像A与观察口，连线与水平面的交点是飞机反射光线的入射点，过入射点作出法线，连接飞机B与入射点，如图所示：B'应在虚像的下方•如图所示:16•如图中是水中的反射光线，请在图中画出相应的入射光线与折射光线;因为反射光线在水中，所以入射光线也在水中，并且反射角跟入射角相等，由此画出入射光线•因为入射光线在水中，所以折射光线在空气中，并且折射角大于入射角，由此17.海洋馆里有专业的"人鱼表演”."美人鱼” （B点为美人鱼的眼睛）在水下看见岸上的一盏灯在A点•请画出这盏灯的大概位置C点以及“美人鱼”看见灯的光路图.【解答】解：美人鱼观察A点，是因为美人鱼看到了由A射向美人鱼的光线•光由A射向B点，在水面处发生折射，折射角小于入射角；美人鱼看到的A点是变高了的A点虚像，如图所示:18.如图，一束光从截面为直角三角形的玻璃砖AB面垂直射入，请画出光束进入玻璃甘【解答】解:画出折射光线，如图所示:B砖并从玻璃砖AC面射出的光路.【解答】解：光从空气垂直入射到玻璃界面上，传播方向不变；当光从玻璃斜射入空气中时，折射角大于入射角，折射光线将远离法线.在作图时，注意先做出法线.如图所示：19•如图，将一矩形玻璃砖从中间斜切后，向左右沿水平直线拉开一小段距离，一条光线从右侧面垂直射入，画出这条光线从左侧玻璃砖射出的折射光路图.【解答】解:光从空气垂直入射到玻璃界面上，传播方向不变；当光从玻璃斜射入空气中时，折射角大于入射角，折射光线将远离法线；当光从空气斜射入左侧玻璃砖时，折射角小于入射角，折射光线将靠近法线；由图知，此时的入射角等于光从玻璃射入空气时的折射角，所以，进入玻璃的光线折射后垂直于玻璃左侧界面会沿直线射出•如图所示：20.在图中请用直尺画出通过玻璃砖后传播的光线.【解答】解：当光从空气斜射入玻璃中时，折射角小于入射角，所以折射光应靠近法线;当光从玻璃射入空气时，由于光线垂直于界面，所以传播方向不变•如图所示:21.如图所示，一束光线垂直射到玻璃砖的一个面上.作出这束光线进入玻璃砖内和离开玻璃砖后的大致情况.【解答】解:首先光从空气垂直入射到玻璃的表面，所以传播方向不变.然后光从玻璃斜射入空气中，首先过入射点画出法线，然后根据折射角大于入射角，画出折射光线，如图所示：22.如图所示，一束光线在水中斜射到一长方体空气柱的表面并能从对面射入水中，请画出该光线传播路径的光路图，注意保留必要的辅助线.【解答】解：图中光线由水射入空气，法线已画出，根据折射定律，折射角大于入射角画出折射光线;光线射到右侧界面时，先画出法线，再由光从空气斜射入水时，折射角小于入射角画出折射光线，如图所示：23.如图中A、B两点分别为空中小鸟和水中鱼的实际位置，人眼从C点恰好看到它们在水中的像重合，请画出小鸟在水中像的位置A'以及人眼看到小鱼的光路图. (保留作图痕迹)R *【解答】解:(1)画出小鸟关于水面的对称点A',即为小鸟的像位置•连接A C,与水面交于点0,连接Ao即为入射光线，OC为反射光线；(2)看到水中的鱼与飞在天空中的小鸟在水中的像重合，说明小鸟和小鱼处光线的入射点都在0点，连接BO即为入射光线，OC为折射光线，人眼逆着折射光线看上去，看到了水中的鱼与飞在天空中的小鸟在一条直线上.如图所示：---------------- 水面【解答】解：（1）人之所以能看到水中的鱼， 是由鱼反射的光线经水面折射后进入人眼，因此光的传播方向大致为S→A ;鱼的像是人眼逆着折射光线看到的，所以直接连接 AS ,与水面的交点 0即为入射点，连接S 和0即为入射光线，OA 即为其折射光线；（2）根据平面镜成像特点：像与物关于平面镜对称，作出像 S'的对称点即为路灯 B,连线用虚线；在空气中看去，光好像是从像 S'点发出，完成平面镜成像的光路图，如图所示：25 .请在图中画出小鱒鱼看见蜻蜓的光路图.【解答】解：蜻蜓反射的光线斜射入水中时，发生折射，折射角小于入射角，折射光线 向法线方向靠近，如图所示:24 •如图所示，S 是水中鱼所在的实际位置, S'是人眼在 A 点处看到的鱼与池边路灯在水中的倒影重合的位置，请你确定池边路灯B 的位置，并完成光路图.26.如图所示一束激光α斜射向半圆形玻璃砖圆心0,结果在屏幕上出现两个光斑, 请画出形成两个光斑的光路图.【解答】解：光线从空气斜射入玻璃砖时，会同时发生反射和折射现象，根据光的反射定律，过入射点在法线上方的空气中画出反射光线，注意反射角等于入射角；发生折射时，折射光线向法线偏折，折射角小于入射角，据此作出第一条折射光线；折射光线从玻璃砖射入空气中时，由于此光线是由圆心0射出，当经过第二个折射面时，正好与该入射点处的切线垂直，因此第二次折射光线的传播方向不变.如图所示：27. (1)小明利用星期天帮助五保户张奶奶从河中挑水浇园，如图1所示：A处为张奶奶家，B处为张奶奶家的菜园子.为了节约时间，请在图中确定小明的最短的行走路线.(2)小明来到河边后看到水中有一个发光物体，如图2所示：请根据图中发光物体的真实的位置做出小明看到的虚像的位置.(2)光由A点发出，经水面射入空气中时发生折射，折射角大于入射角而射入人的眼睛点•物体的虚像的位置A就在折射光线的反向延长线上•答案如图:28•如图所示，一束光从空气中照射到半圆形玻璃砖上，入射点是直径面的圆心0点, 折射后从半圆玻璃砖圆弧面射出，请画出这束光穿过半圆形玻璃砖的大致光路图.【解答】解：首先过入射点作出法线，光线从空气斜射入玻璃砖时，折射光线向法线偏折，折射光线小于入射光线，据此作出第一条折射光线；折射光线从玻璃砖射入空气中时，由于此光线是由圆心0射出，当经过第二个折射面时,正好与该入射点处的切线垂直，因此第二次折射光线的传播方向不变，如图所示：解：(1)作出A关于河岸的对称点 A ,连接A与B,交河岸于一点O,即为【解答】29.如图是一束光从空气垂直射入玻璃砖内，请画出这束光的光路.【解答】解：光从空气垂直入射到玻璃界面上，传播方向不变，当光从玻璃斜射入空气中时，折射角大于入射角，折射光线将远离法线.在作图时，注意先作出法线.如图所示：30•某人站在离崖岸边C处，则好能看见湖对岸的一棵树HG在水中的完整的像•湖两岸均高出湖水面Im请做出树HG在水中的像，并做出人眼刚好看到H端的像的光路图.首先作出G H两点关于水面的对称点G'、H',即树HG在水中的虚像；因为反射光线的反向延长线会通过像点，所以，把人眼和H'连接起来作出反射光线,与水面的交点为入射点，再将H与入射点连接起来作出入射光线•如图所示：【解答】解:。

沪教版八上物理第二章光光的反射与折射 A卷一、单项选择题（共10小题；共20分）1. 关于光的传播，下列说法是正确的A. 光只在空气中才沿直线传播B. 光在任何情况下都沿直线传播C. 光在玻璃中不是沿直线传播的D. 光在同种均匀介质中沿直线传播2. 若入射光线与法线之间的夹角为，则反射角为A. B. C. D.3. 关于光的反射定律，下列说法中正确的是A. 光的反射定律只适用于光线在平面镜上的反射情况B. 光在两种物质交界面上发生折射时，光的反射定律就不成立了C. 在发生漫反射时，只有部分光线遵守光的反射定律D. 光在任何形状的物体表面上反射时都遵守光的反射定律4. 在图所示的甲、乙、丙、丁四种现象中，属于光的反射现象的是A. 甲图B. 乙图C. 丙图D. 丁图5. 物体在平面镜中像的大小决定于A. 平面镜的大小B. 物体的大小C. 物体到镜面的距离D. 观察者的位置6. 检查视力时，人眼与视力表应相距米，但某眼科医疗室内两墙壁仅相距米，于是采取这样的措施：在一面墙上挂视力表，在另一面墙上正对着视力表挂一平面镜。

检查视力时，被检查者应当A. 面向表，且与表相距米站立B. 面向表，且与表相距米站立C. 面向镜，且与镜相距米站立D. 面向镜，且与镜相距米站立7. 当一束光线从玻璃中斜射向空气时A. 折射角一定小于入射角B. 折射角一定大于入射角C. 折射角可能等于入射角D. 以上说法都不对8. 下列现象中，属于光的折射现象的是A. 太阳光穿过茂密的树叶间隙，在地面上形成圆形光斑B. 水缸里盛满清水后，看上去缸底变浅了C. 人在路灯下行走，地面上会出现人的影子D. 人站在河边，可以看见天空的云彩在水中飘动9. 潜在水中的人从水中观看岸上的路灯，他看到的灯跟灯的实际位置相比较A. 高一些B. 低一些C. 不变D. 条件不足，无法判断10. 一束光线在空气和某种物质的界面上发生反射和折射现象，以下说法中正确的是A. 反射光线、折射光线、入射光线和法线共处在一个平面内B. 反射角等于入射角，折射角不可能等于入射角C. 折射光线和反射光线都位于法线的同侧D. 折射光线和反射光线都位于界面的同侧二、填空题（共10小题；共30分）11. 光在中沿直线传播。
