仙田大桥首件墩柱总结申请表

武汉城市圈环线高速公路仙桃段第一合同段墩柱首件工程总结武汉城市圈环线高速公路仙桃段第一合同段中交一公局湖北仙洪项目经理部2014年3月墩柱首件工程总结为对墩柱施工的工艺工法、质量检测标准、检测方式进行综合评价，以确定最佳的施工工艺，预防后续施工生产中可能产生的质量问题，为将来建立样板工程，指导后续墩柱工程大规模施工，我标段认真贯彻执行“以工序保分项，以分项保分部、以分部保单位，以单位保总体”的质量保证体系，为了确保我标段内的墩柱工程质量符合设计要求及技术标准，选定仙桃枢纽互通A匝道桥0#-2墩柱为我标段墩柱首件工程。

一、工程概况仙桃枢纽互通A匝道桥跨径组合为（12*20+3*+3*20+3*40+8*20）m，桥长641.95m 。

20m跨径采用预应力混凝土现浇箱梁，40m跨径一联为钢箱梁。

现浇箱梁下部桥墩形式为柱式墩。

本首件工程为：0#-2墩柱，桩号：AK0+；柱中心间距：4.85m；原地面标高23.0m，墩柱顶标高29.416m；墩柱断面尺寸为φ1.6m*6.7m；混凝土标号为C30，混凝土用量为13.46m3；设计钢筋用量为：1969.31kg。

二、施工人员情况墩柱首件工程主要人员一览表三、施工机械设备主要机械及仪器设备表四、首件工程实施过程仙桃枢纽互通A匝道桥0#-2墩柱于7月2日对系梁顶进行凿毛、放样，报请监理工程师验收合格后，7月3日进行墩柱钢筋绑扎焊接，经监理工程师验收合格后于7月10日进行模板拼装，7月10日，经监理工程师及指挥部质量管理部验收合格后，进行首件墩柱浇筑。

混凝土由2#拌和站拌制，混凝土罐车运至现场，采用吊车吊料斗进行浇筑，三车混凝土塌落度分别为150mm、160mm、120mm。

墩柱浇筑开始时间为20：32，结束时间为21：52，用时1小时20分，浇筑过程正常。

五、首件工程施工方法、施工准备5.1.1、作业条件1 、清理系梁顶面，放出墩柱中心位置，并做好标记，报请测量监理工程师验收。

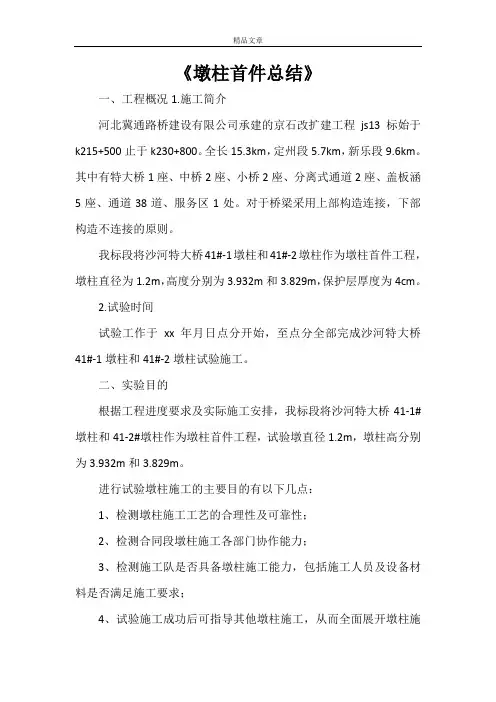

《墩柱首件总结》一、工程概况1.施工简介河北冀通路桥建设有限公司承建的京石改扩建工程js13标始于k215+500止于k230+800。

全长15.3km，定州段5.7km，新乐段9.6km。

其中有特大桥1座、中桥2座、小桥2座、分离式通道2座、盖板涵5座、通道38道、服务区1处。

对于桥梁采用上部构造连接，下部构造不连接的原则。

我标段将沙河特大桥41#-1墩柱和41#-2墩柱作为墩柱首件工程，墩柱直径为1.2m，高度分别为3.932m和3.829m，保护层厚度为4cm。

2.试验时间试验工作于xx年月日点分开始，至点分全部完成沙河特大桥41#-1墩柱和41#-2墩柱试验施工。

二、实验目的根据工程进度要求及实际施工安排，我标段将沙河特大桥41-1#墩柱和41-2#墩柱作为墩柱首件工程，试验墩直径1.2m，墩柱高分别为3.932m和3.829m。

进行试验墩柱施工的主要目的有以下几点：1、检测墩柱施工工艺的合理性及可靠性；2、检测合同段墩柱施工各部门协作能力；3、检测施工队是否具备墩柱施工能力，包括施工人员及设备材料是否满足施工要求；4、试验施工成功后可指导其他墩柱施工，从而全面展开墩柱施工工作。

三、施工部署1、人员安排为保证首桩施工的顺利进行，项目部安排了具有丰富施工经验的管理、技术及劳务人员进场到位，且施工以前有安全技术负责人对涉及到工序的工作人员进行了安全技术交底，对施工过程中可能出现的安全隐患做到心中有数。

对于标准化施工着重强调文明施工，人员安排的具体任务安排如下表所示。

2、材料及机械设备首件桩基施工机械选用hzs75型拌合楼1座，三一重工200c型钻机1台，数控钢筋加工设备1套，吊车1台，装载机2台，洗石机1台等。

所有进场原材料报监理单位抽测检验合格。

3、施工用水、用电安排拌合站生产用水采用施工生产分部自打水井提供，拌合站用电采用从地方电网临时架设解决。

四、首件施工工艺及过程1、施工准备1.1、正式开工前，由项目总工程师对有关工程技术人员进行施工技术交底和安全交底。

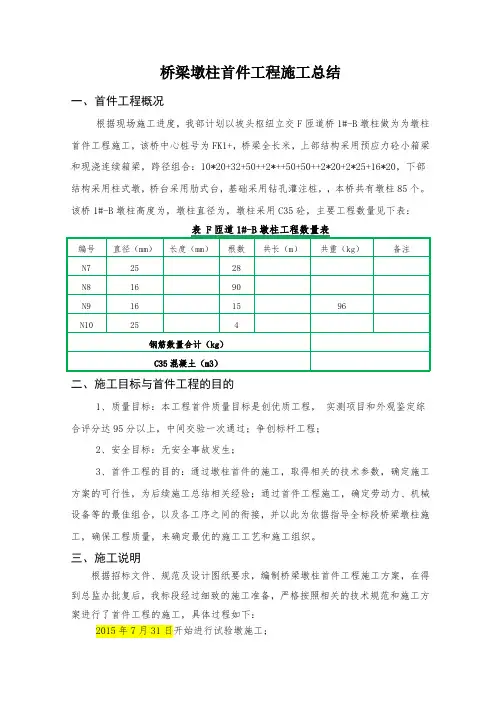

桥梁墩柱首件工程施工总结一、首件工程概况根据现场施工进度，我部计划以坡头枢纽立交F匝道桥1#-B墩柱做为为墩柱首件工程施工，该桥中心桩号为FK1+，桥梁全长米，上部结构采用预应力砼小箱梁和现浇连续箱梁，跨径组合：10*20+32+50++2*++50+50++2*20+2*25+16*20，下部结构采用柱式墩，桥台采用肋式台，基础采用钻孔灌注桩，，本桥共有墩柱85个。

该桥1#-B墩柱高度为，墩柱直径为，墩柱采用C35砼，主要工程数量见下表：二、施工目标与首件工程的目的1、质量目标：本工程首件质量目标是创优质工程，实测项目和外观鉴定综合评分达95分以上，中间交验一次通过；争创标杆工程；2、安全目标：无安全事故发生；3、首件工程的目的：通过墩柱首件的施工，取得相关的技术参数，确定施工方案的可行性，为后续施工总结相关经验；通过首件工程施工，确定劳动力、机械设备等的最佳组合，以及各工序之间的衔接，并以此为依据指导全标段桥梁墩柱施工，确保工程质量，来确定最优的施工工艺和施工组织。

三、施工说明根据招标文件、规范及设计图纸要求，编制桥梁墩柱首件工程施工方案，在得到总监办批复后，我标段经过细致的施工准备，严格按照相关的技术规范和施工方案进行了首件工程的施工，具体过程如下：2015年7月31日开始进行试验墩施工；2015年8月14日完成试验墩施工；2015年8月13日完成墩柱钢筋笼预埋施工；2015年8月15日完成系梁的浇筑工作；2015年8月17日完墩柱放样与报验工作；2015年8月19日完成钢筋笼及模板校验安装工作；2015年8月20日完钢筋笼、模板等自检报验工作；2015年12月29日上午11点完成混凝土浇筑工作；2015年8月22日拆模，覆盖双层薄膜进行滴灌养生；2015年8月22日对墩柱钢筋保护层厚度进行了检测，共计检测点数20个，合格点数20个，合格率为100%；2015年8月28日墩柱7天回弹抗压强度推定值为 MPa。

墩柱首件工程施工总结报告一、工程概况预防为主、先导试点，为此确定后续分项工程最佳人员组织、机械设备和施工工艺、为工程分项工程合格率达到100%，建设项目工程质量交工验收评定为合格，竣工验收评定为优良提供必要的保证条件。

我标段选定了K22+726.818桐溪中桥1#-8墩柱为我标段桥梁工程墩柱的首件工程。

该墩柱为圆柱墩，直径1.3m，墩身高2.609m，墩身C35砼方量为3.46m3，钢筋552.1kg。

二、首件工程施工人员、机械立柱首件工程人员、机械、材料情况详见下表参加本项首件工程的主要技术人员：劳动力配置16人，劳动力分配根据现场实际情况调配。

劳动力计划配置表主要设备计划配备表三、首件施工方案和施工工艺1、施工流程墩柱施工工艺流程详见如下墩柱施工工艺流程图。

2、施工工艺方法及施工工艺（1）、墩柱测量放样根据已批复的水准点和导线点以及经复核无误的设计坐标和高程，采用全站仪进行平面测量放样，采用水准仪器进行高程测量。

各种测量成果经监理工程师审核合格。

墩柱放样采用放出墩柱中心线，再通过拉线定出墩柱轮廓线的方法。

（2）、钢筋制作及安装本首件桐溪中桥1-8墩柱设计为桩基接系梁再接墩柱的型式，其墩柱钢筋制作与安装是在系梁砼浇筑前完成。

桐溪中桥1-8墩柱设计高2.609m。

钢筋在2#钢筋加工棚根据图纸尺寸和规格进行下料，钢筋骨架高度5.209m（1号Φ22主筋下料长度为5.245m，2号Φ22钢筋下料长度为3.653m），将下料好的钢筋按图纸所示尺寸主筋进行焊接、螺旋筋进行绑扎制作成型。

主筋间距的控制是采用在加强筋上用粉笔标间距线，箍筋间距的控制是采用在竖向主筋上用粉笔标间距线，箍筋要与主筋接触紧密。

钢筋笼成型后采用平板车运输至施工现场，采用25吨的汽车吊配合人工进行钢筋笼安装。

钢筋笼吊装采用扁担法起吊，防止钢筋笼在吊装过程中发生变形。

焊接安装成型的钢筋笼经检验牢固、稳定，钢筋数量、尺寸和规格符合图纸和技术规范的要求。
