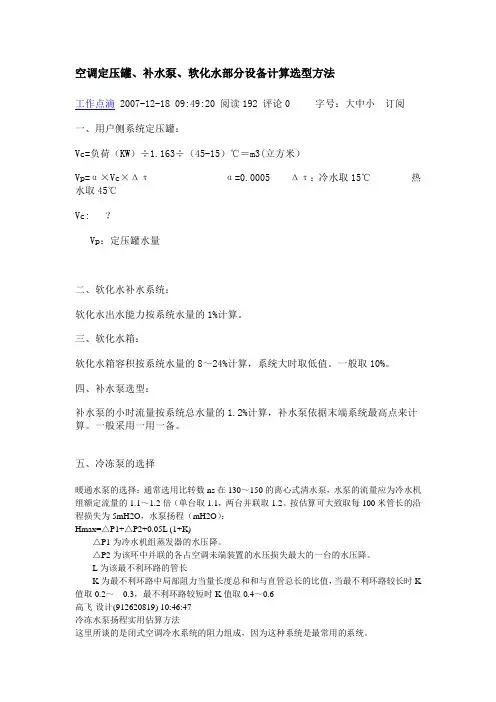

空调定压罐、补水泵、软化水部分设备计算选型方法
工作点滴2007-12-18 09:49:20 阅读300 评论0 字号：大中小订阅
一、用户侧系统定压罐：
Vc=负荷（KW）÷1.163÷（45-15）℃＝m3(立方米）
Vp=α×Vc×Δτα=0.0005Δτ：冷水取15℃热水取45℃
Vc: ？
Vp：定压罐水量
二、软化水补水系统：
软化水出水能力按系统水量的1%计算。
三、软化水箱：
软化水箱容积按系统水量的8～24%计算，系统大时取低值。
一般取10%。
四、补水泵选型：
补水泵的小时流量按系统总水量的1.2%计算，补水泵依据末端系统最高点来计算。
一般采用一用一备。
12.2.38 冷冻水系统设计应符合下列规定：
1 冷冻水系统应采用闭式水系统；
2 冷冻水的补水量为系统水容量的1％，补水点宜设在冷冻水泵的入口处；
3 冷冻水补水泵的扬程应比补水点压力高3～5m，小时流量应不少于系统水容量的4％～5％；
4 冷冻水泵宜与冷水机组一一匹配设置，可不设置备用泵；
5 冷冻水管应保温，保温层厚度应保证其外表不结露。
12.2.39 冷却水系统设计应符合下列规定：
1 冷却水应循环使用；
2 应采取有效措施，保证冷却水的永质符合现行国家标准《工业循环冷却水处理设计规范》的规定；
3 冷却水的补水量为系统循环水量的1％～3％；
4 冷却水的水温低于冷水机组的允许水温时，应进行水温控制；
5 冷却水泵宜与冷水机组一一匹配设置，可不设置备用泵；
6 冷却水管应根据当地的气候条件考虑保温处理。
软化水设备技术选型及配置要求简介一、产品简介水的软化就是采用离子交换树脂降低或接近全部去掉水中的钙、镁离子含量而达到降低水的硬度，阻止水垢沉积的一种方法。
当软化水设备中树脂吸附到一定量的钙、镁离子后必须进行再生。
用饱和的盐水把树脂里的钙镁离子置换出来，恢复树脂的软化交换能力，并将废液排出。
二、技术选型1.软化水用途：工艺用水、冷却补水、锅炉、钢铁冶炼行业、化工制药行业等;2.系统用水时间：间断用水/连续用水、小时用水量、最大用水量;3.源水水源、总硬度、浊度及污染指数;三、配置选择1.控制器：美国FLECK富莱克、AUTOTROL阿图祖自动控制阀或手动控制阀2.树脂罐：国产玻璃钢罐、金属内衬塑罐、不锈钢罐、进口软化罐3.设备运行控制：3.1.流量型：制备水量达到设定值时自动还原，可适用于所有的给水系统软水制备。
3.2.时间型：以时间为控制再生计量方式，适合用水量稳定的系统供水，最短还原再生周期为24小时。
四、组合类型1.单阀单罐：还原期间停止供水2小时或继续供原水(硬水旁通)。
2.单阀双罐：交替供水，一用一备型。
3.双阀双罐：交替供水，一用一备型。
4.双阀双罐：同时供水，交替再生。
注：如源水硬度>8mmol/L时，需加大一级选型;源水硬度>12mmol/L时，应采用二次软化或配合其它方法.五、设备特点1.自动化程度高，可定时、定流量自动再生，系统采用电脑在线监控，实现连续运行和再生工艺的全自动运作。
全程不受人工干扰，不会发生工序操作的提前或滞后。
而且，各工序的切换几乎是同步进行的，因此，整套装置准确、可靠、高效;省水、省盐、省电、省人工。
2.技术先进、运行稳定，出水质量高，设备结构紧凑、占地面积小、免维护、不需专人看管、系统配有定时器的多路通伺服阀集中运作及微电脑调控系统，可将再生时间设在半夜两点，避开高峰。
再生时，电脑可自动预算过去七天中系统平均制水量并和当前剩余量对比判断，再作出是否发出再生指令。
软化水设备如何选型软化水设备选型是确保水质处理效果和设备运行效率的关键步骤。
在选型过程中，需综合考虑原水硬度、处理量、设备性能、运行本钱以及维护便利性等因素。
本文将认真探讨软化水设备的选型原则和方法，帮忙读者更好地选择适合自身需求的软化水设备。
一、了解原水硬度原水硬度是软化水设备选型的紧要参考指标。
硬度高的水质含有较多的钙、镁等矿物质离子，对设备的处理本领要求更高。
因此，在选型前，需对原水进行硬度测试，了解水质情况，以便选择合适的软化水设备。
二、确定处理量处理量是软化水设备选型的另一个关键因素。
依据实际需求，确定每天或每小时需要处理的水量，以便选择具有充分处理本领的设备。
同时，还需考虑用水高峰期的处理量需求，确保设备能够满足最大用水量的要求。
三、比较设备性能在选型过程中，应对比不同品牌和型号的软化水设备性能。
重点关注设备的除硬效果、盐耗、再生周期以及运行稳定性等方面。
选择性能稳定、除硬效果好、盐耗低且再生周期长的设备，有助于提高水质处理效果和降低运行本钱。
四、考虑运行本钱运行本钱是软化水设备选型时不行忽视的因素。
在选择设备时，应综合考虑设备的能耗、盐耗以及维护本钱等。
选择能耗低、盐耗少且维护简便的设备，有助于降低长期运行本钱。
五、关注维护便利性软化水设备的维护便利性也是选型时需要考虑的因素之一、选择结构简单、操作方便、维护周期长的设备，可以降低维护难度和减少停机时间。
另外，还需考虑设备配件的供应情况，确保在需要时能够及时获得维护和修理和更换的配件。
六、了解售后服务软化水设备的售后服务也是选型过程中需要关注的紧要方面。
选择有良好售后服务保障的品牌和厂家，可以在设备使用过程中获得及时的技术支持和维护和修理服务，确保设备的正常运行和延长使用寿命。
软化水设备选型是一个综合考虑多个因素的过程。
在选型时，需充分了解原水硬度、处理量、设备性能、运行本钱以及维护便利性等方面的信息，以便选择适合自身需求的软化水设备。
软化水处理设备选型方案软化水处理设备选型方案软化水处理设备的标准工作流程主要包括：工作（有时叫做产水，下同）、反洗、吸盐（再生）、慢冲洗（置换）、快冲洗五个过程。
不同软化水设备的所有工序非常接近，只是由于实际工艺的不同或控制的需要，可能会有一些附加的流程。
任何以钠离子交换为根底的软化水设备都是在这五个流程的根底上发展来的（其中，全自动软化水设备会增加盐水重注过程）。
反洗：工作一段时间后的设备，会在树脂上部拦截很多由原水带来的污物，把这些污物除去后，离子交换树脂才能完全曝露出来，再生的效果才能得到保证。
反洗过程就是水从树脂的底部洗入，从顶部流出，这样可以把顶部拦截下来的污物冲走。
这个过程一般需要5-15分钟左右。
吸盐（再生）：即将盐水注入树脂罐体的过程，传统设备是采用盐泵将盐水注入，全自动的设备是采用专用的内置喷射器将盐水吸入（只要进水有一定的压力即可）。
在实际工作过程中，盐水以较慢的速度流过树脂的再生效果比单纯用盐水浸泡树脂的效果好，所以软化水设备都是采用盐水慢速流过树脂的方法再生，这个过程一般需要30分钟左右，实际时间受用盐量的影响。
慢冲洗（置换）：在用盐水流过树脂以后，用原水以同样的流速慢慢将树脂中的盐全部冲洗干净的过程叫慢冲洗，由于这个冲洗过程中仍有大量的功能基团上的钙镁离子被钠离子交换，根据实际经验，这个过程中是再生的主要过程，所以很多人将这个过程称作置换。
这个过程一般与吸盐的时间一样，即30分钟左右。
快冲洗：为了将残留的盐彻底冲洗干净，要采用与实际工作接近的流速，用原水对树脂开展冲洗，这个过程的最后出水应为达标的软水。
一般情况下，快冲洗过程为5-15分钟。
[软化水设备的日常应用]洗澡，水是最基本的，而水的硬度，让我们的享受打了折扣。
洗完澡后，我们就会发现，皮肤发紧，有点痒，用手一抓，会留下一道道白痕。
原因何在?因为硬水接触皮肤后，会留下一层肉眼看不见的水碱薄膜，阻塞毛孔，成为滋生杂质的温床——造成龟裂，搔痒和皮肤干燥，或是引发皮肤发红过敏。
各类软化水的标准、生成原理及控制按照GB1576工业锅炉水质标准要求，蒸汽锅炉的补给水硬度为≤0.03mmol/L，大于此值，便属于超标。
入口水压：0.18-0.6Mpa 工作温度：1-55℃源水硬度：<8mmol/L 操作方式：自动/手动出水硬度：≤0.03mmol/L 再生剂：NaCL 再生方式：顺流/逆流交换剂：001*7强酸性离子交换树脂控制方式：时间/流量工作电源：220V/50Hz随着工业生产和民用生活生产对水质要求的不断提高，涉及工业、民用、建筑系统专用的各种新型添加剂、软化水设备和除垢器不断涌现，。
涉及工业、民用、建筑系统用的全自动反冲洗过滤机、反渗透设备、全自动软化水装置、全自动除氧器、高频电子除垢器、反冲洗排污过滤电子处理仪、二氧化氯和紫外线消毒杀菌器；冷却循环水、锅炉水处理、游泳池等使用的缓蚀阻垢剂、杀菌灭藻剂、除垢剂等各种药剂应用在许多领域系统中且效果显著。
软化水设备的定义软化水设备，顾名思义即降低水硬度的设备，主要除祛水中的钙、镁离子，软化水设备在软化水的过程中，不能降低水中的总含盐量。
软化水设备的工作原理由于水的硬度主要由钙、镁形成及表示，故一般采用阳离子交换树脂(软水器)，将水中的Ca2+、Mg2+（形成水垢的主要成份）置换出来，随着树脂内Ca2+、Mg2+的增加，树脂去除Ca2+、Mg2+的效能逐渐降低。
当树脂吸收一定量的钙镁离子之后，就必须进行再生，再生过程就是用盐箱中的食盐水冲洗树脂层，把树脂上的硬度离子在置换出来，随再生废液排出罐外，树脂就又恢复了软化交换功能。
由于水的硬度主要由钙、镁形成及表示由于水的硬度主要由钙、镁形成及表示钠离子交换软化处理的原理是将原水通过钠型阳离子交换树脂，使水中的硬度成分Ca2+、Mg2+与树脂中的Na+相交换，从而吸附水中的Ca2+、Mg2+，使水得到软化。
如以RNa代表钠型树脂，其交换过程如下：2RNa + Ca2+ = R2Ca + 2Na+ 2RNa + Mg2+ = R2Mg + 2Na+ 即水通过钠离子交换器后，水中的Ca+、Mg+被置换成Na+。
软化水设备常见参数计算及取值软水设备再生完全至下一次失效的产水量，与树脂的工作交换容量、树脂填充量、原水的硬度及软化器的工作状况有关。
周期制水量Q=VR×K÷YD（m3），VR为树脂体积，m3；K为交换系数，mmol/L，400-1000，顺流再生取400-750，进水硬度大时，取较小值；YD为交换器进水硬度，mmol/L。
再生周期再生周期=周期产水量÷额定出水量比如1T纯水设备，周期产水量=24T，工作8小时，额定出水量=8T，24/8=3，即3天再生一次，工作12小时，额定出水量=12T，24/12=2，即2天再生一次。
反洗时间一般取10-15分钟，进水浊度大时，反洗时间取大值。
当进水浊度大于5FTU时，在交换器前应加装过滤器。
吸盐+慢洗时间T=（40-50）×HR（min），HR为交换罐内树脂填装高度。
盐箱补水时间顺流再生：T=0.45×VR÷补水速率，VR为树脂体积，m3；盐箱补水速率与进水压力有关，为保证盐箱内注水充足，建议实际补水时间大于计算值1-2分钟。
正洗时间T=12×HR（min），HR为交换罐内树脂填装高度。
正洗水量一般为3-6倍树脂填装量，一般情况下，正洗时间取10-15min，应正洗至出水水质符合要求为准。
交换系数=E/（k×1000）E：树脂工作交换容量（mol/m3），与树脂质量有关，顺流再生为800-900；k：安全系数，常取1.2-2，与进水硬度有关，硬度越高，k值越大。
再生时间再生的整个周期需要2个小时左右，根据实际情况，再生时间尽量设定在不需用水的时间。
树脂再生耗盐量理论上说，树脂再生耗盐量跟进水硬度是没有关系的，只跟树脂的工作交换容量有关。
以001×7阳树脂为例，001×7阳树脂的工作交换容量一般为800mol/m3。
经过交换失效后，每立方树脂再生需要的盐量为：800×1.5×58.5/850=82.5公斤(1.5为比盐耗，，850为食盐纯度乘1000，58.5为氯化钠分子量)。
空调定压罐补水泵软化水部分设备计算选型方法一、用户侧系统定压罐：Vc二负荷(KW)：1.163：(45T5)°C=m3(立方米)Vp=a 某 Vc 某△TG=0.0005A T :冷水取 15C 热水取 45CVc:?Vp：定压罐水量二、软化水补水系统：软化水出水能力按系统水量的1%计算。
三、软化水箱：软化水箱容积按系统水量的8〜24%计算，系统大时取低值。
一般取10%。
四、补水泵选型：补水泵的小时流量按系统总水量的 1.2%计算，补水泵依据末端系统最高点来计算。
一般采用一用一备。
五、冷冻泵的选择暖通水泵的选择：通常选用比转数n在130〜150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1〜1.2倍(单台取1.1,两台并联取1.2。
按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程(mH2O)：Hma 某二△P1+^P2+0.05L(1+K)△P1为冷水机组蒸发器的水压降。
△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。
L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2〜0.3,最不利环路较短时K值取0.4〜0.6高飞-设计(912620819)10:46:47冷冻水泵扬程实用估算方法这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。
1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。
2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。
若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。
目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。
3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。
它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。
□全自动软水器怎样选型软水器怎样选型？只要您了解并提供给我们技术部以下参数，就可以较准确的选择适合贵单位系统设备所要求的软化器了。
◇1．首先您要提供所需要使用软化水的系统是：采暖？冷却补水？工艺用水？蒸汽锅炉？钢铁冶炼行业？化工制药行业？◇2．系统用水时间：既运行时间/小时用水量/平均值/峰值/用户是否需要连续供水？若需要则选择单阀双罐或双控双床系列，否则可选单阀单罐系统。
◇3．源水总硬度？：水源是市政自来水？地下水？地表水源（江,河,湖水）您需提供使用地区的原水硬度。
对一定型号的软水器来说水硬度高，其周期制水量必然要少，由此而来导致再生频繁。
对树脂的使用寿命不利。
为避免这种情况出现，应加大树脂体积，这意味着选用加大型号的软水器。
如果您不了解所用水源的水质情况，您可以委托给我公司的分析实验室，我们提供免费的常规水质分析。
◇4、所需的软水单位流量（吨/小时）。
这由用户设备的性质和要求决定，以此选定标准型号的软水器；◇5、周期制水量的设定在软水器型号设定之后，根据原水硬度，所用树脂的交换工作容量就可以确定理论周期制说量（吨）。
软化设备选型须知◇1、控制器：完全采用美国FLECK富莱克、AUTOTROL阿图祖自动控制阀。
AQUAMATICYAKE雅克◇2、树脂罐：可供选择：国产RFP罐、金属内衬塑罐（PE内衬）进口（斯特洛）RFP罐◇3、设备运行控制形式：L—流量型：制备水量达到设定值时自动还原，可适用于所有的给水系统软水制备。
S—时间型：以时间为控制再生计量方式，适合用水量稳定的系统供水，最短还原再生周期为24小时。
◇4、可供选择的设备组合：⑴—单控单床：还原期间停止供水2小时或继续供原水（硬水旁通）。
⑵—单控双床：交替供水，一用一备型。
⑶—双控双床：交替供水，一用一备型。
⑷—双控双床：同时供水，交替再生。
⑸—多控几床：三个以上树脂罐并联使用，适合大型供水系统。
注：应根据所处理的原水硬度值选型。
如属高硬度水（＞8mmol/L时），建议加大一级选型；＞12mmol/L时，应采用二次软化或配合其它方法.我公司可免费为用户提供常规水质分析，外阜客户可通过邮寄方式。
