【物理】人教版九年级物理下册期中精选试卷检测（提高，Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．在复习电学知识时，小明在实验室做了“测量小灯泡的电功率”和“探究电流与电压、电阻的关系”的实验。

实验中，所用的电源电压为6V，小灯泡点的额定电压为3.8V，滑动变阻器的规格为“30Ω 1A”。

（1）在“测量小灯泡的电功率”的实验中，小明按图甲所示的电路图正确连接了电路。

闭合开关后，移动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示，则小灯泡的额定功率为____W。

（2）移动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的小灯泡的I-U图象。

由图象可知：当小灯泡两端的电压增大时，小灯泡的电阻______，如果小灯泡两端的电压为1.9V，则小灯泡的实际功率_______0.38W。

（3）在做“探究电流与电阻的关系”实验时，小明所用的四个定值电阻的阻值行别为5Ω、10Ω、15Ω、20Ω。

他直接利用测量小灯泡电功率时所连的电路进行实验，他把电路中的小灯泡取下，电路的其他元件连接方式不动，把四个定值电阻分别接入电路中进行探究。

如果要保证电路中各元件的安全，且用四个电阻都能顺利地完成实验，则定值电阻两端的电压应该在_______范围内选择。

【答案】1.52变大大于 2.4V~3V【解析】【详解】(1)[1]当电压为额定电压3.8V时，图乙中电流表小量程分度值为0.02A，示数为0.4A，灯的额定功率P额=U额I=3.8V×0.4A=1.52W(2)[2][3]在图丙中，分别作出图象上a、b两点的电压及对应的电流大小，如下图所示由图可看出，电压的增加的量U b-U a大于对应的电流增加的值量I b-I a，即电压增加的量比电流增加的要大，根据欧姆定律a ba ba bU UR RI I=<=所以，当小灯泡两端的电压增大时，小灯泡的电阻也变大；因在实际电压1.9V 下的电阻小于灯在额定电压3.8V 下的电阻，R 实<R 额，灯的实际功率2222()()1 1.52W0.38W 22444U U U P U P R R R R ==>=⨯===额额额额实额实实额实即小灯泡的实际功率大于0.38W 。

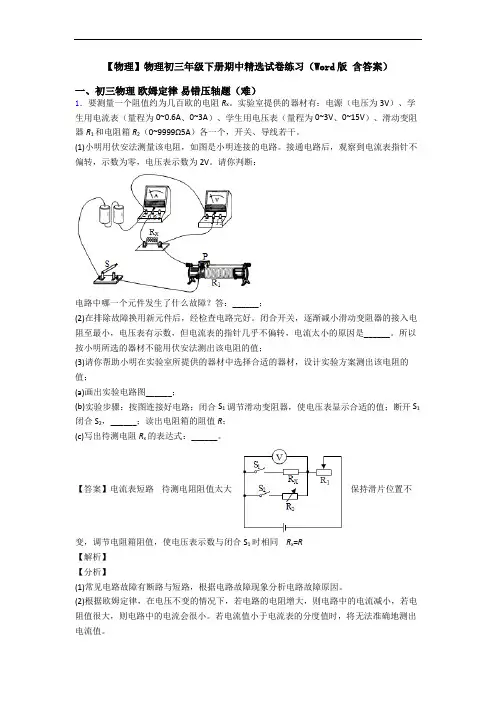

【物理】物理初三年级下册期中精选试卷练习（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．要测量一个阻值约为几百欧的电阻R x。

实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。

(1)小明用伏安法测量该电阻，如图是小明连接的电路。

接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。

请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。

闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。

所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。

【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。

(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。

若电流值小于电流表的分度值时，将无法准确地测出电流值。

(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。

【物理】人教版九年级物理下册期中精选试卷（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小华做“用电流表、电压表测电阻”实验，现有电源（电压小于24伏且保持不变）、待测电阻R x、电压表、电流表（只有0.6安量程可用）、滑动变阻器（标有“1安”字样）、阻值为10欧的定值电阻R1、阻值为30欧的定值电阻R2、开关及导线若干。

实验器材均完好．．．。

(1)小华经过思考，先进行一次实验测电源电压，实验电路图及闭合开关S后对应的电压表的示数如图所示。

小华实验所用电源电压为_________伏；(2)小华根据第一次实验结果进行思考后开始第二次实验，他正确串联电源、待测电阻、电流表、滑动变阻器和开关，然后把电压表并联接入电路。

闭合开关后，将变阻器滑片从一端滑到另一端的过程中，发现电流表示数由0.20安增大到0.58安，此过程中电压表示数减小了4.0伏。

当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，电压表示数为_______V，电流表示数为_________A。

根据图（a）、（b）所示电压表、电流表示数，计算待测电阻R x=__________Ω。

（3）小明分析了小华的实验数据与计算结果，他认为是小华电压表所选量程不对。

小明在小华电路基础上，将电压表换为另一量程并联在R x两端。

为了使实验过程中电表指针能不低于刻度盘的14，他应串联电阻___________（选填R1或R2），滑动变阻器阻值接入范围为____________。

【答案】6 4.0 0.2 10 R10~20Ω【解析】【分析】【详解】(1)[1]假设电压表的量程是0~15V，这时电压表的示数是7.5V，从电路图可以看到，这是一个串联电路，电压表并联在电阻R1两端，电路中的电流117.5V0.75A10ΩUIR===电阻R2两端的电压22=0.75A 30Ω22.5V U IR =⨯=电源电压127.5V 22.5V 30V 24V U U U =+=+=>这与题意不符合，所以电压表的量程不是0~15V ；那么电压表的量程是0~3V ，它的读数是1.5V ，电路中的电流11 1.5V 0.15A 10ΩU I R === 电阻R 2两端的电压 22=0.15A 30Ω 4.5V U IR =⨯=电源电压12 1.5V 4.5V 6V 24V U U U =+=+=<这与题意相符合，所以小华实验所用电源电压为6V 。

【物理】人教版九年级物理下册期中精选试卷检测题（WORD版含答案）一、初三物理欧姆定律易错压轴题（难）1．小明同学用如图甲所示的电路，探究“电流与电压和电阻的关系”，电源电压15V保持不变，滑动变阻器的规格是“50Ω1A”，满足测量需求的电流表、电压表各一个，阻值为10Ω、20Ω、30Ω、40Ω的定值电阻各1个。

(1)连接电路时开关应处于_____（填“断开”或“闭合”）状态。

(2)根据图甲所示的电路图，将图乙所示的实物图连接完整，要求闭合S后，滑片P向左移动时电流表示数变大。

（________）(3)小明先探究“电阻R一定时，电流与电压的关系”，他将阻值为10Ω的定值电阻作为R接入电路，闭合开关S，调节滑动变阻器滑片P，测出电阻两端电压及对应电流，记录0在下表中。

实验次序1234U 3.0 4.0 5.0 6.0VI0.300.410.59A①第3次实验时，电流表的读数如图丙所示，则此时流经电阻的电流为_____A。

②分析数据，可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成_____。

(4)小明再探究“电压U0一定，电流与电阻的关系”。

①他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入下表中。

②断开开关S，小明用20Ω的电阻代替10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接人电路的阻值_____（填“增大”或“减小”），他这样做的目的是：_____。

实验次序1234R/Ω10203040I/A0.600.300.200.15③老师指出上表的数据中有一组数据不符合实际，你认为这是实验次序_____的数据。

④若不更换实验器材和电路，在实验过程中小明为了能够利用上述4个定值电阻，顺利得到4组I、R数据、完成实验，所保持不变的电压U0的取值范围应满足_____。

【答案】断开；； 0.5；正比；增大；控制定值电阻两端的电压一定； 4； 6.67V~10V；【解析】【详解】(1)[1]连接电路时开关应处于断开状态；(2)[2]滑片P向左移动时电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，由表中数据，电压表示数为：U IR=⨯，=0.60A10Ω=6V故电压表选用大量程与电阻并联，连接如图所示：(3)[3]第3次实验时电流表的读数如图丙所示，电流表选用大量程，分度值为0.1A，则此时流经电阻的电流为0.5A；[4]分析数据，考虑到误差因素，电压与电流之比：3.0V ==10Ω0.30AU R I =， 故可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成正比； (4)[5][6]根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻变大，其分得的电压增大；探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律，移动滑片使滑动变阻器接入电路阻值变大，所以他这样操作的目的是控制定值电阻两端的电压一定；[7]因电源电压15V 保持不变，滑动变阻器的规格是“50Ω 1A ”，即变阻器的最大电阻为50Ω，在第4次实验中，根据电阻的串联和欧姆定律，电路的最小电流为：15V=0.167A 40Ω+50ΩU I R R =≈+最小滑定大，大于0.15A 故实验次序4的数据不符合实际；[8]滑动变阻器的规格是“50Ω 1A ”，表示变阻器允许的最大电流为1A ，因电流表选用大量程0−3A ，根据串联电路电流的规律，电路中允许通过的最大电流为1A ，由欧姆定律的变形公式UR I=，此时电路中的总电阻最小，所对应的定值电阻为最小电阻：1=10ΩR ，此时变阻器连入电路中电阻最小，分得的电压最小，故电压表的最大示数为：max max 1I =1A 10Ω=10V U R =⨯；当变阻器的最大电阻连入电路中时,变阻器分得的电压最大,根据串联电路电压的规律,电压表示数最小为min U ，根据串联电路电压的规律和分压原理：min min R U U U R -=滑定当变阻器的最大电阻为50Ω接入电路中时，对应的定值电阻最大为40Ω 即min min 15V 50Ω=40ΩU U -解得控制的最小电压min =6.67V U ； 所以U 0的取值范围应满足6.67V ~10V 。

【物理】人教版九年级下册物理期中精选试卷测试卷（含答案解析）一、初三物理欧姆定律易错压轴题（难）1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。

实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。

(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。

【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。

(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。

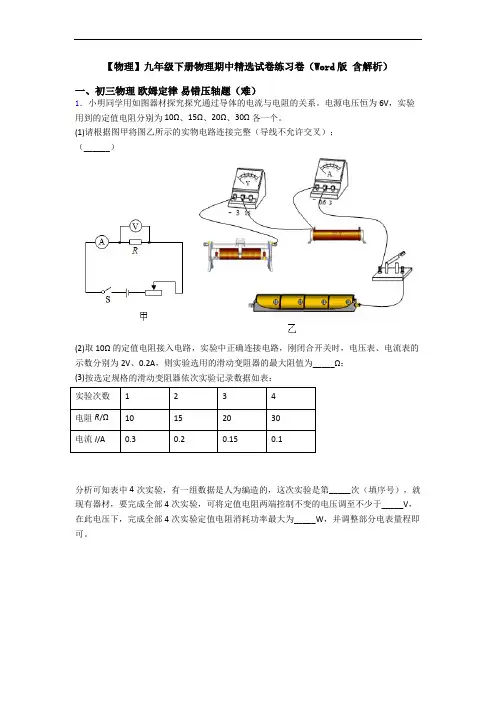

【物理】九年级下册物理期中精选试卷练习卷（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小明同学用如图器材探究探究通过导体的电流与电阻的关系。

电源电压恒为6V，实验用到的定值电阻分别为10Ω、15Ω、20Ω、30Ω各一个。

(1)请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）；（______）(2)取10Ω的定值电阻接入电路，实验中正确连接电路，刚闭合开关时，电压表、电流表的示数分别为2V、0.2A，则实验选用的滑动变阻器的最大阻值为_____Ω；(3)按选定规格的滑动变阻器依次实验记录数据如表：实验次数1234电阻R/Ω10152030电流I/A0.30.20.150.1分析可知表中4次实验，有一组数据是人为编造的，这次实验是第_____次（填序号），就现有器材，要完成全部4次实验，可将定值电阻两端控制不变的电压调至不少于_____V，在此电压下，完成全部4次实验定值电阻消耗功率最大为_____W，并调整部分电表量程即可。

【答案】 20 4 3.6 0.9【解析】【分析】【详解】(1)[1]根据电路图，将变阻器左下接线柱连入电路中，电阻与变阻器串联，电压表与电阻并联，如下所示：(2)[2]取其中一个电阻接入电路，实验中正确连接电路，即变阻器的最大电阻连入电路中，刚闭合开关时，电压表、电流表的示数分别为2V 、0.2A ，由串联电路电压的规律，则实验选用的滑动变阻器的最大阻值为6V-2V 200.2AV U U R I -===Ω滑大 (3)[3]当定值电阻为30Ω时，由电阻的串联规律，电路的最大电阻为30Ω+20Ω＝50Ω由欧姆定律，电路的最小电流为 6V =0.12A 50Ω0.10A U I R '==＞ 故第4次实验数据是人为编造的；[4]根据串联电路电压的规律及分压原理有V V R U U U R -=滑定方程左边为一定值，故右边也为一定值，当变阻器最大电阻连入电路中时，对应的定值电阻最大，电压表示数最小，即V V 6V 2030U U -Ω=Ω解得U V ＝3.6 V ，故要完成全部4次实验，可将定值电阻两端控制不变的电压调至不少于3.6 V ，并调整部分电表量程即可。

【物理】人教版九年级物理下册期中精选试卷测试卷附答案一、初三物理欧姆定律易错压轴题（难）1．小华做“用电流表、电压表测电阻”实验，现有电源（电压小于24伏且保持不变）、待测电阻R x、电压表、电流表（只有0.6安量程可用）、滑动变阻器（标有“1安”字样）、阻值为10欧的定值电阻R1、阻值为30欧的定值电阻R2、开关及导线若干。

实验器材均完好．．．。

(1)小华经过思考，先进行一次实验测电源电压，实验电路图及闭合开关S后对应的电压表的示数如图所示。

小华实验所用电源电压为_________伏；(2)小华根据第一次实验结果进行思考后开始第二次实验，他正确串联电源、待测电阻、电流表、滑动变阻器和开关，然后把电压表并联接入电路。

闭合开关后，将变阻器滑片从一端滑到另一端的过程中，发现电流表示数由0.20安增大到0.58安，此过程中电压表示数减小了4.0伏。

当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，电压表示数为_______V，电流表示数为_________A。

根据图（a）、（b）所示电压表、电流表示数，计算待测电阻R x=__________Ω。

（3）小明分析了小华的实验数据与计算结果，他认为是小华电压表所选量程不对。

小明在小华电路基础上，将电压表换为另一量程并联在R x两端。

为了使实验过程中电表指针能不低于刻度盘的14，他应串联电阻___________（选填R1或R2），滑动变阻器阻值接入范围为____________。

【答案】6 4.0 0.2 10 R10~20Ω【解析】【分析】【详解】(1)[1]假设电压表的量程是0~15V，这时电压表的示数是7.5V，从电路图可以看到，这是一个串联电路，电压表并联在电阻R1两端，电路中的电流117.5V0.75A10ΩUIR===电阻R2两端的电压22=0.75A 30Ω22.5V U IR =⨯=电源电压127.5V 22.5V 30V 24V U U U =+=+=>这与题意不符合，所以电压表的量程不是0~15V ；那么电压表的量程是0~3V ，它的读数是1.5V ，电路中的电流11 1.5V 0.15A 10ΩU I R === 电阻R 2两端的电压 22=0.15A 30Ω 4.5V U IR =⨯=电源电压12 1.5V 4.5V 6V 24V U U U =+=+=<这与题意相符合，所以小华实验所用电源电压为6V 。

【物理】人教版物理初三年级下册期中精选试卷测试与练习（word解析版）一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

【物理】人教版九年级物理下册期中精选试卷试卷（word版含答案）一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

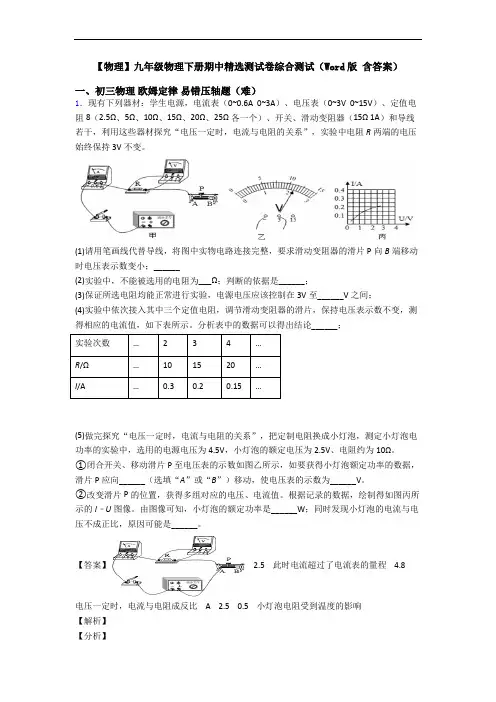

【物理】九年级物理下册期中精选测试卷综合测试（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

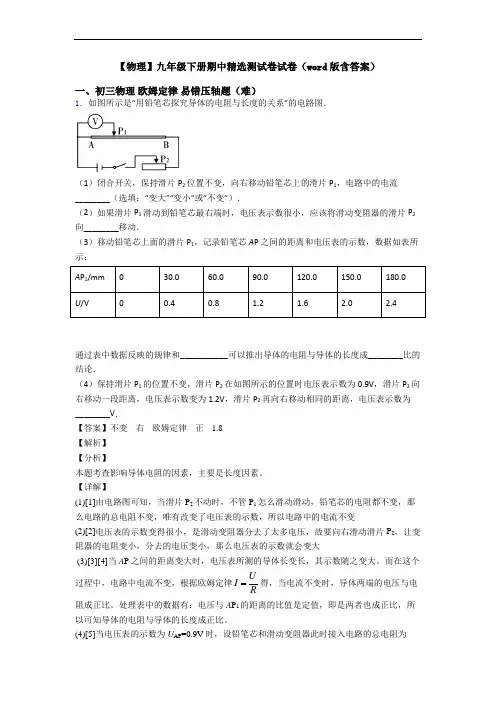

【物理】九年级下册期中精选测试卷试卷（word版含答案）一、初三物理欧姆定律易错压轴题（难）1．如图所示是“用铅笔芯探究导体的电阻与长度的关系”的电路图．（1）闭合开关，保持滑片P2位置不变，向右移动铅笔芯上的滑片P1，电路中的电流________（选填：“变大”“变小"或“不变”）．（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向________移动．（3）移动铅笔芯上面的滑片P1，记录铅笔芯A P之间的距离和电压表的示数，数据如表所示：A P1/mm030.060.090.0120.0150.0180.0U/V00.40.8 1.2 1.6 2.0 2.4通过表中数据反映的规律和___________可以推出导体的电阻与导体的长度成________比的结论．（4）保持滑片P1的位置不变，滑片P2在如图所示的位置时电压表示数为0.9V，滑片P2向右移动一段距离，电压表示数变为1.2V，滑片P2再向右移动相同的距离，电压表示数为________V．【答案】不变右欧姆定律正 1.8【解析】【分析】本题考查影响导体电阻的因素，主要是长度因素。

【详解】(1)[1]由电路图可知，当滑片P2不动时，不管P1怎么滑动滑动，铅笔芯的电阻都不变，那么电路的总电阻不变，唯有改变了电压表的示数，所以电路中的电流不变(2)[2]电压表的示数变得很小，是滑动变阻器分去了太多电压，故要向右滑动滑片P2，让变阻器的电阻变小，分去的电压变小，那么电压表的示数就会变大(3)[3][4]当A P之间的距离变大时，电压表所测的导体长变长，其示数随之变大。

而在这个过程中，电路中电流不变，根据欧姆定律UIR得，当电流不变时，导体两端的电压与电阻成正比。

处理表中的数据有：电压与A P1的距离的比值是定值，即是两者也成正比，所以可知导体的电阻与导体的长度成正比。

(4)[5]当电压表的示数为U AP=0.9V时，设铅笔芯和滑动变阻器此时接入电路的总电阻为R，A P段的电阻为R AP，电源电压为U，根据欧姆定律有APAPU UIR R==即是AP0.9V UR R=此为①式当电压表示数为U´AP=1.2V时，设变阻器减小的电阻为△R，同理有´´APAPU UIR R R==-∆即是1.2VAPUR R R=-∆此为②式解①②两式得，R=4△R此为③式将③式代入①式得，3.6VAPURR=∆当滑片P2再向右移动相同的距离，电压表的示数设为U´´AP，同理有´´´2APAPU UIR R R==-∆而将③式入上式，得´´113.6V 1.8V22APAPURUR==⨯=∆2．某小组同学准备探究“通过导体的电流与电压、电阻的关系”实验器材有：干电池2节，滑动变阻器（20Ω，1A）、电流表、电压表、开关各一个，不同阻值的定值电阻及导线若干，图甲是他们连接的实验电路。

【物理】人教版九年级物理下册期中精选试卷（提升篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．如图甲所示是一种常见的发光二极管，其电路符号如图乙所示.二极管的导电能性很特殊，它只允许电流从它的正极流向负极，不允许从负极流向正极，这很像自行车气流从打气筒流向车胎.小丽和小明认真查阅资料后，决定一起验证二极管的这一特殊导电性.（1）闭合开关前，滑片应位于________（选填“a”或“b”）端。

①当电源反接时（如图丙），无论怎么移动滑片，电流表都________（选填有或无）示数②当电源正接时（如图丁），闭合开关，观察发现电流表无示数，二极管也不发光，于是他们找来一电压表，接在c、d两端，发现电压表有示数，为1.4 V，电路无断路情况，移动滑片，发现电压表示数变大，电流表也有示数，对此，他们猜想当电源正接时二极管导电性能与它两端的电压大小有关．他们认真完成实验，并将记录的部分数据填入下表中。

电压/V 1.4 1.5 1.7 1.9 2.0 2.1 2.2 2.3 2.4 2.5电流/mA00 2.0 4.012.022.032.042.052.060.0（2）分析以上实验可知发光二极管具有________（选填“单”或“双”）向导电的特性。

（3）根据表中实验数据用描点法在所给的坐标纸上作出这个二极管的U－I图像________。

（4）当二极管两端的正向电压达到1.9 V后，二极管正常工作，从表格中收集到的数据以及U－I图像可以看出该二极管正常工作前后的导电情况的区别是_____________。

（5）若电源电压为5 V，当电流表示数为12.0 mA时，滑动变阻器接入电路的阻值为________Ω。

（6）使用发出两种色光的二极管，分别指示电动机正反两个转动方向，可以帮助操作人员及时发现电动机转动方向是否符合需要．为此小丽和小明设计了符合需要的模拟电路。

实验步骤：①接通开关，二极管a 导通，发红光，电动机正转。

【物理】人教版九年级物理下册期中精选试卷测试题（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．电源电压为6伏、待测电阻R x、标有“20欧1安”字样的滑动变阻器、电压表、电流表各一个（其表盘如图所示），电键及导线若干，所有器材均完好．他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中．他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为0.14安～0.26安．当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍．（1）请画出小闵连接的电路图；（____）（2）请完成将表格填空．物理量实验序号U x（伏）I x（安）电阻R x（欧）1____0.142________3____0.26【答案】【解析】据题意，当电流表示数为0.14A时，滑动变阻器连入电路中的电阻最大，最大值为20欧，此时滑动变阻器两端的电压为：U IR0.14A20Ω 2.8V==⨯=,当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍，此时电压表的示数为1.8V,因此电压表和滑动变阻器并联，故电路图如下：②当电流表的示数最小为时，此时滑动变阻器的阻值最大时，电压表的示数最大为2.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U1=U−U滑1=6V−2.8V=3.2V；由欧姆定律得：当移动变阻器滑片到某个位置时，由图甲知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.18A；电压表的量程为0∼3V，分度值为0.1V，示数为1.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U2=U−U滑2=6V−1.8V=4.2V；当电流表的示数最大为0.26A时，此时滑动变阻器连入电路的阻值为零时，电压表的示数最小为0V，则U3=U=6V；故答案为如下图：2．小明同学用如图器材探究探究通过导体的电流与电阻的关系。

【物理】九年级下册物理期中精选试卷测试与练习（word解析版）一、初三物理欧姆定律易错压轴题（难）1．某小组同学准备探究“通过导体的电流与电压、电阻的关系”实验器材有：干电池2节，滑动变阻器（20Ω，1A）、电流表、电压表、开关各一个，不同阻值的定值电阻及导线若干，图甲是他们连接的实验电路。

（1）闭合开关前，将滑动变阻器的滑片P移到B端这样操作的目的是为了_____（2）闭合开关后，他们移动滑动变阻器的滑片至某一位置，电压表示数为0.7V，电流表示数如图乙所示，接着继续探究，把所测数据填在了下表中实验次数12345电压U/V0.71 1.1 1.5 1.7电流I/A0.180.200.260.30①图乙中电流的示数为_____A。

②图丙是以电流I为纵坐标、电压U为横坐标建立的平面直角坐标系，请根据他们所测数据、在坐标系中描点，画出I﹣U图象，并标标记为a。

（________）（3）图丙中b、c、d三条I﹣U图象，是其他组同学选择5Ω、10Ω和20Ω的定值电阻，按图甲电路测量数据所画。

①单独分析图丙中每条I﹣U图象，可以得到的结论是_____。

②该小组同学发现，分析图丙中的I﹣U图象，还能得到：“当导体两端电压一定时，导体中的电流与导体的电阻成反比”这一规律。

请写出分析方法：_____。

③验证②中的规律，该小组的同学选择了5Ω、10Ω、20Ω的定值电阻，准备分别接入图甲电路，测量电流进行探究，有同学提议：既然探究时需要保持电阻两端电压不变，图甲中可以不用连接滑动变阻器和电压表。

他们按照提议分别将三只电阻由小到大接入电路，闭合开关后，读出电流表示数分别为0.42A，0.24A，0.13A，发现无法验证②中的规律。

于是他们计划仍按图甲进行探究，分析测量数据后，选定准备加在电阻两端的电压值U．为确保完成验证，则这个电压值U的范围为_____。

A．1.5V＜U≤3V B．1.3V＜U＜2.1V C．1.3V＜U≤2.6V D．2.1V＜U＜2.6V【答案】保护电路；0.12电阻一定时，电流与电压成正比见解析B【解析】【详解】(1)[1]为保护电路，闭合开关前，滑片必须处于最大阻值处，即应将滑动变阻器的滑片P移到B端；(2)①[2]图乙中电流表选用小量程，分度值为0.02A，电流表的示数为0.12A；②[3]图丙是以电流I为纵坐标、电压U为横坐标建立的平面直角坐标系，根据他们所测数据、在坐标系中描点，画出I−U图象，并标记为a，如下所示：(3)①[4]单独分析图丙中每条I−U图象，因为过原点的直线，故可以得到的结论是电阻一定时，电流与电压成正比；②[5]由上图知，当电压为0.8V时，对应的电流大小约为0.032A、0.066A、0.13A，结合电阻大小分别为20Ω、10Ω、5Ω，考虑到误差因素，电流与对应的电阻之积为一定值，故还能得到：当导体两端电压一定时，导体中的电流与导体的电阻成反比”这一规律；分析方法采用了控制变量法；③[6]根据欧姆定律I=UR有U=IR，3次实验中电阻的电压分别为2.1V、2.4V、2.6V，都小于电源电压3V，是因为电源有内阻的原因；设电源本身的电压为E，对外（R与R'串联）提供的电压为U，根据电阻的串联和欧姆定律可得，电路中的电流：I=ER R r +'+，由欧姆定律，R与R'获得的电压为：U=I(R+R′)=ER R r+'+×(R+R′)，故有:1 U =()R R rE R R+'+⨯+'=()R RE R R+⨯+''+()rE R R⨯+'=1E+rE×1R R+'，由数学知识得，对外提供的电压U的倒数与串联电阻（电源内阻r之外的电阻）的倒数为一次函数的关系，即为：1 U =k1R R+'+b，根据该小组的同学选择了5Ω、10Ω的定值电阻，电源内阻r之外的电阻获得的电压分别为2.1V、2.4V，将已知量代入上式：1 2.1V =k×15Ω+b，1 2.4V =k×110Ω+b，解方程组得：k=10Ω2.47V⨯，b=122.1V 2.47V-⨯，故这个一次函数关系式为：1U=10Ω2.47V⨯×1R R+'+122.1V 2.47V-⨯，他们计划仍按图甲进行探究，因要控制当电阻的电压值U为一定值，根据串联电路电压的规律，变阻器分的电压也为一定值，由分压原理，定值电阻和变阻器分得的电压之比为一定值，故当电阻为20Ω时，变阻器连入电路中的电阻最大为20Ω，此时的总电阻为40Ω，代入这个关系式：1 U =10Ω2.47V⨯×140Ω+122.1V 2.47V-⨯，解得：U=2.6V。

【物理】物理初三年级下册期中精选试卷达标检测（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．要测量一个阻值约为几百欧的电阻R x。

实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。

(1)小明用伏安法测量该电阻，如图是小明连接的电路。

接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。

请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。

闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。

所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。

【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。

(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。

若电流值小于电流表的分度值时，将无法准确地测出电流值。

(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。

【物理】人教版九年级物理下册期中精选试卷训练（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

【物理】人教版九年级物理下册期中精选试卷达标检测卷（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”。

（1）小军连接的电路有一处错误，请只改动一根导线，使电路连接正确（在应改动的导线上打“×”，用笔画线代替导线画出正确的接法）_______。

（2）图乙时他改正错误后某次实验的电流表和电压表示数，则小军选择的定值电阻是____Ω（保留一位小数）。

（3）小军进行了多次实验后，绘制了定值电阻的电流随电压变化的图象（如图丙所示）。

正确的图象是__（选填“A”或“B”）。

（4）小军看到实验桌上有一个额定电压为U的小灯泡，他想挑战只用一只电表测量该小灯泡的额定功率．小军又找来一个已知阻值的定值电阻R0和两个开关S1，S2，设计了如图丁所示的电路图，请补全小军的实验步骤。

①只闭合开关S和________（选填“S1”或“S2”），调节滑动变阻器的滑片，使电流表的示数为_________；②只闭合开关S和__________（选填“S1”或“S2”），保持滑动变阻器的滑片位置不变，读出此时电流表的示数为I；③则小灯泡的额定功率的表达式为：P额=_________（用字母U, I, R0,表示）。

【答案】 9.2 A S2 S1 UI﹣【解析】1)电压表应与电阻并联，如图所示：(2)由图乙知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.26A；电压表的量程为0∼3V，分度值为0.1V，示数为2.4V；所以定值电阻的阻值为R=9.2Ω； (3)由于是定值电阻，所以电流与电压成正比例，A正确，B错误；(4)首先只闭合S和S2，此时定值电阻与灯泡并联，灯泡正常发光时，定值电阻两端电压为U，所以此时电流表测量通过定值电阻的电流表示数应为I0，所以当电流表的示数为时灯泡正常发光；只闭合S和S1，此时电流表测量干路电流，则可知灯泡的额定电流I额I−I0I−；灯泡的额定功率P额U额I额U×(I−)UI−.2．小明探究铅笔芯的电阻大小与长度的关系时，找来一支铅笔芯，测量其长度并用两枚金属回形针夹住其两端进行实验。

【物理】九年级下册物理期中精选试卷练习卷（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

【物理】人教版九年级物理下册期中精选试卷同步检测（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。
