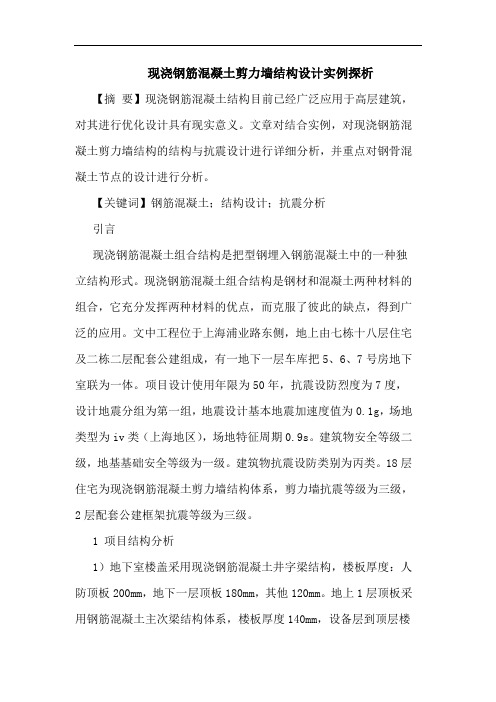

现浇钢筋混凝土剪力墙结构设计实例探析【摘要】现浇钢筋混凝土结构目前已经广泛应用于高层建筑，对其进行优化设计具有现实意义。
文章对结合实例，对现浇钢筋混凝土剪力墙结构的结构与抗震设计进行详细分析，并重点对钢骨混凝土节点的设计进行分析。
【关键词】钢筋混凝土；结构设计；抗震分析引言现浇钢筋混凝土组合结构是把型钢埋入钢筋混凝土中的一种独立结构形式。
现浇钢筋混凝土组合结构是钢材和混凝土两种材料的组合，它充分发挥两种材料的优点，而克服了彼此的缺点，得到广泛的应用。
文中工程位于上海浦业路东侧，地上由七栋十八层住宅及二栋二层配套公建组成，有一地下一层车库把5、6、7号房地下室联为一体。
项目设计使用年限为50年，抗震设防烈度为7度，设计地震分组为第一组，地震设计基本地震加速度值为0.1g，场地类型为iv类（上海地区），场地特征周期0.9s。
建筑物安全等级二级，地基基础安全等级为一级。
建筑物抗震设防类别为丙类。
18层住宅为现浇钢筋混凝土剪力墙结构体系，剪力墙抗震等级为三级，2层配套公建框架抗震等级为三级。
1 项目结构分析1）地下室楼盖采用现浇钢筋混凝土井字梁结构，楼板厚度：人防顶板200mm，地下一层顶板180mm，其他120mm。
地上1层顶板采用钢筋混凝土主次梁结构体系，楼板厚度140mm，设备层到顶层楼盖采用现浇钢筋混凝土梁板结构体系，室内除分户墙处设置次梁外，基本不设次梁，楼板厚度在电梯井和有次梁的处为120mm；其他区域均为200mm。
2）主要材料楼板钢筋采用热轧钢筋基本采用hrb400钢，d≤10时采用hpb 235钢，主结构梁、柱、墙钢钢筋采用hrb400钢。
附属结构钢筋采用hrb 335钢。
钢筋混凝土柱及剪力墙混凝土等级：c45—c60。
钢筋混凝土梁及楼板混凝土等级为c35。
2 计算模型结构计算混凝土等级如表1所示。
3 结构的抗震设计进行模型分析时，采用了刚性板假定。
地震信息：地震烈度为8.00度；场地类别为3类；设计地震分组为一组；特征周期为0.40s；框架的抗震等级为1级；剪力墙的抗震等级为1级；活荷质量折减系数取0.50；周期折减系数取0.90；结构的阻尼比为4.50%。
现浇框架结构混凝土浇筑及养护施工方案一、工程结构概况：<16搭接，≥16焊接主体结构：楼梯间和电梯间为现浇钢筋砼剪力墙，在单元隔墙和边轴有部分剪力墙结构，墙厚有200mm、250mm、300mm几种尺寸。
主楼部分框架柱以600mm*600mm为主，400mm*800mm、300mm*700mm辅之。
商网副楼部分均为400mm*400mm。
框架梁截面尺寸有200x400、450、500、550、600、650、700、800，300x700、550。
楼板厚度有110mm、130mm、150mm。
基础为管桩、承台及承台连梁，基础最深标高-3.6米，承台厚度有1.2m和1.35m两种，底标高一致。
1#楼为框架剪力墙结构，地下一层，基础为整体筏板基础。
该工程结构砼强度等级从C40~C25，具体部位详见下表：4#楼表--13#楼更为复杂，分为1~16轴表--23#楼17~21轴砼强度等级见下表表—3工程质量目标：合格。
二、质量控制措施：2.1 材料及主要机具：2.1.1 主体结构砼全部采用商砼。
要求所使用的材料必须复试合格，并且符合国家相关规定。
2.1.2 主要机具：混凝土运输罐车、商砼汽车式泵车、尖锹、平锹、混凝土吊斗、插入式振捣器、木抹子、长抹子、铁插尺、胶皮水管、铁板、串桶、塔式起重机等。
2.2 作业条件。
2.2.1 浇筑混凝土层段的模板、钢筋、预埋件及管线等全部安装完毕，经检查符合设计要求，并办完隐、预检手续。
2.2.2 浇筑混凝土用的架子及马道已支搭完毕，并经检查合格。
2.2.3 商砼公司已经按照设计要求搅制定量混凝土，并做好发货准备。
2.2.4 工长根据施工方案对操作班组已进行全面施工技术交底，混凝土浇筑申请书已被批准。
三、工艺流程；3.1，作业准备→混凝土搅拌→混凝土运输→柱、剪力墙、梁、板、楼梯混凝土浇筑与振捣→养护3.2 作业准备：浇筑前应将模板内的垃圾、泥土等杂物及钢筋上的油污清除干净，并检查钢筋的水泥砂浆垫块是否垫好。
剪力墙结构和框架结构的区别集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]剪力墙结构是用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各类荷载引起的内力，并能有效控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构称为剪力墙结构。
这种结构在高层房屋中被大量运用，所以，购房户大可不必为其专业术语所蒙蔽。
剪力墙结构。
钢筋混凝土的墙体构成的承重体系。
剪力墙结构指的是竖向的钢筋凝土墙板，水平方向仍然是钢筋混凝土的大楼板，大载墙上，这样构成的一个体系，叫剪力墙结构。
为什么叫剪力墙结构，其实楼越高，风和载对它的推动越大，那么风的推动叫水平方向的推动，如房子，下面的是有约束的，上面的风一吹应该产生一定的摇摆的浮动，摇摆的浮动限制的非常小，靠竖向墙板去抵抗，风吹过来，板对它有一个对顶的力，使得楼不产生摇摆或者是产生摇摆的浮度特别小，在结构允许的范围之内，比如：风从一面来，那么板有一个相当的力与它顶着，沿着整个竖向墙板的高度上相当于一对的力，正好相当于一种剪切，相当于用剪子剪楼而且剪楼的力越往上剪力越大，因此，把这样的墙板叫剪力墙板，也说明竖向的墙板不仅仅承重竖向的力还应该承担水平方向的风和载，包括水平方向的地震力和风对它的一个推动。
框架结构?框架结构住宅是指以钢筋混凝土浇捣成承重梁柱，再用预制的加气混凝土、膨胀珍珠岩、浮石、蛭石、陶烂等轻质板材隔墙分户装配成而的住宅。
适合大规模工业化施工，效率较高，工程质量较好。
框架结构由梁柱构成，构件截面较小，因此框架结构的承载力和刚度都较低，它的受力特点类似于竖向悬臂剪切梁，楼层越高，水平位移越慢，高层框架在纵横两个方向都承受很大的水平力，这时，现浇楼面也作为梁共同工作的，装配整体式楼面的作用则不考虑，框架结构的墙体是填充墙，起围护和分隔作用，框架结构的特点是能为建筑提供灵活的使用空间，但抗震性能差。
砌体结构砌体结构以砌体为主制作的结构称为砌体结构。
混凝土墙施工组织设计方案范本一、工程概况本工程为某住宅小区，位于XX市XX区，总建筑面积为XX平方米，包括多栋高层住宅楼及配套设施。
工程结构形式为钢筋混凝土剪力墙结构，混凝土墙体采用现浇施工。
二、编制依据1. 工程设计文件及施工图纸；2. 国家及地方相关规范、标准；3. 施工经验及类似工程案例；4. 施工现场实际情况。
三、工程目标1. 确保工程质量达到国家及地方相关规范、标准要求；2. 确保施工安全，杜绝安全事故；3. 确保施工进度，按期完成工程；4. 确保施工成本控制在预算范围内。
四、施工部署1. 组织机构部署：成立项目部，明确各部门及人员的职责和权限；2. 施工准备部署：做好施工前的准备工作，包括技术交底、人员培训、材料采购等；3. 施工流程部署：制定合理的施工流程，确保各工序衔接顺畅；4. 施工进度部署：制定详细的施工进度计划，确保按期完成工程。
五、主要材料、构件及机具投入计划1. 工程主要材料及构件计划：根据工程量及施工进度，合理采购混凝土、钢筋等材料；2. 主要施工机械机具投入计划：根据施工需要，合理配置混凝土泵送设备、模板、钢筋加工设备等。
六、施工进度计划及主要劳动力计划1. 施工进度计划：根据工程特点及施工条件，制定详细的施工进度计划，确保按期完成工程；2. 劳动力计划和安排：根据施工进度计划，合理配置各工种劳动力，确保施工顺利进行。
七、施工总平面布置及管理1. 主要临时用房、临时用地计划：根据施工现场实际情况，合理规划临时用房及临时用地；2. 现场用水、用电、场地排水：确保施工现场用水、用电安全，合理规划场地排水；3. 材料、构件堆放及施工道路现场围护：合理规划材料、构件堆放场地及施工道路，确保施工现场整洁、安全；4. 施工现场总平面布置图：绘制施工现场总平面布置图，明确各区域功能及布局。
八、主要分部分项工程施工方法和技术措施1. 混凝土墙体施工：采用现浇施工，确保混凝土墙体质量；2. 钢筋工程：严格按设计要求进行钢筋施工，确保钢筋连接质量；3. 模板工程：选用合适的模板材料，确保模板安装、拆除质量；4. 混凝土浇筑：采用泵送混凝土浇筑，确保混凝土浇筑质量；5. 施工缝处理：合理设置施工缝，确保施工缝处理质量。

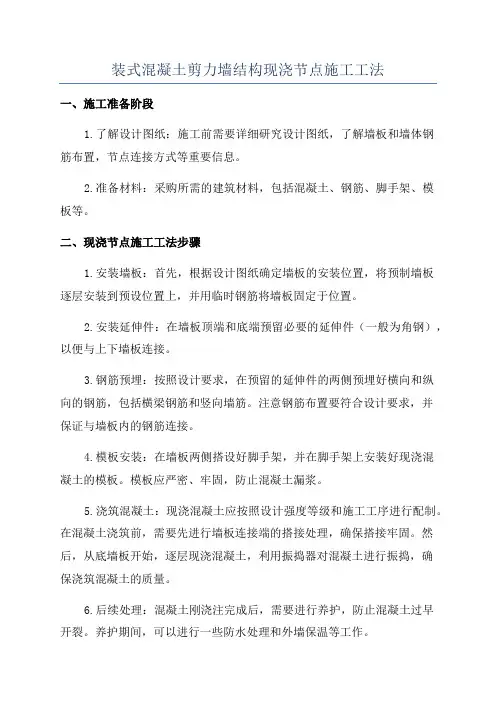

装式混凝土剪力墙结构现浇节点施工工法一、施工准备阶段1.了解设计图纸：施工前需要详细研究设计图纸，了解墙板和墙体钢筋布置，节点连接方式等重要信息。
2.准备材料：采购所需的建筑材料，包括混凝土、钢筋、脚手架、模板等。
二、现浇节点施工工法步骤1.安装墙板：首先，根据设计图纸确定墙板的安装位置，将预制墙板逐层安装到预设位置上，并用临时钢筋将墙板固定于位置。
2.安装延伸件：在墙板顶端和底端预留必要的延伸件（一般为角钢），以便与上下墙板连接。
3.钢筋预埋：按照设计要求，在预留的延伸件的两侧预埋好横向和纵向的钢筋，包括横梁钢筋和竖向墙筋。
注意钢筋布置要符合设计要求，并保证与墙板内的钢筋连接。
4.模板安装：在墙板两侧搭设好脚手架，并在脚手架上安装好现浇混凝土的模板。
模板应严密、牢固，防止混凝土漏浆。
5.浇筑混凝土：现浇混凝土应按照设计强度等级和施工工序进行配制。
在混凝土浇筑前，需要先进行墙板连接端的搭接处理，确保搭接牢固。
然后，从底墙板开始，逐层现浇混凝土，利用振捣器对混凝土进行振捣，确保浇筑混凝土的质量。
6.后续处理：混凝土刚浇注完成后，需要进行养护，防止混凝土过早开裂。
养护期间，可以进行一些防水处理和外墙保温等工作。
三、注意事项1.节点施工的质量关系到整体结构的安全性，必须严格按照设计图纸和施工规范进行执行。
2.墙板和延伸件的连接严禁出现空鼓、错位等情况，应保证其连接牢固。
3.钢筋的预埋要符合设计要求，不能出现错位、偏移等问题。
预埋钢筋应处理好与墙板内钢筋的连接。
4.混凝土的配制应严格按照设计强度等级和施工工序进行，确保混凝土质量达到要求。
5.混凝土浇筑过程中应注意均匀振捣，防止混凝土内部空洞和气孔。
6.混凝土完成后进行充分养护，防止混凝土过早开裂。
四、工法的优势1.现浇节点施工可以提高剪力墙的整体刚度和承载力，提高结构的抗震性能。
2.减少现场拼装工序，简化施工操作，提高施工效率。
3.节点处钢筋的现浇可以有效防止节点板与墙板之间的脱落，增加连接的刚度和强度。
钢筋混凝土剪力墙结构主体施工技术交底（一）工程概况某设计院高层职工住宅楼建筑面积37564.1M2，地面以上32层，无地下室，高102.3M，标准层层高3.1M。
基础采用现浇钢筋混凝土桩基，桩径为900MM、1100MM、1400MM三种。
结构形式采用现浇钢筋混凝土剪力墙体系，按8度抗震设防，首层至8层外墙厚280MM，内墙厚250MM，混凝土为C40，9层至21层外墙厚220MM，内墙厚200MM，混凝土为C35，22层以上外墙厚200MM，内墙厚160MM，混凝土为C30。
为了施工方便，楼板混凝土与剪力墙混凝土强度等级相同。
装修按一般民用住宅要求，外墙贴面砖，内墙面与顶板刮腻子喷浆，由用户自己进行精装修。
（二）施工准备1、材料（1）水泥：用32.5-42.5强度等级普通硅酸盐水泥。
（2）砂：中砂，含泥量不大于3%。
（3）石子：碎石，料径0.5-3.2CM，含泥量小于1%。
（4）钢筋：根据设计图纸要求的规格尺寸，预先加工成型钢筋。
（5）铁丝：可采用20-22号铁丝（火烧丝）或镀锌铁丝。
（6）控制混凝土保护层用的砂浆垫块、塑料卡。
（7）配套大模板：平模、角模，包括地脚螺栓及垫板，穿墙螺栓及套管，护身栏，爬梯及作业平台板等。
（8）脱模剂：BT—20长效脱剂。
2、主要机具（1）塔吊：QTZ80G塔吊一台，吊斗二个。
（2）施工电梯：SCD200/200T电梯二台。
（3）混凝土搅拌机：JG250-400L三台。
（4）小型机具：锤子、斧子、打眼电钻、活动扳子、手锯、水平尺、线坠、撬棍、钢筋钩子、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子、吊斗、磅秤、插入式振捣棒（高频）、铁锹、铁盘、木抹子、小平锹、水勺、水桶、胶皮水管等。
（5）大模板：由公司机厂加工制作，墙体模板配置一层结构层，楼板模板配置二层结构层，大模板施工图见图16-1。
3、技术准备熟悉建筑与结构施工图，掌握施工组织设计和施工方案技术要点，克服过去质量通病。
10层框架—剪力墙结构高层住宅楼设计内容简介本工程为五洲家园高层住宅楼设计。
此题目为真题，模拟设计，通过对此工程的设计，来完成具有建筑、结构、施工组织设计等内容的毕业设计任务。
本设计的建筑为十层，建筑面积为4934.84m2。
按7度抗震设防，采用现浇钢筋混凝土桩基础，主体结构为框架剪...<p >内容简介</p><p >本工程为五洲家园高层住宅楼设计。
此题目为真题，模拟设计，通过对此工程的设计，来完成具有建筑、结构、施工组织设计等内容的毕业设计任务。
本设计的建筑为十层，建筑面积为4934.84m2。
按7度抗震设防，采用现浇钢筋混凝土桩基础，主体结构为剪力墙，楼板及屋面现浇，室内地面为瓷砖地面，厕所为缸砖地面。
屋面防水层为PPC乙丙多层复合防水卷材，并设有保温层和隔气层。
内墙采用200厚陶粒空心砌块砌筑，普通摸灰; 外墙采用400厚陶粒空心砌块砌筑，装饰为贴瓷面砖。
内部设有两部楼梯和两部电梯，在楼梯间和电梯间布置剪力墙，为增加整体刚度，考虑在底部设置加强区。
屋面采用有组织排水。
结构形式采用-剪力墙结构，结构设计的计算部分以手算为主，并结合平面框架分析程序PKPM进行框架的计算。
并根据实际情况进行施工组织设计。
关键词：建筑外观、结构形式、施工组织设计</p><br /><p >文件组成及目录<p class='Lqv317'></p> </p><p ><p>摘要<br />Abstract<br />1 绪论 1<br />1.1 框架—剪力墙结构的优点 1<br />1.2 设计的目的、意义 1<br />1.3 设计任务 1<br />1.4 设计基本要求 2<br />2 建筑设计 2<br />2.1 总述 2<br />2.2 平面设计 2<br />2.3 剖面设计 2<br />2.4 立面设计 2<br />2.5 经济技术指标及建筑设计总说明 2<br />3 结构设计 3<br />3.1 工程概况 3<br />3.2 结构布置及计算简图 3<br />3.2.1 梁、板的截面尺寸 3<br />3.2.2 柱截面尺寸 3<br />3.2.3 剪力墙的布置 4<br />3.2.4 计算简图 4<br />3.3 重力荷载计算 5<br/>3.3.1 屋面荷载 5<br />3.3.2 楼面荷载 5<br />3.3.3 梁、柱、墙、门、窗、楼梯重力荷载 6<br />3.3.4重力荷载代表值 8<br />3.4 剪力墙、框架、连梁刚度计算 8<br />3.4.1 剪力墙刚度计算 8<br />3.4.2 框架剪切刚度计算 12<br />3.4.3 连梁的约束刚度 14<br />3.4.4 框架-剪力墙结构刚度特征值的计算 16<br />3.5 横向水平地震作用 16<br />3.5.1 结构基本自振周期T 16<br />3.5.2 水平地震作用 16<br />3.6 水平荷载作用下框架-剪力墙结构内力与位移计算 18 <p class='Lqv317'></p> <br />3.6.1 位移计算与验算 18<br />3.6.2 总框架、总剪力墙的内力计算 18<br />3.6.3 横向水平地震作用下构件的内力计算 21<br />3.7 竖向荷载作用下框架—剪力墙结构内力计算 26<br />3.7.1 计算单元及计算简图 26<br />3.7.2 荷载计算 29<br />3.7.3 内力计算 32<br />3.8 作用效应组合 36<br />3.8.1 结构抗震等级 36<br />3.8.2 框架梁弯矩和剪力设计值 36<br />3.8.3 框架柱弯矩、轴力及剪力设计值 40<br />3.8.4 剪力墙弯矩、轴力及剪力设计值 44<br />3.8.5 连梁弯矩及剪力设计值 45<br />3.9 构件截面设计 47<br />3.9.1框架梁 47<br />3.9.2 框架柱 48<br />3.9.2剪力墙 51<br />3.9.4 连梁 53<br />4设计概算 55<br />5 施工组织设计 68<br />5.1 工程概况 68<br />5.1.1 建筑特点 68<br />5.1.2 结构特点 68<br />5.1.3 水文地质状况 68<br />5.1.4 气候条件 69<br />5.2 施工准备工作计划 69<br />5.2.1 现场准备 71<br />5.2.2 技术准备 71<br />5.3 施工方案、施工方法、技术组织措施、文明施工和环保化施工 72<br />5.3.1 测量定位 72 <br />5.3.2 施工工艺流程 72<br />5.3.3 钢筋工程 72<br />5.3.4 模板工程 74<br />5.3.5 混凝土工程 75<br />5.3.6 砌筑工程 76<br />5.3.7 屋面工程 76<br />5.3.8 架子工程 77<br />5.3.9 装饰工程 78<br />5.3.10 门窗工程 78<br />5.3.11 文明施工 78<br />5.3.12 环境保护措施及方案 79<br />5.4 季节性施工措施 80<br />5.4.1 雨季施工的保证措施 80<br />5.4.2 冬季施工安排及保证措施 80<br />5.4.3 冬期施工分项工程施工措施 81<br />5.5 质量保证和安全措施、以及环境污染防护等措施 81<br />5.5.1 质量措施 81<br />5.5.2 安全措施 82<br />5.5.3 环境保护体系与措施 84<br />5.5.4 成品保护措施 84<br />5.6 降低成本措施 85<br />5.6.1 材料管理 85<br />5.6.2 机械管理 85<br />5.6.3 资金管理 86<br />5.6.4 技术措施 86<br />5.7 施工总平面图 86<br />5.7.1 主体施工平面图 87<br />5.7.2 装修施工平面图 88<br />6 结语 89<br />参考文献<br />致谢<spanclass='Lqv317'></span> </p><p><br />建筑图：<br />建施01：南正立面.DWG<br />建施02：一层平面图.DWG<br />建施03：I-I剖面图.DWG` <br />建施04：标准层平面图.DWG<br />建施05：十层平面图.DWG<br />建施06：北正立面.DWG </p><p><br />结构图：<br />结施01：首层结构布置图.DWG<br />结施02：第六层结构布置图.DWG<br />结施03：一层板配筋图.DWG<br />结施04：六层板配筋图.DWG<br />结施05：0.000-2.800梁平法施工图.DWG<br />结施06：14.400-17.3000梁平法施工图.DWG<br />结施07：0.000-2.800柱平法施工图.DWG<br />结施08：14.400-17.300柱平法施工图.DWG<br />结施09：标准层剪力墙配筋图.DWG<br /> <p class='Lqv317'></p> </p><P></P><p>数码时代下我国新闻摄影发展中存在的问题(开题报告+毕业论文8500字)<br />摘要<br />当代社会，视觉文化己经在全球迅速兴起，技术上出现了数码技术。

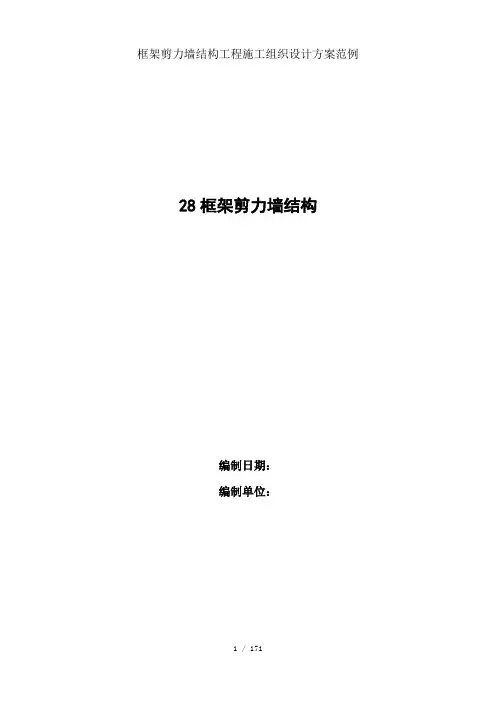

28框架剪力墙结构编制日期：编制单位：目录第一卷编制依据 (7)第二卷工程概况 (12)第一章 2.1 工程简介： (12)第二章 2.2 建筑设计概况： (12)第三章 2.3 结构设计概况： (14)第四章 2.4暖卫系统概况： (15)第五章 2.5电气专业设计概况： (15)第六章 2.6周围地形、地物概述： (16)第七章 2.7 施工用地和水、电等条件 (17)第三卷本工程施工难点和对策 (18)第一章 3.1 本工程施工难点： (18)第二章 3.2 解决难点的对策： (18)第四卷施工部署 (23)第一章 4.1 工程目标 (23)第二章 4.2 管理组织机构 (24)第三章 4.3 施工部署 (26)第四章 4.4 施工准备工作 (28)第五章 4.5 施工现场平面布置 (29)第五卷主要分部分项施工方案 (34)第一章 5.1测量方案 (34)第二章 5.4 模板工程 (57)第三章 5.5 混凝土工程： (63)第四章 5.6 防水工程： (69)第五章 5.7 土方回填： (73)第六章 5.8 脚手架工程： (74)第七章 5.9 砌筑工程 (79)第八章 5.10 楼地面工程 (81)第九章 5.11 内装修工程 (86)第十章 5.12 外装修工程 (94)第十一章 5.13门窗工程 (99)第十二章 5.14暖卫、通风工程 (105)第十三章 5.15电气工程 (118)第六卷施工进度计划 (131)第一章 6.1 总工期控制 (131)第二章 6.2主要分部工程工期安排 (131)第七卷工期保证措施 (132)第一章 7.1 工期目标： (132)第二章 7.2 工期保证措施： (132)第三章 7.3 加强工程进度的计划性： (133)第四章 7.4 采用“四新”技术，保证工程进度： (133)第五章 7.5 加强土建、水电专业的配合工作： (134)第六章 7.6 加强成品保护工作： (134)第八卷季节施工措施 (135)第一章 8.1雨期施工措施 (135)第二章 8.2冬期施工措施 (136)第九卷主要材料用量计划 (138)第十卷主要机具设备配备 (139)第一章 10.1 设备配置说明 (139)第二章 10.2 本工程所采用的主要机械设备表 (139)第三章 10.3拟投入本工程的试验和检测、测量仪器设备表: 140第十一卷质量保证措施 (142)第一章 11.1 质量目标： (142)第二章 11.2 质量保证体系 (142)第三章 11.3 组织保证措施 (143)第四章 11.4质量管理制度 (143)第一节 11.4.1 技术交底制度 (143)第二节 11.4.2 工序交接检制度 (143)第三节 11.4.3 隐蔽工程签证检查制度 (144)第四节 11.4.4 施工测量复核制度 (144)第五节 11.4.5 施工过程的质量三检制 (144)第六节 11.4.6 严格执行材料半成品、成品采购及验收制度 (144)第七节 11.4.7 仪器设备的标定制度 (145)第八节 11.4.8 质量奖惩制度 (145)第九节 11.4.9 坚持持证上岗制度 (145)第十节 11.4.10 实行质量否决制度 (146)第十一节 11.4.11 认真执行“样板制” (146)第十二节 11.4.12 做好施工中的协作配合工作 (146)第五章 11.5 技术保证措施 (146)第一节 11.5.1 技术资料管理： (147)第二节 11.5.2 工程测量 (147)第三节 11.5.3 钢筋工程 (148)第四节 11.5.4 模板工程： (149)第五节 11.5.5 混凝土工程： (150)第六节 11.5.6 防水工程： (153)第七节 11.5.7 暖卫工程： (153)第八节 11.5.8 电气工程： (154)第十二卷安全技术措施和保证制度 (156)第一章 12.1安全生产目标 (156)第二章 12.2安全生产保证体系 (156)第三章 12.3安全生产教育 (157)第四章 12.4安全技术措施和保证制度 (158)第五章 12.5工程安全措施 (159)第十三卷文明施工及环保措施 (164)第一章 13.1文明施工措施 (164)第二章 13.2环境保护措施 (165)第三章 13.3噪音控制措施 (165)第四章 13.4污水处理措施 (166)第五章 13.5降低扬尘措施 (167)第六章 13.6消防保卫措施 (167)第十四卷降低造价技术措施 (170)第一章 14.1技术措施： (170)第二章 14.2管理措施 (171)第一卷编制依据1.1建筑设计研究院设计的北师大教学楼结构、建筑、水暖、电气图纸：1.2 主要图集、标准、规程、规范：1.3主要法规：。
全现浇钢筋混凝土剪力墙结构楼施工组织设计一、项目概况本项目为一座全现浇钢筋混凝土框架结构楼，采用剪力墙结构作为抗震系统。
建筑高度为10层，每层高度为3.2米。
1.组织机构本项目施工组织设置建筑施工部、钢筋工程部、混凝土工程部、模板工程部、质量监督部、安全监督部，每个部门配备专职人员。
2.施工工序（1）地面准备工序：包括土方开挖、场地平整、基坑支护等工作。
（2）基础工程：包括地基处理、基础浇筑等工作。
（3）剪力墙施工：包括墙体模板制作安装、钢筋绑扎、混凝土浇筑等工程。
（4）地下室结构施工：包括地下室板、墙、柱等工程施工。
（5）地上结构施工：包括楼板、柱、梁等工程施工。
（6）封顶工程：包括屋面防水、屋面施工等工程。
（7）室内装饰：包括墙面、地面、天花板的处理等工程。
3.施工流程（1）地面准备工序：-土方开挖：按照设计要求进行开挖和边坡处理，保证基坑的稳定；-场地平整：平整基坑底面，打造良好的施工环境；-基坑支护：根据基坑深度和土壤情况选择合适的支护措施，防止塌方和变形。
（2）基础工程：-地基处理：进行地基加固和处理，保证基础的承载力和稳定性；-基础浇筑：按照施工图纸要求进行基础混凝土浇筑，保证基础质量。
（3）剪力墙施工：-墙体模板制作安装：根据设计要求制作墙体模板，并进行合理布置和安装；-钢筋绑扎：按照设计要求进行剪力墙内外钢筋的绑扎，确保钢筋的正确形位；-混凝土浇筑：按照墙体模板的安装情况进行施工，控制浇筑质量，确保混凝土的密实性和均匀性。
（4）地下室结构施工：-地下室板：按照设计要求进行地下室板的模板制作、钢筋绑扎和混凝土浇筑；-地下室墙：按照设计要求进行地下室墙的模板制作、钢筋绑扎和混凝土浇筑；-地下室柱：按照设计要求进行地下室柱的模板制作、钢筋绑扎和混凝土浇筑；（5）地上结构施工：-楼板：按照设计要求进行楼板的模板制作、钢筋绑扎和混凝土浇筑；-柱：按照设计要求进行柱的模板制作、钢筋绑扎和混凝土浇筑；-梁：按照设计要求进行梁的模板制作、钢筋绑扎和混凝土浇筑；（6）封顶工程：-屋面防水：按照设计要求进行屋面防水工程；-屋面施工：按照设计要求进行屋面施工。
混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、框架—剪力墙）
图集号：06G901-1
实行日期：二零零六年十二月一日
混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、框架—剪力墙、框支剪力墙结构）
图集号：03G101-1
实行日期：二零零六年十二月一日
混凝土结构施工图平面整体表示方法制图规则和构造详图
（筏形基础）
图集号：04G101-3
实行日期：二零零四年三月一日
混凝土结构施工图平面整体表示方法制图规则和构造详图
（独立基础、条形基础、桩基承台）
图集号：06G101-6
实行日期：二零零六年九月一日
混凝土结构施工图平面整体表示方法制图规则和构造详图
（现浇混凝土楼面与屋面板：适用于主体结构为混凝土结构及砌体结构）
图集号：04G101-4
实行日期：二零零四年十二月一日。
剪力墙结构是用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各类荷载引起的内力，并能有效控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构称为剪力墙结构。
这种结构在高层房屋中被大量运用，所以，购房户大可不必为其专业术语所蒙蔽。
?剪力墙结构。
钢筋混凝土的墙体构成的承重体系。
剪力墙结构指的是竖向的钢筋凝土墙板，水平方向仍然是钢筋混凝土的大楼板，大载墙上，这样构成的一个体系，叫剪力墙结构。
为什么叫剪力墙结构，其实楼越高，风和载对它的推动越大，那么风的推动叫水平方向的推动，如房子，下面的是有约束的，上面的风一吹应该产生一定的摇摆的浮动，摇摆的浮动限制的非常小，靠竖向墙板去抵抗，风吹过来，板对它有一个对顶的力，使得楼不产生摇摆或者是产生摇摆的浮度特别小，在结构允许的范围之内，比如：风从一面来，那么板有一个相当的力与它顶着，沿着整个竖向墙板的高度上相当于一对的力，正好相当于一种剪切，相当于用剪子剪楼而且剪楼的力越往上剪力越大，因此，把这样的墙板叫剪力墙板，也说明竖向的墙板不仅仅承重竖向的力还应该承担水平方向的风和载，包括水平方向的地震力和风对它的一个推动。
框架结构框架结构住宅是指以钢筋混凝土浇捣成承重梁柱，再用预制的加气混凝土、膨胀珍珠岩、浮石、蛭石、陶烂等轻质板材隔墙分户装配成而的住宅。
适合大规模工业化施工，效率较高，工程质量较好。
框架结构由梁柱构成，构件截面较小，因此框架结构的承载力和刚度都较低，它的受力特点类似于竖向悬臂剪切梁，楼层越高，水平位移越慢，高层框架在纵横两个方向都承受很大的水平力，这时，现浇楼面也作为梁共同工作的，装配整体式楼面的作用则不考虑，框架结构的墙体是填充墙，起围护和分隔作用，框架结构的特点是能为建筑提供灵活的使用空间，但抗震性能差。
砌体结构砌体结构以砌体为主制作的结构称为砌体结构。
它包括砖结构、石结构和其它材料的砌块结构。
分为无筋砌体结构和配筋砌体结构。
砌体结构在我国应用很广泛，这是因为它可以就地取材，具有很好的耐久性及较好的化学稳定性和大气稳定性，有较好的保温隔热性能。
土建施工主体结构工程全现浇剪力墙结构混凝土浇筑工程施工工序目录全现浇剪力墙结构混凝土浇筑工程 (1)一、施工准备 (1)二、质量要求 (2)三、工艺流程 (2)四、操作工艺 (2)五、成品保护 (3)六、应注意的质量问题 (3)全现浇剪力墙结构混凝土浇筑工程一、施工准备（一）作业条件1、已办完模板及施工缝的预检手续。
2、检查模板下口、洞口及角模处拼接，大面模板接接处是否严密，柱加固是否可靠，各种连接件及支撑是否牢固，是否按要求进行加固。
3、墙体钢筋应有可靠的定位与混凝土保护层措施。
4、施工缝处提前洇湿。
5、现场工长又对班组长交底，明确混凝土浇筑顺序，以及结合浆的数量。
6、“混凝土浇灌申请”已由现场工长填写完毕，并经施工单位技术负责人签字确认，报监理单位。
7、已经做好施工前具备的电力机械及通讯、人员等的准备。
（二）材料要求1、水泥：水泥品种、强度等级应根据设计要求确定。
质量符合现行水泥标准。
工期紧时可做水泥快测。
2、砂、石子：根据结构尺寸、钢筋密度、混凝土施工工艺、混凝土强度等级的要求确定石子粒径、砂子细度。
砂、石质量符合国家现行标准。
3、水：自来水或不含有害物质的洁净水。
4、外加剂：根据施工组织设计要求，确定是否采用外加剂。
外加剂必须经试验合格后，方可在工程上使用。
5、掺合料：根据施工组织设计要求，确定是否采用掺合料。
质量符合国家现行标准。
6、钢筋：钢筋的品种、级别、规格必须符合设计要求。
质量符合国家现行标准。
表面清洁无老锈和油污。
7、隔离剂：水质隔离剂。
（三）施工机具混凝土搅拌机、输送设备、一般需固定式混凝土泵、插入式振捣器（φ50，有效振捣直径375mm）、灰槽两个、溜槽、铁锹、半截水桶、泵管、布料杆等。
二、质量要求具体要求请参照本书“箱型基础工程”章节中“混凝土工程”相应部分。
三、工艺流程本工艺按预拌混凝土考虑。
作业准备→材料计量→搅拌→运输→浇结合砂浆→混凝土浇筑、振捣→拆模及养护四、操作工艺1、先根据浇筑段墙体轴线长度和墙厚计算出方量，搅拌与混凝土同配比的无石子砂浆，盛放在灰槽之中（一次不宜搅拌太多。
房屋结构类型房屋结构一般是指其建筑的承重结构和围护结构两个部分。
房屋在建设之前，根据其建筑的层数、造价、施工等来决定其结构类型。
各种结构的房屋其耐久性、抗震性、安全性和空间使用性能是不同的。
房屋建筑结构是指根据房屋的梁、柱、墙等主要承重构件的建筑材料划分类别。
一、房屋结构分类：主要有钢筋混凝土框架结构，剪力墙结构、框架剪力墙结构、框架筒体结构和筒体结构。
框架筒体结构和筒体结构应用于超高层建筑结构。
现浇钢筋混凝土结构框架结构一般由梁、板、柱所组成。
其特点是框架结构布置灵活，具有较大的室内空间，使用比较方便。
框架结构的楼板大多采用现浇钢筋混凝土板。
由于有框架结构的柱截面较大，不宜家具布置和装修，影响室内使用，以往在住宅建筑中采用较少。
结合框架结构特点，在新建住宅中出现了一种异形柱框架轻型住宅结构和短肢剪力墙结构体系。
异形柱框轻住宅与其他传统结构相比，具有以下特点：由T形边柱、十字形中柱、L形角柱组成框架受力体系，其柱间填充墙与体壁同厚，室内不出现柱楞便于使用，填充墙采用轻质保温隔热材料，因墙体减薄，与砌体结构相比可增加使用面积。
异形柱框轻住宅结构体系和短肢剪力墙结构体系在多高层住宅中的应用方面具有广阔的发展前景。
框架间的填充墙多采用轻质砌体墙。
这些轻质墙体材料种类较多，如非承重黏土空心砖，加气混凝土砌块，空心焦渣混凝土砌块、轻钢龙骨石膏板、石膏空心墙板及多中复合轻质隔墙板。
这些轻质墙体起围护和分隔空间的作用，装修时可以开洞或拆除。
常见的房屋结构有砖混结构、钢筋混凝土结构、框架结构、框剪结构、钢结构、核心筒结构等，各种结构有其自身的特点。
按建筑物以其结构类型的不同，可以分为砖木结构、砖混结构、钢筋混凝土结构和钢结构四大类。
建筑结构有六种类别：1、砖木结构：指建筑物中竖向承重结构的墙、柱等采用砖或砌块砌筑，楼板、屋架等用木结构。
承重的主要结构是用砖、木材建造的，如一幢房屋是木屋架、砖墙、木柱建造。
房屋两侧（指一排或一幢下同）山墙和前沿横墙厚度为一砖以上的砖木一等；房屋两侧山墙为一砖以上，前沿横墙厚度为半砖、板壁、假墙或其他单墙，厢房山墙厚度为一砖，厢房前沿墙和正房前沿墙不足一砖的为砖木二等；房屋两侧山墙以木架承重，用半砖墙或其他假墙填充，或者以砖墙、木屋架、瓦屋面、竹桁条组成的为砖木三等。
框架剪力墙施工组织设计1.施工流程设计：首先，需要确定施工的整体流程，包括准备工作、基础施工、墙体施工等。
根据工程进度和施工条件，将施工流程详细拆分为不同的阶段，并制定相应的施工计划。
2.人员组织与配备：在施工过程中，需要合理组织施工人员，包括项目经理、施工队长、技术人员等。
此外，还需要根据施工规模和工期合理调配施工人员，确保施工进度和质量。
3.施工机械设备：为提高施工效率和安全性，合理选用适当的施工机械设备。
例如，选用龙门吊、塔吊等大型起重设备进行物料的运输和安装；选用搅拌机、打孔机等辅助设备进行框架剪力墙的施工。
4.材料准备与采购：根据设计要求和施工计划，进行材料清单的编制，并选择合适的供应商进行材料采购。
确保材料的质量达到要求，并根据施工进度合理调配供应。
5.安全管理与质量控制：在施工过程中，需要严格遵守相关的安全规定，并进行安全培训与教育。
此外，还需要建立质量检查和控制机制，对施工过程进行监督和检验，确保施工质量符合要求。
6.施工现场布置与组织：对施工现场进行合理布置，确定施工临时设施的位置，如办公室、生活区和材料堆放区等。
此外，还需要对施工人员的出入口、通道、安全标识等进行布置，确保施工现场的安全和有序。
7.环保管理：在施工过程中，需要合理处理施工废物和污水，采取相应的环保措施，减少对环境的污染。
如合理设置固废收集点、废水处理设施等，确保施工过程对环境的影响最小化。
总之，框架剪力墙的施工组织设计是确保施工过程高效、安全和质量合格的重要环节。
需要考虑各个方面的因素，并根据具体情况进行合理的安排和组织。
只有在施工组织设计合理的基础上，才能够保证整个工程的顺利进行。
钢筋混凝土结构的类型钢筋混凝土结构分类一般是分为四种：框架结构、剪力墙结构、框架—剪力墙结构和筒体结构。
1.框架结构是利用梁、柱组成的纵、横向框架，承受竖向荷载及水平荷载的结构。
按施工方法可分为全现浇、半现浇、装配式和半装配式4种。
框架结构可使建筑平面的布置比较灵活，扩大建筑空间，方便建筑立面的处理。
但是，因为侧向刚度比较小，当层数过多时，就会产生过大的侧移，易引起非结构性构件如隔墙、装饰等破坏，而影响使用要求。
2.剪力墙结构是利用建筑物的纵、横墙体承受竖向荷载及水平荷载的结构。
纵、横墙体既可作为维护墙也可用于分隔房间墙。
剪力墙结构的优点是侧向刚度大，在水平荷载作用下侧移小。
其缺点是剪力墙间距小，建筑平面布置不方便，不太适用于要求大空间的公共建筑，结构自重也较大。
3.框架—剪力墙结构是在框架结构中设置适当剪力墙的结构，既具备了框架结构的优点，又综合了剪力墙结构的优势，在框架—剪力墙结构中，剪力墙主要承受水平荷载，由框架承担竖向荷载。
框架—剪力墙结构一般用于10～20层的建筑。
4.筒体结构筒体结构可分为框架—核心筒结构，框筒结构，筒中筒结构，多筒结构等。
框架—核心筒结构由内筒与外框架组成，这种结构受力很接近框架—剪力墙结构，适用于10～30层的房屋。
框筒结构及筒中筒结构，有内筒和外筒两种，内筒一般由电梯间\楼梯间组成，外筒一般为密排柱与窗裙梁组成，可视为开窗洞的筒体。
内筒与外筒用楼盖连接成一个整体，共同抵抗竖向荷载及水平荷载。
这种结构体系的刚度和承载力都很大，适用于30～50层的房屋。
钢筋混凝土结构主要是分三种：梁、板和柱，以上分类方法是从组合结构上来进行分类的，也可从设计能力、结点连接状态等方面来进行分类，在这里就不一一介绍了。
感谢您的阅读，祝您生活愉快。
