第六章挡土结构物上的土压力第一节概述第五章已经讨论了土体中由于外荷引起的应力，本章将介绍土体作用在挡土结构物上的土压力，讨论土压力性质及土压力计算，包括土压力的大小、方向、分布和合力作用点，而土压力的大小及分布规律主要与土的性质及结构物位移的方向、大小等有关，亦和结构物的刚度、高度及形状等有关。

一、挡土结构类型对土压力分布的影响定义：挡土结构是一种常见的岩土工程建筑物，它是为了防止边坡的坍塌失稳，保护边坡的稳定，人工完成的构筑物。

常用的支挡结构结构有重力式、悬臂式、扶臂式、锚杆式和加筋土式等类型。

挡土墙按其刚度和位移方式分为刚性挡土墙、柔性挡土墙和临时支撑三类。

1．刚性挡土墙指用砖、石或混凝土所筑成的断面较大的挡土墙。

由于刚度大，墙体在侧向土压力作用下，仅能发身整体平移或转动的挠曲变形则可忽略。

墙背受到的土压力呈三角形分布，最大压力强度发生在底部，类似于静水压力分布。

2．柔性挡土墙当墙身受土压力作用时发生挠曲变形。

3．临时支撑边施工边支撑的临时性。

二、墙体位移与土压力类型墙体位移是影响土压力诸多因素中最主要的。

墙体位移的方向和位移量决定着所产生的土压力性质和土压力大小。

E）1.静止土压力（墙受侧向土压力后，墙身变形或位移很小，可认为墙不发生转动或位移，墙后土体没E。

有破坏，处于弹性平衡状态，墙上承受土压力称为静止土压力E）2.主动土压力（a挡土墙在填土压力作用下，向着背离填土方向移动或沿墙跟的转动，直至土体达到主动平衡状态，形成滑动面，此时的土压力称为主动土压力。

3.被动土压力（p E ）挡土墙在外力作用下向着土体的方向移动或转动，土压力逐渐增大，直至土体达到被动极限平衡状态，形成滑动面。

此时的土压力称为被动土压力p E 。

同样高度填土的挡土墙，作用有不同性质的土压力时，有如下的关系：p E >0E > a E在工程中需定量地确定这些土压力值。

Terzaghi （1934）曾用砂土作为填土进行了挡土墙的模型试验，后来一些学者用不同土作为墙后填土进行了类似地实验。

挡土结构物上的土压力什么是挡土结构物？挡土结构物是指用来抵御土压力并保护基础结构的墙壁或其他结构物。

这种结构物可以分为许多不同的类型，包括重力墙、地埋墙和垂直筏壁等。

挡土结构物通常被用来防止土壤滑坡或侵蚀，尤其是在土地较为松散且土壤水分较高的地区。

在建筑或基础工程项目中，挡土结构物可以承担重要的工程任务，确保所建建筑物的稳定和安全。

土压力是什么？土压力是指土壤施加的压力，这种压力会影响到与土壤接触的任何结构体。

挡土结构物是在这种压力之下建造的，因此挡土结构物的设计和建造必须考虑并充分利用这种压力。

土压力的大小取决于多种因素，如土壤类型和含水量、土壤深度、地表坡度和结构体建设深度等。

在设计和建造挡土结构物时，必须尽可能准确地估算关键参数来确保挡土结构物的稳定性和耐用性。

挡土结构物上的土压力在挡土结构物的设计、开挖和建造过程中，关于土压力的问题是至关重要的。

特别是在挡土结构物顶部，土压力可以对挡土结构物的稳定性、耐用性和整体效率产生重大影响。

在挡土结构物底部，土的压力是由土重引起的，而在土墙顶部，则受到来自地面上各种不同力量产生的土压力。

在土墙上方的土层中，每一层土不但会受到离它更靠近土墙的土层的压力，而且还要受到地表负荷的压力。

这种土压力可以通过建造一种叫做反弓形结构的墙体来缓解。

这种结构最常见的形式是向外倾斜的墙体上部，在其底部有一个反弓形的凸出部分，这可以将土壤的压力转移到更深的地下部分，从而减少墙体的压力。

如何计算土压力？计算土压力是确保挡土结构物稳定性和耐用性的关键之一。

通常使用的方法是使用弹性土壤力学理论，结合实际现场数据来进行数学计算。

在实践中，通常使用c-φ模型来计算土壤的抗剪强度，其中c是剪切强度常数，φ是土壤内摩擦角。

在一些情况下，也可以使用其他模型和方法来计算土壤的弹性和应变行为。

在计算土压力时，还必须考虑到土壤的含水量、土壤与结构体的摩擦系数和几何形状等其他因素。

这些因素在不同的情况下会影响土壤的受力特性，从而影响挡土结构物的稳定性和内部力学行为。

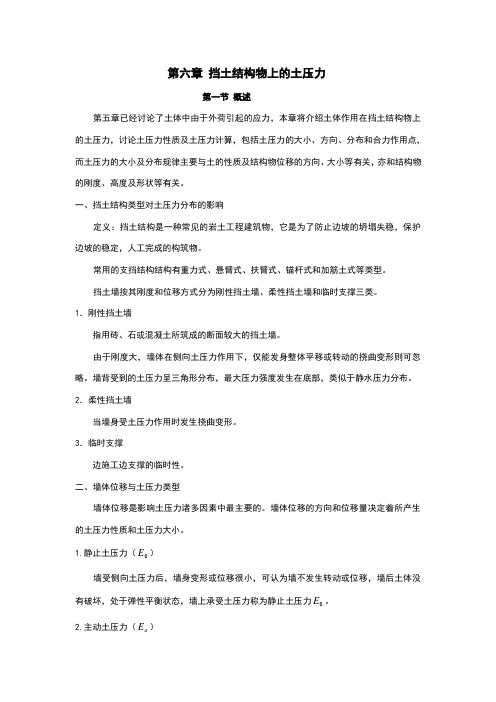

第六章 挡土结构物上的土压力第一节 概述第五章已经讨论了土体中由于外荷引起的应力，本章将介绍土体作用在挡土结构物上的土压力，讨论土压力性质及土压力计算，包括土压力的大小、方向、分布和合力作用点，而土压力的大小及分布规律主要与土的性质及结构物位移的方向、大小等有关，亦和结构物的刚度、高度及形状等有关。

一、挡土结构类型对土压力分布的影响定义：挡土结构是一种常见的岩土工程建筑物，它是为了防止边坡的坍塌失稳，保护边坡的稳定，人工完成的构筑物。

常用的支挡结构结构有重力式、悬臂式、扶臂式、锚杆式和加筋土式等类型。

挡土墙按其刚度和位移方式分为刚性挡土墙、柔性挡土墙和临时支撑三类。

1．刚性挡土墙指用砖、石或混凝土所筑成的断面较大的挡土墙。

由于刚度大，墙体在侧向土压力作用下，仅能发身整体平移或转动的挠曲变形则可忽略。

墙背受到的土压力呈三角形分布，最大压力强度发生在底部，类似于静水压力分布。

2．柔性挡土墙当墙身受土压力作用时发生挠曲变形。

3．临时支撑边施工边支撑的临时性。

二、墙体位移与土压力类型墙体位移是影响土压力诸多因素中最主要的。

墙体位移的方向和位移量决定着所产生的土压力性质和土压力大小。

1.静止土压力（0E ）墙受侧向土压力后，墙身变形或位移很小，可认为墙不发生转动或位移，墙后土体没有破坏，处于弹性平衡状态，墙上承受土压力称为静止土压力0E 。

2.主动土压力（a E ）挡土墙在填土压力作用下，向着背离填土方向移动或沿墙跟的转动，直至土体达到主动平衡状态，形成滑动面，此时的土压力称为主动土压力。

3.被动土压力（p E ）挡土墙在外力作用下向着土体的方向移动或转动，土压力逐渐增大，直至土体达到被动极限平衡状态，形成滑动面。

此时的土压力称为被动土压力p E 。

同样高度填土的挡土墙，作用有不同性质的土压力时，有如下的关系：p E >0E > a E在工程中需定量地确定这些土压力值。

Terzaghi （1934）曾用砂土作为填土进行了挡土墙的模型试验，后来一些学者用不同土作为墙后填土进行了类似地实验。

地基土压力理论在公路工程中常遇到挡土结构物（或称挡土墙），其作用都是用来挡住墙后的填土并承受来自填土的压力，在设计挡土墙的断面尺寸和验算其稳定性时，必须计算出作用在墙上的土压力。

土压力的大小不仅与挡土墙的高度、填土的性质有关，而且与挡土墙的刚度和位移有关。

当挡土墙离开填土移动，墙后填土达到极限平衡状态（或破坏）时，作用在墙上的土压力称为主动土压力，它是土压力中的最小值。

当挡土墙向填土挤压，墙后填土达到极限平衡状态时，作用在墙上的土压力称为被动土压力，它是土压力中的最大值。

作用在挡土墙上的土压力可能是主动土压力与被动土压力之间的任一数值，这取决于墙的移动情况。

挡土墙完全没有侧向移动时的土压力，称为静止土压力。

本节将介绍土体作用在挡土结构物上土压力的计算。

一、朗肯土压力理论朗肯（Rankine）在19世纪提出的朗肯土压力理论，假设挡土墙背面竖直而且光滑。

在表面水平时的半无限无黏性土中，若整个土体发生侧向拉伸达到主动极限平衡状态时，侧向压力σx 小于竖向压力σz，土的自重应力为大主应力，侧向压力即主动土压力为小主应力；若整个土体发生侧向挤压达到朗肯被动极限平衡状态，侧向压力σx 大于竖向压力σz，土的自重应力为小主应力，侧向压力即被动土压力为大主应力，由极限平衡条件得出主、被动土压力。

贝尔（Bell）和里骚（Resal）分别将朗肯理论推广到黏性填土。

式中 Ka——朗肯主动土压力系数，；Kp——朗肯被动土压力系数，；γ——土的容重；φ——土的内摩擦角；c——土的凝聚力；z——墙顶以下深度；q——填土表面均布荷载。

主动土压力合力）/3处。

作用点位于墙底面以上（H－z作用点在梯形的形心处。

被动土压力合力作用点在梯形的形心处。

式中 H——墙高。

二、库伦土压力理论库伦18世纪提出了无黏性土的库伦土压力理论。

库伦理论确定挡土墙上的土压力，不是考虑单元土体的平衡，而是考虑整个滑体上力的平衡，求出主动和被动土压力。

如图4-24所示，当墙向前移动时，假定破坏面为AC，它与水平面的夹角为θ，则作用在沿动棱体ABC上的力有：①滑动棱体ABC的重量W；②破坏面AC上的反力R，R的方向与破坏面法线的夹角为φ；③墙背面AB对滑动棱体的反力P（大小等于土压力，方向与墙背面的法线夹角为φ）。
