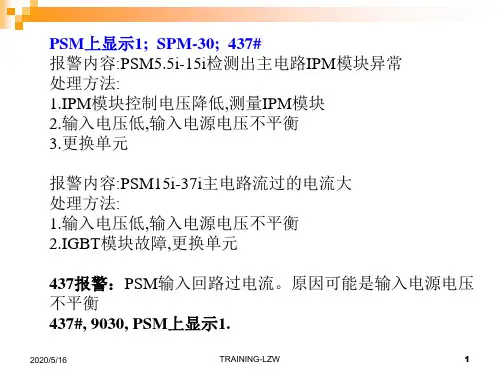

3.控制印刷电路板故障.请更换控制印刷电路板或主轴放大器.4.电机(内部温度传感器)故障,请更换电机.电源PSM：一、系统报警显示SV443,SP9059,电源模块PSM上报警显示2报警内容:PSM内部排风扇失效.（电源模块内部风扇故障）处理方法: 观察冷却风扇的状态.更换风扇,更换侧板443报警：PSM内部排风扇停止。
β系列SVU内部排风扇失效。
FANUC系统常见报警中文对照及解决方法1.AL-01：伺服报警尘埃这个报警表示伺服电机遇到了尘埃问题。
解决方法是清洁伺服电机，并确保其周围环境清洁。
2.AL-02：伺服报警过载这个报警表示伺服电机遇到过载问题。
解决方法是检查伺服电机和相关设备的负载情况，确保其在正常范围内。
3.AL-03：伺服报警过温这个报警表示伺服电机遇到过温问题。
解决方法是检查散热装置是否正常工作，安装风扇或增加散热片等，并减少伺服电机的负载。
4.AL-04：伺服报警驱动断开这个报警表示伺服电机的驱动断开。
解决方法是检查伺服电机的连接线路是否正常，确保电缆连接牢固。
5.AL-05：伺服报警电源断开这个报警表示伺服电机的电源断开。
解决方法是检查伺服电机的电源线路是否正常，确保电源连接牢固。
6.AL-06：伺服报警过流这个报警表示伺服电机遇到过流问题。
解决方法是检查伺服电机和相关设备的电流情况，确保其在正常范围内。
7.AL-07：伺服报警过压这个报警表示伺服电机遇到过压问题。
解决方法是检查伺服电机和相关设备的电压情况，确保其在正常范围内。
8.AL-08：伺服报警欠压这个报警表示伺服电机遇到欠压问题。
解决方法是检查伺服电机和相关设备的电压情况，确保其在正常范围内。
9.AL-09：伺服报警过热这个报警表示伺服电机遇到过热问题。
解决方法是检查散热装置是否正常工作，安装风扇或增加散热片等，并减少伺服电机的负载。
10.AL-10：伺服报警驱动电流异常这个报警表示伺服电机驱动电流异常。
解决方法是检查伺服电机的驱动器和电缆连接是否正常，并确保电缆连接牢固。

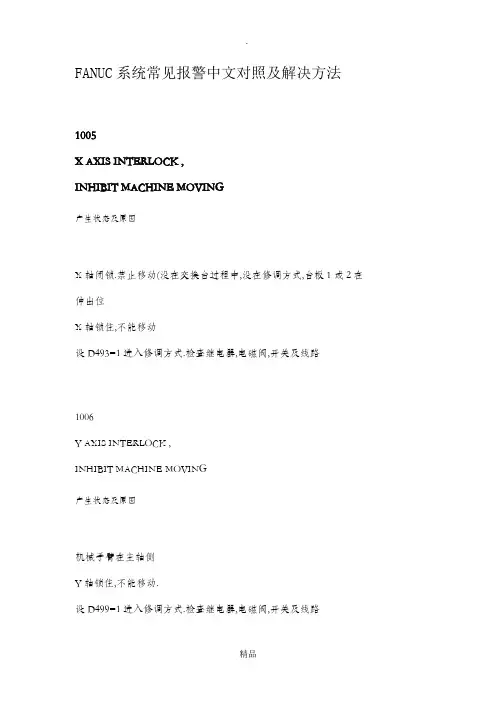

FANUC系统常见报警中文对照及解决方法1005X AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因X轴闭锁.禁止移动(没在交换台过程中,没在修调方式,台板1或2在伸出位X轴锁住,不能移动设D493=1进入修调方式.检查继电器,电磁阀,开关及线路1006Y AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因机械手臂在主轴側Y轴锁住,不能移动.设D499=1进入修调方式.检查继电器,电磁阀,开关及线路1007Z AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因机械手臂在主轴側ZY轴锁住,不能移动.设D499=1进入修调方式.检查继电器,电磁阀,开关及线路1010SPINDLE TOOL NOT CLAMP产生状态及原因主轴刀具未夹紧。
主轴不能旋转。
检查主轴刀具夹紧开关，确认动作正常后，同时按下键和键，清除报警。
1011SPINDLE TOOL NOT UNCLAMP产生状态及原因主轴刀具未松开。
主轴不能旋转。
检查主轴刀具松开开关，确认动作正常后，同时按下键和键，清除报警。
1012SPINDLE ORIENTAL NOT COMPLETE产生状态及原因主轴定向未完成(F45.7没输出)。
不能进行刀具交换。
检查主轴定向开关是否工作正常。
1013M FUNCTION DID NOT COMPLETE产生状态及原因在执行M功能时，可能是某个M代码未执行完．程序加工不能正常进行．检查是哪一个M功能未执行。
1014SPINDLE IS NOT AT GEAR POSITION产生状态及原因主轴不在档位。
主轴不能正常旋转,与主轴相关的动作不能执行。
检查主轴高、低档开关及电磁阀。
同时按下键和键，清除报警。
1015SPINDLE CHANGE ERRORFORM HIGH GEAR TO LOW GEAR产生状态及原因主轴由高档变低档错误。

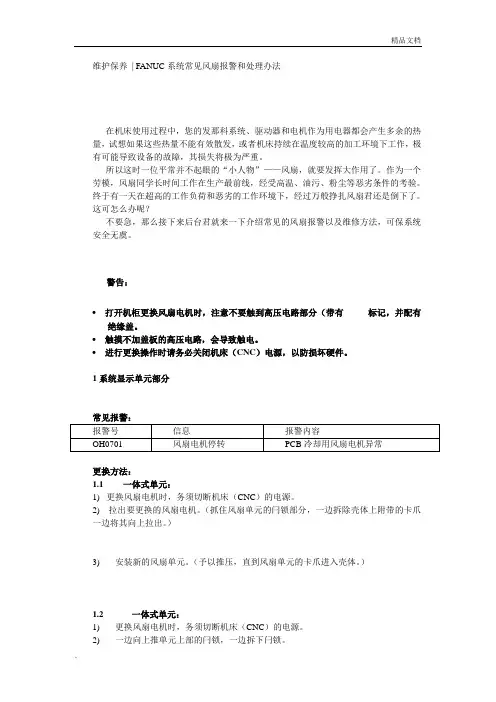

维护保养| FANUC系统常见风扇报警和处理办法在机床使用过程中，您的发那科系统、驱动器和电机作为用电器都会产生多余的热量，试想如果这些热量不能有效散发，或者机床持续在温度较高的加工环境下工作，极有可能导致设备的故障，其损失将极为严重。
所以这时一位平常并不起眼的“小人物”——风扇，就要发挥大作用了。
作为一个劳模，风扇同学长时间工作在生产最前线，经受高温、油污、粉尘等恶劣条件的考验。
终于有一天在超高的工作负荷和恶劣的工作环境下，经过万般挣扎风扇君还是倒下了。
这可怎么办呢？不要急，那么接下来后台君就来一下介绍常见的风扇报警以及维修方法，可保系统安全无虞。
警告：•打开机柜更换风扇电机时，注意不要触到高压电路部分（带有标记，并配有绝缘盖。
•触摸不加盖板的高压电路，会导致触电。
•进行更换操作时请务必关闭机床（CNC）电源，以防损坏硬件。
1系统显示单元部分常见报警：更换方法：1.1一体式单元：1) 更换风扇电机时，务须切断机床（CNC）的电源。
2) 拉出要更换的风扇电机。
（抓住风扇单元的闩锁部分，一边拆除壳体上附带的卡爪一边将其向上拉出。
）3) 安装新的风扇单元。
（予以推压，直到风扇单元的卡爪进入壳体。
）1.2一体式单元：1) 更换风扇电机时，务须切断机床（CNC）的电源。
2) 一边向上推单元上部的闩锁，一边拆下闩锁。
3) 使手指抵接于风扇单元的正面下部，提起风扇单元。
4) 照此状态提起单元，直到风扇单元倾斜30 度左右。
5) 朝你的跟前斜上方拔出风扇单元。
6) 呈30 度倾角插入新的风扇单元，直到其碰到主体部分内壁面。
7) 轻轻地放下风扇单元，将其置于主体部分上面。
8) 由上方按压风扇单元上部靠近你跟前的一侧，使风扇单元与主体部分上部耦合。
9) 按下风扇单元上部的闩锁，锁定闩锁。
10) 通电，确认不再发生风扇报警，且两扇风扇均在旋转。
2驱动模块部分更换方法：2.1报警代码2 (PSM, PSMR)：1) 内容控制电路部的冷却风扇停止。
F A N U C系统常见风扇报警和处理办法IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】维护保养|F A N U C系统常见风扇报警和处理办法在机床使用过程中，您的发那科系统、驱动器和电机作为用电器都会产生多余的热量，试想如果这些热量不能有效散发，或者机床持续在温度较高的加工环境下工作，极有可能导致设备的故障，其损失将极为严重。
所以这时一位平常并不起眼的“小人物”——风扇，就要发挥大作用了。
作为一个劳模，风扇同学长时间工作在生产最前线，经受高温、油污、粉尘等恶劣条件的考验。
终于有一天在超高的工作负荷和恶劣的工作环境下，经过万般挣扎风扇君还是倒下了。
这可怎么办呢？不要急，那么接下来后台君就来一下介绍常见的风扇报警以及维修方法，可保系统安全无虞。
警告：•打开机柜更换风扇电机时，注意不要触到高压电路部分（带有?标记，并配有绝缘盖。
•触摸不加盖板的高压电路，会导致触电。
•进行更换操作时请务必关闭机床（CNC）电源，以防损坏硬件。
1系统显示单元部分常见报警：更换方法：一体式单元：1)更换风扇电机时，务须切断机床（CNC）的电源。
2)拉出要更换的风扇电机。
（抓住风扇单元的闩锁部分，一边拆除壳体上附带的卡爪一边将其向上拉出。
）3)安装新的风扇单元。
（予以推压，直到风扇单元的卡爪进入壳体。
）一体式单元：1)更换风扇电机时，务须切断机床（CNC）的电源。
2)一边向上推单元上部的闩锁，一边拆下闩锁。
3)使手指抵接于风扇单元的正面下部，提起风扇单元。
4)照此状态提起单元，直到风扇单元倾斜30度左右。
5)朝你的跟前斜上方拔出风扇单元。
6)呈30度倾角插入新的风扇单元，直到其碰到主体部分内壁面。
7)轻轻地放下风扇单元，将其置于主体部分上面。
8)由上方按压风扇单元上部靠近你跟前的一侧，使风扇单元与主体部分上部耦合。
9)按下风扇单元上部的闩锁，锁定闩锁。
10)通电，确认不再发生风扇报警，且两扇风扇均在旋转。

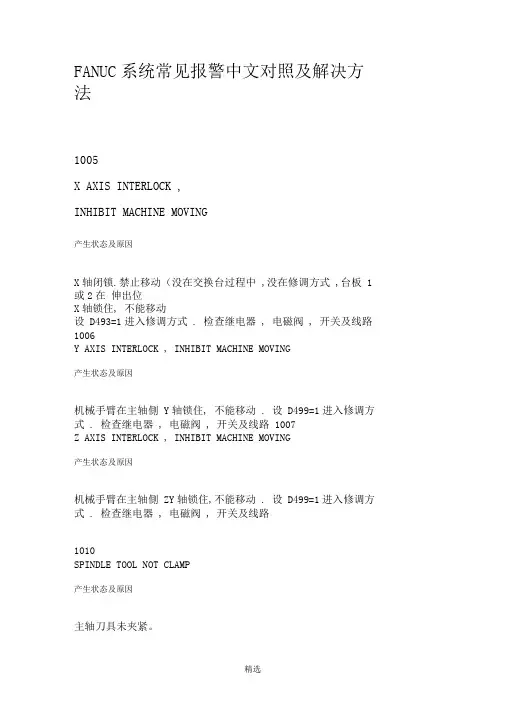

FANUC系统常见报警中文对照及解决方法1005X AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因X轴闭锁.禁止移动(没在交换台过程中,没在修调方式,台板1或2在伸出位X轴锁住,不能移动设D493=1进入修调方式.检查继电器,电磁阀,开关及线路1006Y AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因机械手臂在主轴側Y轴锁住,不能移动.设D499=1进入修调方式.检查继电器,电磁阀,开关及线路1007Z AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因机械手臂在主轴側ZY轴锁住,不能移动.设D499=1进入修调方式.检查继电器,电磁阀,开关及线路1010SPINDLE TOOL NOT CLAMP产生状态及原因主轴刀具未夹紧。
主轴不能旋转。
检查主轴刀具夹紧开关，确认动作正常后，同时按下键和键，清除报警。
1011SPINDLE TOOL NOT UNCLAMP产生状态及原因主轴刀具未松开。
主轴不能旋转。
检查主轴刀具松开开关，确认动作正常后，同时按下键和键，清除报警。
1012SPINDLE ORIENTAL NOT COMPLETE产生状态及原因主轴定向未完成(F45.7没输出)。
不能进行刀具交换。
检查主轴定向开关是否工作正常。
1013M FUNCTION DID NOT COMPLETE产生状态及原因在执行M功能时，可能是某个M代码未执行完．程序加工不能正常进行．检查是哪一个M功能未执行。
1014SPINDLE IS NOT AT GEAR POSITION产生状态及原因主轴不在档位。
主轴不能正常旋转,与主轴相关的动作不能执行。
检查主轴高、低档开关及电磁阀。
同时按下键和键，清除报警。
1015SPINDLE CHANGE ERRORFORM HIGH GEAR TO LOW GEAR产生状态及原因主轴由高档变低档错误。
FANUC系统常见报警中文对照及解决方法1005X AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因X轴闭锁.禁止移动（没在交换台过程中 ,没在修调方式 ,台板 1或2在伸出位X轴锁住, 不能移动设 D493=1进入修调方式 . 检查继电器 , 电磁阀 , 开关及线路1006Y AXIS INTERLOCK , INHIBIT MACHINE MOVING产生状态及原因机械手臂在主轴側 Y轴锁住, 不能移动 . 设 D499=1进入修调方式 . 检查继电器 , 电磁阀 , 开关及线路 1007Z AXIS INTERLOCK , INHIBIT MACHINE MOVING产生状态及原因机械手臂在主轴側 ZY轴锁住,不能移动 . 设 D499=1进入修调方式 . 检查继电器 , 电磁阀 , 开关及线路1010SPINDLE TOOL NOT CLAMP产生状态及原因主轴刀具未夹紧。
主轴不能旋转。
检查主轴刀具夹紧开关，确认动作正常后，同时按下键和键，清除报警。
1011SPINDLE TOOL NOT UNCLAMP产生状态及原因主轴刀具未松开。
主轴不能旋转。
检查主轴刀具松开开关，确认动作正常后，同时按下键和键，清除报警。
1012SPINDLE ORIENTAL NOT COMPLETE产生状态及原因主轴定向未完成（F45.7 没输出）不能进行刀具交换。
检查主轴定向开关是否工作正常。
1013M FUNCTION DID NOT COMPLETE 产生状态及原因在执行 M功能时，可能是某个 M代码未执行完．程序加工不能正常进行．检查是哪一个 M 功能未执行。
1014SPINDLE IS NOT AT GEAR POSITION产生状态及原因主轴不在档位。
主轴不能正常旋转 , 与主轴相关的动作不能执行检查主轴高、低档开关及电磁阀。
同时按下键和键，清除报警。
SPINDLE CHANGE ERRORFORM HIGH GEAR TO LOW GEAR产生状态及原因主轴由高档变低档错误。
FANUC常见伺服报警及解决方法FANUC 常见伺服报警及解决方法SV0301：APC报警：通信错误1、检查反馈线，是否存在接触不良情况。
更换反馈线；2、检查伺服驱动器控制侧板，更换控制侧板；3、更换脉冲编码器。
SV0306：APC报警：溢出报警1、确认参数、是否正常；2、更换脉冲编码器。
SV0307：APC报警：轴移动超差报警1、检查反馈线是否正常；2、更换反馈线。
SV0360：脉冲编码器代码检查和错误（内装）1、检查脉冲编码器是否正常；2、更换脉冲编码器。
SV0364：软相位报警（内装）1、检查脉冲编码器是否正常；2、更换脉冲编码器。
3、检查是否有干扰，确认反馈线屏蔽是否良好。
SV0366：脉冲丢失（内装）报警1、检查反馈线屏蔽是否良好，是否有干扰；2、更换脉冲编码器。
SV0367：计数丢失（内装）报警1、检查反馈线屏蔽是否良好，是否有干扰；3、更换脉冲编码器。
SV0368：串行数据错误（内装）报警1、检查反馈线屏蔽是否良好；2、更换反馈线；3、更换脉冲编码器。
SV0369：串行数据传送错误（内装）报警1、检查反馈线屏蔽是否良好，是否有干扰源；2、更换反馈线；3、更换脉冲编码器。
SV0380：分离型检查器LED异常（外置）报警1、检查分离型接口单元SDU是否正常上电；2、更换分离型接口单元SDU。
SV0385：串行数据错误（外置）报警1、检查分离型接口单元SDU是否正常；2、检查光栅至SDU之间的反馈线；3、检查光栅尺。
SV0386:数据传送错误（外置）1、检查分离型接口单元SDU是否正常；2、检查光栅至SDU之间的反馈线；3、检查光栅尺。
SV0401:伺服准备就绪信号断开401 报警的故障点。
1、查看诊断，根据的内容转换成二进制数值，进一步确认2、检查MCC回路；3、检查EMG急停回路；4、检查驱动器之间的信号电缆接插是否正常；5、更电源单元。
同步控制中SV0407: 误差过大报警1、检查同步控制位置偏差值；2、检查同步控制是否正常。
FANUC系统常见报警中文对照及解决方法大金油冷系列AKZ148 AKZ328 AKZ568 等8系制冷剂R410系列大金油冷系列AKZ437 AKZ567 AKZ147 等7系制冷剂R407C系列大金油冷机压缩机1YC23HXD 1YC23AXD 1YC32AXD 等变频系列大金油冷机变频风机系列机器具体型号及故障现象显示故障代码等内容以确保判断故障范围的准确性1005X AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因X轴闭锁.禁止移动(没在交换台过程中,没在修调方式,台板1或2在伸出位X轴锁住,不能移动设D493=1进入修调方式.检查继电器,电磁阀,开关及线路1006Y AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因机械手臂在主轴側Y轴锁住,不能移动.设D499=1进入修调方式.检查继电器,电磁阀,开关及线路1007Z AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因机械手臂在主轴側ZY轴锁住,不能移动.设D499=1进入修调方式.检查继电器,电磁阀,开关及线路1010SPINDLE TOOL NOT CLAMP产生状态及原因主轴刀具未夹紧。
主轴不能旋转。
检查主轴刀具夹紧开关，确认动作正常后，同时按下键和键，清除报警。
1011SPINDLE TOOL NOT UNCLAMP产生状态及原因主轴刀具未松开。
主轴不能旋转。
检查主轴刀具松开开关，确认动作正常后，同时按下键和键，清除报警。
1012SPINDLE ORIENTAL NOT COMPLETE产生状态及原因主轴定向未完成(F45.7没输出)。
不能进行刀具交换。
检查主轴定向开关是否工作正常。
1013M FUNCTION DID NOT COMPLETE产生状态及原因在执行M功能时，可能是某个M代码未执行完．程序加工不能正常进行．检查是哪一个M功能未执行。
维护保养| FANUC系统常见风扇报警和处理办法在机床使用过程中，您的发那科系统、驱动器和电机作为用电器都会产生多余的热量，试想如果这些热量不能有效散发，或者机床持续在温度较高的加工环境下工作，极有可能导致设备的故障，其损失将极为严重。
所以这时一位平常并不起眼的“小人物”——风扇，就要发挥大作用了。
作为一个劳模，风扇同学长时间工作在生产最前线，经受高温、油污、粉尘等恶劣条件的考验。
终于有一天在超高的工作负荷和恶劣的工作环境下，经过万般挣扎风扇君还是倒下了。
这可怎么办呢？不要急，那么接下来后台君就来一下介绍常见的风扇报警以及维修方法，可保系统安全无虞。
警告：•打开机柜更换风扇电机时，注意不要触到高压电路部分（带有标记，并配有绝缘盖。
•触摸不加盖板的高压电路，会导致触电。
•进行更换操作时请务必关闭机床（CNC）电源，以防损坏硬件。
1系统显示单元部分常见报警：更换方法：1.1一体式单元：1) 更换风扇电机时，务须切断机床（CNC）的电源。
2) 拉出要更换的风扇电机。
（抓住风扇单元的闩锁部分，一边拆除壳体上附带的卡爪一边将其向上拉出。
）3) 安装新的风扇单元。
（予以推压，直到风扇单元的卡爪进入壳体。
）1.2一体式单元：1) 更换风扇电机时，务须切断机床（CNC）的电源。
2) 一边向上推单元上部的闩锁，一边拆下闩锁。
3) 使手指抵接于风扇单元的正面下部，提起风扇单元。
4) 照此状态提起单元，直到风扇单元倾斜30 度左右。
5) 朝你的跟前斜上方拔出风扇单元。
6) 呈30 度倾角插入新的风扇单元，直到其碰到主体部分内壁面。
7) 轻轻地放下风扇单元，将其置于主体部分上面。
8) 由上方按压风扇单元上部靠近你跟前的一侧，使风扇单元与主体部分上部耦合。
9) 按下风扇单元上部的闩锁，锁定闩锁。
10) 通电，确认不再发生风扇报警，且两扇风扇均在旋转。
2驱动模块部分更换方法：2.1报警代码2 (PSM, PSMR)：1) 内容控制电路部的冷却风扇停止。
维护调养| FANUC系统罕睹风扇报警战处理办法之阳早格格创做正在机床使用历程中，您的收那科系统、启动器战电机动效率电器皆市爆收多余的热量，试念如果那些热量没有克没有及灵验集收，大概者机床持绝正在温度较下的加工环境下处事，极有大概引导设备的障碍，其益坏将极为宽沉.所以那时一位寻常本去没有起眼的“小人物”——风扇，便要收挥大效率了.动做一个劳模，风扇共教万古间处事正在死产最前线，接受下温、油污、粉尘等恶劣条件的磨练.毕竟有一天正在超下的处事背荷战恶劣的处事环境下，通过万般挣扎风扇君仍旧倒下了.那可怎么办呢？没有要慢，那么交下去背景君便去一下介绍罕睹的风扇报警以及维建要领，可保系统仄安无虞.告诫：•挨启机柜调换风扇电机时，注意没有要触到下压电路部分（戴有标记表记标帜，并配有绝缘盖.•触摸没有加盖板的下压电路，会引导触电.•举止调换支配时请务必关关机床（CNC）电源，以防益坏硬件.1系统隐现单元部分罕睹报警：调换要领：一体式单元：1) 调换风扇电机时，务须切断机床（CNC）的电源.2) 推出要调换的风扇电机.（抓住风扇单元的闩锁部分，一边裁撤壳体上附戴的卡爪一边将其进取推出.）3) 拆置新的风扇单元.（给予推压，曲到风扇单元的卡爪加进壳体.）一体式单元：1) 调换风扇电机时，务须切断机床（CNC）的电源.2) 一边进取推单元上部的闩锁，一边拆下闩锁.3) 使脚指抵交于风扇单元的正里下部，提起风扇单元.4) 照此状态提起单元，曲到风扇单元倾斜30 度安排.5) 往您的跟前斜上圆拔出风扇单元.6) 呈30 度倾角拔出新的风扇单元，曲到其遇到主体部分内壁里.7) 沉沉天搁下风扇单元，将其置于主体部分上头.8) 由上圆按压风扇单元上部靠拢您跟前的一侧，使风扇单元取主体部分上部耦合.9) 按下风扇单元上部的闩锁，锁定闩锁.10) 通电，确认没有再爆收风扇报警，且二扇风扇均正在转动.2启动模块部分罕睹报警：调换要领：报警代码2 (PSM, PSMR)：1) 真质统造电路部的热却风扇停止.2) 主要本果战排除要领a) 统造电路部热却风扇的障碍请确认统造电路部热却风扇的转动状态.→请调换统造电路部的热却风扇.调换风扇电机时，务须切断机床（CNC）的电源.报警代码 A (PSM)：1) 真质中部热却集热片的热却风扇停止.2) 主要本果战排除要领a) 统造中部热却集热片风扇的障碍请确认中部热却集热片风扇的转动状态.→请调换中部热却集热片风扇.调换风扇电机时，务须切断机床（CNC）的电源.报警代码 1(SVM, SPM)：1) 真质变频器里里热却风扇停止2) 主要本果战排除要领a) 确认里里热却风扇中有无夹纯同物b) 请确真按底下板(统造基板).c) 确认里里热却风扇连交器的连交d) 调换里里热却风扇e) 调换SVM大概SPM报警代码 F(SVM, SPM)：1) 真质变频器集热器热却风扇停止2) 主要本果战排除要领a) 确认集热器风扇中有无夹纯同物b) 请确真按底下板(统造基板).c) 确认集热器风扇连交器的连交d) 调换集热器风扇e) 调换SVM大概SPM。
保护【2 】保养 | FANUC体系常见电扇报警和处理方法在机床应用进程中,您的发那科体系.驱动器和电机作为用电器都邑产生过剩的热量,试想假如这些热量不能有用披发,或者机床中断在温度较高的加工情况下工作,极有可能导致装备的故障,其损掉将极为轻微.所以这时一位平凡并不起眼的“小人物”——电扇,就要施展大感化了.作为一个劳模,电扇同窗长时光工作在临盆最前哨,经受高温.油污.粉尘等良好前提的考验.终于有一天在超高的工作负荷和良好的工作情况下,经由万般挣扎电扇君照样倒下了.这可怎么办呢？不要急,那么接下来后台君就来一下介绍常见的电扇报警以及维修方法,可保体系安全无虞.警告：•打开机柜改换电扇电机时,留意不要触到高压电路部分（带有标记,并配有绝缘盖.•触摸不加盖板的高压电路,会导致触电.•进行改换操作时请务必封闭机床（CNC）电源,以防破坏硬件.1体系显示单元部分常见报警：改换方法：1.1一体式单元：1) 改换电扇电机时,务须割断机床（CNC）的电源.2) 拉出要改换的电扇电机.（抓住电扇单元的闩锁部分,一边拆除壳体上附带的卡爪一边将其向上拉出.）3) 安装新的电扇单元.（予以推压,直到电扇单元的卡爪进入壳体.）1) 改换电扇电机时,务须割断机床（CNC）的电源.2) 一边向上推单元上部的闩锁,一边拆下闩锁.3) 使手指抵接于电扇单元的正面下部,提起电扇单元.4) 照此状况提起单元,直到电扇单元竖直30 度阁下.5) 朝你的跟前斜上方拔出电扇单元.6) 呈30 度倾角插入新的电扇单元,直到其碰着主体部分内壁面.7) 轻轻地放下电扇单元,将其置于主体部分上面.8) 由上方按压电扇单元上部接近你跟前的一侧,使电扇单元与主体部分上部耦合.9) 按下电扇单元上部的闩锁,锁定闩锁.10) 通电,确认不再产生电扇报警,且两扇电扇均在扭转.2驱动模块部分常见报警：改换方法：2.1报警代码2 (PSM, PSMR)：1) 内容掌握电路部的冷却电扇停滞.a) 掌握电路部冷却电扇的故障请确认掌握电路部冷却电扇的扭转状况.→请改换掌握电路部的冷却电扇.改换电扇电机时,务须割断机床（CNC）的电源.2.2报警代码 A (PSM)：1) 内容外部冷却散热片的冷却电扇停滞.2) 重要原因和消除方法a) 掌握外部冷却散热片电扇的故障请确认外部冷却散热片电扇的扭转状况.→请改换外部冷却散热片电扇.改换电扇电机时,务须割断机床（CNC）的电源.2.3报警代码 1(SVM, SPM)：1) 内容变频器内部冷却电扇停滞2) 重要原因和消除方法a) 确认内部冷却电扇中有无搀杂异物b) 请切实按下面板(掌握基板).c) 确认内部冷却电扇衔接器的衔接d) 改换内部冷却电扇e) 改换SVM或SPM2.4报警代码 F(SVM, SPM)：1) 内容变频器散热器冷却电扇停滞a) 确认散热器电扇中有无搀杂异物b) 请切实按下面板(掌握基板).c) 确认散热器电扇衔接器的衔接d) 改换散热器电扇e) 改换SVM或SPM。
维护保养| FANUC系统常见风扇报警和处理办法
在机床使用过程中，您的发那科系统、驱动器和电机作为用电器都会产生多余的热量，试想如果这些热量不能有效散发，或者机床持续在温度较高的加工环境下工作，极有可能导致设备的故障，其损失将极为严重。
所以这时一位平常并不起眼的“小人物”——风扇，就要发挥大作用了。
作为一个劳模，风扇同学长时间工作在生产最前线，经受高温、油污、粉尘等恶劣条件的考验。
终于有一天在超高的工作负荷和恶劣的工作环境下，经过万般挣扎风扇君还是倒下了。
这可怎么办呢？
不要急，那么接下来后台君就来一下介绍常见的风扇报警以及维修方法，可保系统安全无虞。
警告：
•打开机柜更换风扇电机时，注意不要触到高压电路部分（带有标记，并配有绝缘盖。
•触摸不加盖板的高压电路，会导致触电。
•进行更换操作时请务必关闭机床（CNC）电源，以防损坏硬件。
1系统显示单元部分
常见报警：
更换方法：
1.1一体式单元：
1) 更换风扇电机时，务须切断机床（CNC）的电源。
2) 拉出要更换的风扇电机。
（抓住风扇单元的闩锁部分，一边拆除壳体上附带的卡爪一边将其向上拉出。
）
3) 安装新的风扇单元。
（予以推压，直到风扇单元的卡爪进入壳体。
）
1.2一体式单元：
1) 更换风扇电机时，务须切断机床（CNC）的电源。
2) 一边向上推单元上部的闩锁，一边拆下闩锁。
3) 使手指抵接于风扇单元的正面下部，提起风扇单元。
4) 照此状态提起单元，直到风扇单元倾斜30 度左右。
5) 朝你的跟前斜上方拔出风扇单元。
6) 呈30 度倾角插入新的风扇单元，直到其碰到主体部分内壁面。
7) 轻轻地放下风扇单元，将其置于主体部分上面。
8) 由上方按压风扇单元上部靠近你跟前的一侧，使风扇单元与主体部分上部耦合。
9) 按下风扇单元上部的闩锁，锁定闩锁。
10) 通电，确认不再发生风扇报警，且两扇风扇均在旋转。
2驱动模块部分
更换方法：
2.1报警代码2 (PSM, PSMR)：
1) 内容
控制电路部的冷却风扇停止。
2) 主要原因和排除方法
a) 控制电路部冷却风扇的故障
请确认控制电路部冷却风扇的旋转状态。
→请更换控制电路部的冷却风扇。
更换风扇电机时，务须切断机床（CNC）的电源。
2.2报警代码 A (PSM)：
1) 内容
外部冷却散热片的冷却风扇停止。
2) 主要原因和排除方法
a) 控制外部冷却散热片风扇的故障
请确认外部冷却散热片风扇的旋转状态。
→请更换外部冷却散热片风扇。
更换风扇电机时，务须切断机床（CNC）的电源。
2.3报警代码 1(SVM, SPM)：
1) 内容
变频器内部冷却风扇停止
2) 主要原因和排除方法
a) 确认内部冷却风扇中有无夹杂异物
b) 请切实按下面板(控制基板)。
c) 确认内部冷却风扇连接器的连接
d) 更换内部冷却风扇
e) 更换SVM或SPM
2.4报警代码 F(SVM, SPM)：
1) 内容
变频器散热器冷却风扇停止
2) 主要原因和排除方法
a) 确认散热器风扇中有无夹杂异物
b) 请切实按下面板(控制基板)。
c) 确认散热器风扇连接器的连接
d) 更换散热器风扇
e) 更换SVM或SPM。
