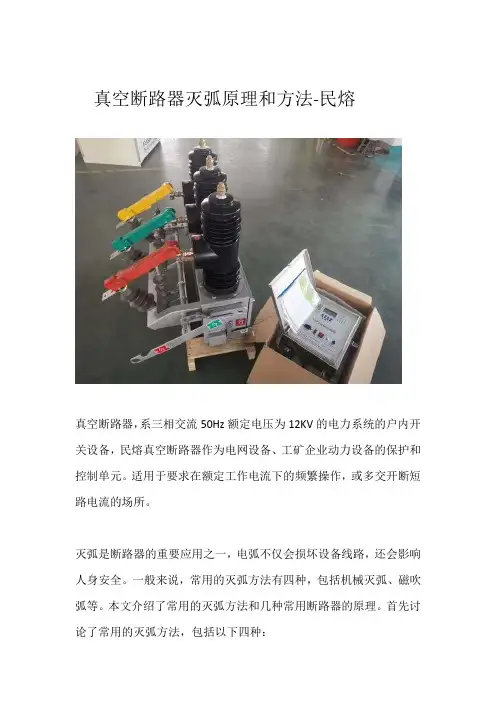

真空断路器灭弧原理和方法-民熔真空断路器,系三相交流50Hz额定电压为12KV的电力系统的户内开关设备,民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作,或多交开断短路电流的场所。
灭弧是断路器的重要应用之一,电弧不仅会损坏设备线路,还会影响人身安全。
一般来说,常用的灭弧方法有四种,包括机械灭弧、磁吹弧等。
本文介绍了常用的灭弧方法和几种常用断路器的原理。
首先讨论了常用的灭弧方法,包括以下四种:1机械灭弧:限位装置使电弧迅速拉长。
这种方法常用于开关器件。
2灭磁弧:在与触头串联的磁吹线圈产生的磁场作用下,在电磁力的作用下拉长电弧,吹入由固体介质组成的灭弧罩内,与固体介质接触,使电弧冷却熄灭。
3窄缝(纵缝)灭弧方法:在电弧形成的磁场的电场作用下,电弧被拉长,进入灭弧罩窄(纵)槽内。
将纵向电弧分为若干段并与之接触的固体弧段迅速熄灭。
这种结构主要用于交流接触器。
4栅极灭弧法:当触头分离时,所产生的电弧在电力的作用下被推入一组金属光栅中,并分成若干段。
每一块相互绝缘的金属网格相当于一个电极,因此正负极之间会有许多电压降。
对于交流电弧,当电弧过零时,阴极附近会出现150V~250V的介电强度,使电弧无法维持和熄灭。
由于栅极灭弧效果比直流灭弧效果强得多,在交流电器中常采用栅极灭弧。
这些方法主要针对一些低压断路器。
为了了解使用这些方法的原因,有必要阐明断路器的灭弧原理。
以下是一些常用断路器的讨论。
真空断路器中断电弧原理。
真空断路器在分闸瞬间,由于触头间存在电容,两触头间的绝缘被击穿,产生真空电弧。
由于触头的形状和结构,真空弧柱迅速向弧柱外的真空区扩散。
当开断电流接近零时,触头间电弧的温度和压力急剧下降,使电弧无法维持和熄灭。
灭弧后几μs内,触头间真空间隙的耐压水平迅速恢复。
同时,触头也能达到一定的距离,并能承受较高的恢复电压。
因此,过零后电弧再燃不会切断总电流。
这就是灭弧的原理。
直流断路器直流断路器是用于直流系统运行方式转换或故障切除的断路器。
用来对直流配电系统的设施和电气进行过载、短路保护之用,可广泛用于电力、邮电、交通、工矿企业等行业。
工作原理主回路包含一个支撑动触头的下部连接排,一个上部连接排和表面镀银的触头合闸装置由一个带合闸线圈的大块罐状磁铁组成。
该磁铁容纳了一个动磁芯、触头压力弹簧和一个磁芯复位弹簧;所有这些部件均被安装在操作杆上。
拨叉单元安装在操作杆的顶端。
过流脱扣装置包含一个由层压的薄片构成的衔铁,一个连到由弹簧控制的操作杆上的动磁芯,由于该杆的作用可以设定脱扣整定值。
五对辅助接点均为由动触头控制的换向触头。
它们位于合闸装置下部的塑料盒内。
灭弧室包括角板,隔板和去离子板,以上这些都安装在两块灭弧板之间。
当断路器由于过流或正常的分闸命令而分闸的话,推进机构将会带动动触头分闸。
该推进机构同样作用于 5个换向辅助接点。
直流断路器的发展概况直流输电系统概况自1954年世界上出现第一条高压直流输电线路以来,高压直流输电系统愈来愈受到人们的重视。
三十多年来,世界上已相继建成许多高压和超高压直流输电系统。
直流输电只送有功功率,减少了无功线损和交流输电系统所必需的无功功率线路补偿设备。
在输送相同功率的情况下,直流系统的线路造价和绝缘设备用量都比交流系统低。
但是直流系统的换流设备造价昂贵目前,世界上已有十几条100千伏以上的高压直流输电线路投入运行,其送电功率约达2300兆瓦,而且已制定了2 0000兆瓦的大容量送电计划。
将来,当高压直流系统成为电力输送的基干系统之后,必然期待直流断路器的出现。
现举例说明原因如下: (1)在多支线的直流送电系统中,若未装设直流断路器,当某一支线发生了事故时,则不仅这条支线而且与此支线相连接的全部换流器都必须同时停电。
高压直流输电(HVDC),是利用稳定的直流电具有无感抗,容抗也不起作用,无同步问题等优点而采用的大功率远距离直流输电。
输电过程为直流。

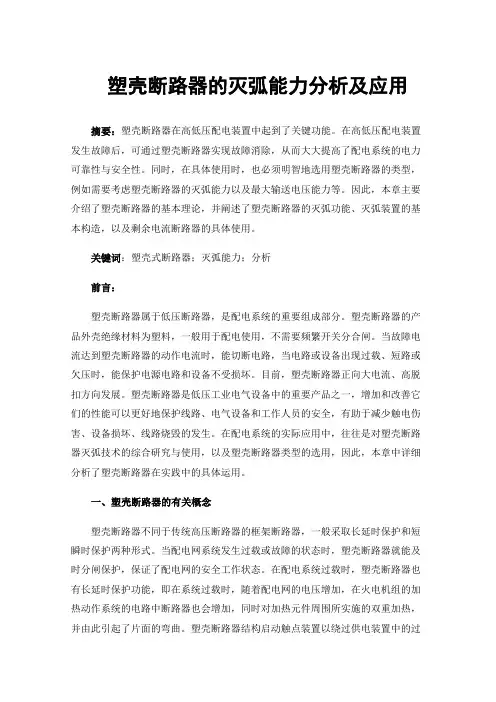

塑壳断路器的灭弧能力分析及应用摘要:塑壳断路器在高低压配电装置中起到了关键功能。
在高低压配电装置发生故障后,可通过塑壳断路器实现故障消除,从而大大提高了配电系统的电力可靠性与安全性。
同时,在具体使用时,也必须明智地选用塑壳断路器的类型,例如需要考虑塑壳断路器的灭弧能力以及最大输送电压能力等。
因此,本章主要介绍了塑壳断路器的基本理论,并阐述了塑壳断路器的灭弧功能、灭弧装置的基本构造,以及剩余电流断路器的具体使用。
关键词:塑壳式断路器;灭弧能力;分析前言:塑壳断路器属于低压断路器,是配电系统的重要组成部分。
塑壳断路器的产品外壳绝缘材料为塑料,一般用于配电使用,不需要频繁开关分合闸。
当故障电流达到塑壳断路器的动作电流时,能切断电路,当电路或设备出现过载、短路或欠压时,能保护电源电路和设备不受损坏。
目前,塑壳断路器正向大电流、高脱扣方向发展。
塑壳断路器是低压工业电气设备中的重要产品之一,增加和改善它们的性能可以更好地保护线路、电气设备和工作人员的安全,有助于减少触电伤害、设备损坏、线路烧毁的发生。
在配电系统的实际应用中,往往是对塑壳断路器灭弧技术的综合研究与使用,以及塑壳断路器类型的选用,因此,本章中详细分析了塑壳断路器在实践中的具体运用。
一、塑壳断路器的有关概念塑壳断路器不同于传统高压断路器的框架断路器,一般采取长延时保护和短瞬时保护两种形式。
当配电网系统发生过载或故障的状态时,塑壳断路器就能及时分闸保护,保证了配电网的安全工作状态。
在配电系统过载时,塑壳断路器也有长延时保护功能,即在系统过载时,随着配电网的电压增加,在火电机组的加热动作系统的电路中断路器也会增加,同时对加热元件周围所实施的双重加热,并由此引起了片面的弯曲。
塑壳断路器结构启动触点装置以绕过供电装置中的过载触点,另外,在供电系统中出现短路后,塑壳断路器的瞬时保护能迅速解锁,断开触头系统,达到保护配电系统的目的。
由于在发生短路故障时必须中断大电流,因此许多塑壳断路器采取了适当的措施来抑制电弧,随着生产技术水平的发展,塑壳断路器的实际使用效能日益增强和改善。

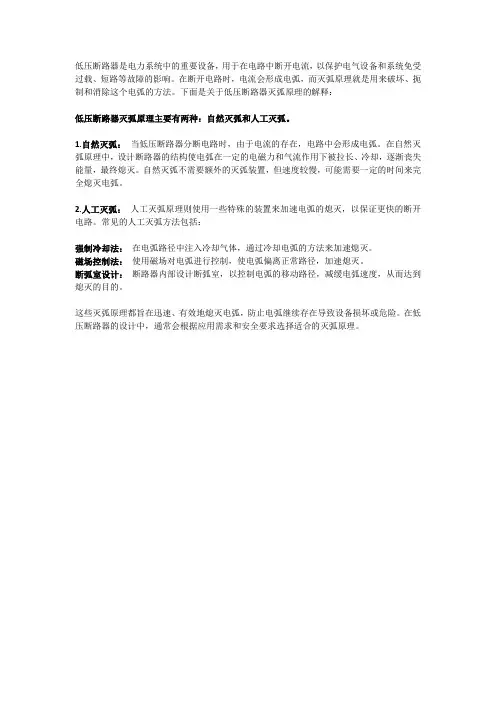

低压断路器是电力系统中的重要设备,用于在电路中断开电流,以保护电气设备和系统免受过载、短路等故障的影响。
在断开电路时,电流会形成电弧,而灭弧原理就是用来破坏、扼制和消除这个电弧的方法。
下面是关于低压断路器灭弧原理的解释:
低压断路器灭弧原理主要有两种:自然灭弧和人工灭弧。
1.自然灭弧:当低压断路器分断电路时,由于电流的存在,电路中会形成电弧。
在自然灭弧原理中,设计断路器的结构使电弧在一定的电磁力和气流作用下被拉长、冷却,逐渐丧失能量,最终熄灭。
自然灭弧不需要额外的灭弧装置,但速度较慢,可能需要一定的时间来完全熄灭电弧。
2.人工灭弧:人工灭弧原理则使用一些特殊的装置来加速电弧的熄灭,以保证更快的断开电路。
常见的人工灭弧方法包括:
强制冷却法:在电弧路径中注入冷却气体,通过冷却电弧的方法来加速熄灭。
磁场控制法:使用磁场对电弧进行控制,使电弧偏离正常路径,加速熄灭。
断弧室设计:断路器内部设计断弧室,以控制电弧的移动路径,减缓电弧速度,从而达到熄灭的目的。
这些灭弧原理都旨在迅速、有效地熄灭电弧,防止电弧继续存在导致设备损坏或危险。
在低压断路器的设计中,通常会根据应用需求和安全要求选择适合的灭弧原理。

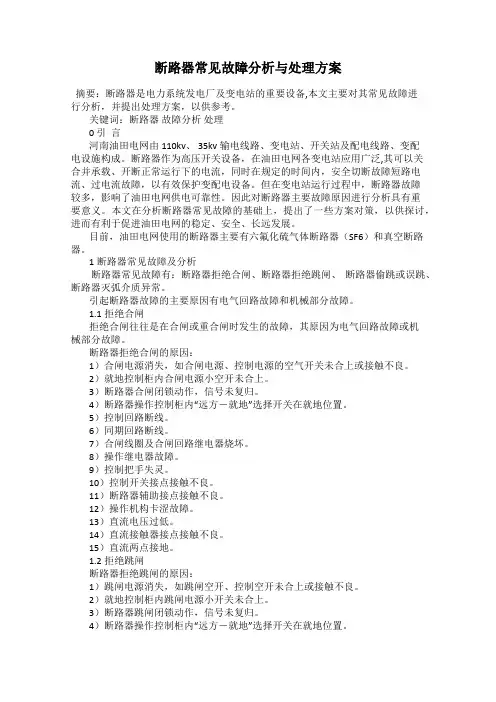

断路器常见故障分析与处理方案摘要:断路器是电力系统发电厂及变电站的重要设备,本文主要对其常见故障进行分析,并提出处理方案,以供参考。
关键词:断路器故障分析处理0 引言河南油田电网由110kv、 35kv输电线路、变电站、开关站及配电线路、变配电设施构成。
断路器作为高压开关设备,在油田电网各变电站应用广泛,其可以关合并承载、开断正常运行下的电流,同时在规定的时间内,安全切断故障短路电流、过电流故障,以有效保护变配电设备。
但在变电站运行过程中,断路器故障较多,影响了油田电网供电可靠性。
因此对断路器主要故障原因进行分析具有重要意义。
本文在分析断路器常见故障的基础上,提出了一些方案对策,以供探讨,进而有利于促进油田电网的稳定、安全、长远发展。
目前,油田电网使用的断路器主要有六氟化硫气体断路器(SF6)和真空断路器。
1断路器常见故障及分析断路器常见故障有:断路器拒绝合闸、断路器拒绝跳闸、断路器偷跳或误跳、断路器灭弧介质异常。
引起断路器故障的主要原因有电气回路故障和机械部分故障。
1.1拒绝合闸拒绝合闸往往是在合闸或重合闸时发生的故障,其原因为电气回路故障或机械部分故障。
断路器拒绝合闸的原因:1)合闸电源消失,如合闸电源、控制电源的空气开关未合上或接触不良。
2)就地控制柜内合闸电源小空开未合上。
3)断路器合闸闭锁动作,信号未复归。
4)断路器操作控制柜内“远方-就地”选择开关在就地位置。
5)控制回路断线。
6)同期回路断线。
7)合闸线圈及合闸回路继电器烧坏。
8)操作继电器故障。
9)控制把手失灵。
10)控制开关接点接触不良。
11)断路器辅助接点接触不良。
12)操作机构卡涩故障。
13)直流电压过低。
14)直流接触器接点接触不良。
15)直流两点接地。
1.2拒绝跳闸断路器拒绝跳闸的原因:1)跳闸电源消失,如跳闸空开、控制空开未合上或接触不良。
2)就地控制柜内跳闸电源小开关未合上。
3)断路器跳闸闭锁动作,信号未复归。
4)断路器操作控制柜内“远方-就地”选择开关在就地位置。
各种不同的断路器的灭弧方法SF6断路器按照灭弧原理分为:自能吹弧式(又分为旋弧式和热膨胀式),压气式,混合吹弧式。
旋弧式灭弧:目前,国内外在10kV电压级的SF6断路器研制上,广泛采用了具有良好灭弧性能的旋弧式灭抓室,它利用短路电流来建立磁场,使电弧在电磁力的作用下高速旋转,以达到自动灭弧的作用。
其灭弧原理:当短路开始,电信号反馈到脱扣器,使开关分闸。
在分闸的瞬间,动触头和静触头之间就产生了电弧。
动触头继续向下运动,电弧很快转移到引弧电极上。
此时,绕在圆筒电极外而串联在静触头与圆筒电极之间的磁吹线圈通过短路电流,因而产生了磁场,于是电磁力驱使电弧高速旋转。
在SF6气体中,电弧的高速旋转使得其离子体不断地与新鲜的SF6气体接触,以充分发挥六氟化硫的负电性,从而迅速地熄灭电弧。
这里需要指出的是:电弧的转移,电流过零时的电磁力以及开断小电流等均进行了技术处理。
对SF6开关灭弧室的改进意见:由于SF6开关的灭弧室为圆筒型,电弧不会被拉长。
如果采用圆锥型结构,情况就有所变化。
当电弧被引入灭弧室后,由于灭弧室的半径是逐渐变大的,这样电弧将被逐渐拉长,电弧电阻增大,加速电弧的熄灭,从而提高了断路器的开断能力。
真空断路器按照灭弧原理的不同有纵磁灭弧,横磁灭弧,纵横磁灭弧。
由触头结构在电流流经触头时产生不同的磁场,横向磁场可以拉长电弧,使阴极半点移动,减少阴极表面的烧蚀,增大了电子发射的难度,使电弧赖以存在的自由电子减少。
而纵磁场是电流从触头流过时产生纵向磁场,纵向磁场像磁镜将自由电子约束在弧道内,这样电弧弧柱的电阻就小,电弧的导电性能就好,系统向电弧输入的能量就小,熄灭电弧时就容易。
这些都是不同的熄灭电弧的方法。
真空灭弧室中电弧的点燃是由于真空断路器刚分瞬间,触头表面蒸发金属蒸汽,并被游离而形成电弧造成的。
真空灭弧室中电弧弧柱压差很大,质量密度差也很大,因而弧柱的金属蒸汽(带电质点)将迅速向触头外扩散,加剧了去游离作用,加上电弧弧柱被拉长、拉细,从而得到更好的冷却,电弧迅速熄灭,介质绝缘强度很快得到恢复,从而阻止电弧在交流电流自然过零后重燃。

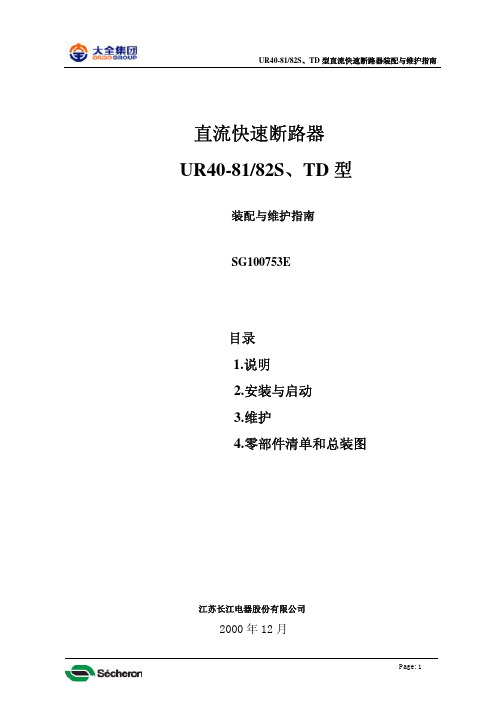

直流快速断路器UR40-81/82S、TD型装配与维护指南SG100753E目录1.说明2.安装与启动3.维护4.零部件清单和总装图江苏长江电器股份有限公司2000年12月目录1.说明 (4)1.1总体概述 (4)1.2型号说明 (5)1.3尺寸和重量 (6)1.4主要部件 (8)1.4.1结构 (8)1.4.2工作原理 (8)1.5操作细节 (9)1.5.1主回路(1100) (9)1.5.2操作机构 (10)1.5.3脱扣装置 (11)1.5.4灭弧室 (11)2.安装与运行 (13)2.1包装 (13)2.2运输 (13)2.3安装 (13)2.3.1断路器的安装 (13)2.3.2需要考虑的间距 (13)2.4回路连接 (14)2.4.1主回路电缆或铜排连接 (14)2.4.2合闸线圈和控制回路 (14)2.4.3辅助接点 (17)2.4.4接地 (18)2.5设定过流脱扣值(Ids) (18)2.6其它项检测 (19)2.7灭弧室的安装 (19)3.维护 (22)3.1所需的工具 (22)3.2由电弧引起的损耗 (23)3.2.1检查的频率 (23)3.2.2更换部件的要求 (23)3.2.3维护的过程 (23)3.3机械零件的磨损 (27)3.3.1检查的频率 (27)3.3.2更换零件的要求 (27)3.3.3维护的过程 (27)3.4检查 (28)3.4.1主要零件的更换 (28)3.4.2合闸装置的更换 (29)3.4.3辅助接点的更换 (32)3.4.5推进装置(710)或减振器(720)的更换 (33)3.4.6直接脱扣装置的更换(1200) (33)3.4.6灭弧室部件的更换 (34)3.4.7间隙的检查和调整 (35)3.5合闸装置的故障分析 (37)3.5.1 M型合闸装置 (37)3.5.2 E型合闸装置 (37)3.5.3调整 (38)3.5.4性能检测 (40)1.说明1.1总体概述UR40是单极双向直流快速断路器,具有电磁控制,自然冷却等特点。
引用各类断路器的灭弧原理电机设备2010-10-27 15:24:38 阅读30 评论0 字号:大中小订阅本文引用自缘分的天空《各类断路器的灭弧原理》引用缘分的天空的各类断路器的灭弧原理真空断路器灭弧原理?在真空断路器分断瞬间,由于两触头间的电容存在,使触头间绝缘击穿,产生真空电弧。
由于触头形状和结构的原因,使得真空电弧柱迅速向弧柱体外的真空区域扩散。
当被分断的电流接近零时,触头间电弧的温度和压力急剧下降,使电弧不能继续维持而熄灭。
电弧熄灭后的几μs内,两触头间的真空间隙耐压水平迅速恢复。
同时,触头间也达到了一定距离,能承受很高的恢复电压。
所以,一般电流在过零后,不会发生电弧重燃而被分断。
这就是其灭弧的原理。
SF6开关的灭弧原理10kV SF6断路器灭派性能优良,不仅在于SF6气体本身,而且采用旋弧式灭弧室。
目前,国内外在10kV电压级的SF6断路器研制上,广泛采用了具有良好灭弧性能的旋弧式灭抓室,它利用短路电流来建立磁场,使电弧在电磁力的作用下高速旋转,以达到自动灭弧的作用。
其灭弧原理从图1可见:当短路开始,电信号反馈到脱扣器,使开关分闸。
在分闸的瞬间,动触头和静触头之间就产生了电弧。
动触头继续向下运动,电弧很快转移到引弧电极上。
此时,绕在圆筒电极外而串联在静触头与圆筒电极之间的磁吹线圈通过短路电流,因而产生了磁场,于是电磁力驱使电弧高速旋转,在SF6气体中,电弧的高速旋转使得其离子体不断地与新鲜的SF6气体接触,以充分发挥六氟化硫的负电性,从而迅速地熄灭电弧。
油断路器的灭弧原理当油断路器开断电路时,只要电路中的电流超过0.1A,电压超过几十伏,在断路器的动触头和静触头之间就会出现电弧,而且电流可以通过电弧继续流通,只有当触头之间分开足够的距离时,电弧熄灭后电路才断开。
1OkV少油断路器开断20KA时的电弧功率,可达一万千瓦以上,断路器触头之间产生的电弧弧柱温度可达六七千度,甚至超过1万度。
油断路器的电弧熄灭过程是,当断路器的动触头和静触头互相分离的时候产生电弧,电弧高温使其附近的绝缘油蒸发气化和发生热分解,形成灭弧能力很强的气体(主要是氢气)和压力较高的气泡,使电弧很快熄灭。
④ 占 一个具有成熟技术的DOMINO低压开关柜的生产企业一上海埃尔凯电器有限公司
直流快速断路器灭弧系统的分析
^(201 600)上海立新电器厂 罗 斌了 fIpf乏 A—— 。’摘要 当今劂外诎多快速断路器制造厂商生产的快速断路器的灭弧室结构形式, 已从传统的带有磁畋装置的纵缝灭弧窜,改为采用不带磁吹装置的栅H式戈弧室或绝缘 钢片灭弧室以硅螺旋电弧灭弧骞等,文章埘直流快速断路器的灭孤系统 各种灭孤室的 灭弧原理发设计 孤系统中的£拈事项作了介绍‘ 叙词一直流快速断路器 灭弧室结构 计原理
—~{一》——
Analysis of Arc Quenching System in D.C.High Speed Circuit Breaker
Luo Bin Shanghai Lixi ̄Electrical Apparatus Factory
Abstract:Nowadays at abroad,the structure of arc quenching chamher in D Chigh
sp ̄:td drcuit breaker has been changed from traditional longitudinal narrow slot arc quenching chamber with magnetic blow——OUt unit into grid——plate arC quenching chamber withont the unit of insulated material with stee1 sheet arC quenching chamber and screwy arc quenching chamber This paper presents several arc quenching chambers in D C high speed circuit breaker arc querching principles and matters needing attention for designing the arc quenching system Key words:D.C.high speed circuit breaker,arn chute,structure,d‘ En,principle
直流快速断路器的熄弧 机理
分断直流电路时,如被分断的电流以及 分断后加在触头问隙的电压都超过一定数 值,则触头问直接产生电弧。电弧总压降 由阳极压降 、阴极压降 以及弧柱压降 三部分组成,即: "^=M +¨ +“ (1) 而“,=E(2)
“ +“ =“0 (3) 式中巨——弧柱电场强度,V/cm 电弧长度,cm ‰一近极压降,在正常大气压 下,铜电极的近极压降为25 30V 实践和理论都证明:增大直流电弧的总 压降 可以提高直流电弧的静伏安特性, 促进直流电弧的熄灭。 l8 二、直流快速断路器中促进 电弧熄灭的常用措施 1.增加近极压降 如甩金属栅片将电弧分割成一系列串联 的短弧,如图1所示。 金属栅片 ,————— —————、 图l用金属栅片将电弧分割成短弧 因为每一短弧都有一阴极压降和阳极压 降,所以,总的电弧电压便大为增加,此时 式(1)变成 “ =n。“n+Ef - (41
式中 ——串联的电弧数 2.拉长电弧
低压电器(1朔 ^州)
维普资讯 http://www.cqvip.com 个具有成熟技术的DOMINO低压开关柜的生产企业一上海埃尔凯电器有限公司 从式【4)中可知,在有限的弧宰空间 内增大电弧长度 ,呵以提高电弧电压 , 促进电弧的熄灭 其具体方法有增加触头开 距,利用电动力磁吹灭弧等。 3.增大弧柱电场强度丘 从式【4)中可知,设法增大 可以提 高电弧电压。其具体方法有: 【1)增大电弧周围气体介质的压力 当电弧受压力后,电弧内部带电粒子的 浓度增加,其平均自由行程减小,动能减 小,使碰撞游离困难;同时正、负带电离子 距离靠近,易于受库仑吸力作用互相接触而 复合去游离。 【2)增大电弧与流体介质之间的相对运 动速度,以提高去游离强度 如用高速运动的未游离的流体【如压缩 空气等)介质横吹或纵吹电弧,当流体与电 弧接触后,电弧表面或内部的带电粒子被不 断吹走,扩散作用增强 同时电弧受冷却作 用,热游离减弱而复合作用有所加强 【3)使电弧与耐弧的绝缘材料【如石棉 水泥板或陶土等)密切接触 依靠耐弧绝缘材料对电弧的冷却作用以 及表面复合作用,使丘增大。 三、直流快速断路器中灭弧 室的作用 适用熄灭直流电弧的理论和一切已知的 方法和途径,合理地设计灭弧室,使之起到 缩短熄弧时间和降低过电压的作用。直流快 速断路器通常采用的灭弧室有狭缝灭弧室、 螺旋电孤灭弧室和绝缘钢片灭弧室等。 4mm厚的金属栅片叠装而成,栅片可用 铁或铜制成,相互绝缘,片间距离一般为1 10ram,平行或扁形地安装在灭弧室中 铁栅片对电弧有较强的吸引力作用,用铜制 成的栅片,对电弧无吸力作用,要借助于外 力使电弧进入栅片中。如果想利用金属栅片 的冷却作用来加强去游离、促进电弧熄灭, 栅片可选用厚些。
四、直流快速断路器中各种 图3部分绝缘栅片灭弧室 常用灭弧室的灭弧原理 1.耐电弧材料2栅片3.磁极板4.导弧角
1.金属栅片灭弧室 金属栅片灭弧室如图2所示。金属栅片 灭弧室的灭弧原理是将电弧分割成许多串联 的短弧(见图1),以增加近极压降,提高 电弧总压降,促使电弧熄灭。它一般是用1 低压电器‘1994/ ̄t4) 这种灭弧室是利用金属栅片将电弧分割 成许多短弧,增多近极压降、增加电弧电 压,并在磁场力的作用下使弧根沿着导弧角 进入栅片中,迅速地被拉眭;耐电弧材料可 加强对电弧的表面复台作用和促使电弧冷却
19~
维普资讯 http://www.cqvip.com 个具有成熟技术的DOMINO低压开关柜的生产企业一上海埃尔凯电器有限公司 直至熄灭。这种灭弧室具有结构简单、分断 电流时过电压值低、熄弧能力强且体积较小 等优点。 3.绝缘钢片灭弧室 绝缘钢片灭弧室如图4所示。这种灭弧 室是在原迷宫式灭弧室的绝缘隔板内嵌入导 磁性钢片,以增强对电弧的吸引力,加速电 弧运动,拉长电弧并与绝缘隔板摩擦,利用 表面复合作用和冷却作用熄灭电弧 一般这 种灭弧室还需要有吹弧铁心,有时亦可以利 用主触头回路的电磁场,不再另加吹弧线 圈。绝缘钢片灭弧室具有熄弧能力强、电弧 电压上升梯度大和熄弧容易等特点;但制造 工艺较为复杂、成本较高和分断时过电压也
图4绝缘钢片灭弧室 1.钢片 2.绝缘隔板 4.螺旋电弧灭弧室 螺旋电弧灭弧室如图5所示 这种灭弧 室是利用特殊的导弧角将直流电弧分割成许 多段,在电动力作用下电弧形成螺旋状,借 助于相互间的电动力将电弧拉长,并与绝缘 的灭弧室壁板摩擦,使电弧冷却直至熄灭。 其主要优点是结构紧凑、灭弧室外形尺寸较 小、熄弧快和分断时过电压也不高;其主要 不足是需要有磁吹力将电弧吹入各小弧角 后,灭弧室才能发挥效能;其次是由于灭弧 室空间小、游离气体排出不便,在实际大电 流分断时气体阻力较大,有产生电弧反吹的 危险。
图5螺旋电孤灭孤室 I导弧角 2绝缘隔板
5.绝缘材料灭弧室 这种灭弧室分横隔式与纵隔板式两种结 构形式。图6所示为纵隔板式绝缘材料灭弧 室。在绝缘材料表面,由于绝缘体被带电粒 子感应极化后能吸引异性带电粒子,因而也 会产生类似金属表面的复合过程 电弧进人 这种灭弧室后,电弧与绝缘壁板紧密接触, 受到冷却。绝缘的缝道越窄,与电弧接触的 面积越大,冷却作用越强,但缝道对电弧运 动产生的阻力作用也越大 如果采用能产气 的绝缘材料做壁板(如三聚氰胺等),在电 弧的高温作用下,绝缘壁板分解出氢气,而 氢气对电弧有急剧冷却的作用,有利于灭 弧。但产气材料的价格较贵,并且使用寿命 较短,因此采用不产气的陶瓷材料作为灭弧 室内壁较为普遍。 广A A-A
衄围豳
L 图6纵隔板式绝缘材料灭弧室 五、直流快速断路器灭弧系
低压电器(199帅4)
维普资讯 http://www.cqvip.com 个具有成熟技术的DOMINO低压开关柜的生产企业一上海埃尔凯电器有限公司 统设计中的一些注意点 (1)快速断路器分断电感性负载时,弧 隙电压瞬间可升高为电源电压的数倍 电路 电感£越大,过电压越高;当电弧电流趋 近于零时,电流F降速度越快,即弧隙去游 离作用越强,过电压越大 因此,为避免产 生太高的过电压,直流电弧不宜片面追求过 强的灭弧措施,为进一步减小过电压,可以 增加消耗电感能量的措施 (2)电弧在栅片中运动的速度,根据报 道,当电流为200 2400A时约为: l/3 V≈1.733 ,o (5)
式中 ——栅片间的距离,cm 分断电流,A v——电弧运动速度,口n/s 可见,栅片间距太大,电弧运动的速度 大大加快,栅片对电弧的去游离作用减弱、 不利于熄弧。但栅片间距太小,电弧运动的 速度变慢,电弧与栅片的接触紧密,去游离 作用加强,但有可能使游离气体排出不畅 气体阻力较大,在大电流分断时游离气体较 多.有产生反吹的危险。所以,栅片间距的 选择应适中,既能使大量灼热气流畅通,又 能使大量游离气体得到较强的去游离。
(3)快速断路器的临界负载电流分断 快速断路器分断回路电流时使其燃弧时 间最长的电流,往往并不是它的极限短路分 断电流,而通常可能是比其额定电流小得多 的某一电流值,称为临界负载电流。如在设 计中发现燃弧时间太长或持续燃弧,则应适 当加强磁吹力以提高电弧运动速度。也有些 厂商采用其它措施来帮助熄弧,倒如采用气 吹等方法
六、结束语 对直流快速断路器而言,灭弧系统是至 关重要的 断路器分断电流时所产生的电弧 将烧损触头并危及绝缘,严重的情况下甚至 会引起断路器的爆炸,造成火灾。因此,对 灭弧系统的设计务必谨慎 而迄今为止,对 直流快速断路器的灭弧系统尚不能做到规范 化、程序化设计,强能由设计人员根据断路 器的额定电压和额定电流以及使用场台和要 求,借助于一定程度的理论分析和经验,再 在试验室进行分断试验,最终确定较台适的 灭弧室的结构和型式。因此,对直流电弧熄 灭方法的研究和灭弧系统设计的探讨尚有待 人们在今后更深入一步地开展。 收稿日期:1 993-09-27 ……~ 一 …~ … H…… …一¨0m
