精品 可编辑 一、组装 装箱单和开箱 小心开箱，检查是否有运输过程中的破坏及元件是否完好。 箱内包括： — 变送器的前面单元 — 后盖 — 设备罩 — 操作手册 包内包括： 1、2个密封塞 2、5个六角螺帽 3、3个PG电缆 4、1个橡胶垫 5、1个PG塞 6、4个螺丝 7、1个插销 8、3个线夹 9、3个堵孔塞 10、3个密封垫片 11、1个垫片 12、1个跳线器 图1 组装图

图2 安装尺寸图精品

可编辑 图3 P/N 51205988-001 管道安装件 图4 P/N 51205989-001用于墙装及管道安装的护杆帽精品

可编辑 图5 APT4000PH 变送器安装信息

⑴、 给多芯电缆确定剥离器长度 ⑵、 用螺丝刀撬起端子排 ⑶、 敷设变送器电缆 ⑷、 连接回路电流电缆精品 可编辑 ⑸、 敷设探头及温度电极盖 ⑹、 用螺丝刀撬出端子排的区域 ⑺、 连接端子排 二、安装、接线及投运 适用范围 APT2000TC 变送器适用于化工、造纸、生物、食品、制药、废水等方面的电导率和温度的测量。可以用在现场和集控室中。

APT2000TC-0（H）-00可以在安全和危险至DIV2级的工况下运行，在变送器与电源接线前，确保在安全工况下输出不超过40DC，危险情况下小于30DC。

APT2000TC-0（H）-IS 变送器适用于在危险区域（DV1）级的工况下运行。在与电源连接前，确保它是个合适的仪器。

APT2000TC-0（H）-IS 变送器的测量输入如何欧洲的0级标准，然而，确保本仪器符合本国的有关0级的相关制度。 在0级工况下，变送器本身不符合此标准。 电导率变送器的总则 精品

可编辑 图六、APT2000TC变送器的系统功能 ① 玻璃及参考电极输入 ② 温度电极输入、 ③ 从变送器的变送电源、输出信号、回路电流。，对于APT2000TC-H，变送器为通讯。 ④ （对于APT2000TC-0（H）-IS变送器，符合CENELEC/ATEX要求；FM/CSA没要求）等位连接 端子排功用 图7、APT2000TC-0（H）-00变送器的端子排功用

图8、APT2000TC-0（H）-IS变送器的端子排功用 安装及投运 安装和投运必须遵守此手册和当地和国家的相关的规章制度，确保技术规范和输入限额。精品 可编辑 在APT2000TC-0-（H）-00变送器与电源接线前，确保在安全工况下输出不超过40DC，危险情况下小于30DC。

在APT2000TC-0-（H）-00变送器与电源接线前，确保外部接线正确。

不要用交流电或动力电。 当投运时，必须完成组态。 为方便安装，，端子槽设计为插槽式，这种设计可以适合单线并且直径最大可至2.5mm. 接线范例见示意图。 三、接线 Honeywell5000Tc的电导率探头和测量 Honeywell5000Tc的电导率探头可被广泛的用来测量从低到高的电导率，它可被安全工况下运行。

Honeywell5000Tc的电导率表测量示意图。精品

可编辑 Honeywell5000Tc的电导率探头和配合APT2000-0（H）-00使用。

对于探头的特殊测量工况，探头常数可被设定为从4.0-4.5；因此用户对每个新电极进行湿式标定来确定它的确定系数。

设定Honeywell5000Tc的电导率表探头 菜单 设定 温度电极 Conf 1200 Pt 1000 探头系数 Cal 1100 4.44

CAL，1100：探头因子校验 CAL，1125：输入/调整探头因子 HONEYWELL5000TC非接触式电极设置： 菜单 设置 温度探头 CONF 1200 Pt1000 探头因子 CAL 1100 4.44

四、操作 用户界面精品

可编辑 图10、变送器前面板 屏幕

图11、变送器屏幕 键盘 开始、终止校验 开始、终止组态 选择数字位置（所选择位置闪烁） 改变数字 继续编程顺序 确定路径、下一步组态步骤精品 可编辑 显示回路电流 标定信息，显示标定信息、探头系数和零点 错误信息、最后一次错误信息 开始设备自检 安全功能 电极监视

提供在探头情况下的信息，一个“苦”的笑脸表明这是个探头检查的信息。 SENSOCHECK标明初级线圈的一个短暂的回路和第次级圈的短暂回路和中断。SENSOCHECK可以被关闭，当关闭的时候，没有笑脸出现。

欲了解更多的内容，见“故障处理和维护”一章。

同时按下开始检查，开始显示检查，显示软件版本，检查存储器及测量值。 开始自检。 自动存储及测量值传送以固定的时间间隔自动进行。 输出 回路电流（4-20mA） 回路电流电源输入变送器，输出信号，通过在组态中的变量选择来控制此电流，电流输出可以被设置为线性及对数输出两种形式。精品 可编辑 电流的上下限可以被设定为需要的值。 如果选择了线性输入，最小量程是整个测量范围的5%，如果选择了对数输出，最小量程是选择量程的二十分之一。 检查连接的外部设备，回路电流可以被人工设定。 HART连接

APT2000TC-H变送器可以通过HART通讯远程控制，它可以在集控室中用HANDHELD终端组态；测量值、信号、和仪器特征可以随时下载，它可以允许用步操和全自动的方式。 欲见更详尽的细节，参看HART一章。 报警、 在错误存在时，LED灯亮，反应间隔被设定为10秒。 错误信号也可被设定为22毫安回路电流输出。

组态 此仪表在工厂已完成组态，本章介绍的是杂特殊应用下的特殊操作步骤。 按激活，用改变参数值，确定按ENTER，退出再按。 所定代码为1200。 在组态下，变送器为HOLD状态时，回路电流保持。 在LAST和FIX （见组态第20页）回路电流会暂时保持。

当组态模式退出时，为安全原因，变送器仍会保持在HOLD 状态。这会避免因不正确的设定而同外围设备（如限制开关、控制器等）精品 可编辑 的连接而引起的没有预计的反应。测量值和HOLD状态可以被交互显示。现在你可以用ENTER键来检查测量值是否是合理的和是否特殊终止HOLD状态。回路电流会暂时再保持20秒。这保证了变送器可以调节至新的测量值。然后，变送器回到测量状态。精品

可编辑 在输入时，检查组态参数，在不正确的输入时，ERR显示。知道输入被重新输入，参数不可以被存储。 组态参数 图标 参数 选择 出厂设置 过程变量/测量范围 选择过程变量和测量范围，控制输出电流，报警值及显示。 00. 00mS/000.0mS/0000mS 000.0% 000.0SAL 000.0mS

Conc 浓度 -01- NaCL（0-28%） -02- HCL （0-17%） -03-NaOH（0-22%） -04-H2SO4（0-35%） -05-HNO3（0-28%） -06-H2SO4（95-99%） -01-

温度显示 ℃ ℉ ℃ 温度探头 Pt100/Pt1000/NTC100KΩ Pt100 TC 温度补偿 OFF LIN NLF（生水） OFF

TC 温度补偿系数（仅用于tc LIN） xx.xx% 02.00%/K out 电流特性（%及SAL不用） 线性 线性 精品

可编辑 对数 4mA 起始电流（4mA） （仅用于线性） mS/%/SAL 000.0mS

20 mA 终止电流（20mA） （仅用于线性） mS/%/SAL 100.0mS 4mA 起始电流（4mA） （仅用于对数） mS 0.1mS 20 mA 终止电流（20mA） （仅用于对数） mS 100mS Hold 保持状态 Last：最近的电流值 Fix：指定的电流值 Last Fix 保持值（仅用于Fix） xx.xxmA 21.00mA 22mA 22mA用于错误信息 开/关 关 CHEC 开/关 关

空气中零点校验（CAL1001）

仅在低浓度测量时，才需要零点校验 进行校验前，将探头取出、洗净并擦干 按CAL键，开始校验 用输入模式代码1001，然后按ENTER -010μS 用编辑零点，至屏幕下方显示0μS。 -010μS 6秒中不进行操作，屏幕下方交替显示校正后的零点值及温度值。 按ENTER确认零点。

仪表仍处于保持状态。可按ENTER结束保持状态。20秒

后，仪表回到测量模式。 输入及调整探头因子（CAL1125） 精品 可编辑 此功能只能由受过专门训练的人操作。精品

可编辑 仪表探头因子工厂设置为24.6，如需改变，必须输入另一个探头因子 或使用比对电阻测定，然后校验探头。

测试模式中，只有当探头因子正确测定后，才能显示正确的电阻值。

按CAL键启动校验。

用输入模式代码1125，然后按ENTER

用输入探头因子

如果不知道探头因子，通过一个可比电阻来查明（推荐电阻值100Ω）直到正确响应的探头因子在屏幕下方显示，这个探头因子才可以被调节。 按ENTER来确定电极因子。 变送器保持在HOLD状态，可以按ENTER来结束此状态，20秒后（测量值稳定后）回到测量模式。` 温度探头的调节（CAL1015）

不正确的参数设定在运行中可能不被注意，但有可能影响测量值。 尤其对于PT100的温度探头，它可以进行此类的调节。

合集下载

TC中文说明书

TC中文说明书

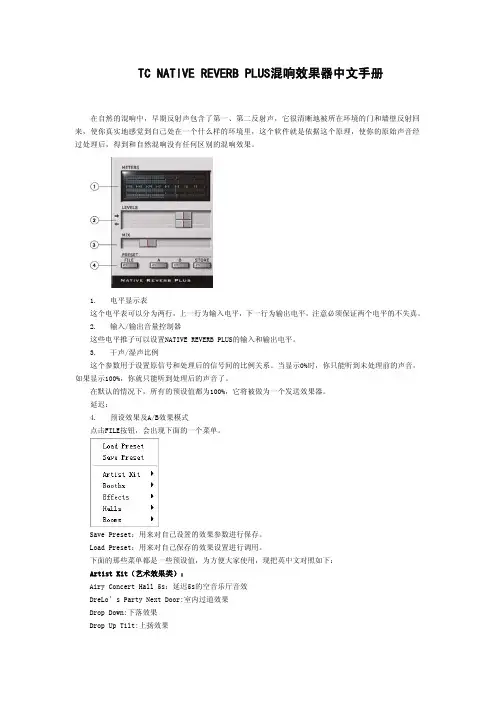

TC NATIVE REVERB PLUS混响效果器中文手册在自然的混响中，早期反射声包含了第一、第二反射声，它很清晰地被所在环境的门和墙壁反射回来，使你真实地感觉到自己处在一个什么样的环境里，这个软件就是依据这个原理，使你的原始声音经过处理后，得到和自然混响没有任何区别的混响效果。

1.电平显示表这个电平表可以分为两行，上一行为输入电平，下一行为输出电平，注意必须保证两个电平的不失真。

2.输入/输出音量控制器这些电平推子可以设置NATIVE REVERB PLUS的输入和输出电平。

3.干声/湿声比例这个参数用于设置原信号和处理后的信号间的比例关系。

当显示0%时，你只能听到未处理前的声音，如果显示100%，你就只能听到处理后的声音了。

在默认的情况下，所有的预设值都为100%，它将被做为一个发送效果器。

延迟：4.预设效果及A/B效果模式点击FILE按钮，会出现下面的一个菜单。

Save Preset：用来对自己设置的效果参数进行保存。

Load Preset：用来对自己保存的效果设置进行调用。

下面的那些菜单都是一些预设值，为方便大家使用，现把英中文对照如下：Artist Kit（艺术效果类）：Airy Concert Hall 5s：延迟5s的空音乐厅音效DreLo’s Party Next Door:室内过道效果Drop Down:下落效果Drop Up Tilt:上扬效果Drum Room 1.2s Bright:1.2秒明亮的鼓录音室音效 Drum Room 1.2s1.2秒鼓录音室音效Empty Basement:空的地下室音效Factory Hall:工厂大厅音效Funk Guitar Ambiance:朋克吉他音效Metal Works:金属吉他音效Rehearsal Room:排练场音效Round Hall 2s:2秒圆形大厅音效Small Space Bright:明亮的小空间Small Space Warm:温暖的小空间Snare Net Booster:网格空间效果Snare Round Room 1s:1秒圆形房间Snare Round Room 2s:2秒圆形房间Space 0.5s Bright:0.5秒明亮的空间Sapce 0.5s Warm:0.5秒温暖的空间Tall Stairwell:高大的楼梯间音效Up Tilt Drop:上扬、落下效果Vocal Female Studio A:女声录音棚音效Warm Resonant Concert Hall:温暖的音乐会大厅 Booths（房间混响类）：Airy Ambience:空的录音棚Booth 01:棚效果01Bright Metalworks:明亮的金属混响Curvy Snare Space:扭曲的混响Dark MetalWorks:黑色金属混响Filtered Guitar Booth:滤波吉他混响Samll Boom Space:小的房间混响Small Space Bright:明亮的小房间混响Small Space:小空间混响Effects（混响效果类）：Room Box 01:房间效果01Room Box 02:房间效果02Room Box 03:房间效果03Cavern Cool:凉爽的山洞效果Cavern Warm:温暖的山洞效果Crisp Eternal:一现即逝的混响效果Elvis Slap back(80-20):击掌混响效果Ice Long:声音长时冻结效果Halls（大厅混响类）：Arena Empty:空的舞台混响Arena Full:满的舞台混响Female Cool Hall:冷色的柔和大厅混响Female Warm Hall:暖色的柔和大厅混响Rooms（房间混响类）：Box Dark and Small:小而黑的房间混响Box:小盒子混响Bright and Reflective:明亮而扩展的混响Bright and Samll:明亮的小房间混响Choir01:人声混响01Choir02:人声混响02Crisp Short:短而清脆的混响Crispy Sizzler:短而热的混响Dark and Reflective:黑暗而扩展的混响Guitar Garage:吉他车棚混响Guitar Locker Room:吉他录音房间混响Guitar Practice Room:吉他通用混响Male Tenor:男声混响Nice On Strings:弦乐混响Padded Walls:填补混响Warm Kick Drum:温暖的击鼓混响Warm Kick Room:温暖的鼓录音混响Warm Snare Room:温暖的房间混响上面这些都是TC NATIVE REVERB PLUS的混响预置值，如果你对它的具体参数不能运用自如的话，可以先选择一些和你的要求相近的混响效果，再进行一些小的加工使它完全符合你的要求，这样会给你的工作节省好多的时间。

在线测试仪操作说明书T2000

在线测试仪操作说明书T2000

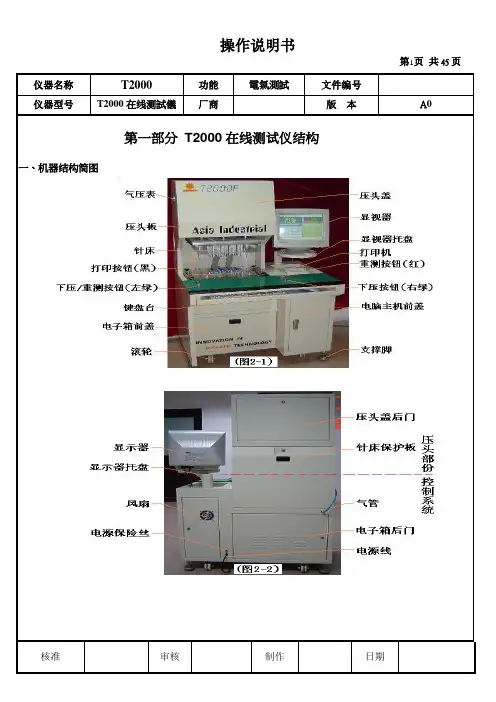

仪器名称T2000功能電氣測試文件编号仪器型号T2000在线测試儀厂商版本A0第一部分T2000在线测试仪结构一、机器结构简图仪器名称T2000功能電氣測試文件编号仪器型号T2000在线测試儀厂商版本A0二、压头部分二.1、过滤器调节气压和过滤空气中的水份的作用，务必经常放干过滤气中的积水。
