一选择题：1、理想二极管的反向电阻为（ B ）。
A 零B 无穷大C 约几百千欧D 以上都不对1.在换路瞬间，下列各项中除( B )不能跃变外，其他全可跃变。
(a)电感电压 (b)电容电压 (c)电容电流4.在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（ D ）。
(A)减少负载的工作电流 (B) 减少负载的有功功率(C)减少负载的无功功率 (D) 减少线路的功率损耗5.当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC )180sin(2380-=ω，则相电压=C u （ D ）。
(a)V t )30sin(2220-ω (b) V t )30sin(2380-ω(c) V t )120sin(2380+ω （d ）30)t ω+o 6.两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通Φ1和Φ2 关系是( B )。
(a)Φ1 >Φ2 (b)Φ1<Φ2 (c)Φ1=Φ27.一负载电阻为RL ，经变压器接到内阻R0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A ，若使从变压器原绕组看进去的等效负载电阻RL ′＝R0时，则RL 等于（ B ）(a) 0.8Ω (b) 8Ω (c) 80Ω (d) 800Ω1、3Ωk的电阻中通过2mA的电流，试问电阻两端的电压是（ D ）。
A、10VB、6mVC、1.5VD、6V2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（ D ）。
A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V 的电源上，则取用的功率为（ B ）W。
A、125B、250C、500D、10001. 稳压管起稳压作用，是利用它的（ D ）。
A 正向特性B 单向导电性C 双向导电性D 反向击穿特性2.某一负载消耗的有功功率为300W，消耗的无功功率为400var，则该负载的视在功率为（ c ）。

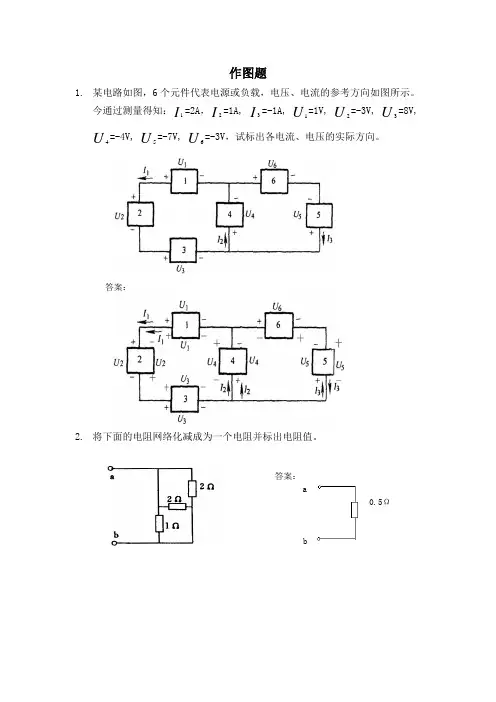

作图题1.某电路如图，6个元件代表电源或负载，电压、电流的参考方向如图所示。
今通过测量得知：I1=2A，I2=1A, I3=-1A, U1=1V, U2=-3V, U3=8V, U4=-4V, U5=-7V, U6=-3V，试标出各电流、电压的实际方向。
答案：2.将下面的电阻网络化减成为一个电阻并标出电阻值。
答案：a0.5Ωb3.将下面的电阻网络化减成为一个电阻并标出电阻值。
答案：a14Ωb4.将下面的电阻网络化减成为一个电阻并标出电阻值。
答案：a1.56Ωb5.将下图化减成为一个实际电压源模型。
答案：a 7Ω14Vb 6.将下图化减成为一个实际电压源模型。
答案：a 3Ω4Vb7. 将下图化减成为一个实际电流源模型。
答案：3A 1 Ω8. 在横坐标变量为电角度ωt 的直角坐标系中，作出)2sin(1πω+=t i A 和)6sin(22πω-=t i A 的波形图。
答案：9. 纯电阻电路中，已知)4/sin(πω-=t U u Rm R V 。
试作出电阻两端电压和流过电阻电流的矢量图。
答案：10. 纯电感电路中，已知)4/3sin(πω-=t U u Lm L V 。
试作出电感两端电压和流过电感电流的矢量图。
答案：11. 纯电容电路中，已知)4/sin(πω+=t I i Cm C A 。
试作出电容两端电压和流过电容电流的矢量图。
答案：12. 如图所示，三相异步电动机的起动控制电路中哪些部分画错了？请画出正确的电路图。
答案：13.如图所示，三相异步电动机的起动控制电路中哪些部分画错了？请画出正确的电路图。
答案：14.如图所示，三相异步电动机的起动控制电路中哪些部分画错了？请画出正确的电路图。
答案：为理想二极管。
答案：16.如图所示电路中，已知u i为幅值8V的正弦波，画出u o波形，其中二极管设为理想二极管答案：为理想二极管。
答案：18.画出如图所示电路的交、直流通路。
答案：19.在图（a）所示电路中输入电压u i，请在图（b）所示坐标中填入适当的交流信号波形图。
一、填空题１．已知图中 U1=2V，Ｕ2＝-8Ｖ,则ＵAＢ= -10。
2．电路的三种工作状态是通路、断路、短路。
3.有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω;若把它们并联,等效电阻２Ω;若两个并联后再与第三个串联,等效电阻是 9 Ω。
4．用电流表测量电流时,应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。
５．电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。
6．电路如图所示，设U=12V、I=2A、R=６Ω，则ＵAＢ= －24 V。
7.直流电路如图所示,Ｒ1所消耗的功率为2Ｗ，则R2的阻值应为 2 Ω。
8．电路中电位的参考点发生变化后,其他各点的电位均发生变化。
9.在直流电路中，电感可以看作短路 ,电容可以看作断路。
9.我国工业交流电采用的标准频率是 50 Hz。
10．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是:ＩP＝3 I L。
１1.电阻元件是耗能元件，电容元件是储能元件。
12.已知一正弦电压u=311sin(62８t －６０º)V,则其最大值为 ３1１ V ，频率为 100 H ｚ,初相位为 －６0º 。
13．在纯电阻交流电路中,已知电路端电压u=３１1sin(3１4t-60º)V,电阻R=10Ω，则电流I=2２A,电压与电流的相位差φ= ０º ,电阻消耗的功率P= 48４0 W 。
14.三角形联结的三相对称负载,若线电压为3８0 V ，则相电压为 38０ V;若相电流为10 A,则线电流为 17.32 Ａ。
15.式ＱC =I 2X Ｃ是表示电容元件在正弦电路中的 无功 功率计算公式。
1６．正弦交流电压的最大值Ｕｍ与其有效值U 之比为 2 。
1７．电感元件是一种储能元件,可将输入的电能转化为 磁场 能量储存起来。
18．若三相电动势依次达到最大值的次序为ｅ1—e ２—e 3,则称此种相序为正序 。
(完整版)电工电子技术试题(含答案)一、选择题（每题2分，共20分）1. 下列哪种材料是超导体材料？（）A. 铜B. 铝C. 铅 Bismuth（铋）答案：D2. 在交流电路中，下列哪种元件的阻抗最小？（）A. 电阻B. 电感C. 电容D. 线圈答案：C3. 下列哪个单位表示电流？（）A. 伏特B. 欧姆C. 安培D. 瓦特答案：C4. 下列哪个电路元件是储能元件？（）A. 电阻B. 电感C. 电容D. 线圈答案：BC5. 下列哪种电路是串联电路？（）A. 电流处处相等B. 电压处处相等C. 电流和电压相等 D. 电流和电压不等答案：A二、填空题（每题2分，共20分）6. 欧姆定律表达式为：U = ________。
答案：I*R7. 电容器的单位是______，电感的单位是______。
答案：法拉；亨利8. 交流电的频率表示为______，单位是______。
答案：f；赫兹9. 三极管有______个引脚，分别为______、______和______。
答案：三个；发射极、基极、集电极10. 下列电子元件中，属于有源元件的是______，属于无源元件的是______。
答案：三极管；电阻三、判断题（每题2分，共20分）11. 电流的方向是从正极到负极。
（）答案：错误12. 电容器的充电过程是电容器的电压逐渐升高，电流逐渐减小。
（）答案：正确13. 电阻串联时，总电阻等于各电阻之和。
（）答案：正确14. 在交流电路中，电阻元件不消耗功率。
（）答案：错误15. 三极管的工作原理是利用PN结的导通和截止特性。
（）答案：正确四、计算题（每题10分，共30分）16. 已知一个电阻R=10Ω，电流I=2A，求电压U。
答案：U = I*R = 2A * 10Ω = 20V17. 已知一个电容器C=100μF，电压U=5V，求电容器存储的电荷量Q。
答案：Q = C*U = 100μF * 5V = 0.5mC18. 已知一个交流电源的频率f=50Hz，求其周期T。
