建筑概论-04-房屋建筑构造.pdf

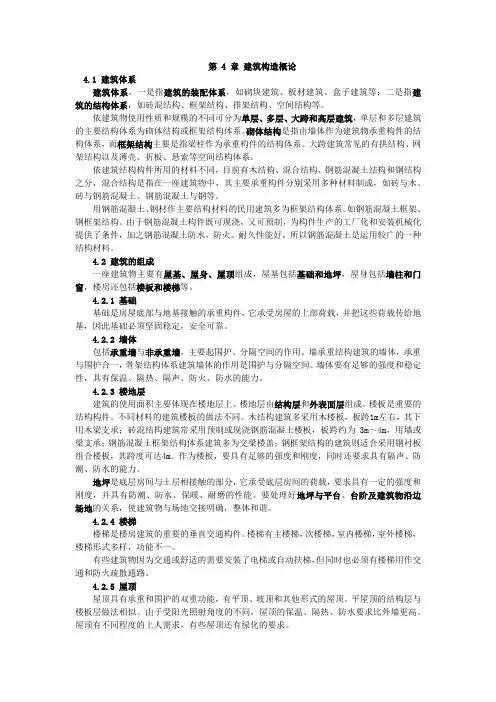

第 4 章建筑构造概论4.1 建筑体系建筑体系，一是指建筑的装配体系，如砌块建筑、板材建筑、盒子建筑等；二是指建筑的结构体系，如砖混结构、框架结构、排架结构、空间结构等。

依建筑物使用性质和规模的不同可分为单层、多层、大跨和高层建筑，单层和多层建筑的主要结构体系为砌体结构或框架结构体系。

砌体结构是指由墙体作为建筑物承重构件的结构体系，而框架结构主要是指梁柱作为承重构件的结构体系。

大跨建筑常见的有拱结构、网架结构以及薄壳、折板、悬索等空间结构体系。

依建筑结构构件所用的材料不同，目前有木结构、混合结构、钢筋混凝土结构和钢结构之分，混合结构是指在一座建筑物中，其主要承重构件分别采用多种材料制成，如砖与木、砖与钢筋混凝土、钢筋混凝土与钢等。

用钢筋混凝土、钢材作主要结构材料的民用建筑多为框架结构体系。

如钢筋混凝土框架、钢框架结构。

由于钢筋混凝土构件既可现浇，又可预制，为构件生产的工厂化和安装机械化提供了条件，加之钢筋混凝土防水、防火、耐久性能好，所以钢筋混凝土是运用较广的一种结构材料。

4.2 建筑的组成一座建筑物主要有屋基、屋身、屋顶组成，屋基包括基础和地坪，屋身包括墙柱和门窗，楼房还包括楼板和楼梯等。

4.2.1 基础基础是房屋底部与地基接触的承重构件，它承受房屋的上部荷载，并把这些荷载传给地基，因此基础必须坚固稳定，安全可靠。

4.2.2 墙体包括承重墙与非承重墙，主要起围护、分隔空间的作用。

墙承重结构建筑的墙体，承重与围护合一，骨架结构体系建筑墙体的作用是围护与分隔空间。

墙体要有足够的强度和稳定性，具有保温、隔热、隔声、防火、防水的能力。

4.2.3 楼地层建筑的使用面积主要体现在楼地层上。

楼地层由结构层和外表面层组成。

楼板是重要的结构构件。

不同材料的建筑楼板的做法不同。

木结构建筑多采用木楼板，板跨1m左右，其下用木梁支承；砖混结构建筑常采用预制或现浇钢筋混凝土楼板，板跨约为 3m～4m，用墙或梁支承；钢筋混凝土框架结构体系建筑多为交梁楼盖；钢框架结构的建筑则适合采用钢衬板组合楼板，其跨度可达4m。

建筑概论建筑是人类文明发展的重要标志之一，它是人类创造出来的物质空间，不仅仅是为了满足人类的基本居住需求，更是展现和承载着人类的文化、技术和艺术等多重要素。

建筑概论是一门综合性的学科，涉及建筑的历史、理论、设计、结构、技术和社会影响等各个方面。

本文将从多个角度对建筑进行概括和探讨。

建筑的历史建筑的历史可以追溯到人类社会的最早期，是人类适应环境、追求生存和发展的产物。

最早的建筑可以追溯到旧石器时代的洞穴居住和木质结构建筑。

随着人类社会的发展，建筑技术也不断进步和完善，从古代文明中的金字塔、巴比伦寺庙到古罗马的斗兽场和波斯的彩色玻璃建筑，再到中世纪的教堂、城堡和大教堂，每个时期都有独特的建筑风格和特点。

建筑的理论建筑设计和建筑概念的形成离不开建筑的理论支撑。

建筑的理论包括建筑学、建筑美学、建筑哲学等。

其中，建筑学是对建筑的研究和实践，包括建筑材料、建筑构造、建筑比例和布局等方面；建筑美学研究建筑的美学特征和审美价值，探讨建筑的艺术性和审美标准；建筑哲学则从哲学的角度去思考建筑的本质、意义和作用。

建筑理论的发展，推动了建筑设计的不断创新和进步。

建筑的设计建筑设计是将建筑理论应用于实际的创作过程。

建筑设计需要综合考虑功能、美学、结构和环境等多个因素，以创造出满足人类需求且与环境协调的建筑空间。

建筑设计过程包括概念设计、方案设计、细化设计和施工图设计等阶段。

在概念设计阶段，设计师通过对场地、功能和用户需求的研究，形成初步的设计理念和风格。

在方案设计阶段，设计师通过平面、立面和剖面等多个视角来具体表达设计概念。

在细化设计和施工图设计阶段，设计师需要对具体细节进行精确的设计和技术规范的落实。

建筑的结构建筑的结构是建筑能够稳定存在和承受负荷的基础。

建筑结构包括承重结构和非承重结构。

承重结构是为了支撑和传递荷载而设计的结构，如柱、梁、墙等。

非承重结构则是为了满足功能和美观的需求而设计的结构，如幕墙、屋面和装饰性构件等。

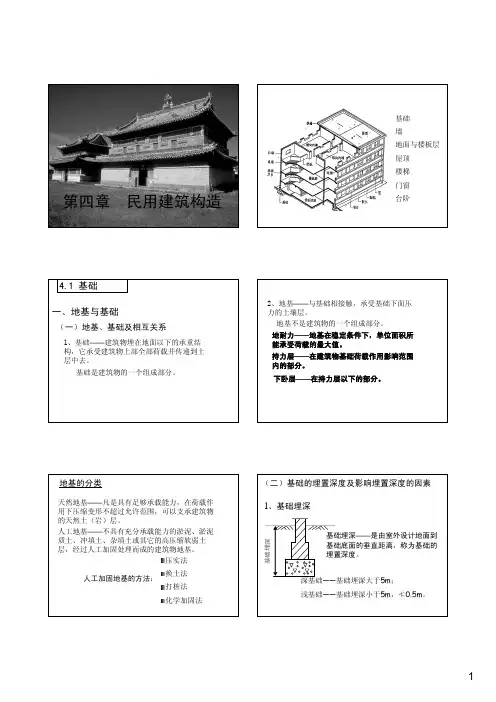

第四章民用建筑构造4.1 基础一、地基与基础2、地基——与基础相接触，承受基础下面压力的土壤层。

地基不是建筑物的一个组成部分。

地耐力——地基在稳定条件下，单位面积所能承受荷载的最大值。

持力层——在建筑物基础荷载作用影响范围内的部分。

下卧层——在持力层以下的部分。

压实法换土法打桩法化学加固法是否有地下室，建筑物设有地下室时，基础要地基的地质构造和土层分布情况：地下水影响地基土的承载能力：严寒地区冻土深度的影响：相邻建筑物基础的影响d LΔ≥)2~1(刚性基础非刚性基础（柔性基础）能力都很大的材料建造的基础。

筏式基础板式基础梁板式基础管道穿地下室、90、115、175）53mm4903652401781155349墙37墙24墙18墙12墙6墙二砖墙一砖半墙一砖墙3/4墙半砖墙1/4墙原则：横平、竖直，错缝搭接。

（室内首层地面和室外地面之间的一段墙体）。

1:2水泥砂浆勒脚（或剁斧石勒脚）石材勒脚咬口按设计要求定≥300墙身受潮示意沿墙流淌雨水雨水雨水上溅地下潮气地下潮气水平防潮的位置墙身防潮层的位置(a)(b)防潮层防潮层透水材料不透水材料防潮层不透水材料位置适中防潮层不透水材料位置过低防潮层不透水材料位置过高±0.00-0.06150mm 勒角墙体水平防潮的做法水平防潮的做法水平防潮的做法水平防潮的做法（1）散水散水600~1000mm散水做法明沟地导向集水口，流向排水系统的小型排水沟。

明沟做法预制水磨石窗台板钢板网苯板保温滴水拉结筋墙（a）平拱（b）半圆拱圈梁不连续时的处理过梁圈梁>2h >1000h顶部、楼层或门窗过梁处设置圈梁。

钢筋砖过梁4-6皮砖≥50号砂浆4φ6~4φ8楼板支撑在圈梁上圈梁与楼板浇筑成一体起粘结和初步找平作用；起进一步找平作用；5~12mm楼板层的基本组成面层附加层结构层（楼板）顶棚（直接抹灰）(a)面层结构层（楼板）附加层顶棚层（吊顶）(b)(a)预制钢筋混凝土楼板(b)现浇钢筋混凝土楼板钢衬板承重的楼板1．现浇钢筋混凝土楼板施工过程：在施工现场支模→绑钢筋→浇筑混凝优点：整体性好，抗震性能强，可适用各种结构缺点：但模板用量大、工期长，施工受季节性影适用：在楼板平面较复杂，孔洞较多，不具备预钢衬板组合楼板是利用凹凸相间的压型簿钢板做衬板与现浇混凝上浇筑在一起支撑在钢梁上构成的整体型楼板。

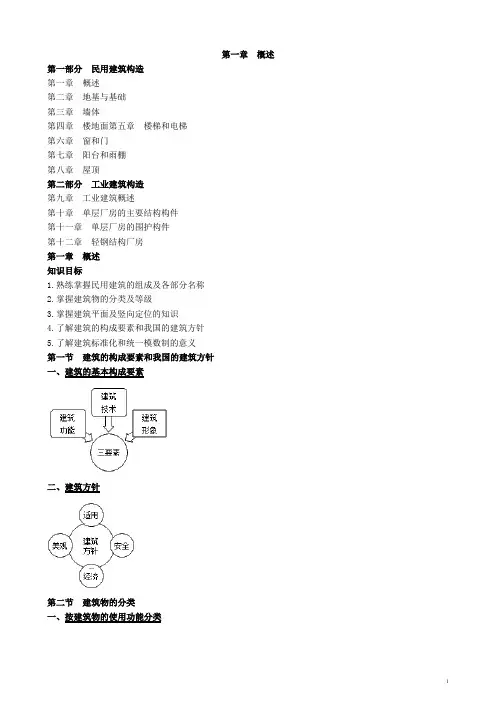

第一章概述第一部分民用建筑构造第一章概述第二章地基与基础第三章墙体第四章楼地面第五章楼梯和电梯第六章窗和门第七章阳台和雨棚第八章屋顶第二部分工业建筑构造第九章工业建筑概述第十章单层厂房的主要结构构件第十一章单层厂房的围护构件第十二章轻钢结构厂房第一章概述知识目标1.熟练掌握民用建筑的组成及各部分名称2.掌握建筑物的分类及等级3.掌握建筑平面及竖向定位的知识4.了解建筑的构成要素和我国的建筑方针5.了解建筑标准化和统一模数制的意义第一节建筑的构成要素和我国的建筑方针一、建筑的基本构成要素二、建筑方针第二节建筑物的分类一、按建筑物的使用功能分类二、按主要承重结构所用的材料分类三、按建筑物的层数或总高度分类1.住宅建筑1～3层的为低层建筑，4～6层的为多层建筑，7～9 层的为中高层建筑，10层及以上的为高层建筑。

2.公共建筑建筑物总高度在24m以下者为非高层建筑，总高度超过24m者为高层建筑（不包括高度超过24m 的单层主体建筑）。

3.建筑物总高度超过100m时，不论其是住宅还是公共建筑均为超高层建筑。

四、按建筑物的规模和数量分类第三节建筑物的耐火等级我国《建筑设计防火规范》（GB 50016—2014）规定，民用建筑根据其建筑高度和层数可分为单、多层民用建筑和高层民用建筑。

高层民用建筑根据其建筑高度、使用功能和楼层的建筑面积可分为一类和二类。

民用建筑耐火等级应根据其建筑高度、使用功能、重要性和火灾扑救难度等确定，可分为一、二、三、四级。

不同耐火等级建筑相应的燃烧性能和耐火极限不应低于规范规定。

并应符合下列规定：1）地下或半地下建筑（室）和一类高层建筑的耐火等级不应低于一级。

2）单、多层重要公共建筑和二类高层建筑的耐火等级不应低于二级。

3）建筑高度大于100m的民用建筑，其楼板的耐火极限不应低于2.00h。

4）一、二级耐火等级建筑的上人平屋顶，其屋面板的耐火极限分别不应低于1.50h和1.00h。

燃烧性能指组成建筑物的主要构件在明火或高温作用下燃烧与否，以及燃烧的难易。

第一章构造概论- -①建筑构造的内容：建筑构造是一门研究建筑物各组成局部的构造道理和构造方法的学科。

涉及到建筑材料、建筑物理、建筑力学、建筑布局、建筑施工以及建筑经济等有关方面的常识，主要任务在于按照建筑物的功能要求，提供符适宜用、安然经济、美不雅的构造方案。

②底子概念：建筑六大部件：根底、墙、楼地面、楼梯、屋顶、门窗布局体系：单层、多层建筑：墙承重布局、框架承重布局、排架承重布局大跨建筑：拱布局、桁架、网架、薄壳、折板、悬索※按材料分：混合布局、钢筋砼布局、钢布局钢筋混凝土布局底子常识：多层常用框架、框架——剪力墙和剪力墙体系，高层、超高层多用剪力墙和筒体体系。

房屋适用的最大高度：①框架：现浇≤60m，装配整体≤50m②框架——剪力墙：现浇≤130m，装配整体≤100m③剪力墙：无框支墙≤140m，局部框支墙≤120m④筒中筒：≤180m房屋最大高宽比：框架≤5，框架——剪力墙≤5，剪力墙≤6，筒中筒≤6钢布局底子常识：选用钢材通常为普通碳素钢和普通低合金钢，主要用Q235〔屈服强度N/mm〕。

钢材规格：钢板、型钢〔角钢、槽钢、工字钢〕、薄壁型钢钢布局特点：①强度高②材质均匀③塑性、韧性好④工业化程度高⑤可焊性⑥耐腐蚀性差⑦耐火性差超高层钢布局：纯钢：钢框架＋支撑、钢框架＋钢板剪力墙钢＋砼：钢框架＋砼剪力墙、砼筒＋钢框架、〔外〕钢框筒＋〔内〕砼筒③影响构造的因素：静载、动载、程度荷载、垂直荷载气候条件人与设备灾害——防火、防震、水灾第二章根底与地下室(1)底子概念：建筑物与土壤直接接触的局部称为根底，支承建筑物重量的土层称为地基。

第一节土壤的底子常识土是岩石在持久风化作用下发生大小不同的松散颗粒，颠末各种地质作用而形成的沉积物，分为残积土、堆积土、洪积土、冲积土、淤积土、冰积土和风积土。

①土的组成土一般由矿物颗粒〔固相〕、水〔液相〕、空气〔气相〕组成。

孔隙完全被水充满时为饱和土，孔隙完全被气体充满时为干土。
