锅炉采样位置设置的要求

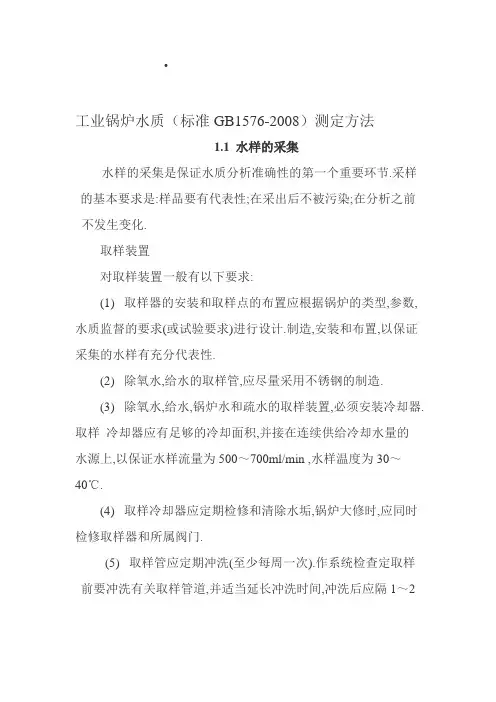

•工业锅炉水质（标准GB1576-2008）测定方法1.1 水样的采集水样的采集是保证水质分析准确性的第一个重要环节.采样的基本要求是:样品要有代表性;在采出后不被污染;在分析之前不发生变化.取样装置对取样装置一般有以下要求:(1) 取样器的安装和取样点的布置应根据锅炉的类型,参数,水质监督的要求(或试验要求)进行设计.制造,安装和布置,以保证采集的水样有充分代表性.(2) 除氧水,给水的取样管,应尽量采用不锈钢的制造.(3) 除氧水,给水,锅炉水和疏水的取样装置,必须安装冷却器.取样冷却器应有足够的冷却面积,并接在连续供给冷却水量的水源上,以保证水样流量为500～700ml/min ,水样温度为30～40℃.(4) 取样冷却器应定期检修和清除水垢,锅炉大修时,应同时检修取样器和所属阀门.(5) 取样管应定期冲洗(至少每周一次).作系统检查定取样前要冲洗有关取样管道,并适当延长冲洗时间,冲洗后应隔1～2小时方可取样.以确保水样有充分的代表性.水样的采集方法(1) 采集有取样冷却器的水样时,应调节取样阀门,使水样流量控制在500～700ml/min,温度为30～40℃的范围内,且流速稳定.(2) 采集给水,锅炉水样时,原则上是连续流动之水.采集其它水样时,应先将管道中的积水放尽.(3) 盛水样的容器,采样瓶必须是硬质玻璃或塑料制品(测定微量或分析的样品必须使用塑料容器).采前,应先将采样容器彻底清洗干净,采样时再用水样冲洗三次(方法中另有规定的除外),才能采集水样.采集后应尽快加盖封存. Mu(4) 采样现场监督控制试样的水样,一般应用固定的水瓶.采集供全分析用的水样应粘贴标签,并注明水样名称, 采样人姓名,采样地点,时间,温度.1.2 氯化物的测定（硝酸银容量法）（一）试剂1、硝酸银标准溶液（1ml相当于1mgCl-）:称5g硝酸银溶于1000ml蒸馏水，以氯化钠标准溶液标定；2、10％铬酸钾指示剂；3、1％酚酞指示剂；4、0.1mol/LNaOH溶液5、0.01mol/L(1/2H2SO4)溶液（二）测定方法：1、量取100ml水样于锥形瓶中，加2~3滴1％酚酞指示剂，若显红色，即用硫酸溶液中和至无色，若不显红色，则用氢氧化钠溶液中和至微红色，然后以硫酸溶液回滴至无色，再1.0ml10％铬酸钾指示剂2、用硝酸银标准溶液滴定至橙色，记录硝酸银标准溶液的耗量V1,同时作空白试验（方法同上）记录硝酸银标准溶液的耗量V0（三）计算公式：氯化物（CL-）含量：CL-含量=［（V1-V0）×1.0/Vs］×1000 （mg/L）式中：V1-----滴定水样消耗硝酸银标准溶液的耗量，V0-----空白实验时硝酸银标准溶液的耗量，1.0----- 硝酸银标准溶液滴定度，1ml相当于1mgCl- ~ Vs-----水样的体积，(四)测定水样时的注意事项当水样中Cl-含量大于100mg/L时，须按下表规定的体积取样，并用蒸馏水稀释至100ml后测定：样中Cl-含量（mg/L）101-200 201-400 401-1000 取水样的体积（ml）100 50 251.3 溶解固形物的测定溶解固形物是指已被分离悬浮固形物后的滤液经蒸发干所得的残渣。

（4）采样点位置和数目
①圆形烟道 将烟道分成适当数量的等面积同心环。各测点选在 各环等面积中心线与垂直相交的两条直径线的交点 上，其中一条直径线应在预期浓度变化最大的平面 内，如当测点在弯头后，该直径线应位于弯头所在 的平面A-A内（如图所示）。 对符合要求的烟道，可只选预期浓度变化最大的一 条直径线上的测点， 对直径小于0.3m、流速分布比较均匀、对称并符合 要求的小烟道，可取烟道中心作为测点。
（1）采样孔： ①在选定的测定位置上开设采样孔，采样孔的内径应 不小于80mm，采样孔管长应不大于50mm。不使用时应 用盖板、管堵或管帽封闭（如下图所示）。当采样孔 仅用于采集气态污染物时，其内径应不小于40mm。
② 对正压下输送高温或有毒气体的烟道，应 使用带闸板阀的密封采样孔（如下图所示）
二、定义
·1、颗粒物：燃料和气态物质在燃烧、合成、 分解以及各种物料在机械处理中产生的悬浮于 排放气体中的固体和液体颗粒状物质。 ·2、气态污染物：以气体状态分散在排放气体 中的各种污染物。 ·3、标准状态下的干排气：在温度为273K，压 力为101.300pa条件下不含水分的排气。
三、测定与计算内容
采样中应注意的问题
（1）操作顺序：对于初学者和操作经验不足的人员， 一定要按操作顺序进行采样，因为前面的每一步都 是在为后面的内容提供必要的参数。例如：选项1中 的大气压、选项3中的压力校零和动、静压预测就是 为选项4（含湿量的测定）输入了相应的参数。 （2）直径的测量：准确的方法是从图纸上查出管道 监测断面处的尺寸。没有图纸时用测量棒伸入管道， 直到碰壁。用胶布在直棒上做标示出外壁（或法兰 口）的位置，取出测量棒，用卷尺测量改长度，减 去壁厚（或法兰长度）即为监测断面的尺寸。
上图是S型皮托管，由两根相同的金属管并联组成，测量端有方向相反的两个开 口，测定时，正对气流的开口测定的压力为全压，背向气流的开口测定压力为小 于静压，其修正系数为0.84+-0.01，S型皮托管测压孔开口较大，不易被颗粒物 堵塞，方便于在厚壁烟道中使用。

（3）间断采样：对有周期性变化的排放源， 根据工况变化及其延续时间，分段采样，然 后求出其时间加权平均浓度。
普通型采样管法颗粒物采样装置
玻璃纤维滤筒采样管 采样嘴
4、采样前准备工作
① 滤筒处理和称重：在105-110℃烘烤1h，取出放 入干燥器中，在恒温恒湿的天平室中冷却至室 温，用感量0.1mg天平称量，两次称量重量之差 不超过0.5mg。当滤筒在400℃以上高温排气中 使用时，为了减少滤筒本身减重应预先在400℃ 高温箱中烘1h，然后放入干燥器中冷却至室温， 称量至恒重。放入专用的容器中保存。
⑤ 选择5，确定/或输入采样点数和每点的采样时间， 把滤筒装入采样枪，给滤筒编号并记录，将采样 枪放入管道中第一个采样点位置，按“确定”开始 采样，结束后，停止采样并保存数据，采样枪背 对气流取出（不可倒置），取出滤筒对内折叠竖 放滤筒盒。
⑥ 选择7，在此菜单下选1查询当前数据并打 印，按“退出”回到主菜单，准备下一次采 样。
⑨ 采完最后一个点后，将采样管后的胶管迅速堵住，同时 停机并将采样嘴背对气流，从烟道中小心地取出采样管， 注意不要倒置。用镊子将滤筒取出，放入专用的容器中 保存。
⑩ 每次至少采三个样，取平均得到烟尘浓度。
6、样品分析
采样后的滤筒放入105℃烘箱中烘烤1h，取出 放入干燥器中，在恒温恒湿的天平室中冷却至 室温，用感量0.1mg天平称量至恒重，采样前 后滤筒重量之差，即为采取的颗粒物量。
管和连接管内的水倾入冷凝器中，用量筒测量冷凝水量。
（2）干湿球法
①原理：使气体在一定的速度下流经干、 湿球温度计，根据干、湿球温度计的读数 和测点处排气的压力，计算处排气的水分 含量。
② 测量装置及仪器
③ 测定步骤
I. 检查湿球温度计的湿球表面纱布是否包 好，然后将水注入盛水容器中（自来水 即可）

• 除细菌、油类、溶解氧、生化需氧量等有 特殊要求的外，采样前用水样荡洗采样器 及容器2~3次
污水采样-点位
• 一类污染物是指GB 8978-1996污水综合排 放标注表1列出的污染物，应在车间或车间 处理设施排放口采样
• 一类污染物包括总汞、烷基汞、总镉、总 铬、六价铬、总砷、总铅、总镍、苯并芘 、总铍、总银、总α放射性、总β放射性
无组织废气监测?恶臭污染源测定?连续排放源相隔2h采一次共采集4次取其最大测定值?间隔排放源选择在气味最大时间内采样样品采集不少于3次取其最大测定值间隔排放源选择在气味最大时间内采样样品采集不少于3次取其最大测定值无组织排放废气监测的布点及采样参照点风向风向?在稳定的风向下监测点的设置如右图在稳定的风向下监测点的设置如右图?但如此理想的情监测点?但如此理想的情况比较少见一般情况下设置监控点的方法一般情况下设置监控点的方法无组织排放的污染物处于涡流区内无组织排放的污染物处于涡流区内排放源处于侧背风区的监控点设置示意图排放源处于侧背风区的监控点设置示意图排放源处于正迎风面的监控点设置排放源处于正迎风面的监控点设置排放源处于建筑物侧风面时的监控点设置排放源处于建筑物侧风面时的监控点设置无组织废气监测?如果考虑到气体的垂直流动情况会更复杂如果考虑到气体的垂直流动情况会更复杂?无组织废气监测规范中提到最大浓度点以及合理的测量时间都需要靠监测人员自己去寻找判断因此要获取有代表性的监测数据难度比较大经常需要反复踏勘甚至反复监测以及合理的测量时间都需要靠监测人员自己去寻找判断因此要获取有代表性的监测数据难度比较大经常需要反复踏勘甚至反复监测噪声监测?gb123482008工业企业厂界环境噪声排放标准工业企业厂界环境噪声排放标准?gb30962008声环境质量标准?gb223372008社会生活环境噪声排放标准?gb125232011建筑施工场界环境噪声排放标准建筑施工场界环境噪声排放标准?gb125251990铁路边界噪声限值及其测量方法铁路边界噪声限值及其测量方法噪声监测?无雨雪无雷电天气风速为5ms以下?测量应在被测声源正常工作时间进行并注明当时的工况?尽可能避开其它声源干扰?6
