中考物理冲刺复习电学电路故障分析试题(无答案)

初三物理《电路故障分析》试题初中物理电路故障分析一、串联电路中的故障分析:,以电路中两盏为例子,1 闭合开关发现只有一盏灯亮。

故障分析:既然有灯亮～说明电路是通路的～那盏不亮的灯可能被短路了。

例:如图当闭合开关时，L1 亮，L2 不亮。

电压表和电流表均有示数。

故障可能原因是( )A. L1 短路B.L2 短路C.L1 断路D.L2 断路b【题目变式 1:】如上图，当闭合开关时，L1 不亮，L2 亮。

电压表无示数，电流表有示数。

故障可能原因是( )A. L1 短路B.L2 短路C.L1 断路D.L2 断路a【题目变式 2:】如上图，当闭合开关时，L1 不亮，L2 亮。

电路中可能存在的故障原因和两表示数的情况可能是( )A.L1 短路，电压表有示数，电流表无示数B.L1 短路，电压表无示数，电流表有示数C.L2 短路，两表都无示数D.L2 短路，两表都有示数B2 开始时两盏灯都亮～一段时间后发现两盏都不亮。

故障分析:既然所有灯都不亮了～说明电路中存在断路现象。

即此时电路是开路的。

常用判断方法:用电压表依次测试某段两端～有读数或者无读数～以此判断故障的原因。

电压表有读数:说明有电流通过电压表～此时连接电压表的电路应该是通路的。

电压表无读数:说明没有电流通过电压表～此时连接电压表的电路是开路的。

例: 如图 6 所示的电路，开关 S 闭合时，发现 L1、L2 都不亮，用电压表逐段测量，结果是 Uad=6v, Uab=0, Ubc=0, Ucd=6V, 该电路的故障可能是( )A、开关 S 接触不良;B、灯 L1 断路;C、灯 L2 短路;D、灯 L2 的灯丝断了d总结:1.串联电路中如果有一盏灯亮，另外一盏灯不亮。

说明这个电路可能发生了短路现象，谁不亮谁短路。

2.串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。

二、并联电路中的故障分析:,以电路中两盏为例子,1闭合开关发现只有一盏灯亮。

故障分析:既然有一灯亮～说明这一灯亮的电路是通路的～那盏不亮的灯一定是开路。

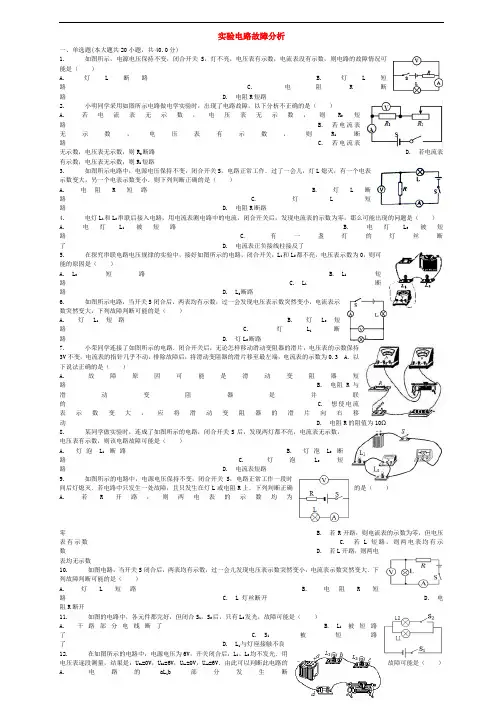

实验电路故障分析一、单选题(本大题共20小题，共40.0分)1. 如图所示，电源电压保持不变，闭合开关S，灯不亮，电压表有示数，电流表没有示数，则电路的故障情况可能是（）A. 灯L断路B. 灯L短路 C. 电阻R断路 D. 电阻R短路2. 小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析不正确的是（）A. 若电流表无示数，电压表无示数，则R2短路 B. 若电流表无示数，电压表有示数，则R1断路 C. 若电流表无示数，电压表无示数，则R2断路 D. 若电流表有示数，电压表无示数，则R1短路3. 如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作．过了一会儿，灯L熄灭，有一个电表示数变大，另一个电表示数变小．则下列判断正确的是（）A. 电阻R短路B. 灯L断路 C. 灯L短路 D. 电阻R断路4. 电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（）A. 电灯L1被短路B. 电灯L2被短路C. 有一盏灯的灯丝断了D. 电流表正负接线柱接反了5. 在探究串联电路电压规律的实验中，接好如图所示的电路，闭合开关，L1和L2都不亮，电压表示数为0，则可能的原因是（）A. L2短路B. L1短路 C. L1断路 D. L2断路6. 如图所示电路，当开关S闭合后，两表均有示数，过一会发现电压表示数突然变小，电流表示数突然变大，下列故障判断可能的是（）A. 灯L1短路B. 灯L2短路 C. 灯L1断路 D. 灯L2断路7. 小荣同学连接了如图所示的电路．闭合开关后，无论怎样移动滑动变阻器的滑片，电压表的示数保持3V不变，电流表的指针几乎不动，排除故障后，将滑动变阻器的滑片移至最左端，电流表的示数为0.3 A．以下说法正确的是（）A. 故障原因可能是滑动变阻器短路 B. 电阻R与滑动变阻器是并联的 C. 想使电流表示数变大，应将滑动变阻器的滑片向右移动 D. 电阻R的阻值为10Ω8. 某同学做实验时，连成了如图所示的电路，闭合开关S后，发现两灯都不亮，电流表无示数，电压表有示数，则该电路故障可能是（）A. 灯泡L1断路B. 灯泡L2断路 C. 灯泡L2短路 D. 电流表短路9. 如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭．若电路中只发生一处故障，且只发生在灯L或电阻R上．下列判断正确的是（）A. 若R开路，则两电表的示数均为零 B. 若R开路，则电流表的示数为零，但电压表有示数 C. 若L短路，则两电表均有示数 D. 若L开路，则两电表均无示数10. 如图电路，当开关S闭合后，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大．下列故障判断可能的是（）A. 灯L短路B. 电阻R短路 C. L灯丝断开 D. 电阻R断开11. 如图的电路中，各元件都完好，但闭合S1，S2后，只有L2发光，故障可能是（）A. 干路部分电线断了B. L1被短路了 C. S1被短路了 D. L1与灯座接触不良12. 在如图所示的电路中，电源电压为6V，开关闭合后，L1、L2均不发光．用电压表逐段测量，结果是：U ab=0V，U ad=6V，U bc=0V，U cd=6V．由此可以判断此电路的故障可能是（）A. 电路的aL1b部分发生断2路 B. 电路的aL 2c 部分发生断路 C. 电源部分发生短路 D. 电路的c 经滑动变阻器至d 部分发生断路13. 晓黎在实验时连接了如图所示的电路，闭合开关后发现只有灯泡L 1发光，电流表、电压表均有示数．关于电路中L 1、L 2的连接方式和L 2不发光的原因，下列说法正确的是（ ）A. 灯泡L 1和L 2串联，L 2的灯丝断了B. 灯泡L 1和L 2串联，L 2被短路了C. 灯泡L 1和L 2并联，L 2与灯座接触不良 D. 灯泡L 1和L 2并联，L 2的实际功率太小14. 如图所示电路，电源电压为U 且保持不变，闭合开关S 后，发现灯不亮，电流表指针在零刻度线，电压表指针则有明显偏转，那么可能的电路故障是（ ）A. 灯L 断路B. 电阻R 断路 C. 电阻R 短路 D. 灯L 短路15. 在如图所示的电路中，电源电压保持不变．闭合开关s ，小灯正常发光，电路正常工作．一段时间后，小灯L 突然熄灭，此时电流表的示数为零，电压表有示数．若电路故障发生在电阻R 或灯L 上，则电路的故障情况是（ ）A. 电阻R 断路B. 灯L 断路 C. 电阻R 短路 D. 灯L 短路16. 如图所示的电路中，闭合电键S ，灯L 亮，一段时间后灯L 熄灭．已知电路中只有一处故障，且只发生在灯L 或电阻R 上，则下列判断正确的是（ ）A. 将电流表串联在电路中，若电流表无示数，则一定是灯L 断路B. 将电流表串联在电路中，若电流表有示数，则一定是灯L 短路C. 将电压表并联在灯L 两端，若电压表有示数，则一定是电阻R 短路D. 将电压表并联在灯L 两端，若电压表无示数，则一定是电阻R 断路17. 如图所示电路中开关S 闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R 、灯L 上，则下列判断中正确的是（ ）A. 若L 发光，则R 一定无故障 B. 若L 发光，则R 一定有故障 C. 若L 不发光，则L 一定无故障 D. 若L 不发光，则L 一定有故障18. 如图所示，闭合开关S 后，发现电流表无示数，电压表有示数，则电路故障可能是（ ）A. L 1断路B. L 2断路 C. 开关S 断路 D. L 1短路19. 如图所示是小林同学实验的电路图，当开关S 闭合后，他发现灯L 1与L 2均不亮．小林同学想了想，然后拿起一根导线开始检查：他先将导线并接在灯L 1的两端，发现灯L 2亮，L 1不亮；然后将导线并接在灯L 2两端，发现两灯均不亮．电路故障可能是（ ）A. 灯L 1 短路B. 灯L 1 断路 C. 灯L 2 短路 D. 灯L 2断路20. 如图所示的电路中，电源两端的电压保持不变，当开关S 闭合后，灯不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（ ）A. 灯短路B. 灯断路 C. 滑动变阻器断路 D. 定值电阻断路二、填空题(本大题共13小题，共26.0分)21. 在如图所示的电路中，电源电压为U 且保持不变。

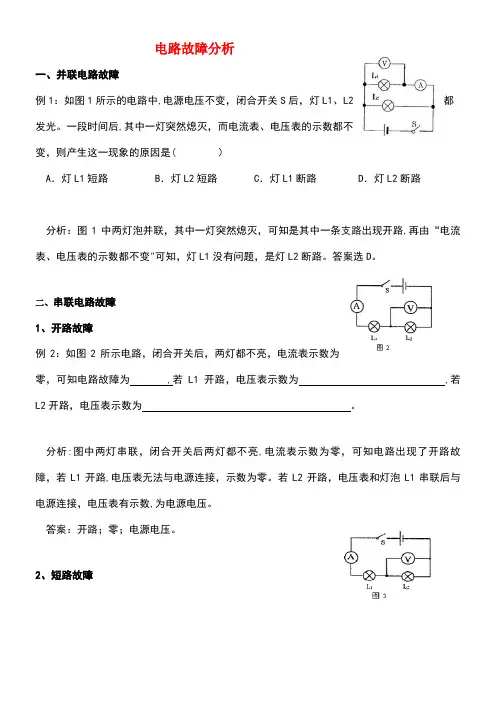

电路故障分析一、并联电路故障例1：如图1所示的电路中,电源电压不变，闭合开关S后，灯L1、L2都发光。

一段时间后,其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是( ）A．灯L1短路B．灯L2短路 C．灯L1断路D．灯L2断路分析：图1中两灯泡并联，其中一灯突然熄灭，可知是其中一条支路出现开路,再由“电流表、电压表的示数都不变"可知，灯L1没有问题，是灯L2断路。

答案选D。

二、串联电路故障1、开路故障例2：如图2所示电路，闭合开关后，两灯都不亮，电流表示数为零，可知电路故障为 ,若L1开路，电压表示数为,若L2开路，电压表示数为。

分析:图中两灯串联，闭合开关后两灯都不亮,电流表示数为零，可知电路出现了开路故障，若L1开路,电压表无法与电源连接，示数为零。

若L2开路，电压表和灯泡L1串联后与电源连接，电压表有示数,为电源电压。

答案：开路；零；电源电压。

2、短路故障例3：如图3所示电路，闭合开关后，有一灯发光，电流表有示数，可知电路故障为 ,若L1短路，L2 ，电压表示数为,若L2短路，L1 ，电压表示数为.分析：图中两灯并联,闭合开关后，有一灯发光，电流表有示数，可知电路故障为短路，且不亮的灯短路.若L1短路，L2发光，电压表测L2电压，有示数，为电源电压。

若L2短路，L1发光，L2两端电压为零，所以电压表没有示数。

答案：短路；发光；电源电压；发光;零。

三、电路故障判断方法（针对串联电路开路故障）如图4所示电路，闭合开关后两灯都不亮，出现了开路故障，可用多种方法判断出哪只灯泡开路。

1、导线短路法：用导线与L1并联,如图5所示，若L2发光，故障为L1开路,若L2不发光，故障为L2开路。

2、电流表并联法:如图6所示，用电流表与L1并联，若电流表有示数，L2发光，故障为L1开路，若电流表无示数，L2不发光,故障为L2开路。

3、电压表测电压法:如图7所示,用电压表与L1并联，测L1两端电压，若电压表有示数，故障为L1开路，若电压表无示数，故障为L2开路。

5电路故障分析1、实验室电路的故障分析串联和并联要区别对待由现象分析故障的种类（短路和断路）根据题中给的器材排查故障a)导线b)灯泡c)电流表d)电压表例题1：如图所示电路，若开关闭合后，灯L1、 L2均不亮，某同学用一根导线去查找电路故障，当他用导线连接L1两端时，两灯仍不亮；用导线连接L2两端时，L1亮、L2不亮，由此可以判断A．灯L1断路 B．灯L2断路C．灯L1短路 D．灯L2短路例题2：开关闭合后，若两表均有示数，说明电路完好。

如果电路中有一处故障，请依据现象分析故障。

若两表都无示数，则故障可能是___________；若电流表有示数，电压表无示数，则故障可能是_____________；若电流表无示数，电压表有示数，则故障可能是______。

例题3：在图中所示的电路中,a、b、c、d为四个接线柱，闭合开关后灯不亮，已经确定是由于灯泡开路或短路引起的。

在不允许拆开电路的情况下，请你用一个电压表或一个电流表分别对故障进行判断，把方法和判断结果填如下表中（每种电表填写一种方法）例题4：图甲是某同学连接好的电路。

闭合开关，灯L1和L2都不亮，两电表示数均为零。

该同学用右图乙中的检测灯L3检测电路。

L3的两根接线分别接在B、N两点，仅L3亮，两电表示数均为零;分别接在A、D两点，L1和L3均亮，L2不亮，电流表示数为零，电压表示数不为零;分别接在M、N两点，三个灯均不亮，两电表示数均为零。

由以上检测中观察到的现象判断电路故障可能是A．L2短路 B．从M经开关至N间有断路C．导线CD断路，电流表短路 D．L3断路，电流表短路2、家庭电路的故障分析家庭电路的故障：特点：故障排查工具：例题5：如图是刚安装的家庭电路的电路图，电工师傅为了检验电路是否出现短路，在准备接入保险丝的A、B两点间接人一盏“ PZ220-15”的检验灯。

①断开开关S1，闭合开关S2，检验灯正常发光；②断开开关S2，闭合开关S1，发现检验灯发光较暗。
