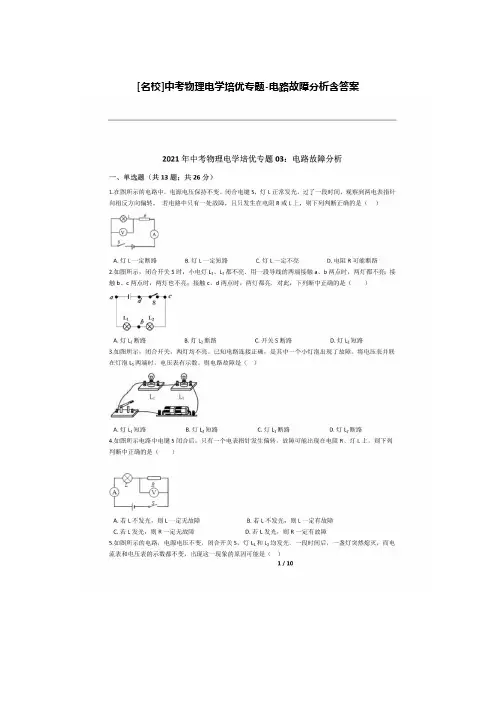

[名校]中考物理电学培优专题-电路故障分析含答案

初中物理电路故障分析

一、并联电路故障

例1：如图1所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（ ）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路

分析：图1中两灯泡并联，其中一灯突然熄灭，可知是其中一条支路出现开路，再由“电流表、电压表的示数都不变”可知，灯L1没有问题，是灯L2断路。答案选D。

二、串联电路故障

1、开路故障

例2：如图2所示电路，闭合开关后，两灯都不亮，电流表示数为零，可知电路故障为

，若L1开路，电压表示数为 ，若L2开路，电压表示数为 。

分析：图中两灯串联，闭合开关后两灯都不亮，电流表示数为零，可知电路出现了开路故障，若L1开路，电压表无法与电源连接，示数为零。若L2开路，电压表和灯泡L1串联后与电源连接，电压表有示数，为电源电压。

答案：开路；零；电源电压。

2、短路故障

例3：如图3所示电路，闭合开关后，有一灯发光，电流表有示数，可知电路故障为 ，若L1短路，L2 ，电压表示数为 ，若L2短路，L1 ，电压表示数为 。

分析：图中两灯并联，闭合开关后，有一灯发光，电流表有示数，可知电路故障为短路，且不亮的灯短路。若L1短路，L2发光，电压表测L2电压，有示数，为电源电压。若L2短路，L1发光，L2两端电压为零，所以电压表没有示数。 答案：短路；发光；电源电压；发光；零。

三、电路故障判断方法（针对串联电路开路故障）

如图4所示电路，闭合开关后两灯都不亮，出现了开路故障，可用多种方法判断出哪只灯泡开路。

1 九上电路故障分析期末专题培优

1.（2019巴中 ）如图所示电路中，电源电压保持不变，闭合开关S．电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障的原因可能是（ ）

A．L1断路

B．L1短路

C．L2断路

D．L2短路

2.（2019年郴州 ）如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．若电路中只有一处故障，则可能的故障是（ ）

A．灯泡L断路

B．电阻R断路

C．灯泡L短路

D．电阻R短路

3.（2019年郴州，17）如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．若电路中只有一处故障，则可能的故障是（ ）

2

A．灯泡L断路

B．电阻R断路

C．灯泡L短路

D．电阻R短路

4.（2019孝感 ）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（ ）

A．断开S1和S3，闭合S2时，R1和R2并联

B．断开S1和S3，闭合S2时，电压表测量电源电压

C．断开S2，闭合S1时S3，R1和R2串联

D．断开S1，闭合S2时S3，R2被短路

5.（.2019湖州 ）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。若电路中只有一处故障，则是（）

3 A．灯L2短路

B．灯L2所在支路开路

C．c、d两点间开路

D．c点左侧的零线开路

6．如图所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是

A．灯泡短路

B．灯泡断路

C．滑动变阻器短路

D．滑动变阻器断路

7．如图所示的电路图，电源电压保持不变。开关S闭合时，发现图中只有两个表的指针发生偏转，电路中的电阻R或L只有一个出现故障，则可能是

初中物理电路故障分析

一、并联电路故障

例1：如图1所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（ ）

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路

分析：图1中两灯泡并联，其中一灯突然熄灭，可知是其中一条支路出现开路，再由“电流表、电压表的示数都不变”可知，灯L1没有问题，是灯L2断路。答案选D。

二、串联电路故障

1、开路故障

例2：如图2所示电路，闭合开关后，两灯都不亮，电流表示数为零，可知电路故障为

，若L1开路，电压表示数为 ，若L2开路，电压表示数为 。

分析：图中两灯串联，闭合开关后两灯都不亮，电流表示数为零，可知电路出现了开路故障，若L1开路，电压表无法与电源连接，示数为零。若L2开路，电压表和灯泡L1串联后与电源连接，电压表有示数，为电源电压。

答案：开路；零；电源电压。

2、短路故障

例3：如图3所示电路，闭合开关后，有一灯发光，电流表有示数，可知电路故障为 ，若L1短路，L2 ，电压表示数为 ，若L2短路，L1 ，电压表示数为 。

分析：图中两灯并联，闭合开关后，有一灯发光，电流表有示数，可知电路故障为短路，且不亮的灯短路。若L1短路，L2发光，电压表测L2电压，有示数，为电源电压。若L2短路，L1发光，L2两端电压为零，所以电压表没有示数。

答案：短路；发光；电源电压；发光；零。

三、电路故障判断方法（针对串联电路开路故障）

如图4所示电路，闭合开关后两灯都不亮，出现了开路故障，可用多种方法判断出哪只灯泡开路。

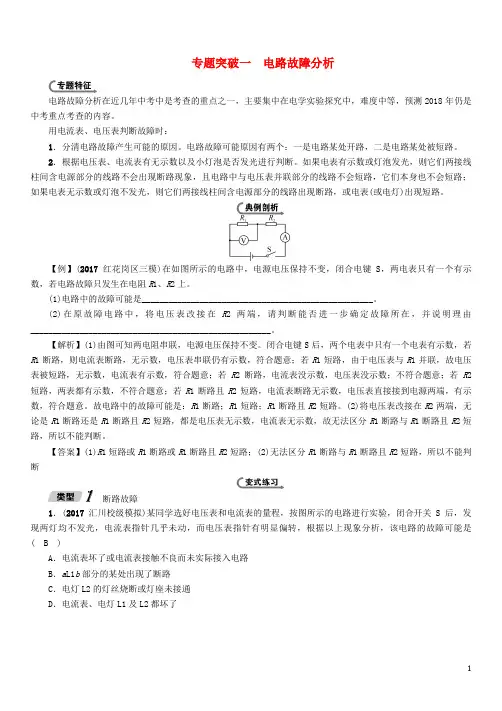

1 专题突破一 电路故障分析

电路故障分析在近几年中考中是考查的重点之一，主要集中在电学实验探究中，难度中等，预测2018年仍是中考重点考查的内容。

用电流表、电压表判断故障时：

1．分清电路故障产生可能的原因。电路故障可能原因有两个：一是电路某处开路，二是电路某处被短路。

2．根据电压表、电流表有无示数以及小灯泡是否发光进行判断。如果电表有示数或灯泡发光，则它们两接线柱间含电源部分的线路不会出现断路现象，且电路中与电压表并联部分的线路不会短路，它们本身也不会短路；如果电表无示数或灯泡不发光，则它们两接线柱间含电源部分的线路出现断路，或电表(或电灯)出现短路。

【例】(2017红花岗区三模)在如图所示的电路中，电源电压保持不变，闭合电键S，两电表只有一个有示数，若电路故障只发生在电阻R1、R2上。

(1)电路中的故障可能是____________________________________________________。

(2)在原故障电路中，将电压表改接在R2两端，请判断能否进一步确定故障所在，并说明理由______________________________________________________。

【解析】(1)由图可知两电阻串联，电源电压保持不变。闭合电键S后，两个电表中只有一个电表有示数，若R1断路，则电流表断路，无示数，电压表串联仍有示数，符合题意；若R1短路，由于电压表与R1并联，故电压表被短路，无示数，电流表有示数，符合题意；若R2断路，电流表没示数，电压表没示数；不符合题意；若R2短路，两表都有示数，不符合题意；若R1断路且R2短路，电流表断路无示数，电压表直接接到电源两端，有示数，符合题意。故电路中的故障可能是：R1断路；R1短路；R1断路且R2短路。(2)将电压表改接在R2两端，无论是R1断路还是R1断路且R2短路，都是电压表无示数，电流表无示数，故无法区分R1断路与R1断路且R2短路，所以不能判断。
